Toyota Tundra. Manual - part 1726

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the air pump connector

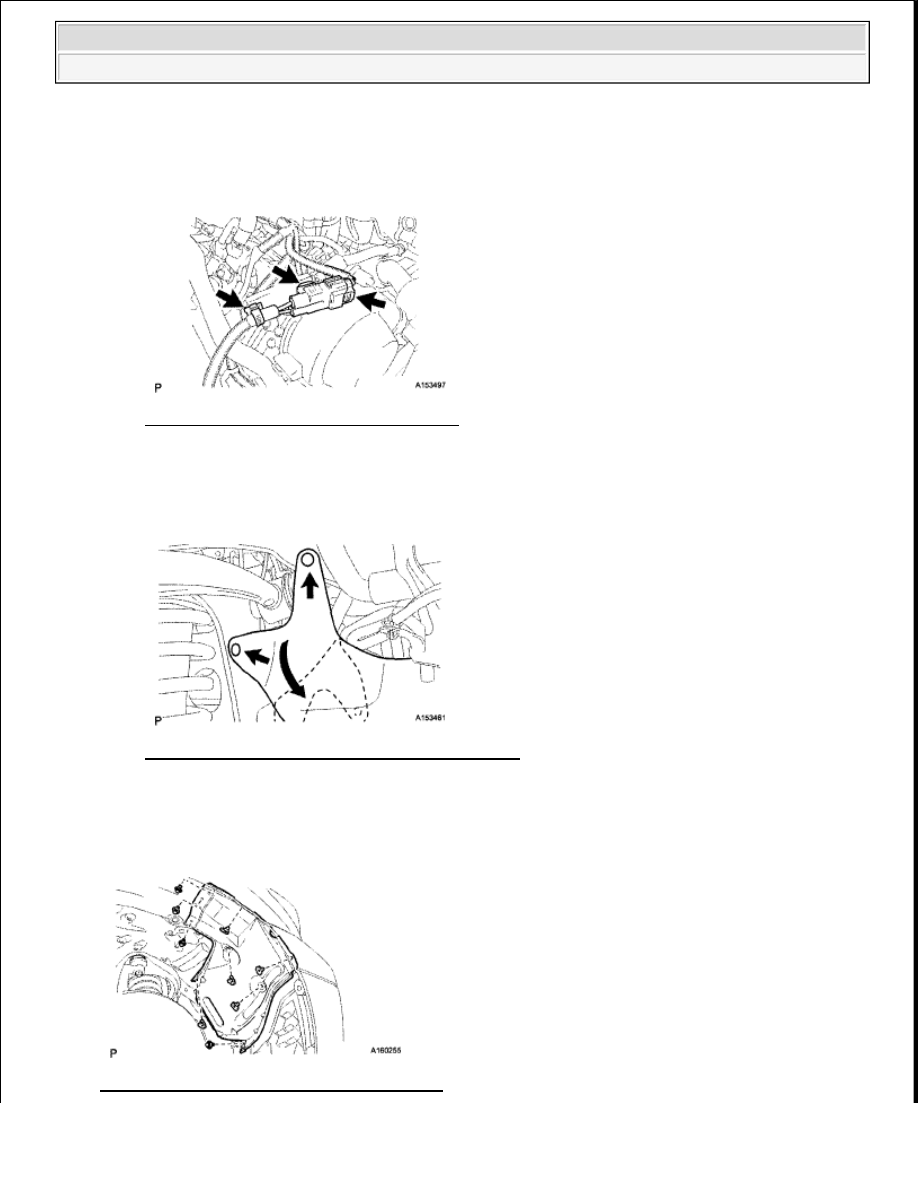

Fig. 42: Identifying Air Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the 2 clamps

d

Install the fender apron seal with the 2 clips

Fig. 43: Installing Fender Apron Seal With Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL FRONT FENDER LINER RH

a

Install the fender liner with the 9 clips

Fig. 44: Identifying Fender Liner With Clips



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

5

INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

6

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

AIR SWITCHING VALVE (FOR BANK 1)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra

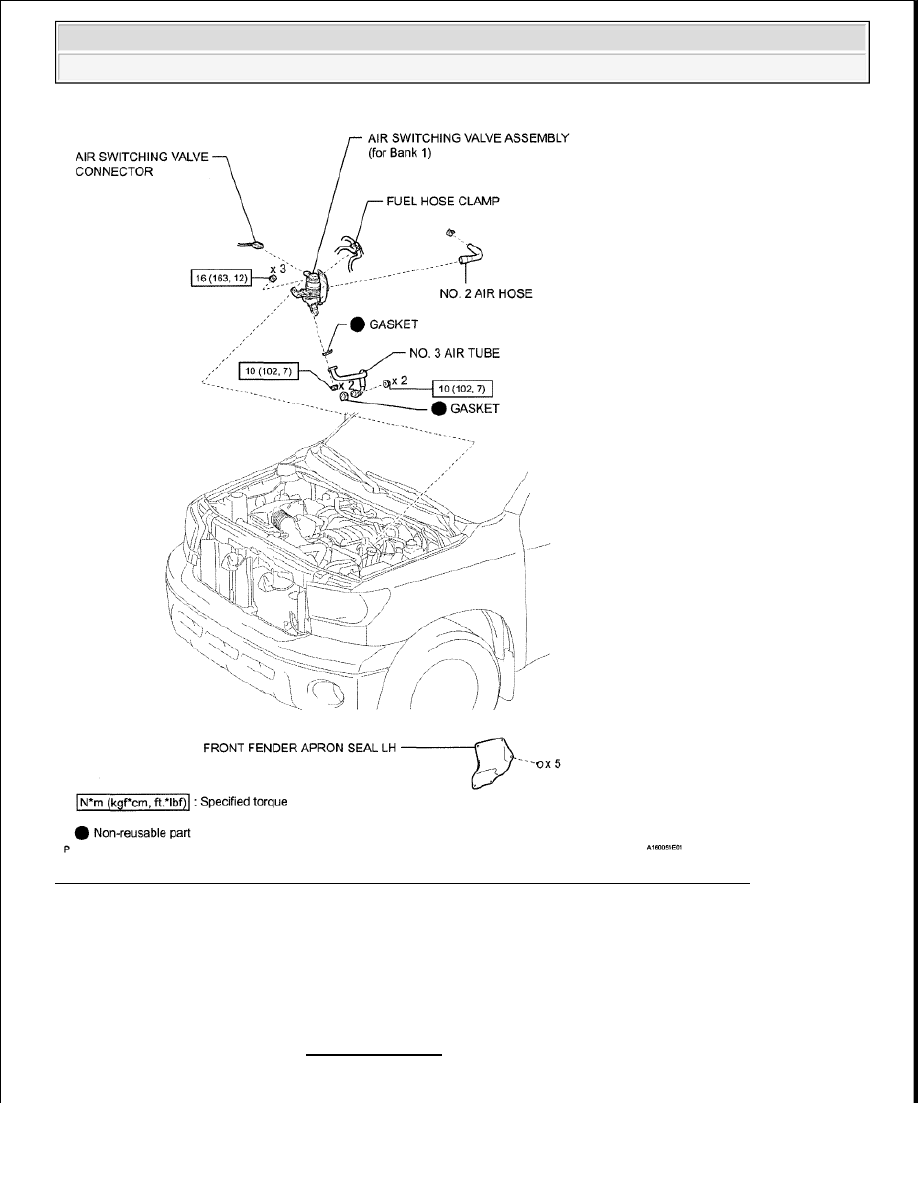

Fig. 45: Identifying Air Switching Valve Components (Bank 1) With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































2

REMOVE FRONT FENDER APRON SEAL LH

a

Remove the 5 clips and fender apron seal

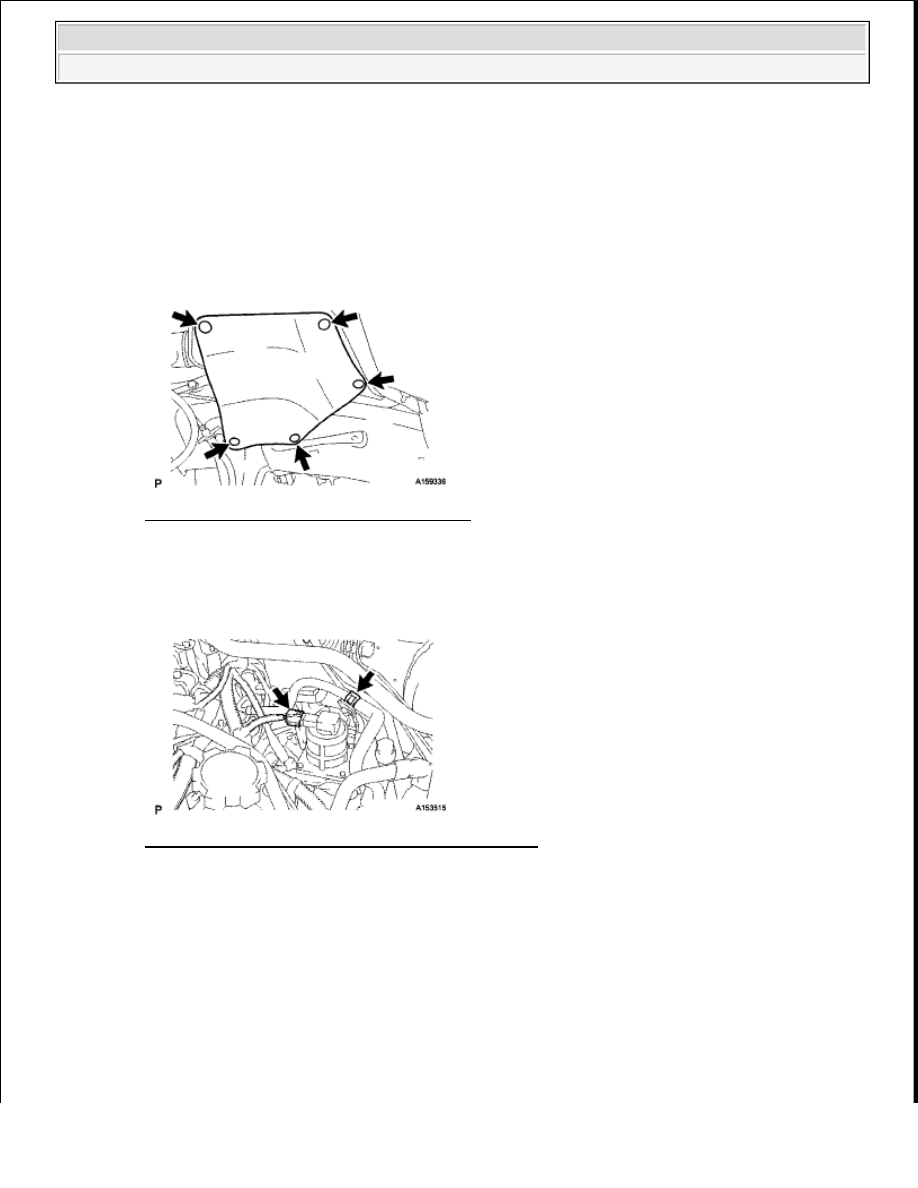

Fig. 46: Locating Fender Apron Seal Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE NO. 2 AIR HOSE

a

Disconnect the air switching valve connector

Fig. 47: Identifying Air Switching Valve Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the fuel hose clamp

c

Remove the air hose

requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra
