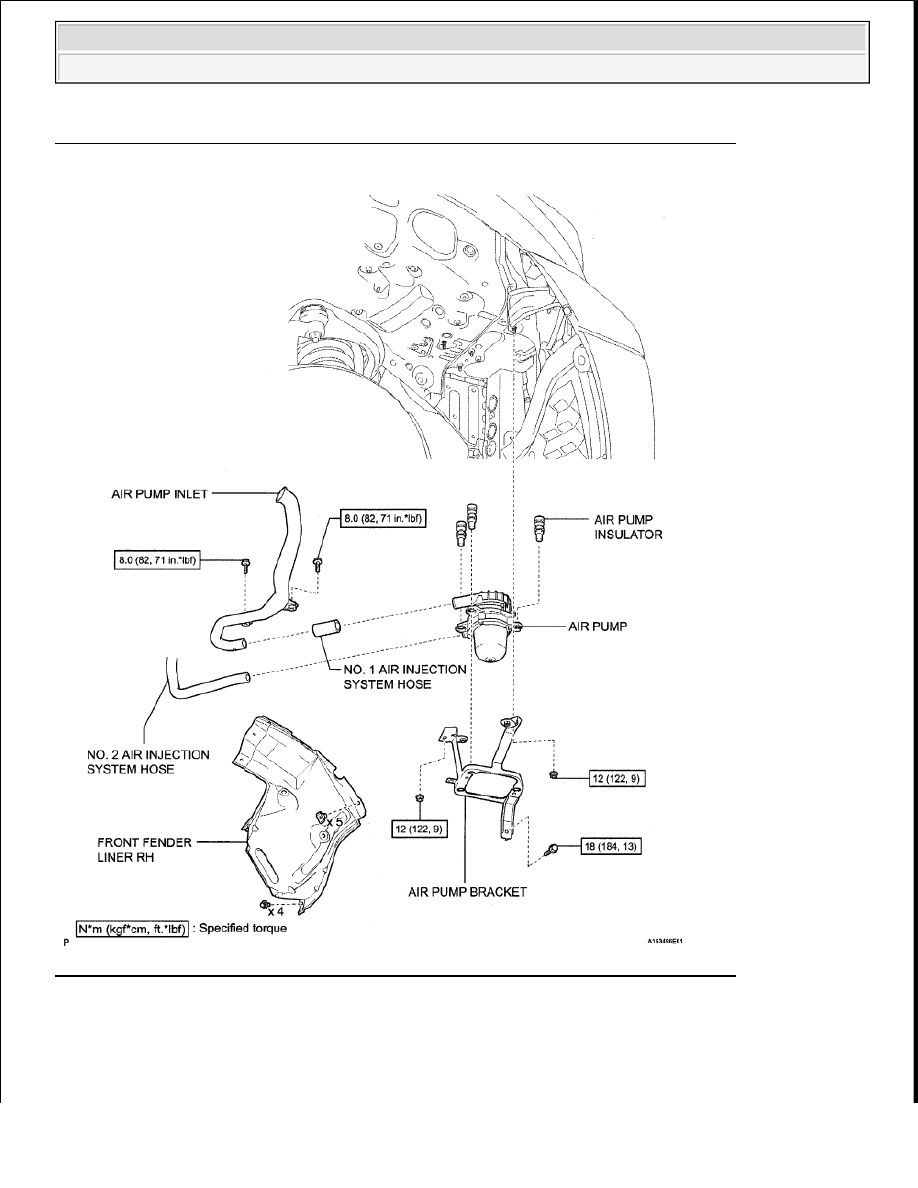

Fig. 26: Identifying Air Pump Components (Bank 2) With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 27: Identifying Air Pump Components (Bank 2) With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































2

REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

3

REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

4

REMOVE FRONT FENDER LINER RH

a

Remove the 9 clips and fender liner

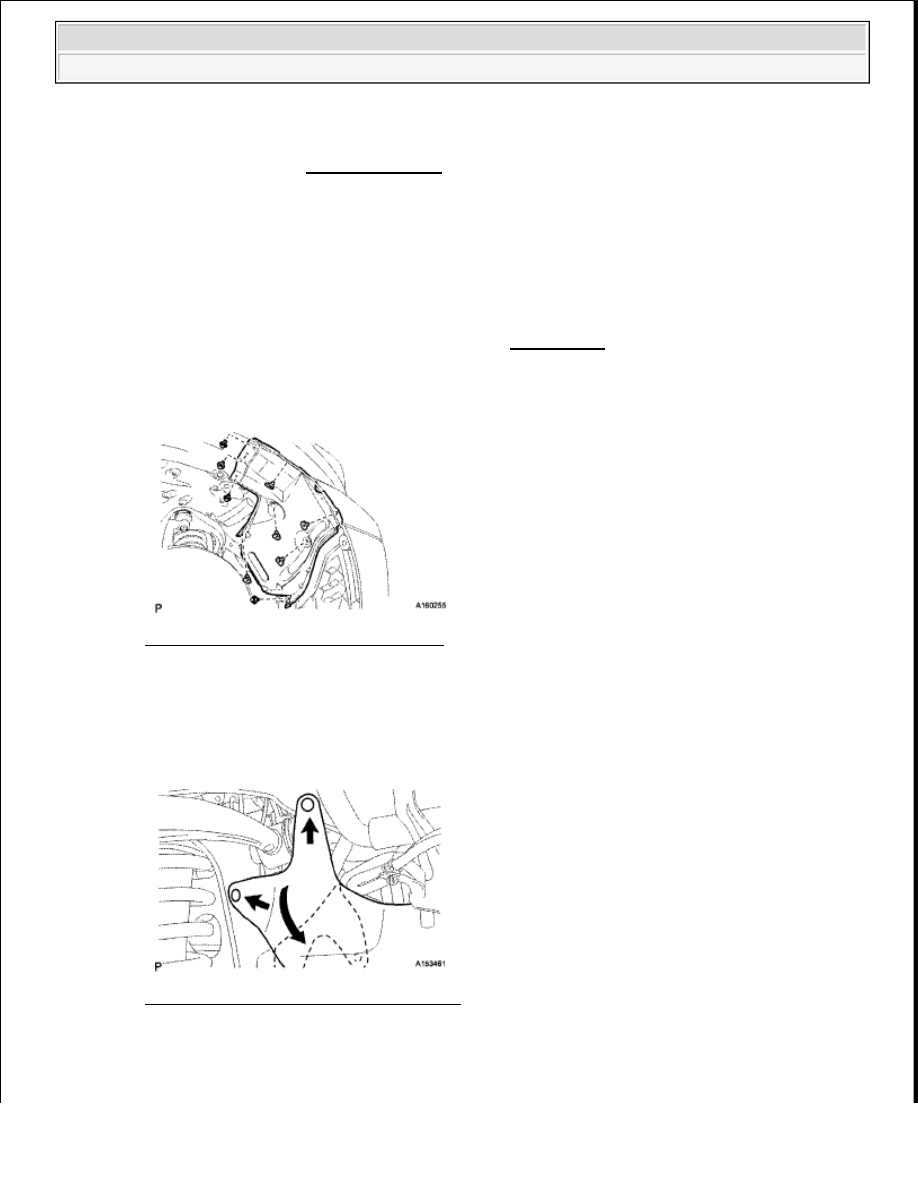

Fig. 28: Identifying Fender Liner Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

REMOVE NO. 2 AIR INJECTION SYSTEM HOSE

a

Using a clip remover, remove the 2 clips

b

Fold back the fender apron seal

Fig. 29: Folding Back Fender Apron Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Disconnect the air pump connector

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































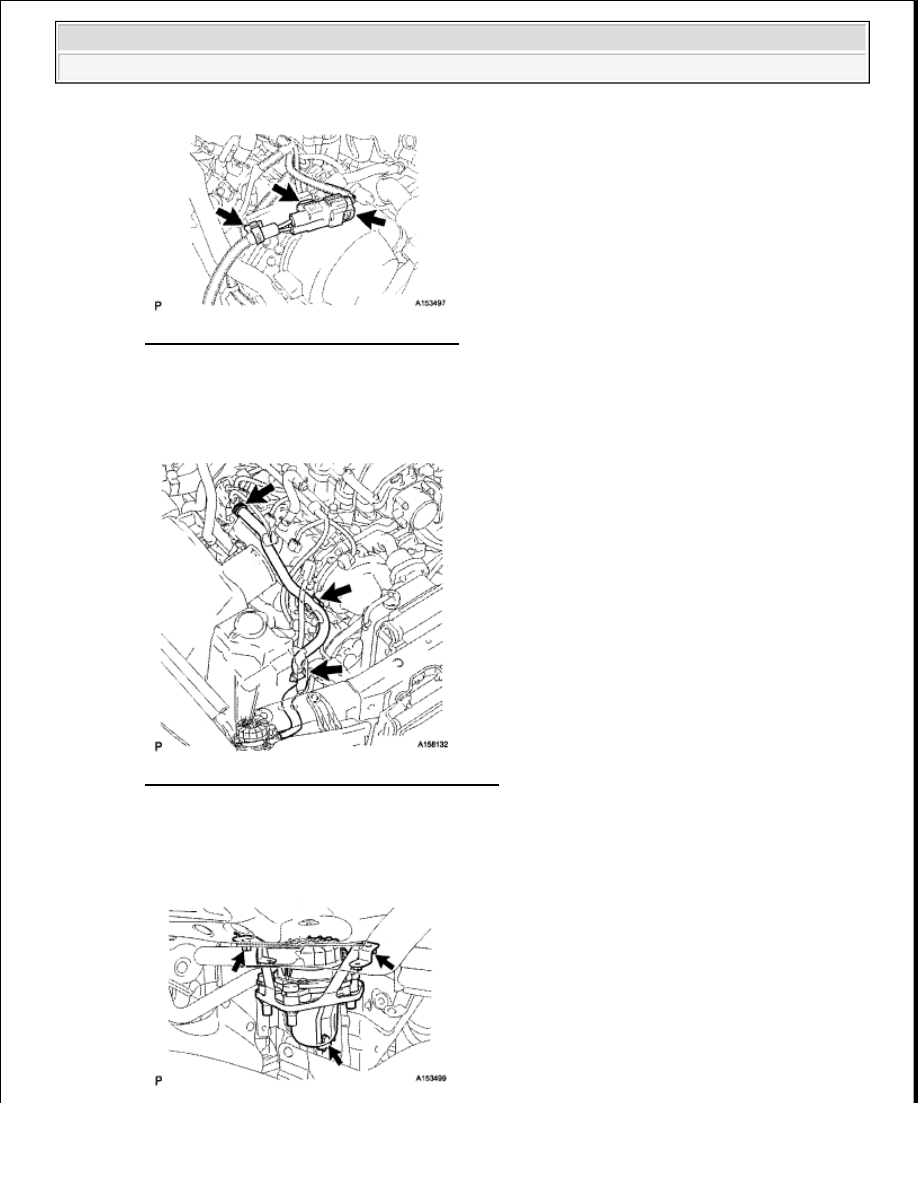

Fig. 30: Identifying Air Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Disconnect the 2 clamps

e

Remove the air injection system hose

Fig. 31: Identifying Air Injection System Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

REMOVE AIR PUMP ASSEMBLY

a

Remove the bolt, 2 nuts and air pump



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































Fig. 32: Identifying Air Pump Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE AIR PUMP INLET

a

Remove the 2 bolts and air pump inlet

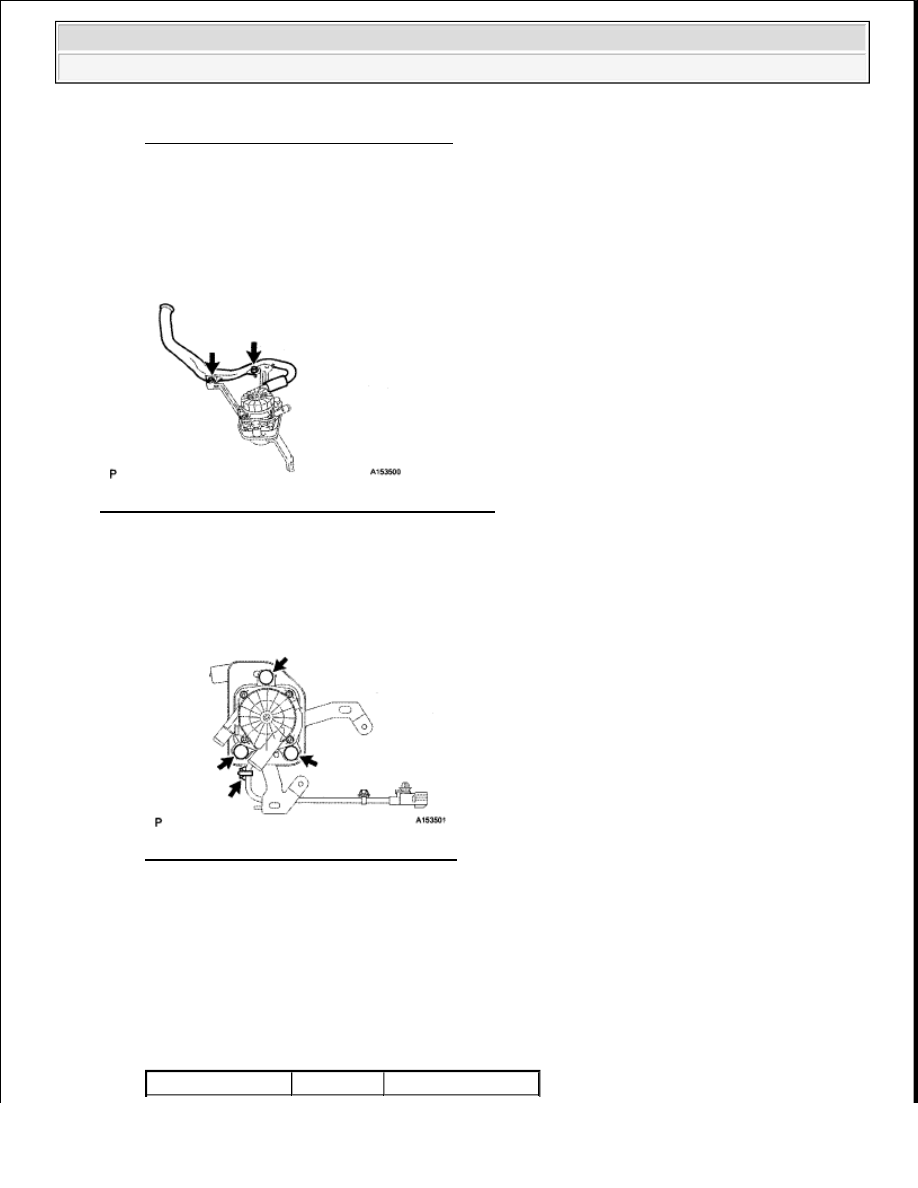

Fig. 33: Identifying Air Pump Inlet Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE NO. 1 AIR INJECTION SYSTEM HOSE

3

REMOVE AIR PUMP

a

Disconnect the clamp and remove the pump from the bracket with the 3 air pump insulators

Fig. 34: Identifying Air Pump Insulators
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT AIR PUMP

a

Measure the resistance according to the value(s) in the table below

Standard resistance

AIR PUMP STANDARD RESISTANCE SPECIFICATION

Tester Connection Condition Specified Condition
