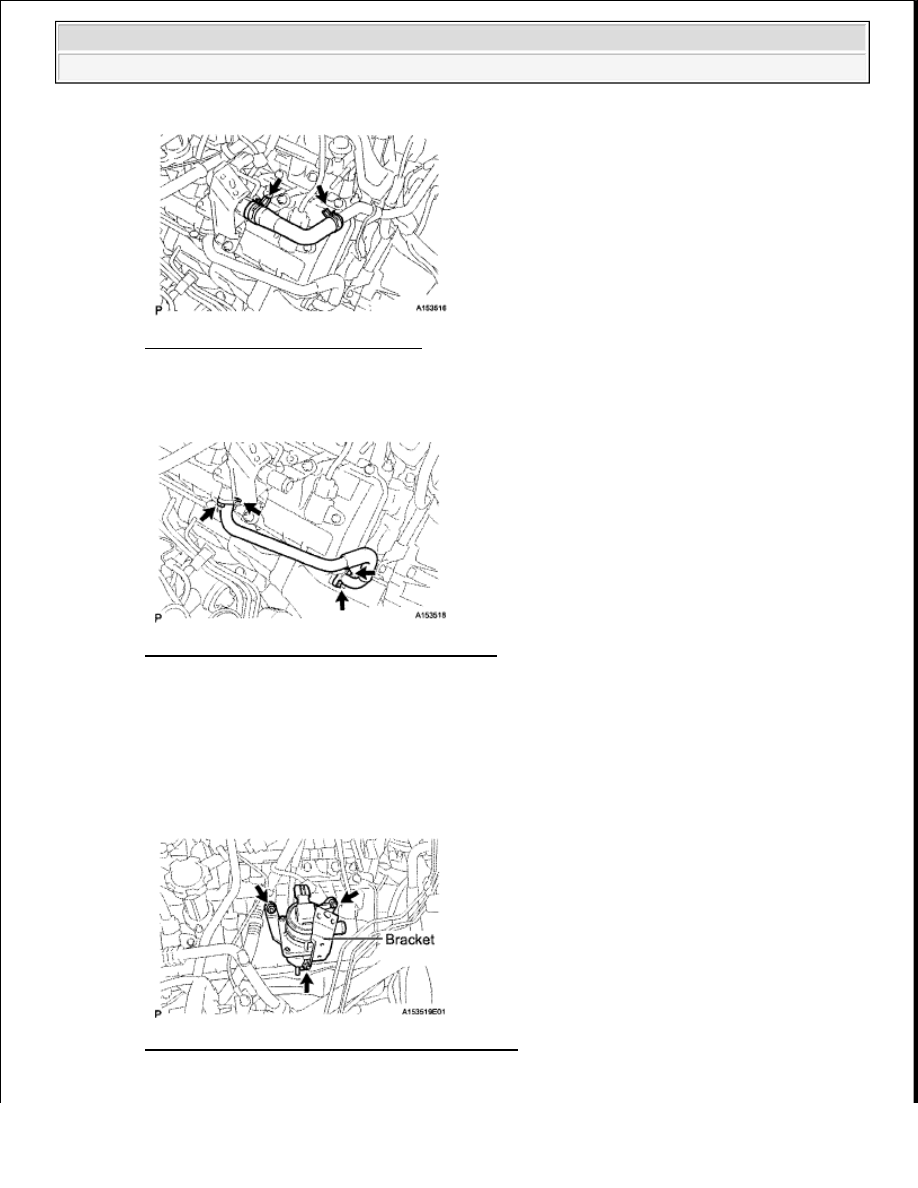

Fig. 48: Identifying Air Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

REMOVE NO. 3 AIR TUBE

Fig. 49: Identifying No. 3 Air Tube With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 4 nuts, air tube and 2 gaskets

5

REMOVE AIR SWITCHING VALVE ASSEMBLY

Fig. 50: Identifying Air Switching Valve Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the installation surface of the gaskets.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































a

Remove the 3 nuts and air switching valve

INSPECTION

1

INSPECT AIR SWITCHING VALVE ASSEMBLY

a

Measure the resistance according to the value(s) in the table below

Standard resistance

AIR SWITCHING VALVE ASSEMBLY STANDARD RESISTANCE SPECIFICATION

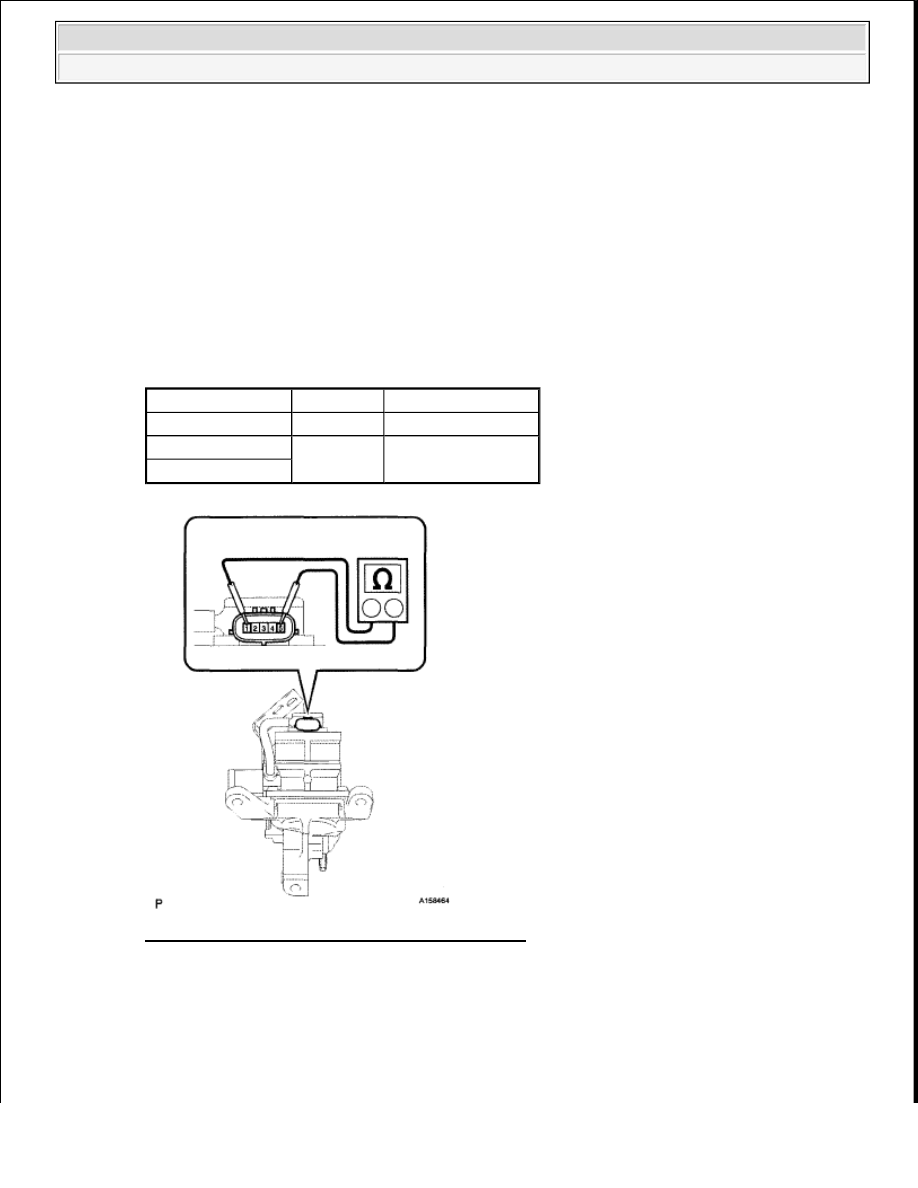

Fig. 51: Inspecting Air Switching Valve Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the air switching valve assembly

b

Check operation of the air switching valve

NOTE:

Do not hold the bracket of the air switching valve.

Tester Connection Condition Specified Condition

1 - 5

20°C (68°F)

4 5 to 5 5 ohms

1 - Body ground

Always

1 Mohms or higher

5 - Body ground

NOTE:

When measuring the resistance, do not touch terminals 2, 3, and 4.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































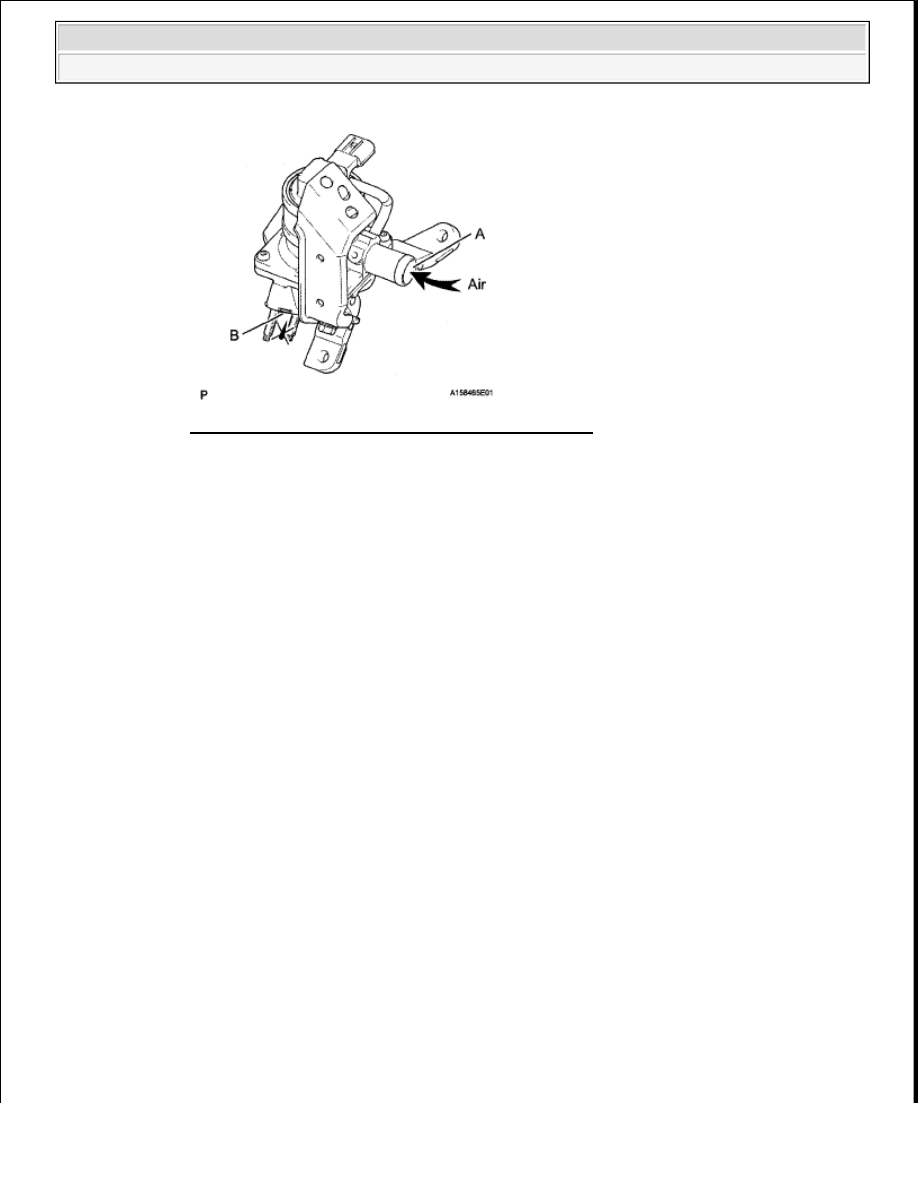

Fig. 52: Checking Operation Of Air Switching Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1

Check that air does not flow from port A to port B

If the result is not as specified, replace the air switching valve

2

Apply battery voltage across terminals 1 and 5

NOTE:

Make sure the applied pressure is 30 kPa (0.3 kgf/cm

2

 , 4.4 psi)

or less.

NOTE:

When applying voltage, do not touch terminals 2, 3, and 4.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































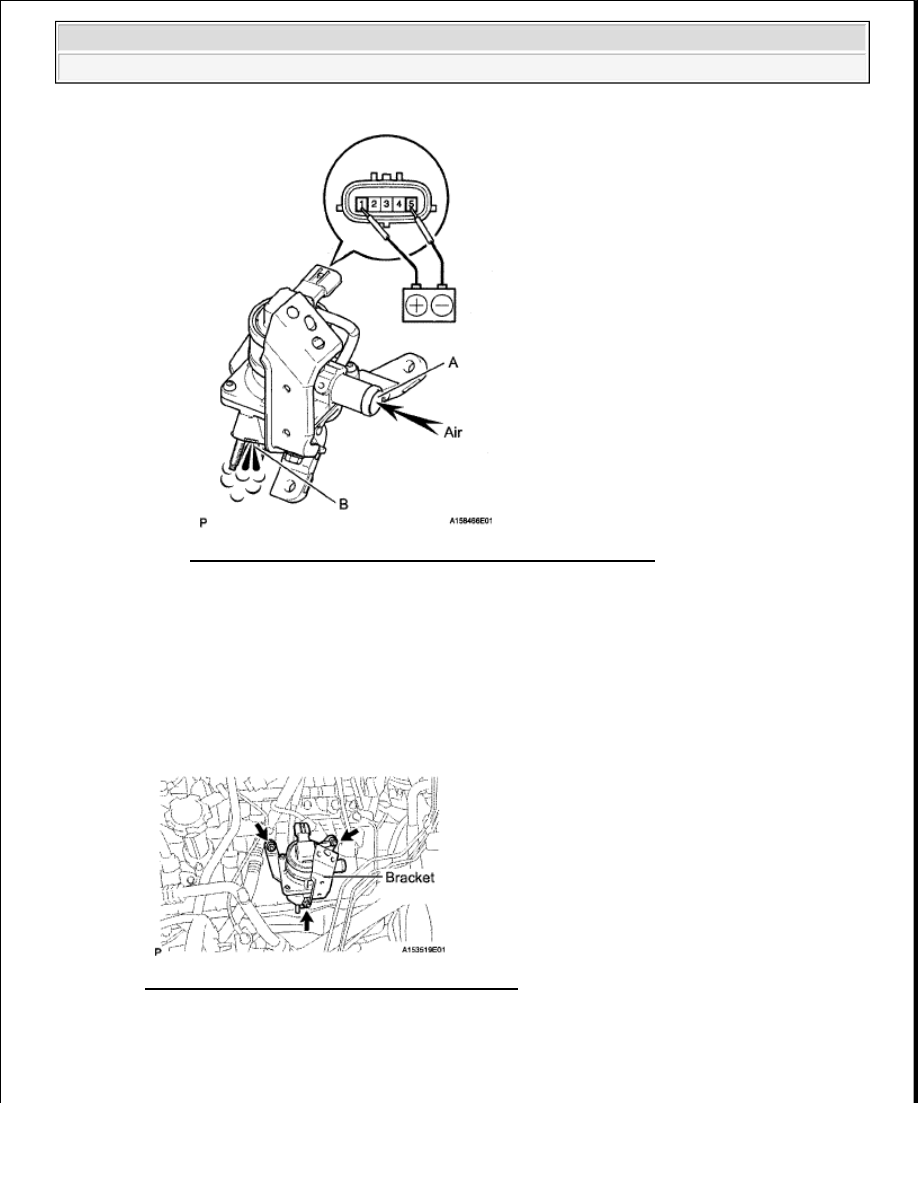

Fig. 53: Applying Battery Voltage Across Terminals 1 And 5
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Check that air flows from port A to port B

If the result is not as specified, replace the air switching valve

INSTALLATION

1

INSTALL AIR SWITCHING VALVE ASSEMBLY

Fig. 54: Identifying Air Switching Valve Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Install the air switching valve with the 3 nuts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)
