Toyota Tundra. Manual - part 1704

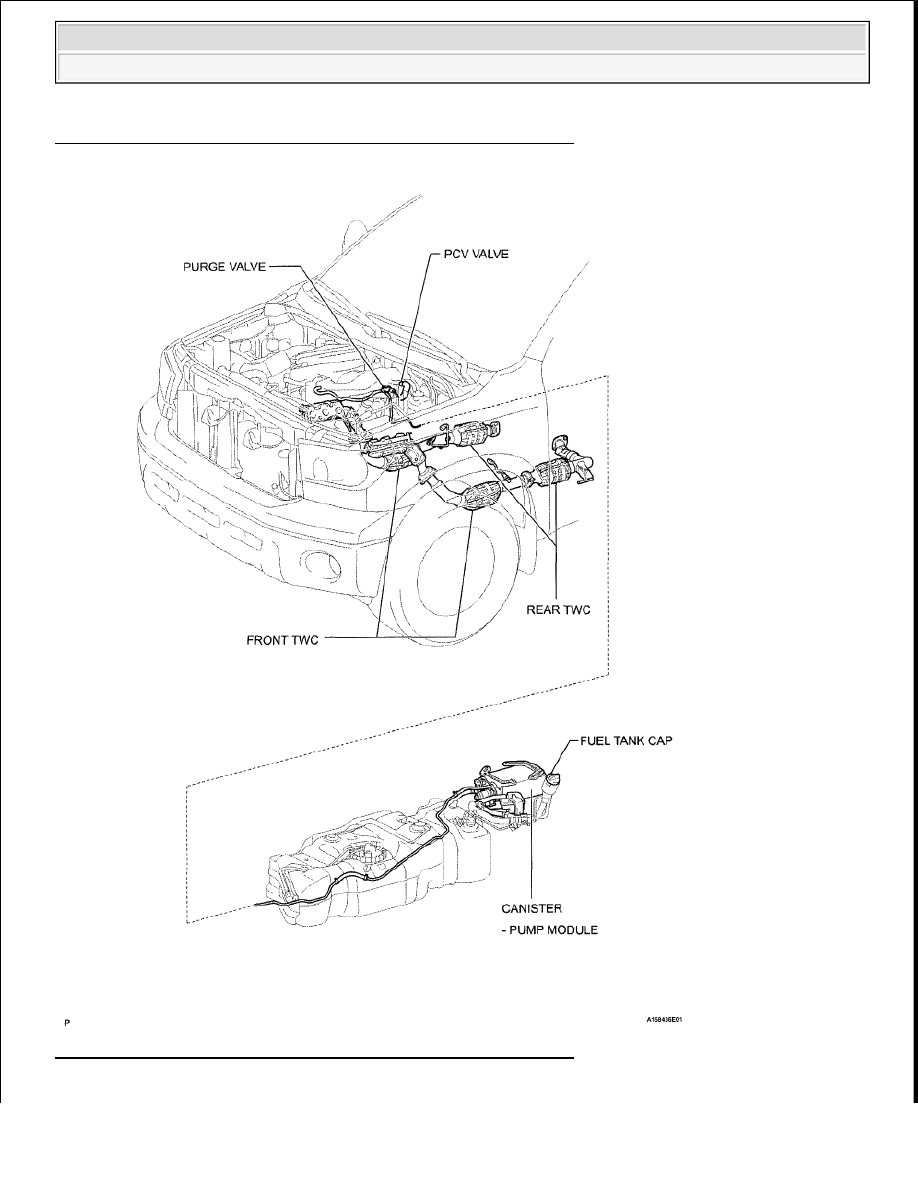

Fig. 1: Identifying Emission Control System Parts Location (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

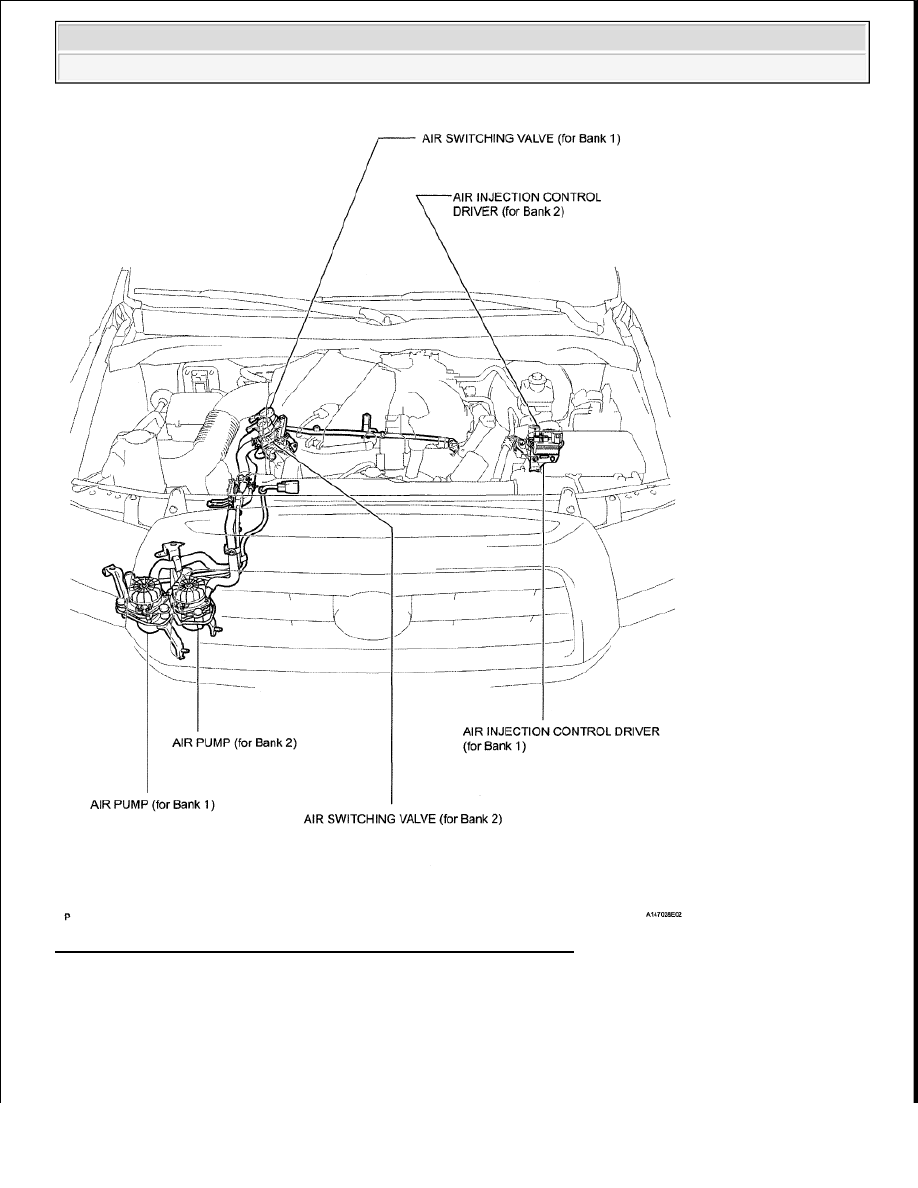

Fig. 2: Identifying Emission Control System Parts Location (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra





























Fig. 3: Identifying Emission Control System Parts Location (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1

SECONDARY AIR INJECTION CONTROL SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

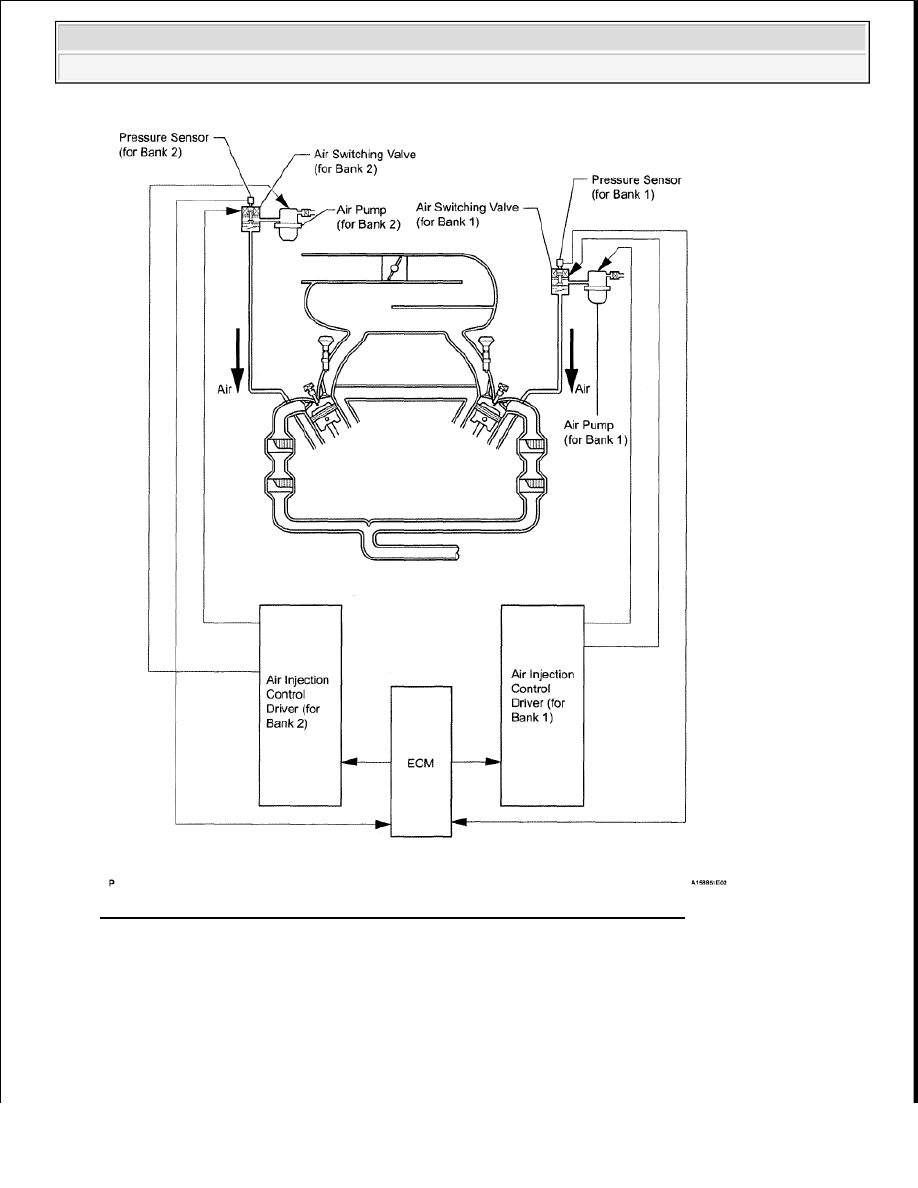

Fig. 4: Emission Control - Secondary Air Injection Control System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

SECONDARY AIR INJECTION SYSTEM WIRING DIAGRAM



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

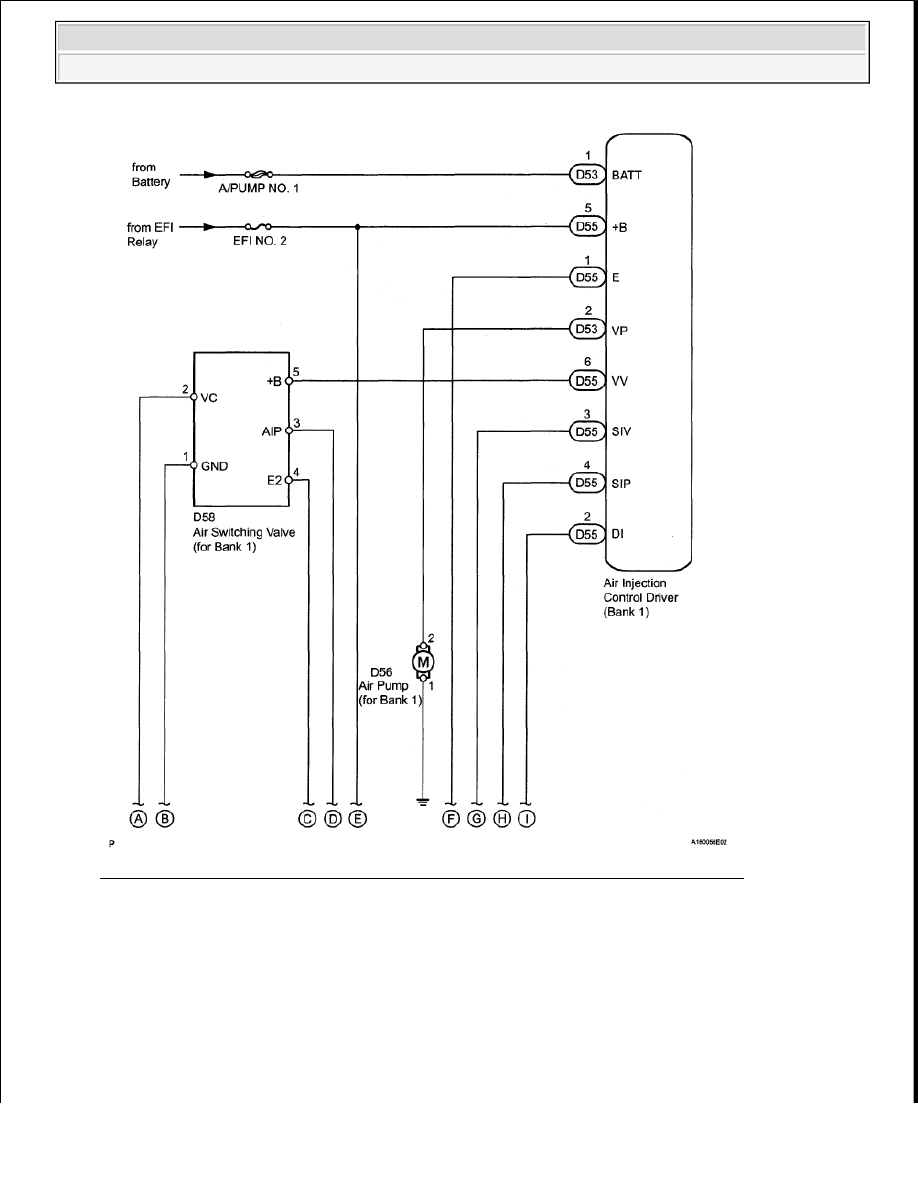

Fig. 5: Emission Control - Secondary Air Injection System Wiring Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
