Toyota Tundra. Manual - part 1703

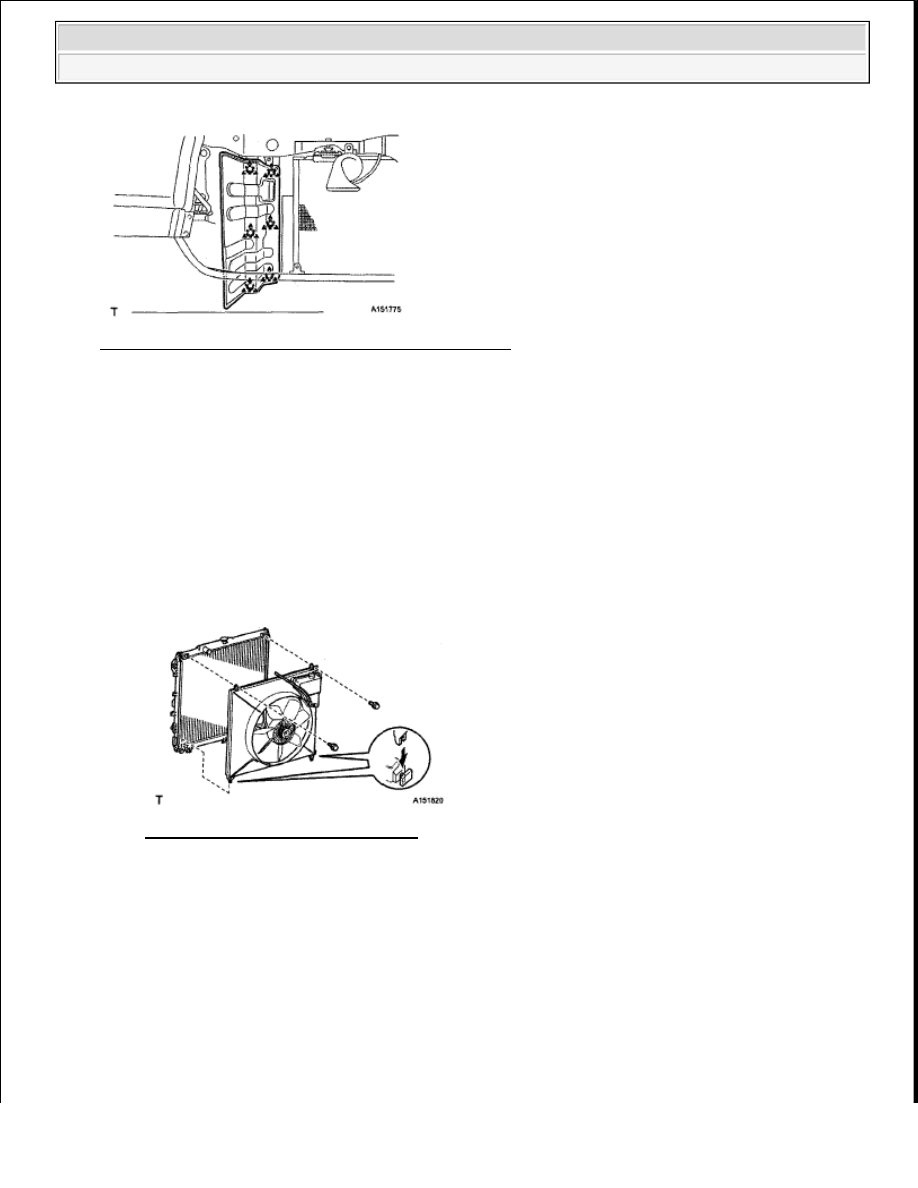

Fig. 50: Identifying Radiator Side Deflector RH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL FAN SHROUD

a

Install the fan pulley to the fan bracket

b

Place the shroud together with the coupling fan between the radiator and engine

c

Temporarily install the fluid coupling fan to the fan bracket with the 4 nuts  Tighten the nuts as
much as possible by hand

d

Attach the shroud's claws to the radiator as shown in the illustration

Fig. 51: Identifying Shroud's Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Install the shroud with the 2 bolts

Torque: 6.5 N*m (66 kgf*cm, 58 in.*lbf)

f

w/ Trailer Towing System:

Pass the 2 hoses through the flexible hose clamp and close the clamp as shown in the illustration

NOTE:

Be careful not to damage the radiator core.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra

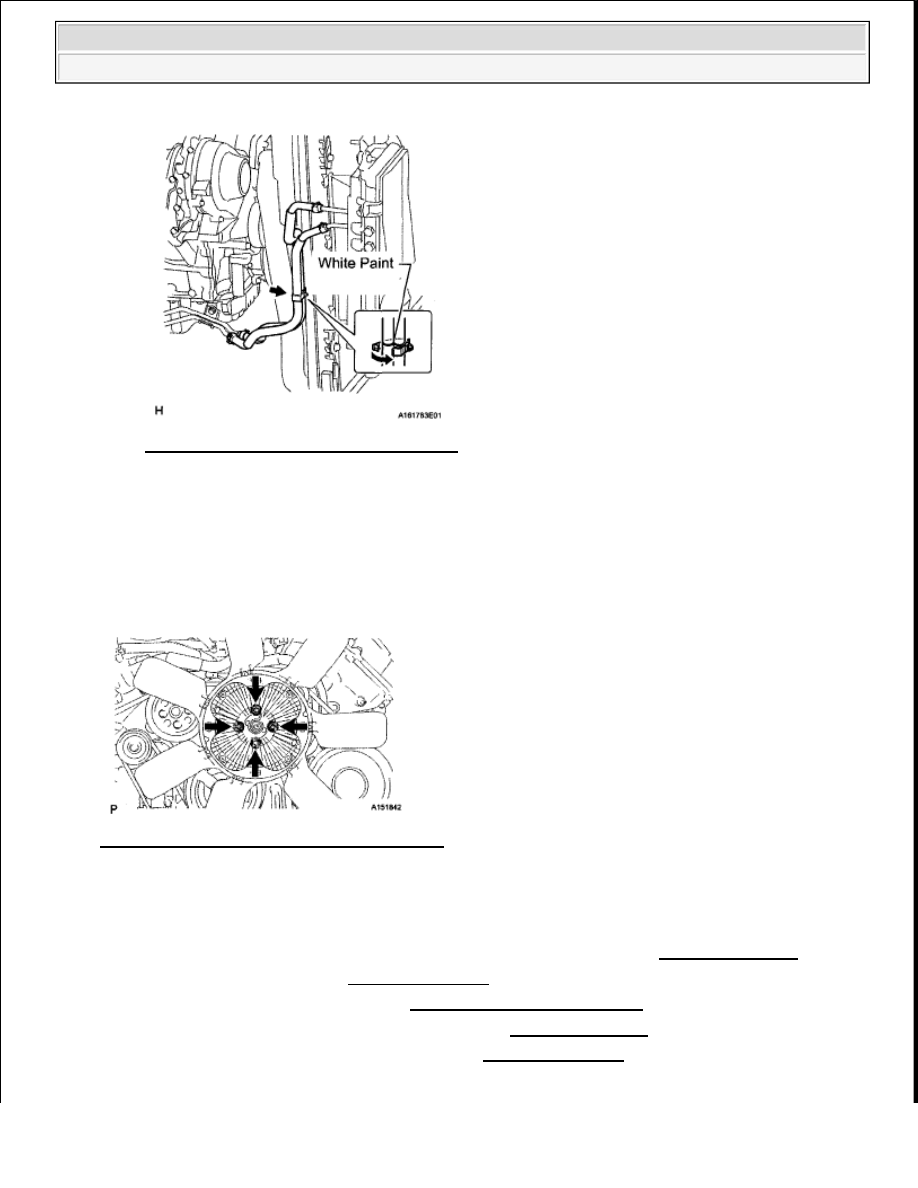

Fig. 52: Identifying Flexible Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Connect the reservoir hose to the upper radiator tank

h

Install the fan and generator V-belt

i

Tighten the 4 nuts of the fluid coupling fan

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 53: Identifying Fluid Coupling Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

CONNECT INLET RADIATOR HOSE

6

CONNECT OUTLET RADIATOR HOSE

7

INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System) (See INSTALLATION )

8

ADD ENGINE COOLANT (see REPLACEMENT )

9

INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

10

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

11

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

12

INSTALL FRONT BUMPER COVER ASSEMBLY (w/ Trailer Towing System)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































a

For Steel Type Bumper:

Install the front bumper (see INSTALLATION )

b

for Resin Type Bumper:

Install the front bumper (see INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































2009 ENGINE

Emission Control (1GR-FE) - Tundra

EMISSION CONTROL SYSTEM

PRECAUTION

1

AIR INDUCTION SYSTEM

a

Separation of the engine oil dipstick, oil filler cap, PCV hose, etc  may cause the engine to be out of
tune

b

Disconnection, looseness or cracks in the parts of the air induction system between the throttle
body and cylinder head will result in air suction and cause the engine to be out of tune

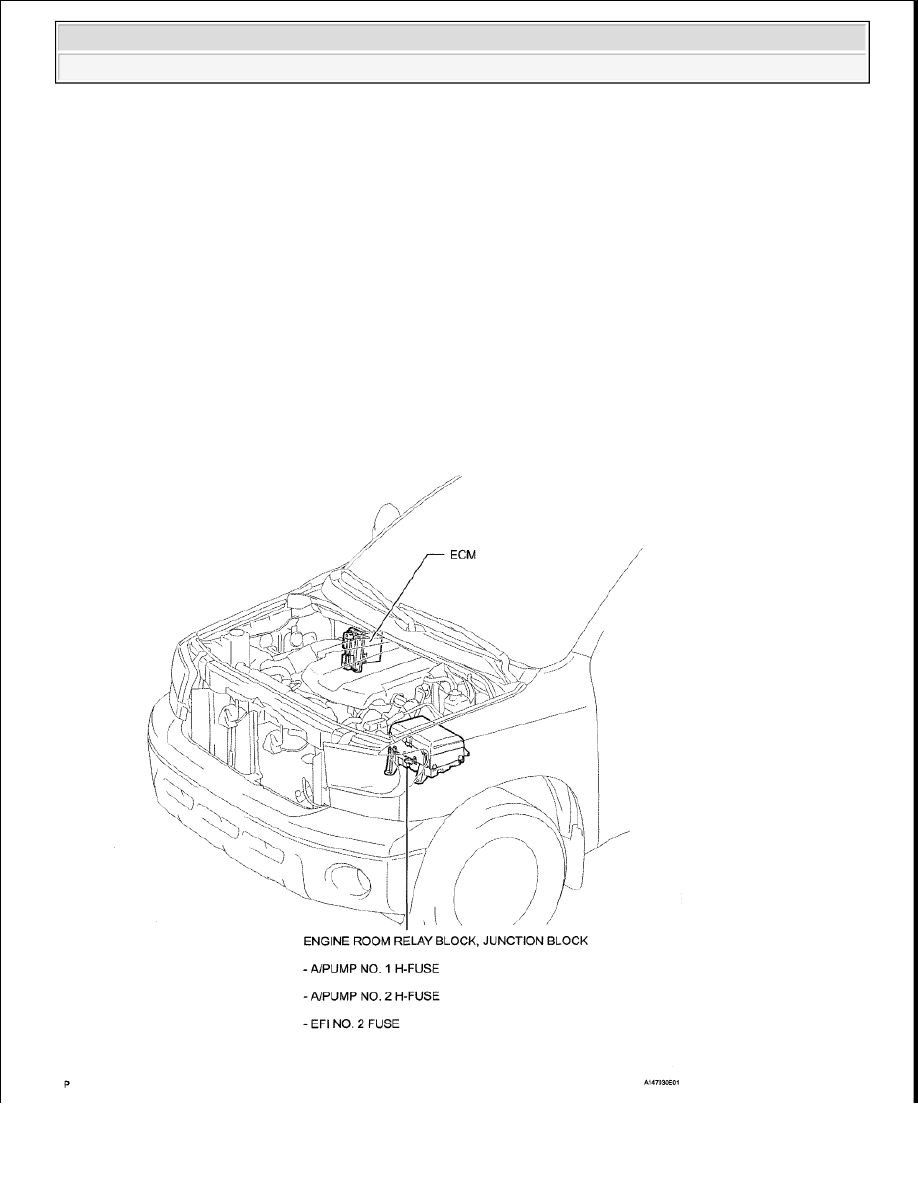

PARTS LOCATION
