b

for Resin Type Bumper:

Remove the front bumper (see REMOVAL )

4

REMOVE OIL COOLER ASSEMBLY (w/ Trailer Towing System) (See REMOVAL )

5

REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

6

DISCONNECT INLET RADIATOR HOSE

7

DISCONNECT OUTLET RADIATOR HOSE

8

REMOVE FAN SHROUD

a

Loosen the 4 nuts holding the fluid coupling fan

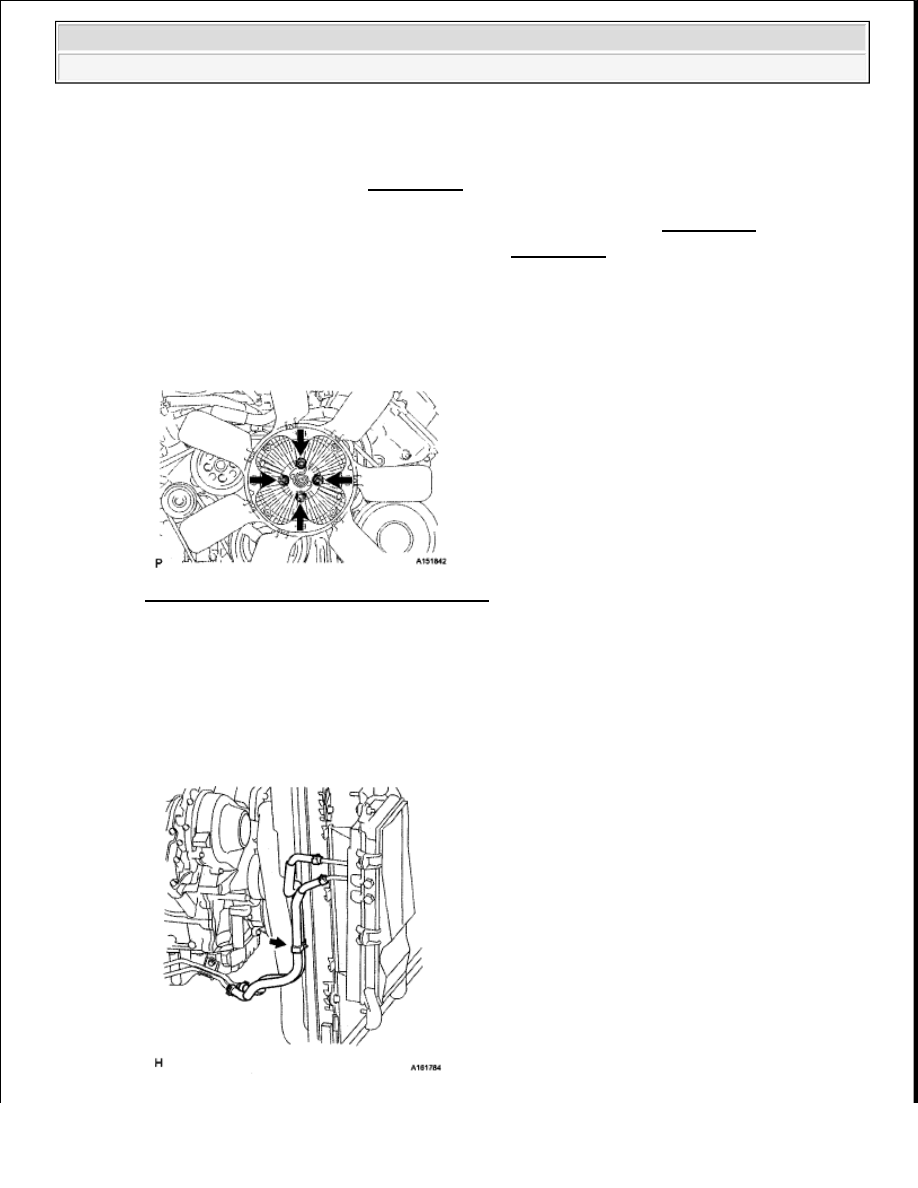

Fig. 42: Identifying Fluid Coupling Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the fan and generator V-belt

c

Disconnect the reservoir hose from the upper radiator tank

d

w/ Trailer Towing System:

Detach the claw to open the No  1 flexible hose clamp



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































Fig. 43: Identifying No. 1 Flexible Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Remove the 2 bolts holding the fan shroud

Fig. 44: Identifying Bolts Holding Fan Shroud
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Remove the 4 nuts of the fluid coupling fan, and then remove the shroud together with the coupling
fan

g

Remove the fan pulley from the fan bracket

9

REMOVE RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System)

a

Using a clip remover, remove the 6 clips and side deflector

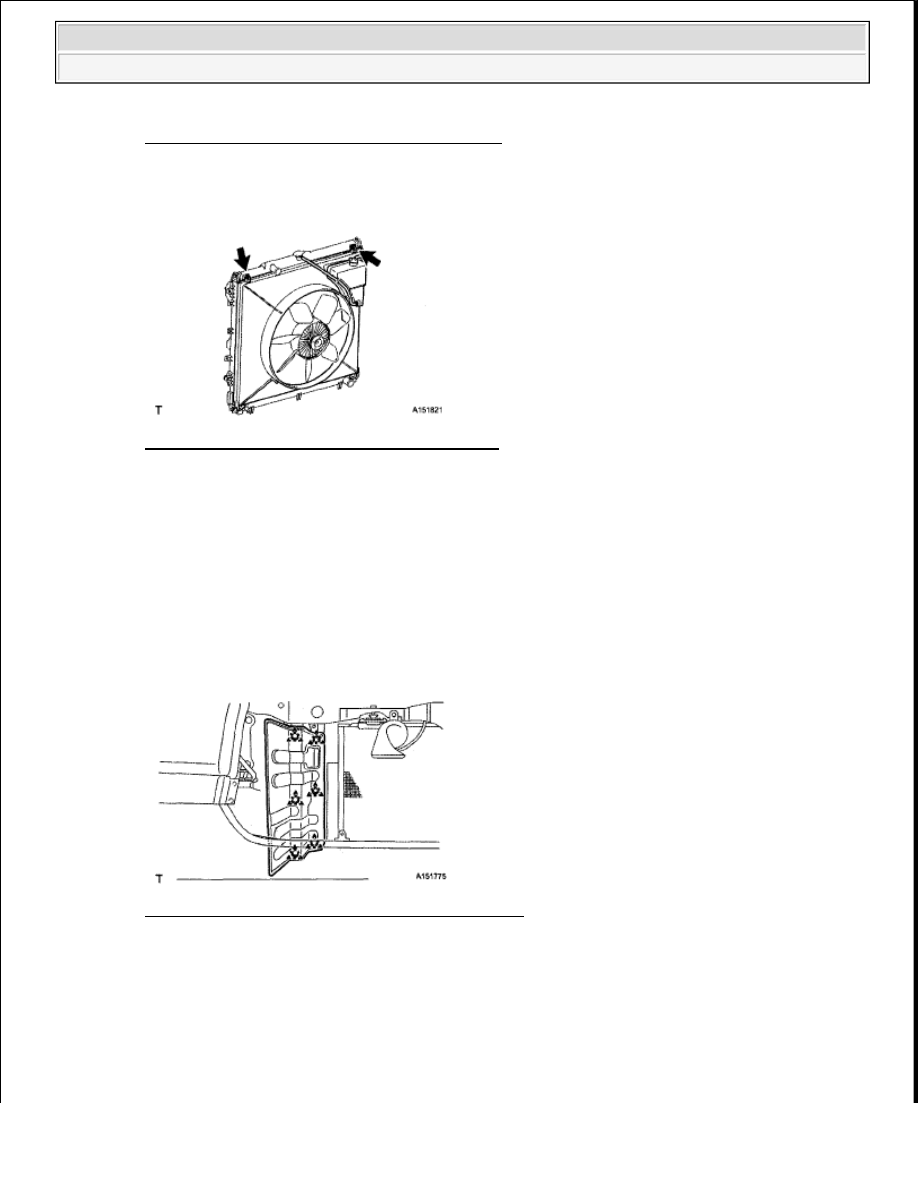

Fig. 45: Identifying Radiator Side Deflector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

REMOVE RADIATOR SIDE DEFLECTOR LH

a

Using a clip remover, remove the 6 clips and side deflector

b

Disconnect the wire harness clamp

NOTE:

Be careful not to damage the radiator core.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































Fig. 46: Identifying Radiator Side Deflector LH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE RADIATOR ASSEMBLY

a

Remove the 4 bolts and radiator

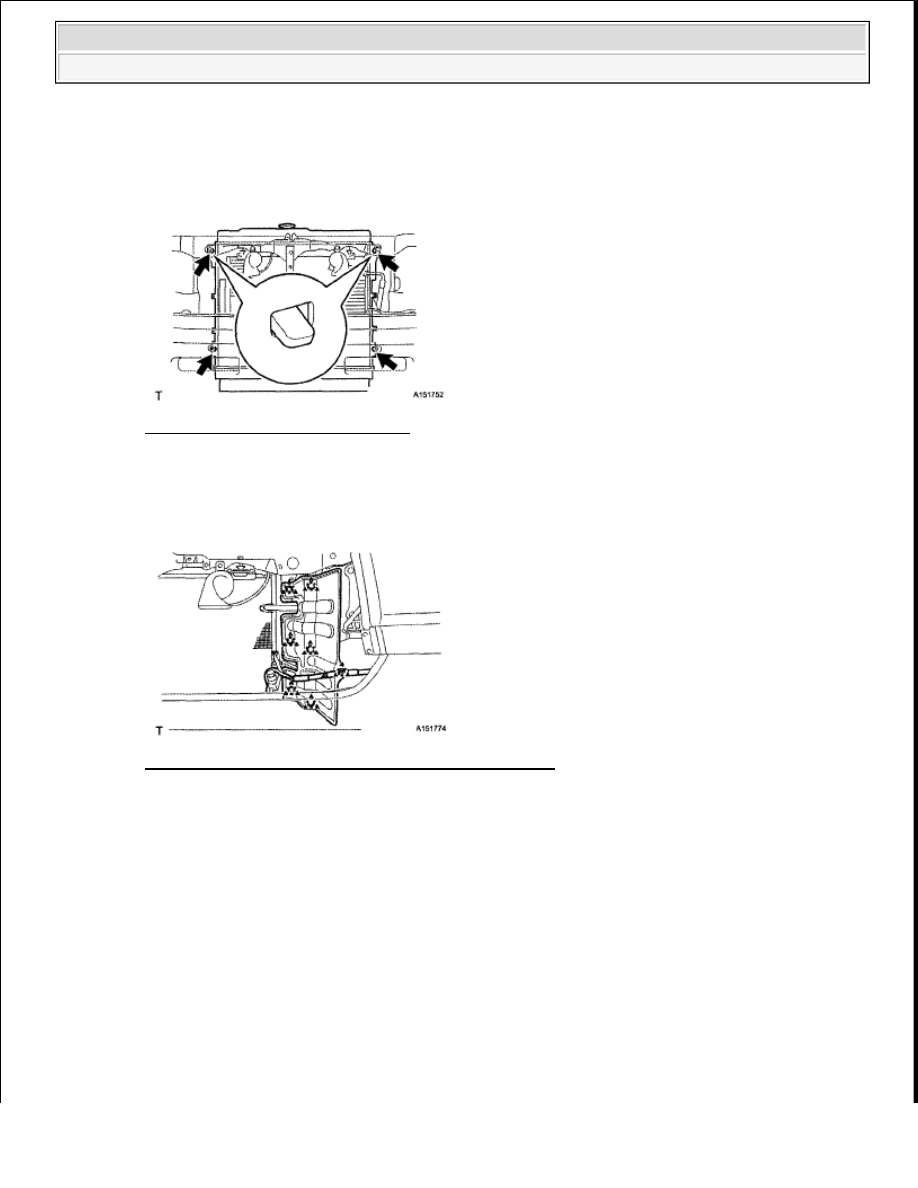

Fig. 47: Locating Radiator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE RADIATOR DRAIN COCK PLUG

a

Remove the drain cock plug

b

Remove the O-ring

REASSEMBLY

1

INSTALL RADIATOR DRAIN COCK PLUG

a

Install new O-ring to drain cock plug

b

Install drain cock plug

INSTALLATION

1

INSTALL RADIATOR ASSEMBLY

a

Set the radiator bracket hooks to the radiator support holes



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































b

Install the radiator with the 4 bolts

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

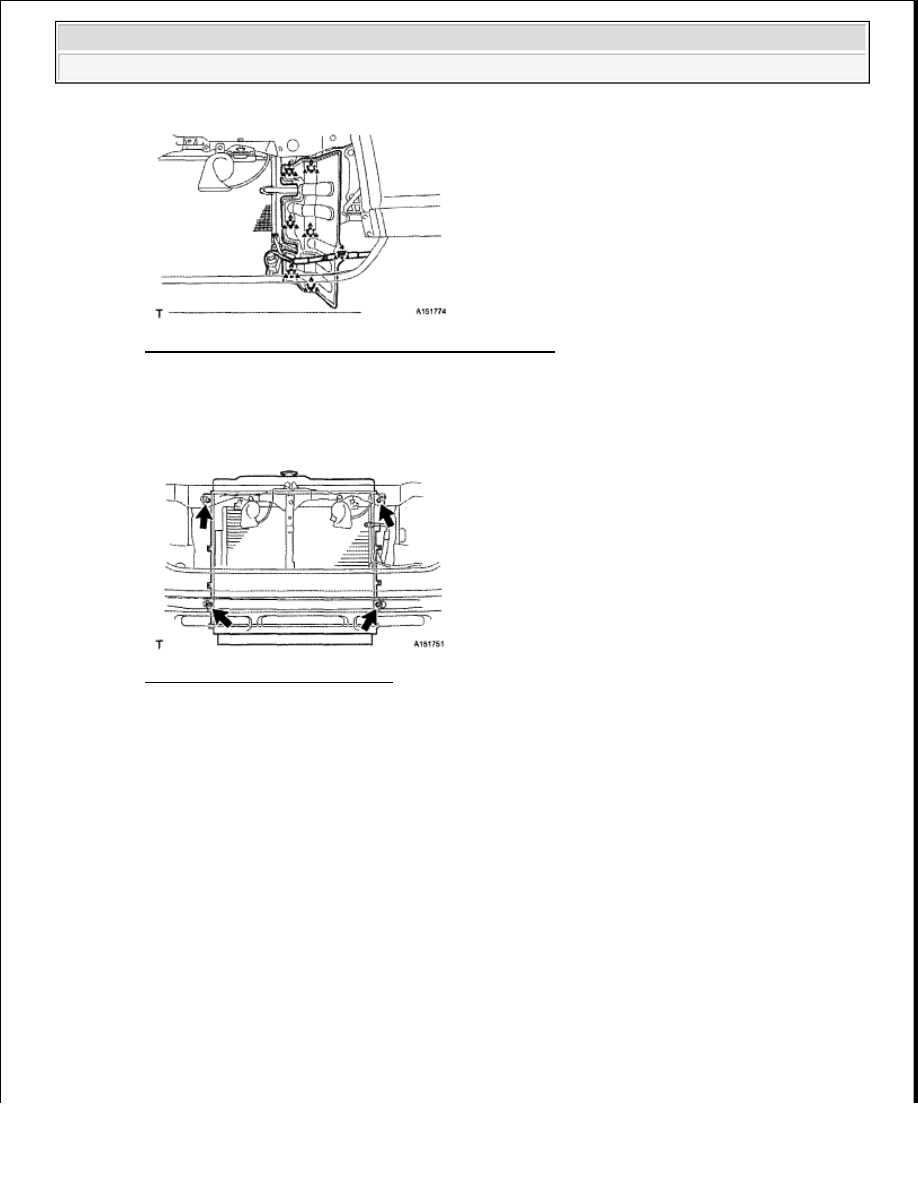

Fig. 48: Identifying Radiator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL RADIATOR SIDE DEFLECTOR LH

a

Install the deflector with the 6 clips

Fig. 49: Identifying Radiator Side Deflector LH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the wire harness clamp

3

INSTALL RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System)

a

Install the deflector with the 6 clips



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra
