HINT:

Use the same removal procedure for both the front and rear propeller shaft universal joint spider bearings.

a. Place matchmarks on the flange yoke and shaft.

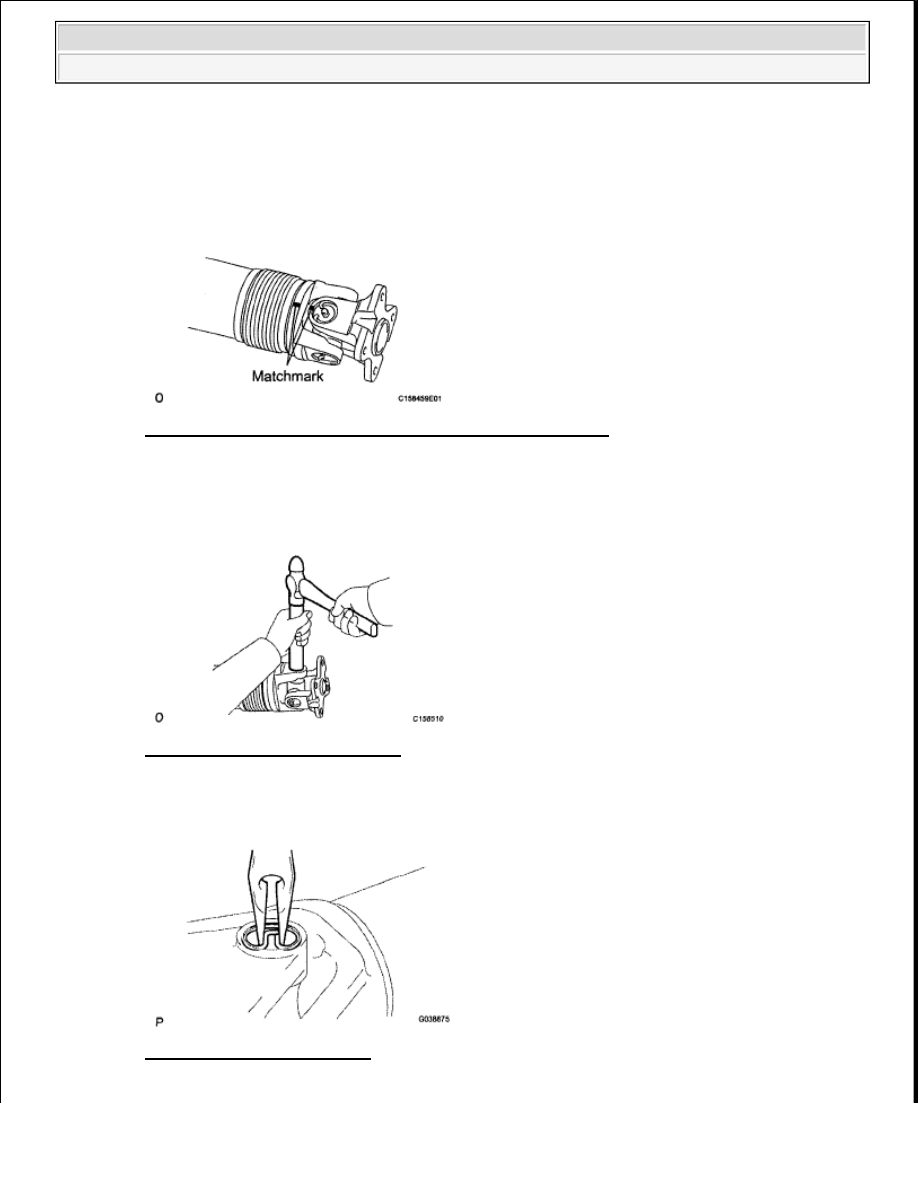

Fig. 84: Identifying Matchmarks On Flange Yoke And Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the grease fitting from the spider bearing.

c. Using a brass bar and hammer, slightly tap in the 4 spider bearings.

Fig. 85: Tapping Spider Bearings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using needle-nose pliers, remove the 4 snap rings from the grooves.

Fig. 86: Removing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































e. Using a screwdriver, remove the 4 slingers of the spider bearing.

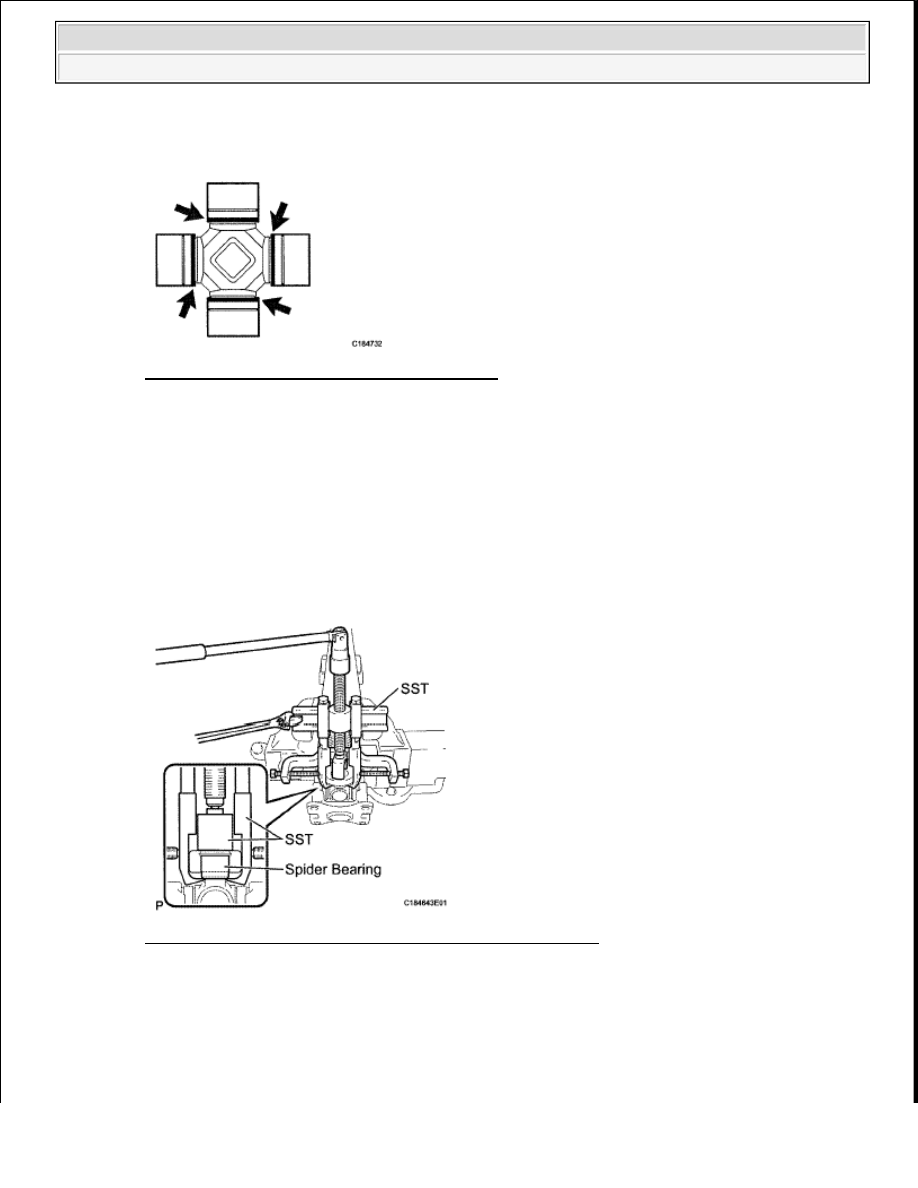

Fig. 87: Removing Slingers Of Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Clamp the shaft in a vise between aluminum plates.

g. Using SST, pull out the universal joint spider bearing from the shaft.

SST 09331-60010,09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

Fig. 88: Pulling Universal Joint Spider Bearing From Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Clamp the protruding universal joint spider bearing in a vise.

i. Using a brass bar and hammer, tap the shaft yoke to remove the universal joint spider bearing.

NOTE:

Pull out the spider bearing until the SST claws contact the shaft's
universal joint yoke.

NOTE:

Do not tap the shaft tube.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

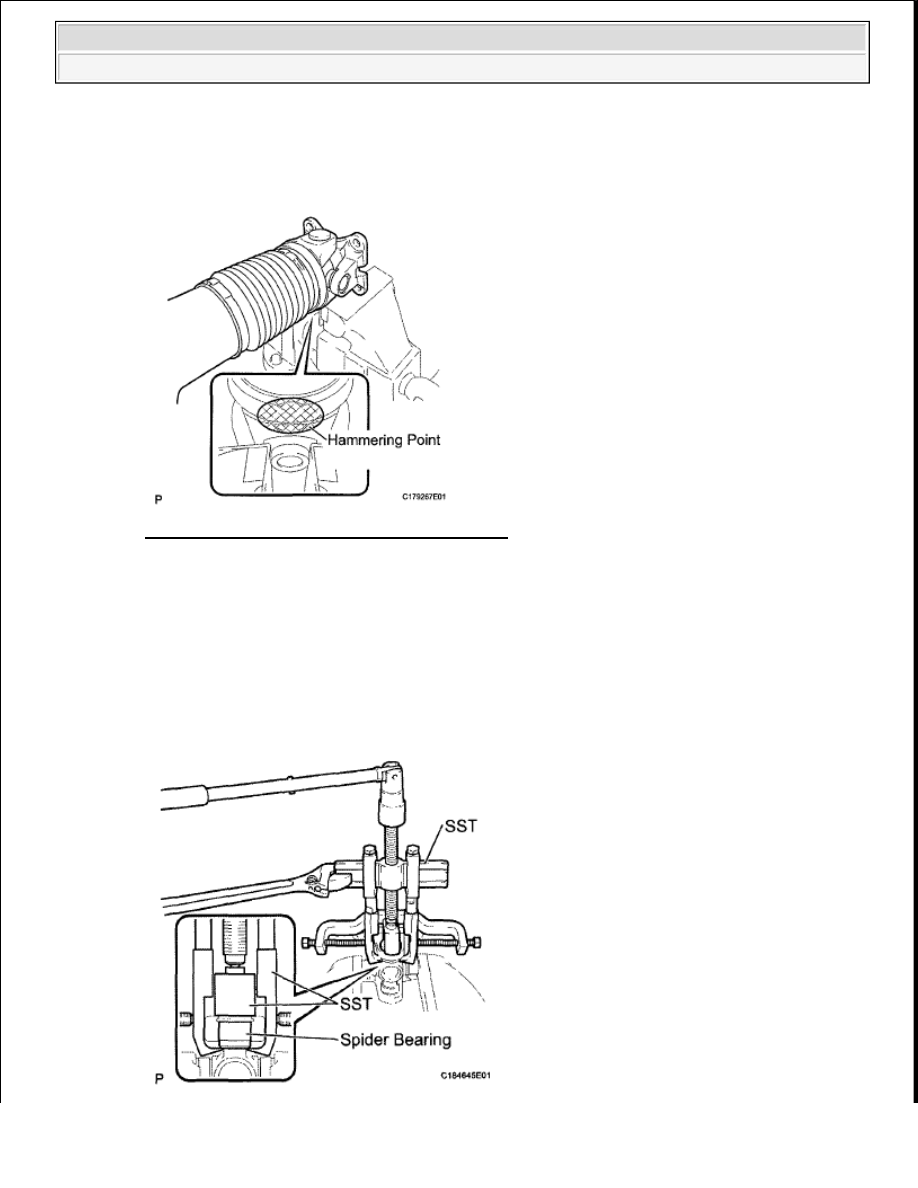

Fig. 89: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Using SST, pull out the universal joint spider bearing from the flange yoke.

SST 09331-60010,09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

NOTE:

Pull out the spider bearing until the SST claws contact the flange
yoke.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































Fig. 90: Pulling Universal Joint Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k. Clamp the protruding universal joint spider bearing in a vise.

l. Using a brass bar and hammer, tap the flange yoke to remove the universal joint spider bearing.

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

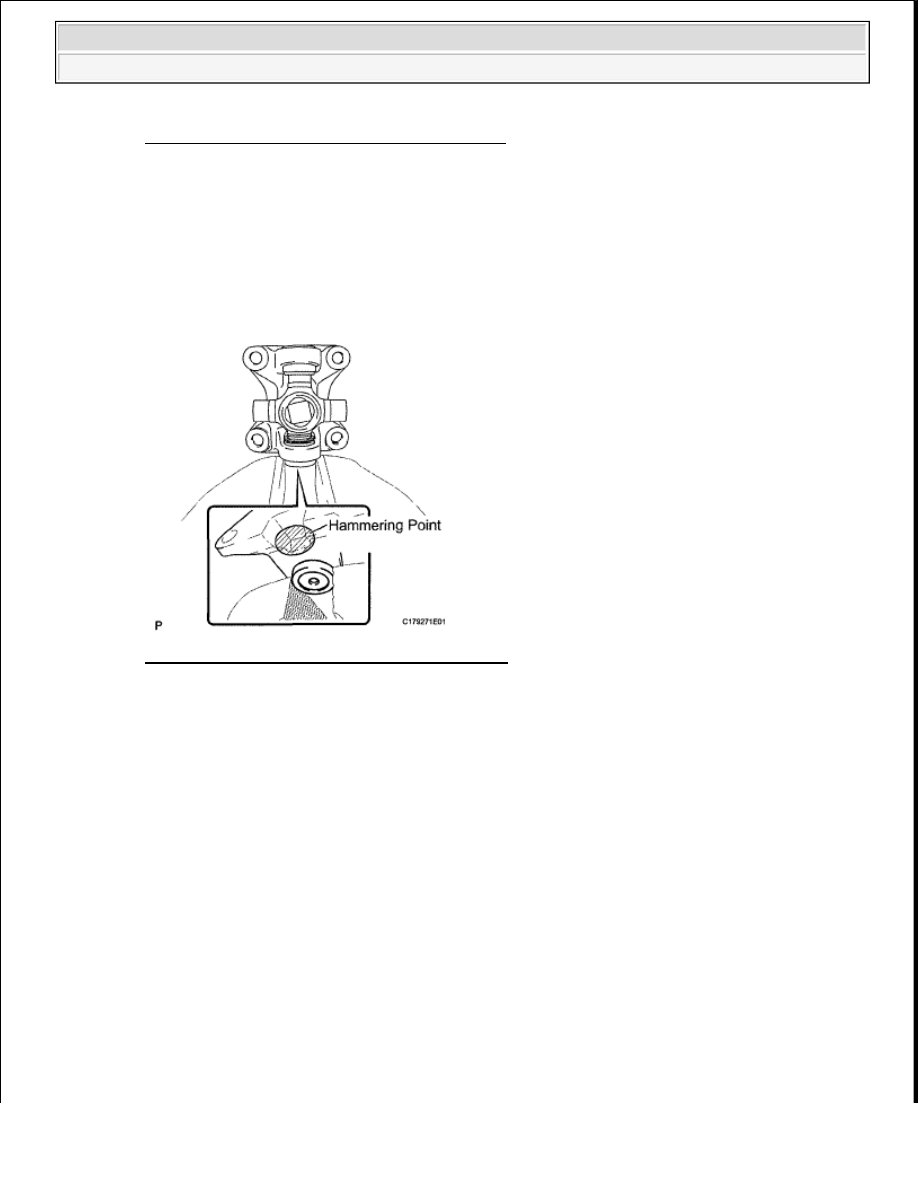

Fig. 91: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

m. Remove the spider from the flange yoke.

INSPECTION

1. INSPECT PROPELLER SHAFT ASSEMBLY (for 2 Joint Type)

a. Using a dial indicator, measure the propeller shaft runout.

Maximum runout:

1.02 mm (0.0402 in.)

If the shaft runout is greater than the maximum, replace the propeller shaft assembly.
