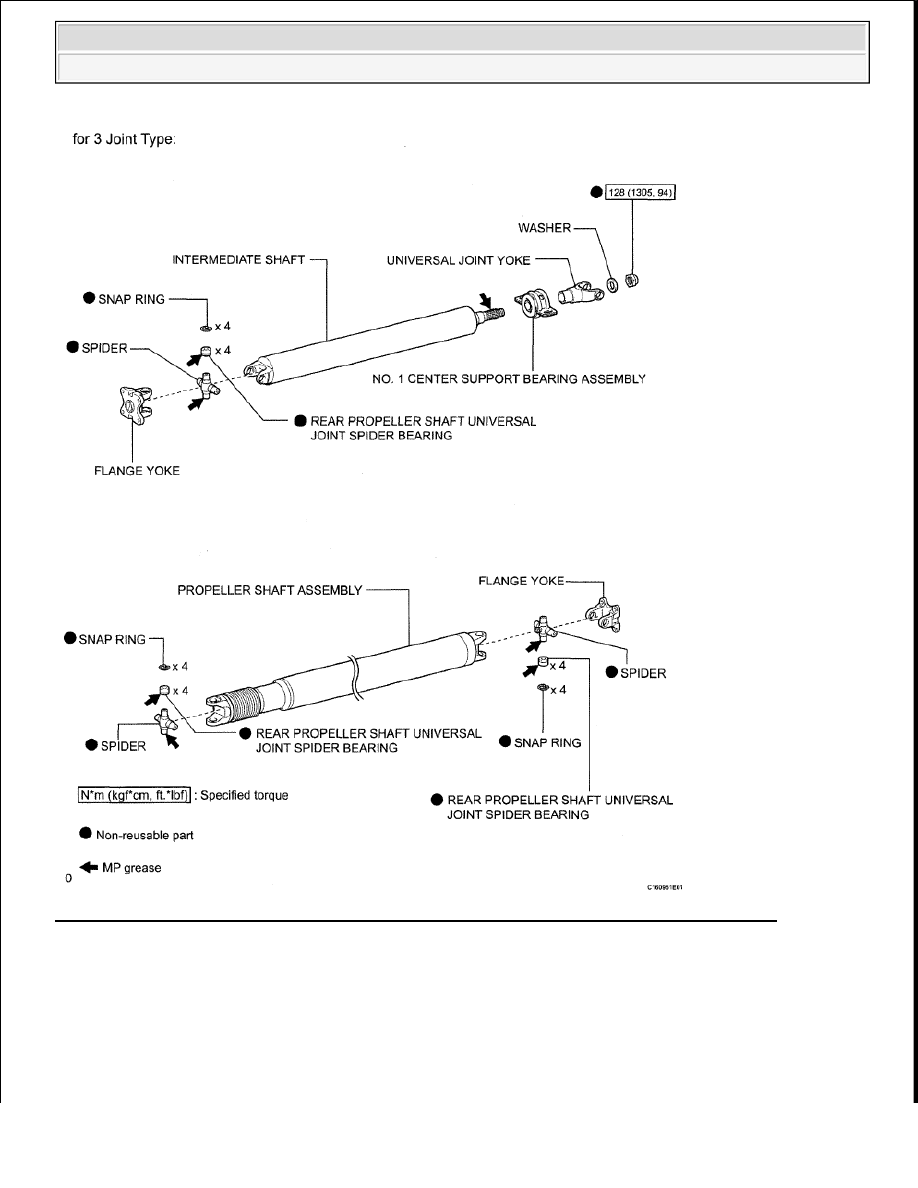

Fig. 67: Identifying Propeller Shaft Assembly Components With Torque Specification (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

a. Remove the 2 bolts and insulator bracket.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































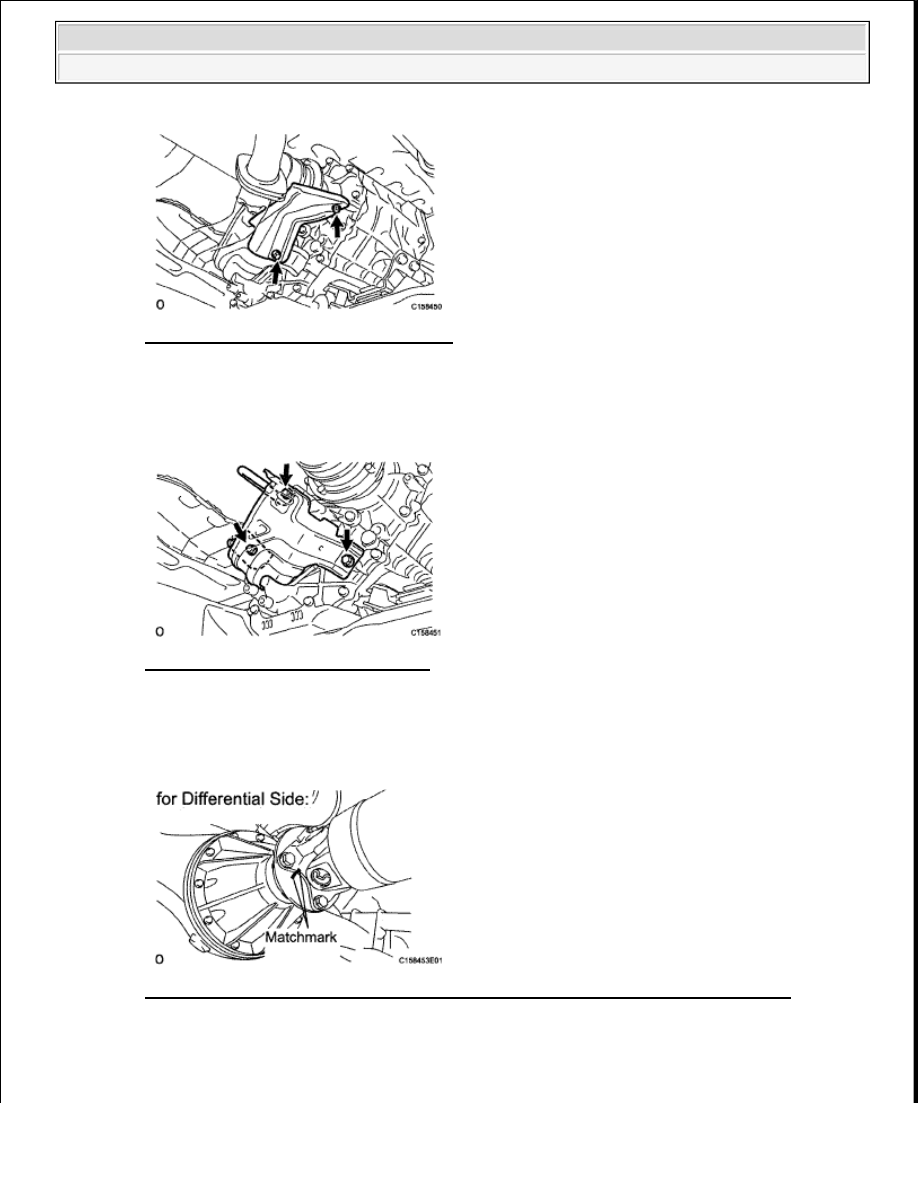

Fig. 68: Locating Insulator Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE TRANSFER HEAT INSULATOR

a. Remove the 3 bolts and heat insulator.

Fig. 69: Locating Heat Insulator Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE PROPELLER SHAFT ASSEMBLY (for 2 Joint Type)

a. Place matchmarks on the propeller shaft flange and differential flange.

Fig. 70: Identifying Matchmarks On Propeller Shaft Flange And Differential Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 nuts and 4 bolts, and disconnect the propeller shaft from differential side.

c. Place matchmarks on the propeller shaft flange and transfer flange.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

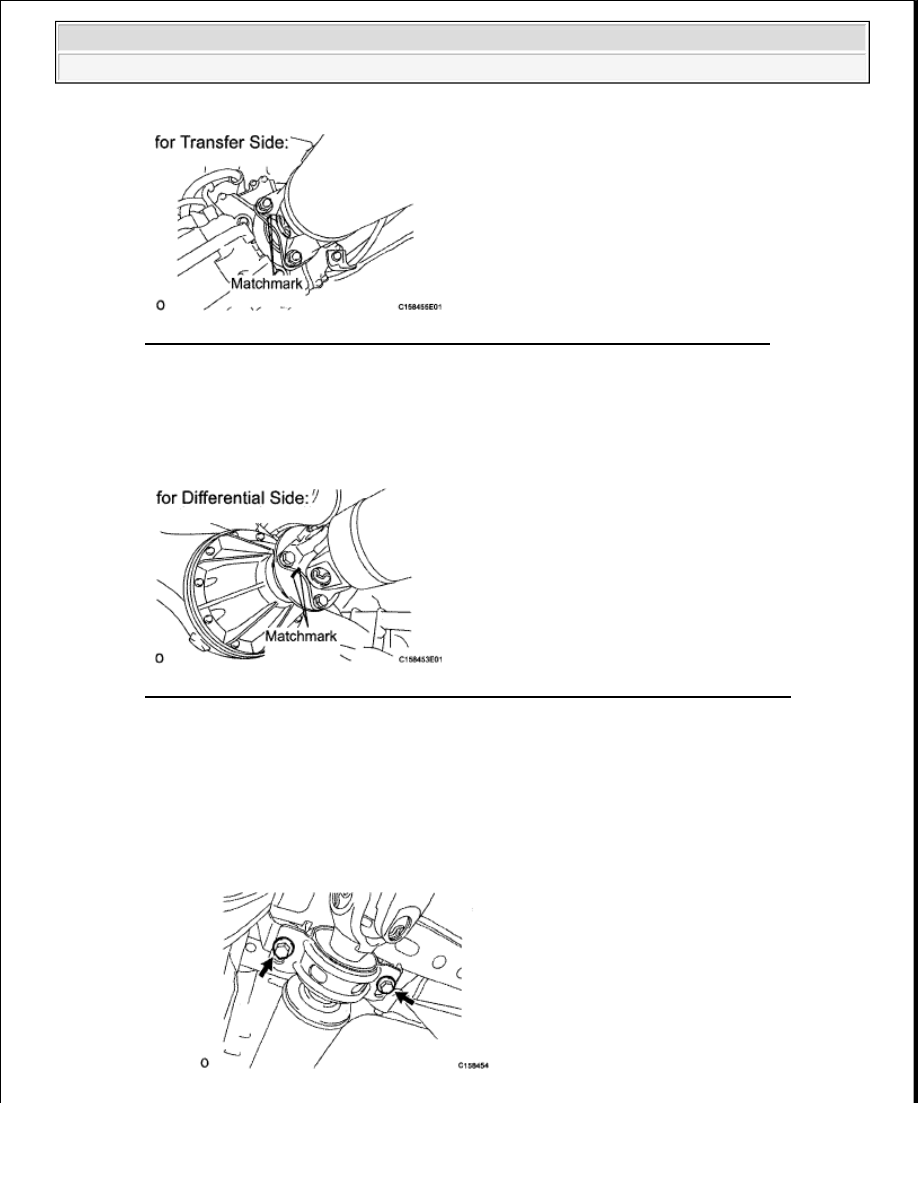

Fig. 71: Identifying Matchmarks On Propeller Shaft Flange And Transfer Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 4 nuts and propeller shaft.

4. REMOVE PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for 3 Joint Type)

a. Place matchmarks on the propeller shaft flange and differential flange.

Fig. 72: Identifying Matchmarks On Propeller Shaft Flange And Differential Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and 4 nuts.

c. w/o Bearing Washer:

1. Remove the 2 mounting bolts from the frame crossmember.

d. w/ Bearing Washer:

1. Remove the 2 mounting bolts and 2 bearing washers from the frame crossmember.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































Fig. 73: Locating Frame Crossmember Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Place matchmarks on the propeller shaft flange and transfer flange.

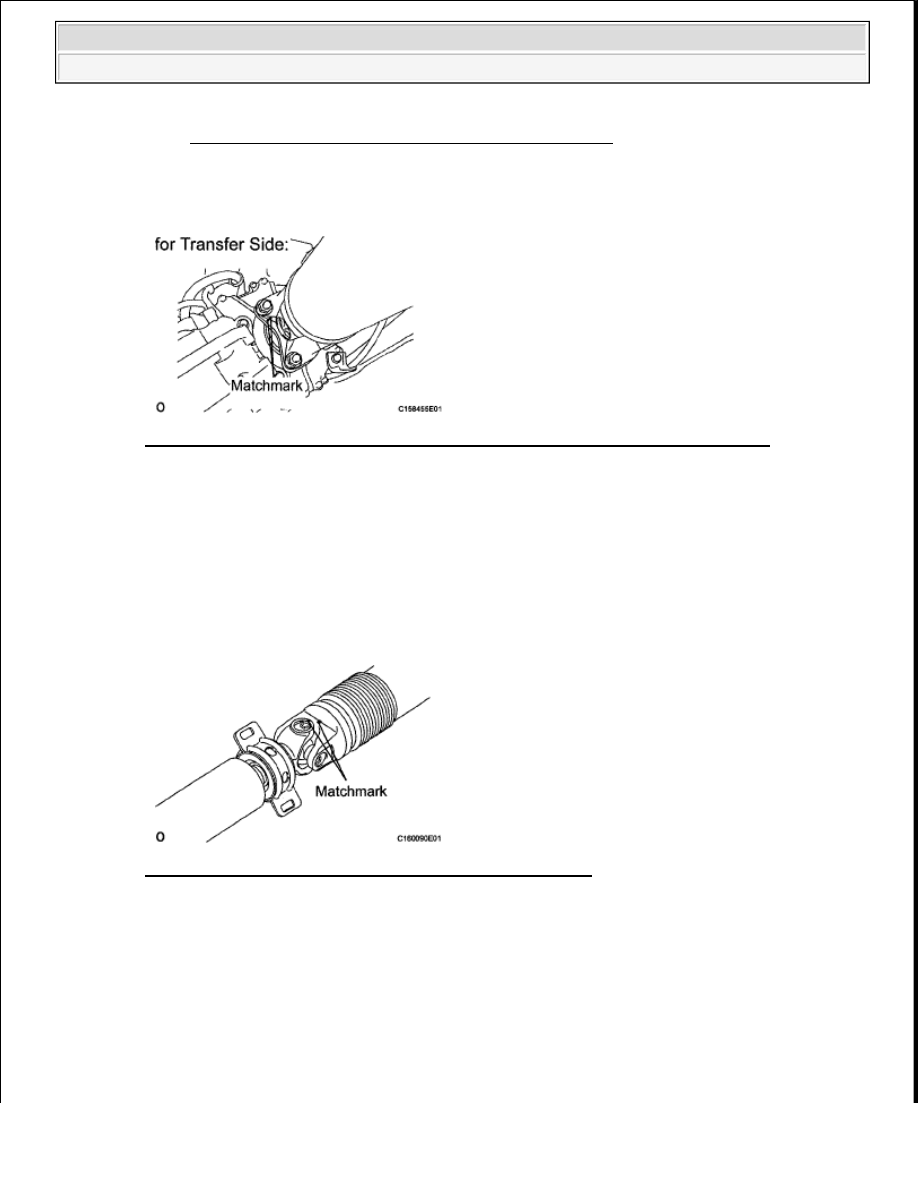

Fig. 74: Identifying Matchmarks On Propeller Shaft Flange And Transfer Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the 4 nuts and propeller shaft.

DISASSEMBLY

1. REMOVE REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING (for 3 Joint

Type)

a. Place matchmarks on the propeller shaft yoke and universal joint yoke.

Fig. 75: Identifying Matchmarks On Propeller Shaft Yoke
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the grease fitting from the spider bearing.
