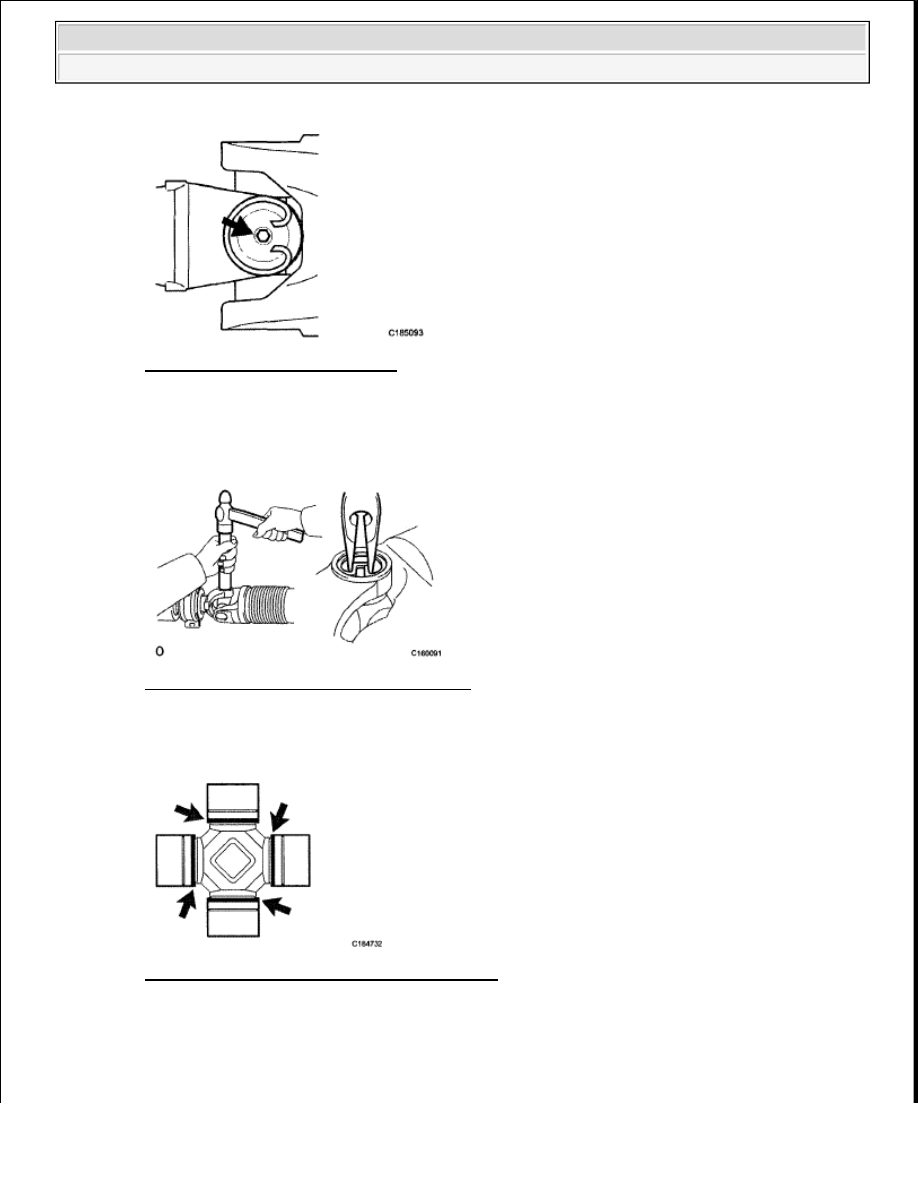

Fig. 76: Locating Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a brass bar and hammer, slightly tap in the 4 spider bearings.

d. Using needle-nose pliers, remove the 4 snap rings from the grooves.

Fig. 77: Removing Snap Rings Of Grooves
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using a screwdriver, remove the 4 slingers of the spider bearing.

Fig. 78: Removing Slingers Of Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Clamp the propeller shaft in a vise between aluminum plates.

g. Using SST, press in spider bearing B until spider bearing A can be clamped in a vise.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































SST 09950-60010 (09951-00290), 09950-40011 (09951-04010, 09952-04010, 09953-04030,
09954-04010, 09957-04010, 09958-04011), 09955-04100

HINT:

Make sure the claws of SST are securely attached to the universal joint yoke.

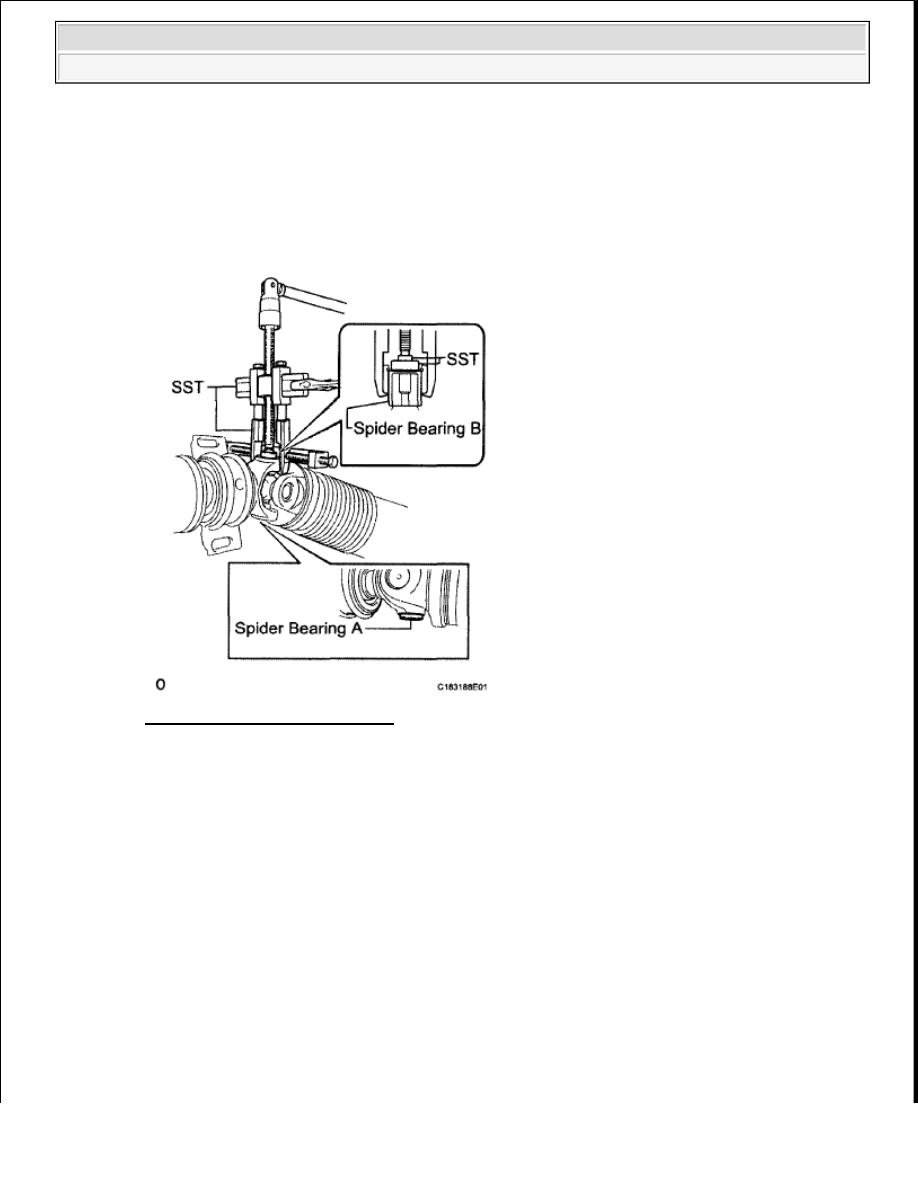

Fig. 79: Pressing Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Clamp the protruding universal joint spider bearing in a vise.

i. Using a brass bar and hammer, tap the universal joint yoke to remove the universal joint spider

bearing.

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

NOTE:

Do not tap the intermediate shaft tube.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

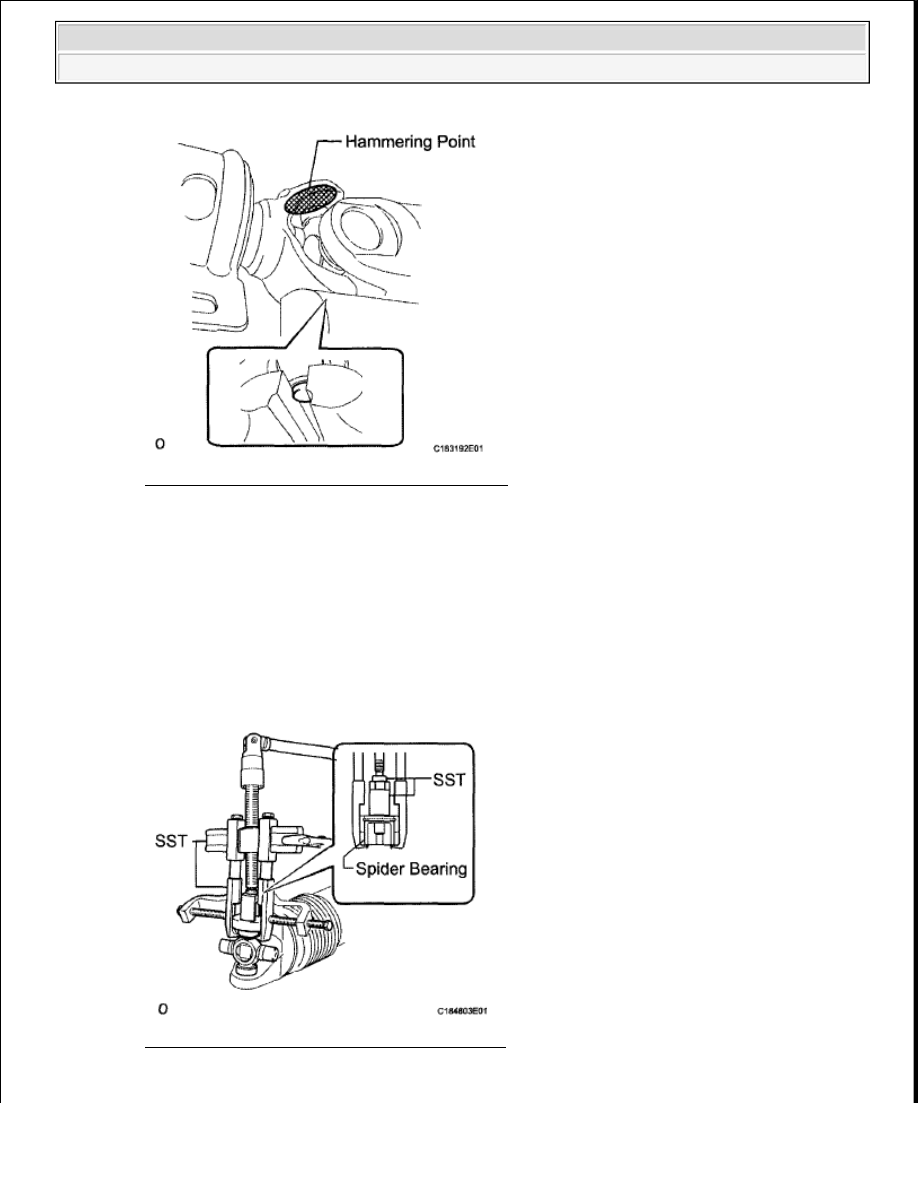

Fig. 80: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Disconnect the intermediate shaft from the propeller shaft.

k. Using SST, pull out the universal joint spider bearing from the propeller shaft yoke.

SST 09331-60010,09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

Fig. 81: Pulling Universal Joint Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Pull out the spider bearing until the SST claws contact the propeller
shaft yoke.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































l. Clamp the protruding universal joint spider bearing in a vise.

m. Using a brass bar and hammer, tap the propeller shaft yoke to remove the universal joint spider

bearing.

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

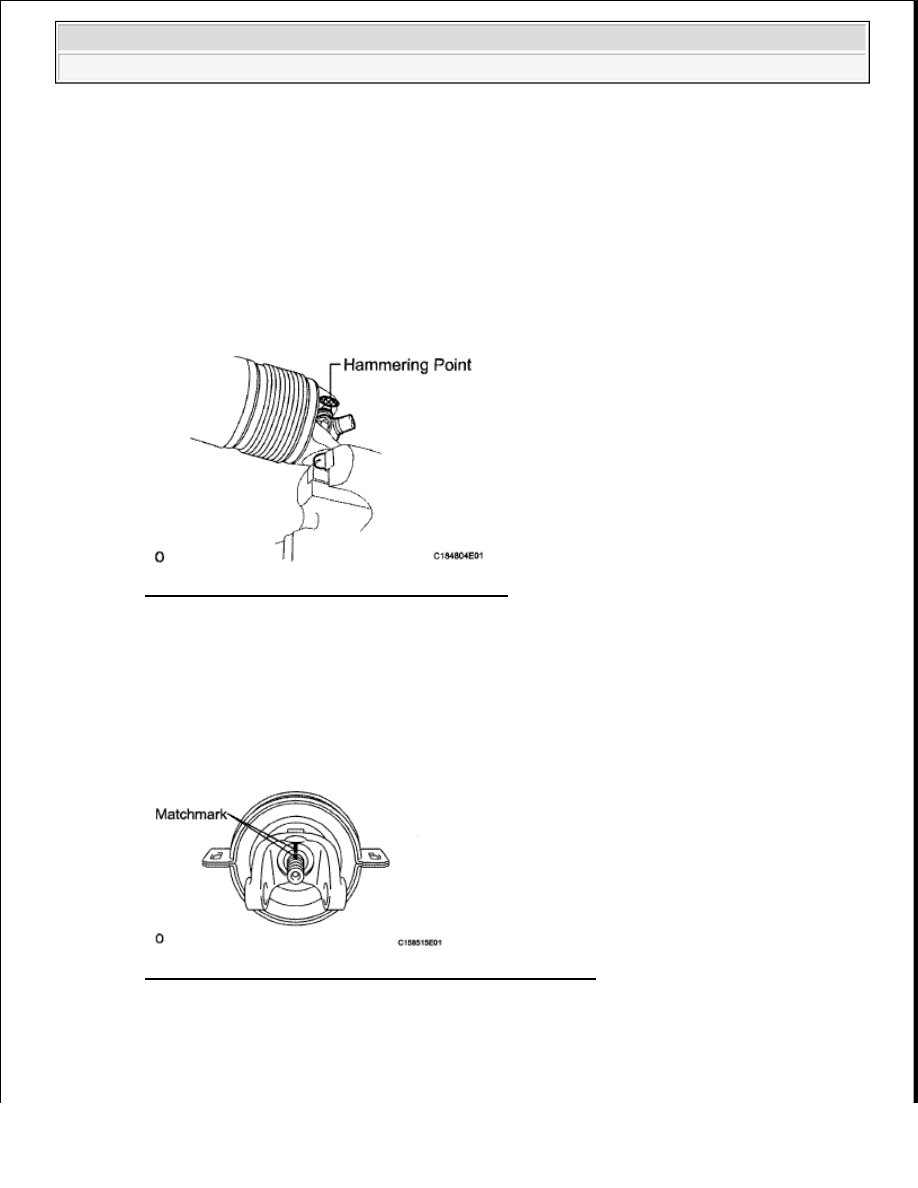

Fig. 82: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

n. Remove the spider from the propeller shaft.

2. REMOVE NO. 1 CENTER SUPPORT BEARING ASSEMBLY (for 3 Joint Type)

a. Fix the center support bearing in a vise.

b. Using a chisel and hammer, loosen the staked part of the lock nut. Then remove the lock nut.

c. Place matchmarks on the joint yoke and shaft.

Fig. 83: Identifying Matchmarks On Joint Yoke And Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using a brass bar and hammer, tap the end of the intermediate shaft to remove the joint yoke,

washer and center support bearing from the intermediate shaft.

3. REMOVE REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

NOTE:

Do not tap the propeller shaft tube.
