a. With the vehicle empty and all 4 tires supported by a lift, or with the vehicle suspension in the full

rebound position, adjust the center bearing so that dimension A (the distance from the front surface
of the center bearing housing to the back surface of the intermediate shaft) is as shown in the chart
below.

HINT:

Measure dimension A (the distance from the front surface of the center bearing housing to the back
surface of the intermediate shaft) at 3 places and make adjustments so that the measured
dimensions are equal.

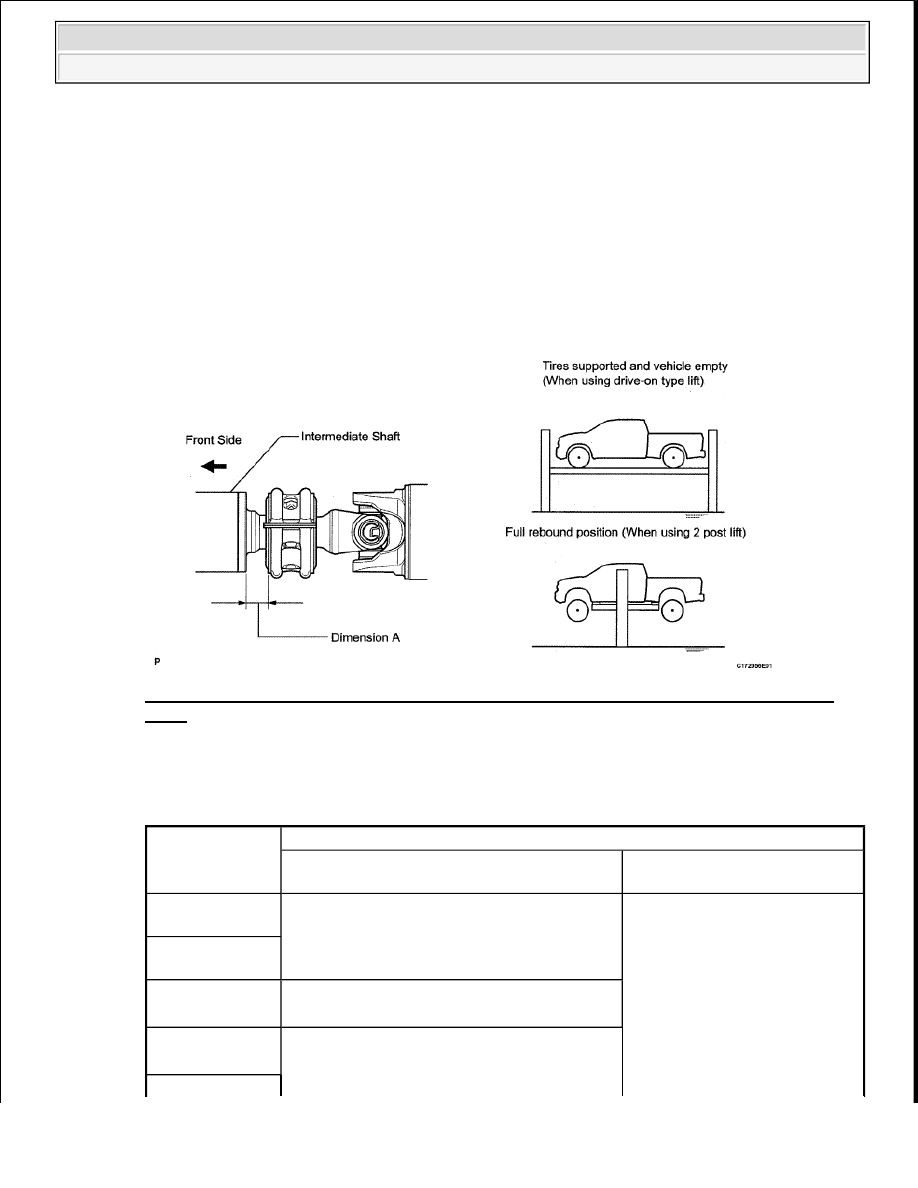

Fig. 57: Identifying Distance Front Surface Of Center Bearing Housing And Intermediate
Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard dimension A

STANDARD DIMENSION REFERENCE

Vehicle model

Dimension A

Tires supported and vehicle empty (When

using drive-on type lift)

Full rebound position (When

using 2 post lift)

GSK51L-

CRASKA

23.0 mm (0.906 in.)

GSK51L-

THADKA

GSK51L-

THADKA

(1)

19.0 mm(0.748 in)

UCK51L-

CRALKA

(2)

24.0 mm (0.945 in.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































b. Check that the center line of the bracket is at right angles to the shaft axial direction.

c. Tighten the 2 mounting bolts.

Torque: 40 N*m (410 kgf*cm, 30 ft.*lbf)

UCK51L-

CRASKA

(2)

16.0 mm (0.630 in.)

UCK51L-

THADKA

22.0 mm (0.866 In.)

UCK51L-

THADKA

(1)

19.0 mm(0.748 in)

UCK52L-

CHASKA

22.0 mm (0.866 in.)

USK51L-

CRTLKA

(2)

23.0 mm (0.906 in.)

USK51L-

CRTSKA

(2)

USK51L-

THTDKA

21.0 mm (0.827 in.)

USK52L-
CHTSKA

UCK51L-

PSASKA

(2)

24.0 mm (0.945 in.)

UCK51L-

PSALKA

(2)

USK51L-

PSTSKA

(2)

USK51L-

PSTLKA

(2)

(1)

for 5 leaf spring

(2)

includes Off road package



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































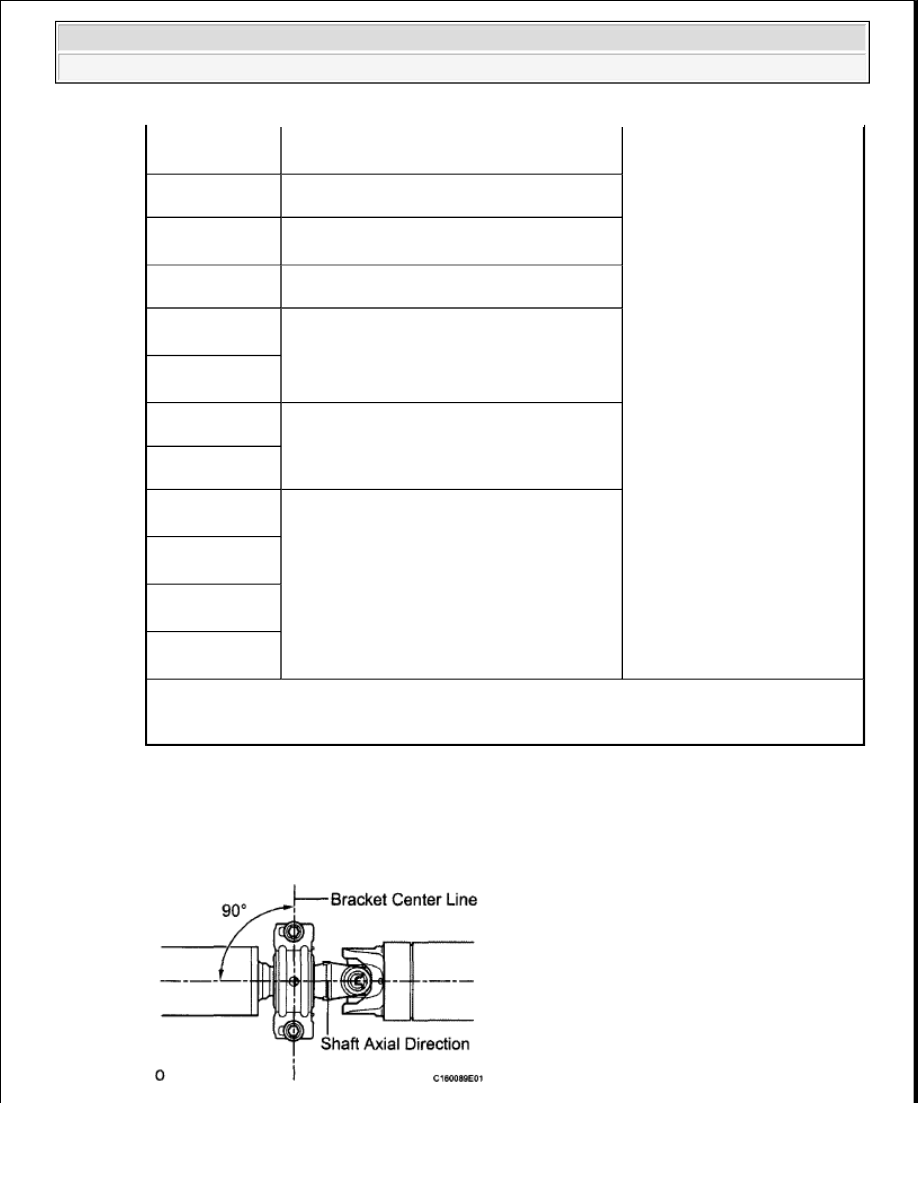

Fig. 58: Checking Center Line Of Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSPECT PROPELLER SHAFT ANGLE (for 3 Joint Type)

a. Measure the No. 1 joint angle.

1. Using SST, measure and record the angle of the intermediate shaft (C).

SST 09370-50010

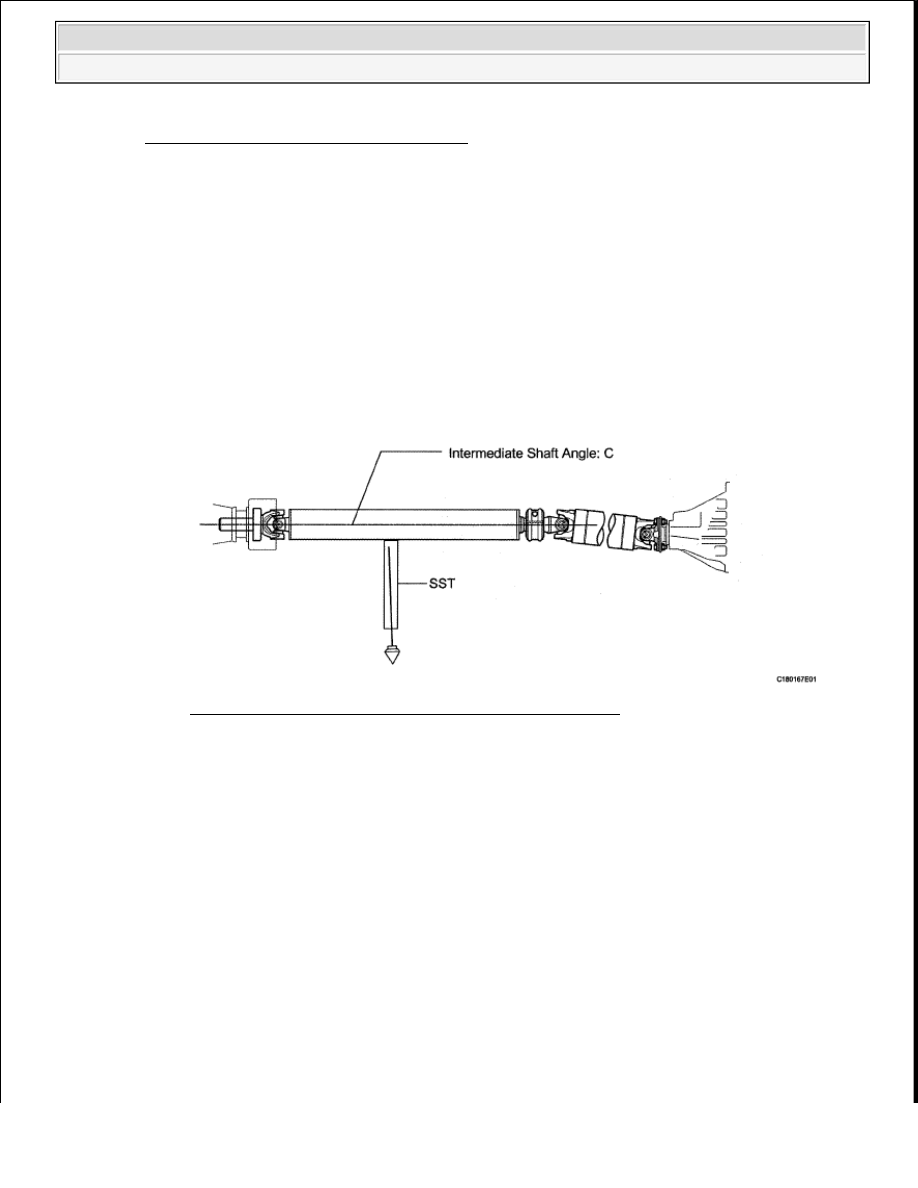

Fig. 59: Measuring Record Angle Of Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Subtract the angle of the extension housing flange (A) measured before installing the

propeller shaft from the angle of the intermediate shaft (C) to calculate the No. 1 joint angle.

No. 1 joint angle:

Angle of intermediate shaft (C) - Angle of extension housing flange (A)

NOTE:



Perform the inspection on a level surface.



Perform the inspection with the vehicle empty.



Perform the inspection with all wheels on the ground.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































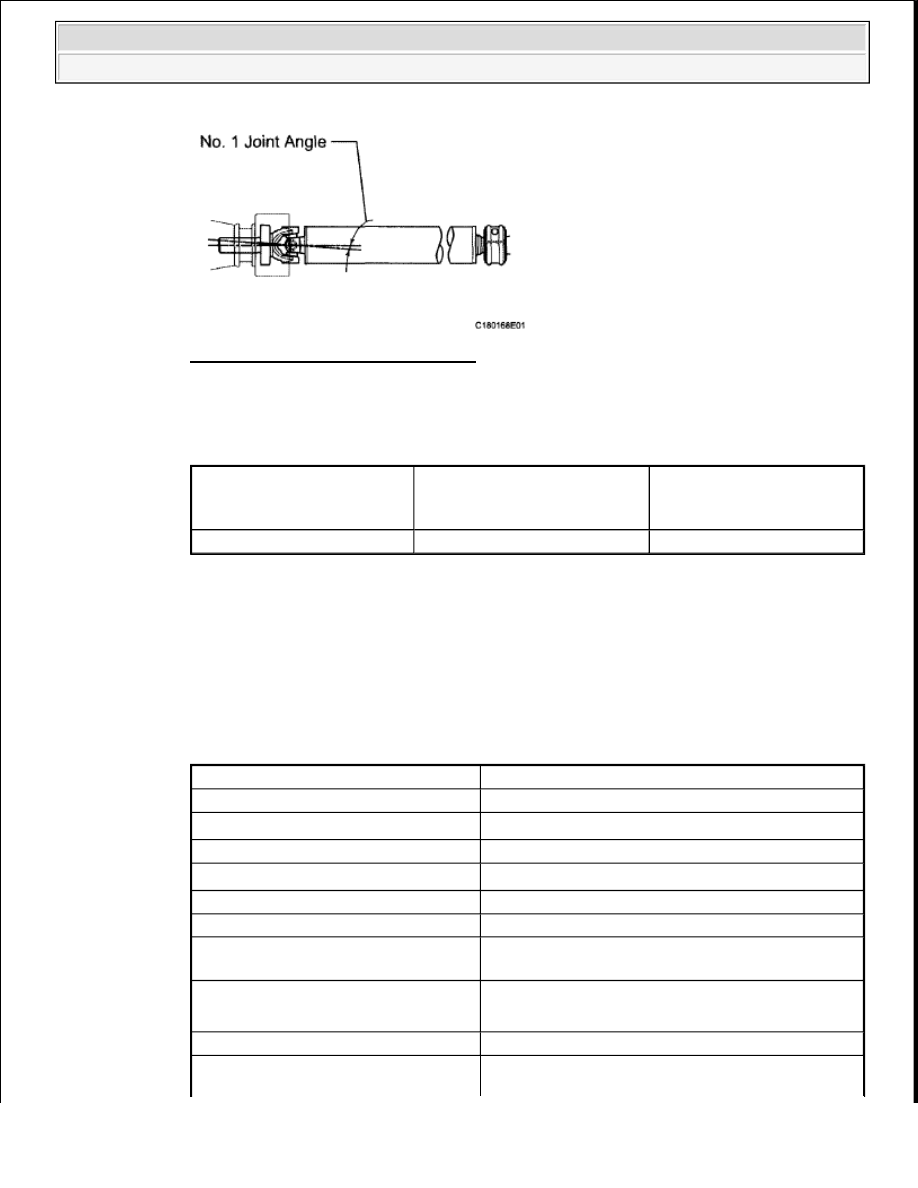

Fig. 60: Identifying No. 1 Joint Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Measured Value (Reference)

INTERMEDIATE SHAFT ANGLE MEASURED VALUE REFERENCE

HINT:



Using the following chart, check if the calculated No. 1 joint angle is within the
specified value.



The tolerance is +/-0°60' (1.00°).

Standard No. 1 joint angle

VEHICLE MODEL SPECIFICATION

Intermediate Shaft Angle

Measured Value (C)

Extension Housing Flange

Angle Measured Value (A)

No. 1 Joint Angle

(Calculated Value) (C) -

(A)

3°15' (3.25°)

4°00' (4.00°)

-0°45' (-0.75°)

Vehicle model

No. 1 joint angle

GSK51L-THADKA

-0°02' +/-0°60' (-0.03° +/-1.00°)

GSK51L-THADKA

(1)

-0°47' +/-0°60' (-0.78° +/-1.00°)

UCK51L-THADKA

0°41' +/-0°60' (0.68° +/-1.00°)

UCK51L-THADKA

(1)

-0°05' +/-0°60' (-0.08° +/-1.00°)

USK51L-THTDKA

0°41' +/-0°60' (0.68° +/-1.00°)

GSK51L-CRASKA

-0°02' +/-0°60' (-0.03° +/-1.00°)

UCK51L-CRASKA
UCK51L-CRALKA

0°41' +/-0°60' (0.68° +/-1.00°)

UCK51L-CRASKA

(2)



UCK51L-CRALKA

(2)

0°41' +/-0°60' (0.68° +/-1.00°)

UCK52L-CHASKA

0°58' +/-0°60' (0.97° +/-1.00°)

USK51L-CRTSKA

0°41' +/-0°60' (0.68° +/-1.00°)
