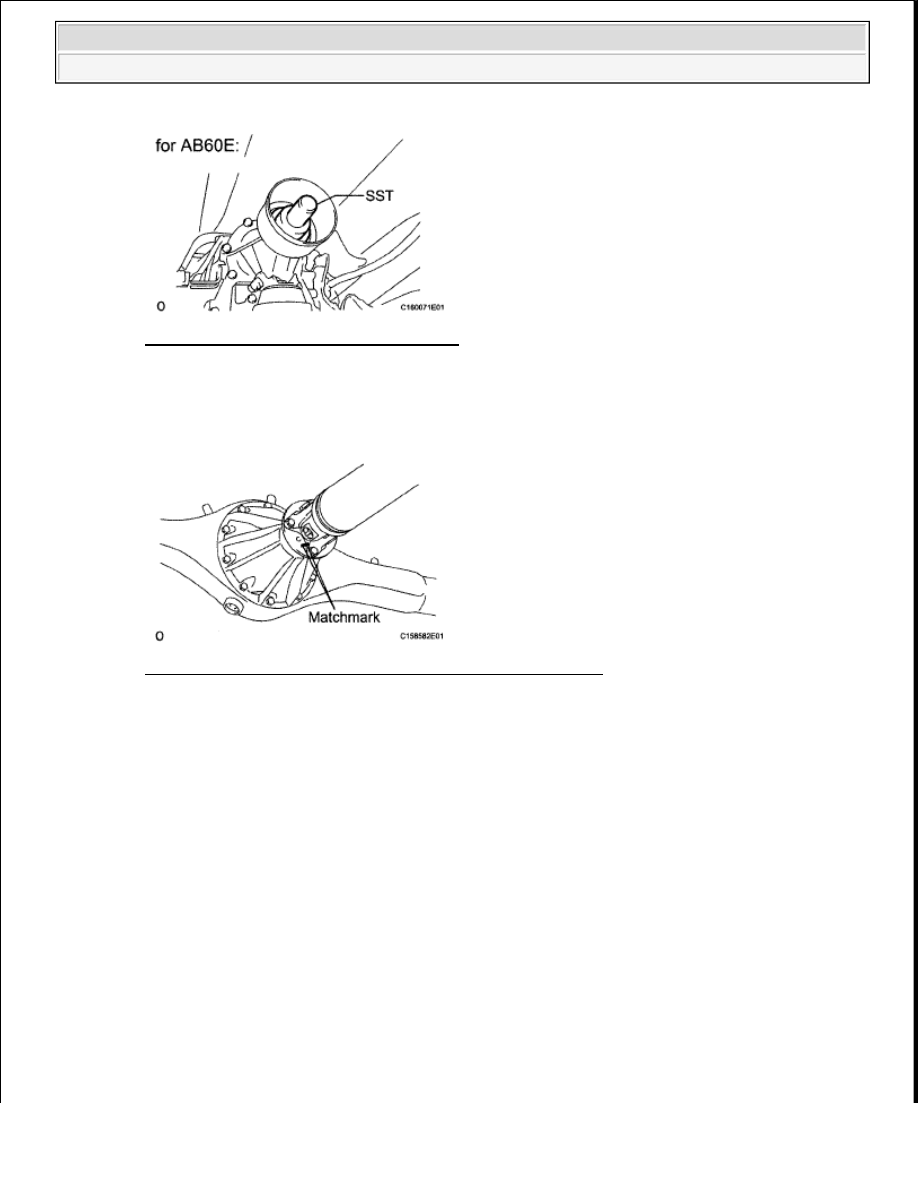

Fig. 48: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the sleeve yoke into the transmission.

d. Align the matchmarks on the propeller shaft flange and differential flange.

Fig. 49: Identifying Matchmarks On Propeller Shaft Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the propeller shaft to the differential side, and install the 4 bolts and 4 nuts.

Torque: 70 N*m (714 kgf*cm, 52 ft.*lbf)

2. MEASURE EXTENSION HOUSING AND DIFFERENTIAL FLANGE ANGLE (for 3 Joint Type)

HINT:

As the extension housing and rear differential flange angles are necessary when measuring the installation
angle of the propeller shaft, measure the angle of the extension housing and rear differential flange before
installing the propeller shaft.

a. Using SST, measure and record the angle of the extension housing flange (A).

NOTE:



Perform the inspection on a level surface.



Perform the inspection with the vehicle empty.



Perform the inspection with all wheels on the ground.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































SST 09370-50010

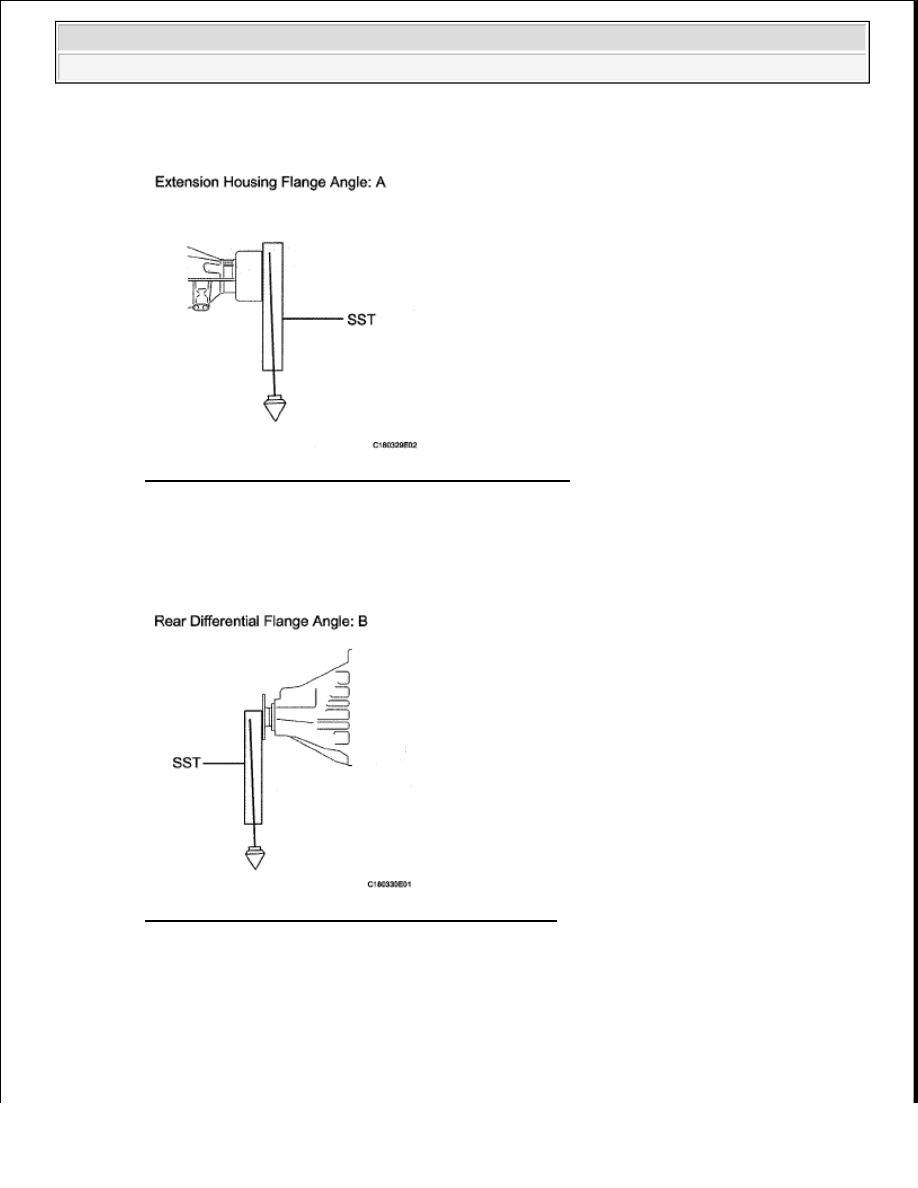

Fig. 50: Measuring Angle Of Extension Housing Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, measure and record the angle of the rear differential flange (B).

SST 09370-50010

Fig. 51: Measuring Angle Of Rear Differential Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. TEMPORARILY INSTALL PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for

3 Joint Type)

a. Remove SST from the transmission.

SST 09325-40010



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

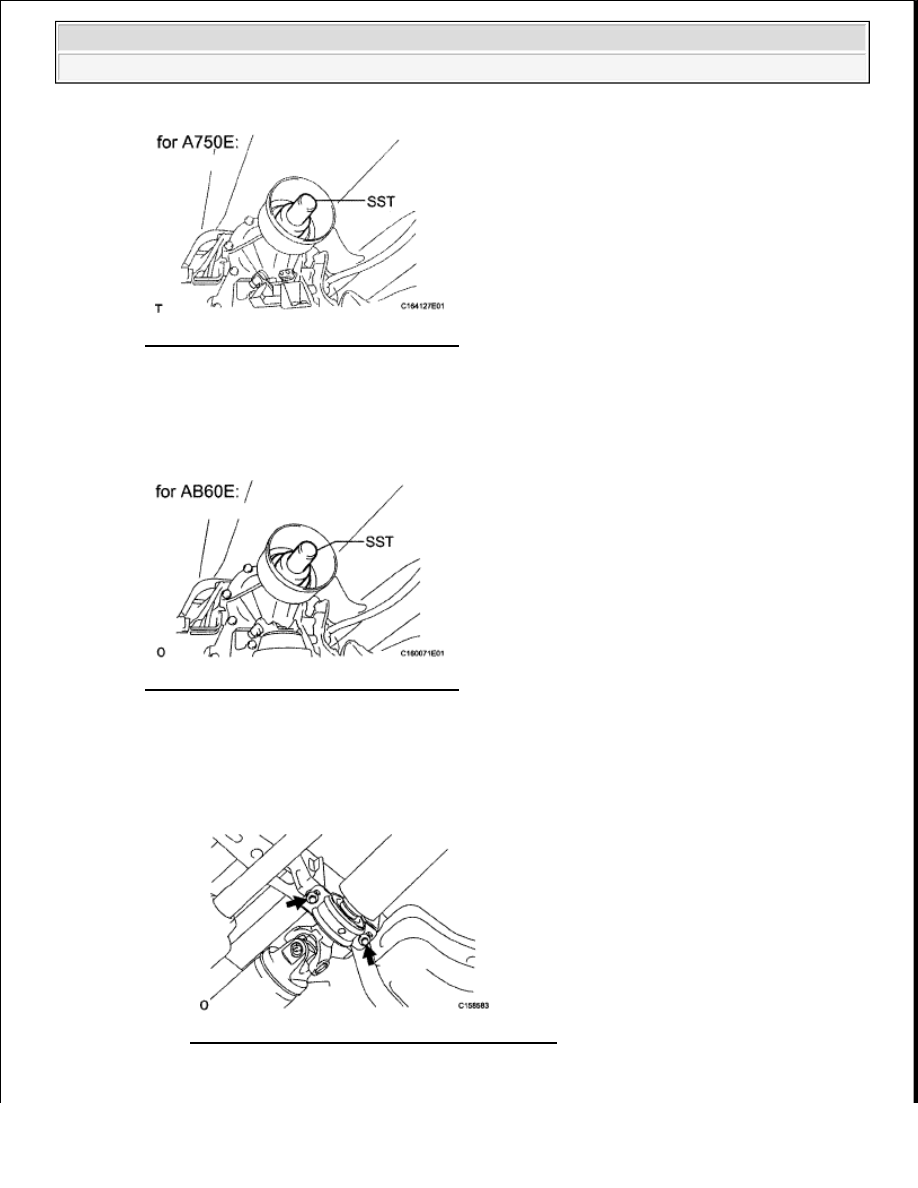

Fig. 52: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove SST from the transmission.

SST 09325-60010

Fig. 53: Inserting SST Into Transmission
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the sleeve yoke into the transmission.

d. w/o Bearing Washer:

1. Temporarily install the center support bearing to the crossmember with the 2 mounting bolts.

Fig. 54: Locating Crossmember Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

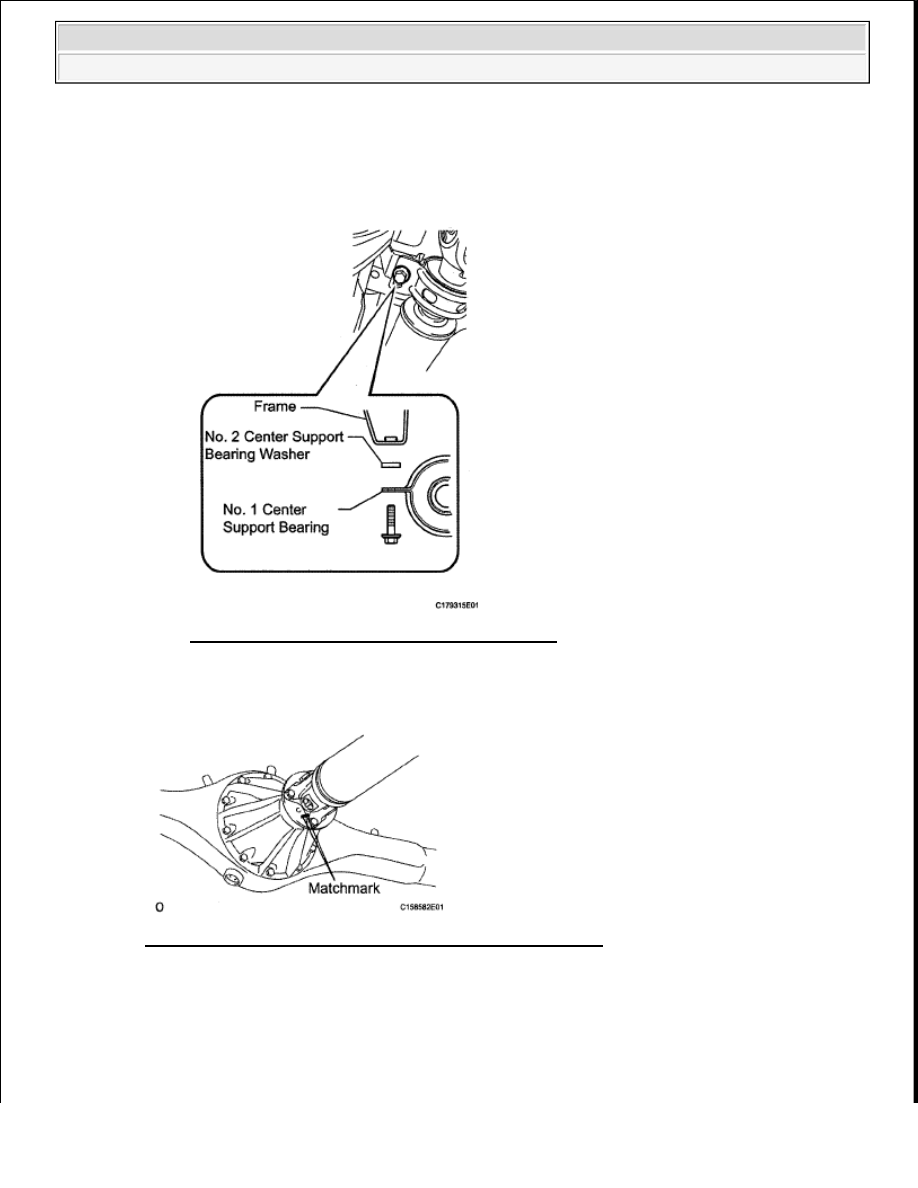

e. w/ Bearing Washer:

1. Temporarily install the center support bearing to the crossmember with the 2 bearing washers

and 2 mounting bolts.

Fig. 55: Locating Crossmember Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Align the matchmarks on the propeller shaft flange and differential flange.

Fig. 56: Identifying Matchmarks On Propeller Shaft Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Connect the propeller shaft to the differential side, and install the 4 bolts and 4 nuts.

Torque: 70 N*m (714 kgf*cm, 52 ft.*lbf)

4. TIGHTEN PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for 3 Joint Type)
