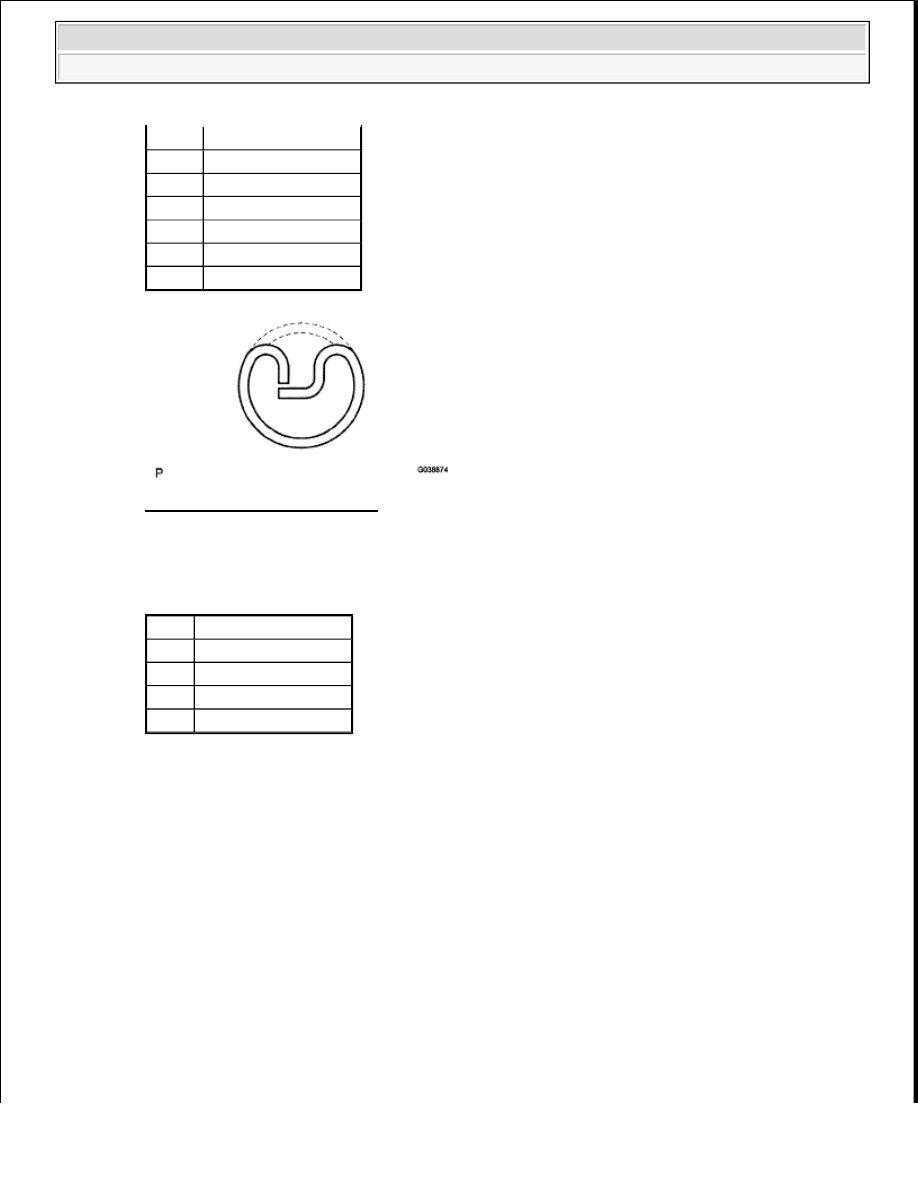

Fig. 34: Identifying Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Snap ring type for aluminum yoke

THICKNESS CHART

e. Temporarily install the spider and 2 universal joint spider bearings into the sleeve yoke.

f. Using SST, press the universal joint spider bearing into the universal joint sleeve yoke until the

groove can be seen.

SST 09950-40011 (09951-04020,09952-04010, 09953-04020, 09954-04020, 09955-04051, 09957-
04010), 09950-60010 (09951-00290), 09336-16010

Color Thickness

Purple 1.46 mm (0.0574 In.)

Black 1.49 mm (0.0586 In.)

Copper 1.51 mm (0.0594 In.)

White 1.56 mm (0.0614 In.)

Yellow 1.59 mm (0.0625 In.)

Blue 1.64 mm (0.0646 In.)

Color

Thickness

Black 1.52 mm (0.0598 In.)
Black 1.54 mm (0.0606 in.)
Black 1.57 mm (0.0618 in.)
Black 1.62 mm (0.0638 in.)

NOTE:



Use new snap rings.



If possible, use snap rings of the same thickness for both sides.

NOTE:

Confirm that the universal joint spider moves smoothly while
pressing in the bearing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

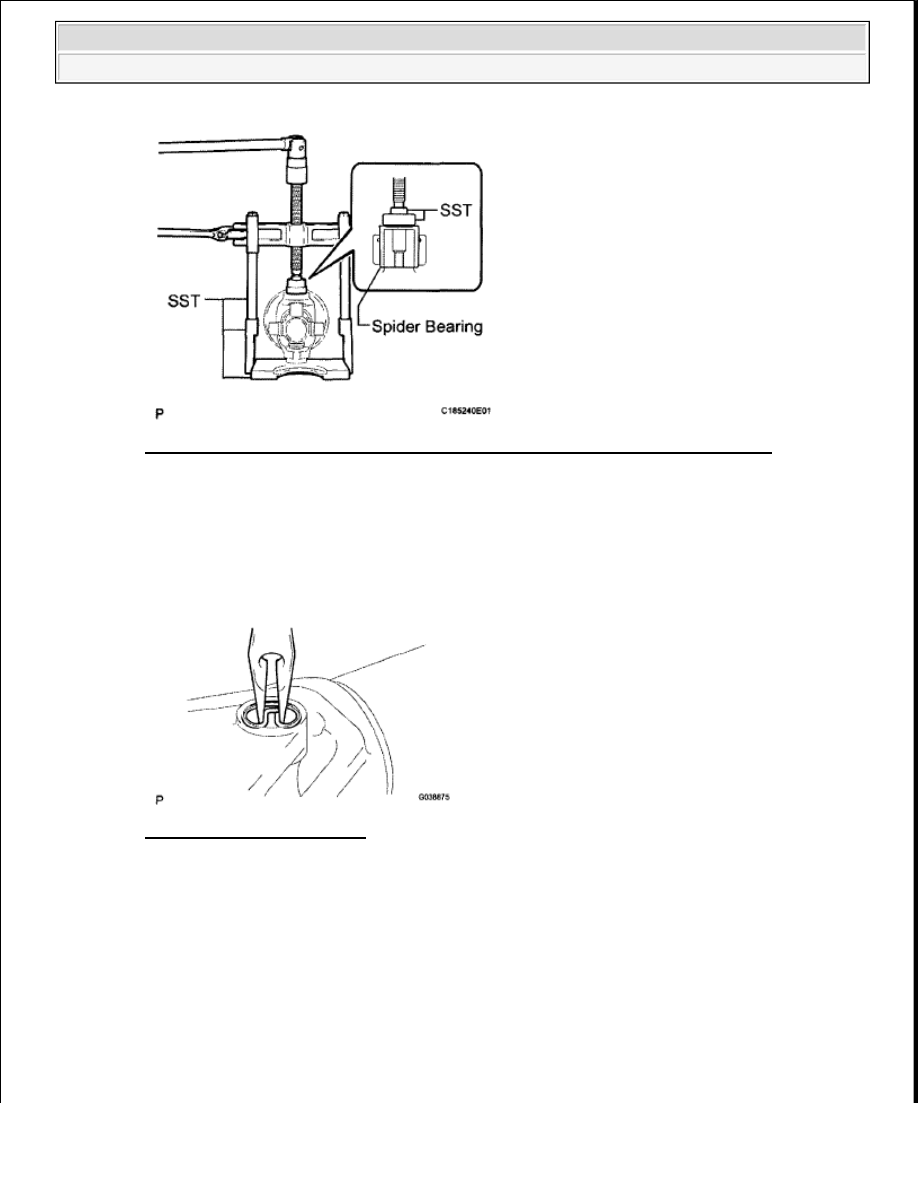

Fig. 35: Pressing Universal Joint Spider Bearing Into Universal Joint Sleeve Yoke
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Using needle-nose pliers, install the previously selected snap ring into the groove of the yoke.

HINT:

Use the same installation procedure for the universal joint spider bearing on the opposite side.

Fig. 36: Installing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Temporarily install the spider and 2 universal joint spider bearings into the shaft yoke.

i. Using SST, press the universal joint spider bearing into the shaft yoke until the groove can be seen.

SST 09950-40011 (09951-04020,09952-04010, 09953-04020, 09954-04020, 09955-04051, 09957-
04010), 09950-60010 (09951-00290), 09336-16010



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

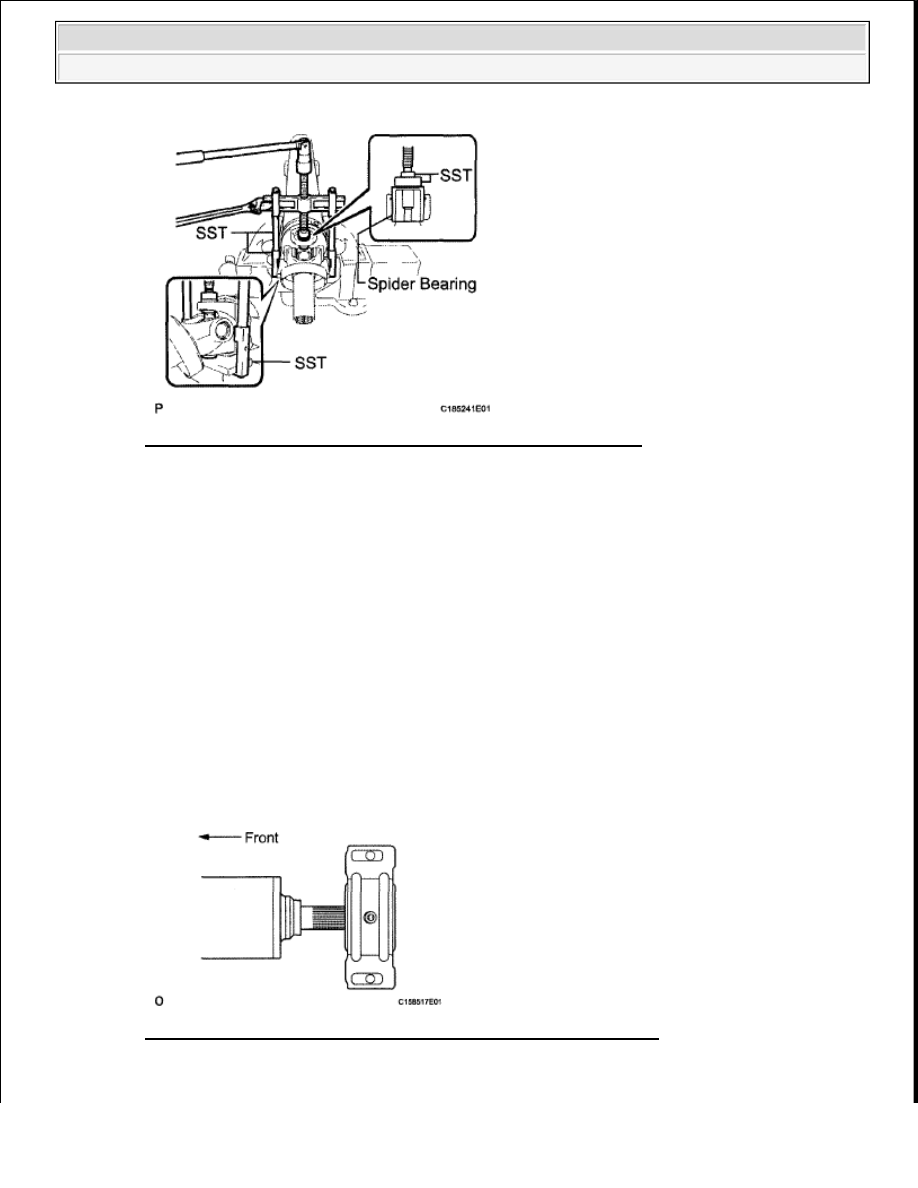

Fig. 37: Pressing Universal Joint Spider Bearing Into Shaft Yoke
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Using needle-nose pliers, install the previously selected snap ring into the groove on the shaft yoke.

HINT:

Use the same installation procedure for the universal joint spider bearing on the opposite side.

2. INSTALL NO. 1 CENTER SUPPORT BEARING ASSEMBLY (for 3 Joint Type)

a. Coat the splines of the intermediate shaft with MP grease.

b. Install the center support bearing to the intermediate shaft.

Fig. 38: Identifying Center Support Bearing To Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Position SST (09336-16010) so that the cutout faces the shaft
tube.



Confirm that the universal joint spider moves smoothly while
pressing in the bearing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































c. Align the matchmarks on the joint yoke and intermediate shaft.

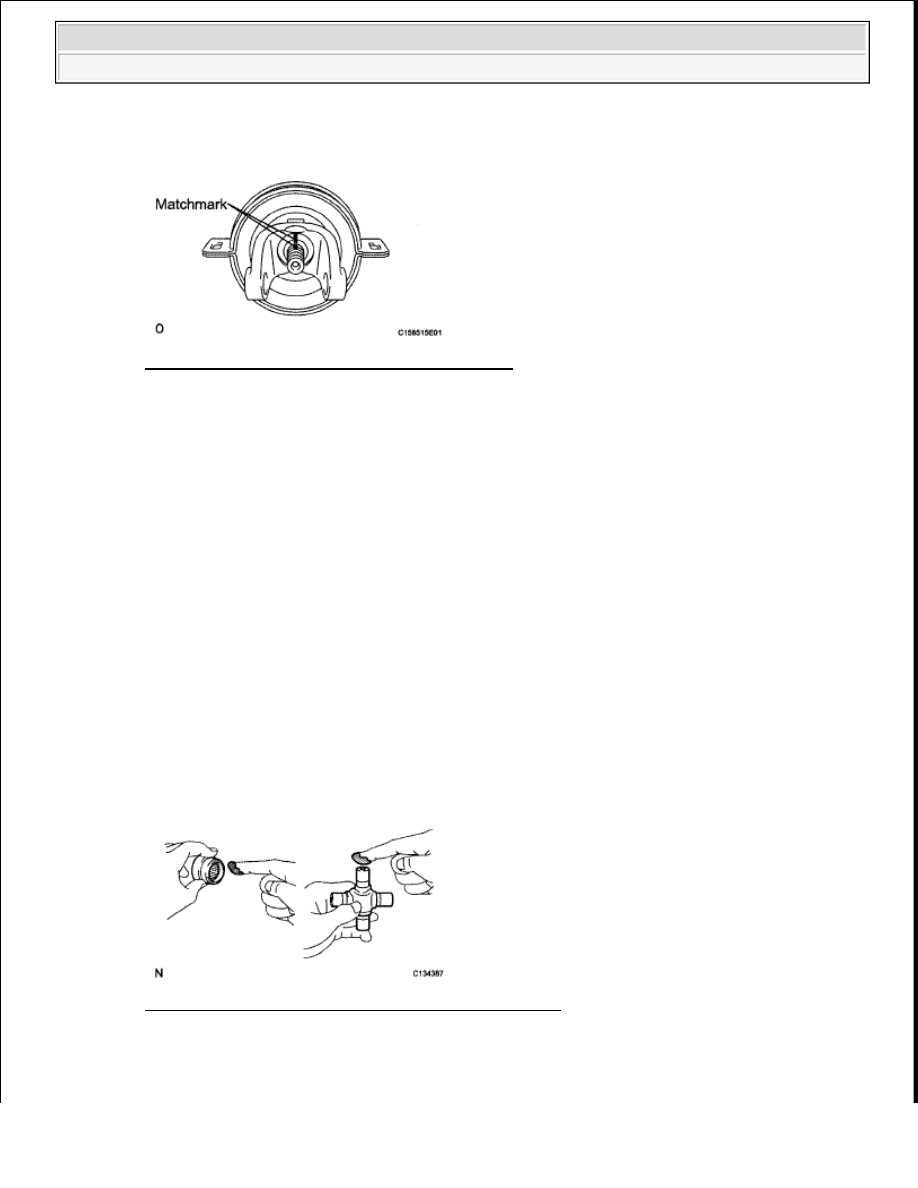

Fig. 39: Identifying Matchmarks On Joint Yoke
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the washer.

e. Clamp the yoke in a vise, and press the bearing into position by installing a new lock nut.

Torque: 128 N*m (1305 kgf*cm, 94 ft.*lbf)

f. Loosen the lock nut.

g. Tighten the lock nut again.

Torque: 128 N*m (1305 kgf*cm, 94 ft.*lbf)

h. Using a chisel and hammer, stake the lock nut.

3. INSTALL REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING (for 3 Joint

Type)

a. Apply MP grease to a new spider and 4 new bearings.

HINT:

Be careful not to apply too much grease.

Fig. 40: Applying MP Grease To Spider And Bearings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure dimension A between the snap ring grooves.
