k. Clamp the protruding universal joint spider bearing in a vise.

l. Using a brass bar and hammer, tap the propeller shaft yoke to remove the universal joint spicier

bearing.

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

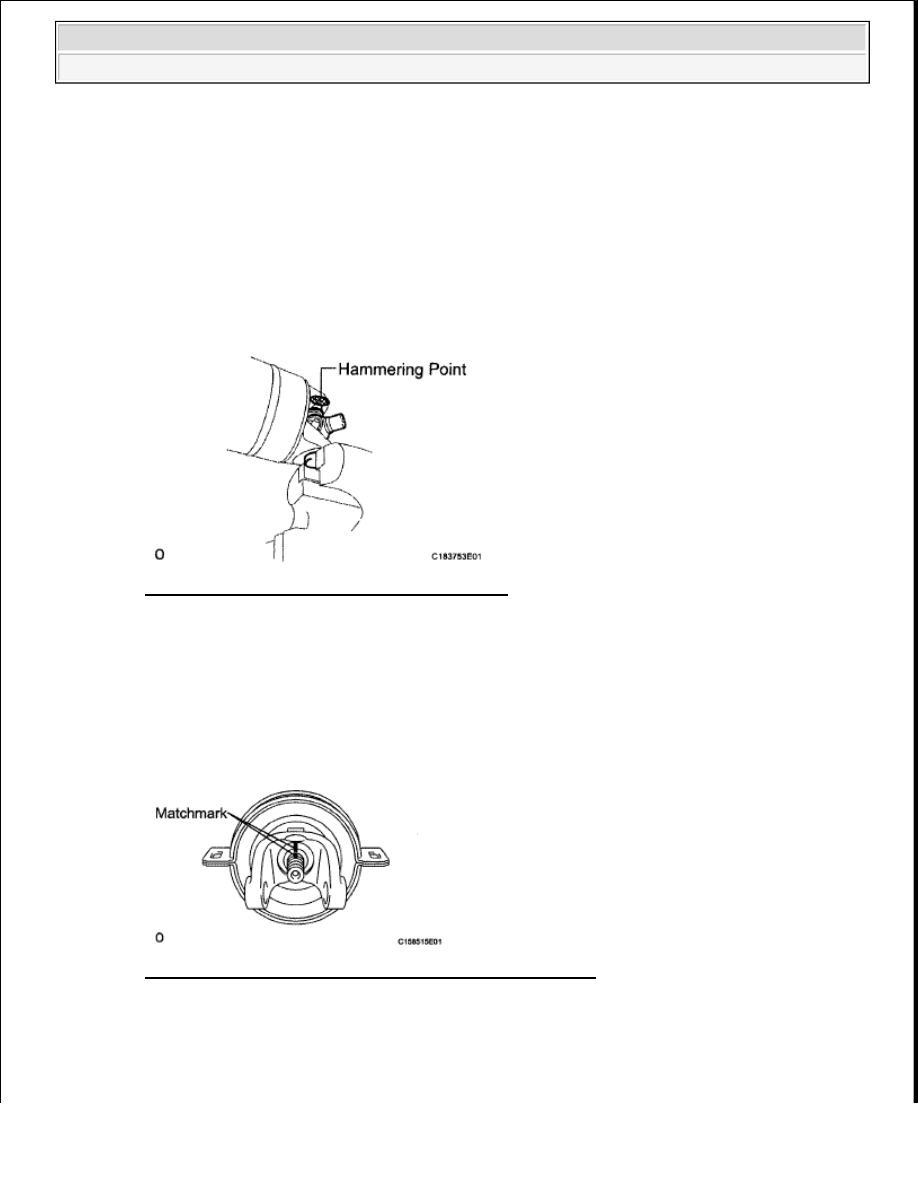

Fig. 18: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

m. Remove the spider from the propeller shaft.

2. REMOVE NO. 1 CENTER SUPPORT BEARING ASSEMBLY (for 3 Joint Type)

a. Fix the center support bearing in a vise.

b. Using a chisel and hammer, loosen the staked part of the lock nut. Then remove the lock nut.

c. Place matchmarks on the joint yoke and shaft.

Fig. 19: Identifying Matchmarks On Joint Yoke And Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using a brass bar and hammer, tap the end of the intermediate shaft to remove the joint yoke,

washer and center support bearing from the intermediate shaft.

3. REMOVE REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

NOTE:

Do not tap the propeller shaft tube.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































HINT:

Use the same removal procedure for both the sleeve yoke side and flange yoke side universal joint spider
bearings.

a. Place matchmarks on the flange yoke and shaft, and the sleeve yoke and shaft.

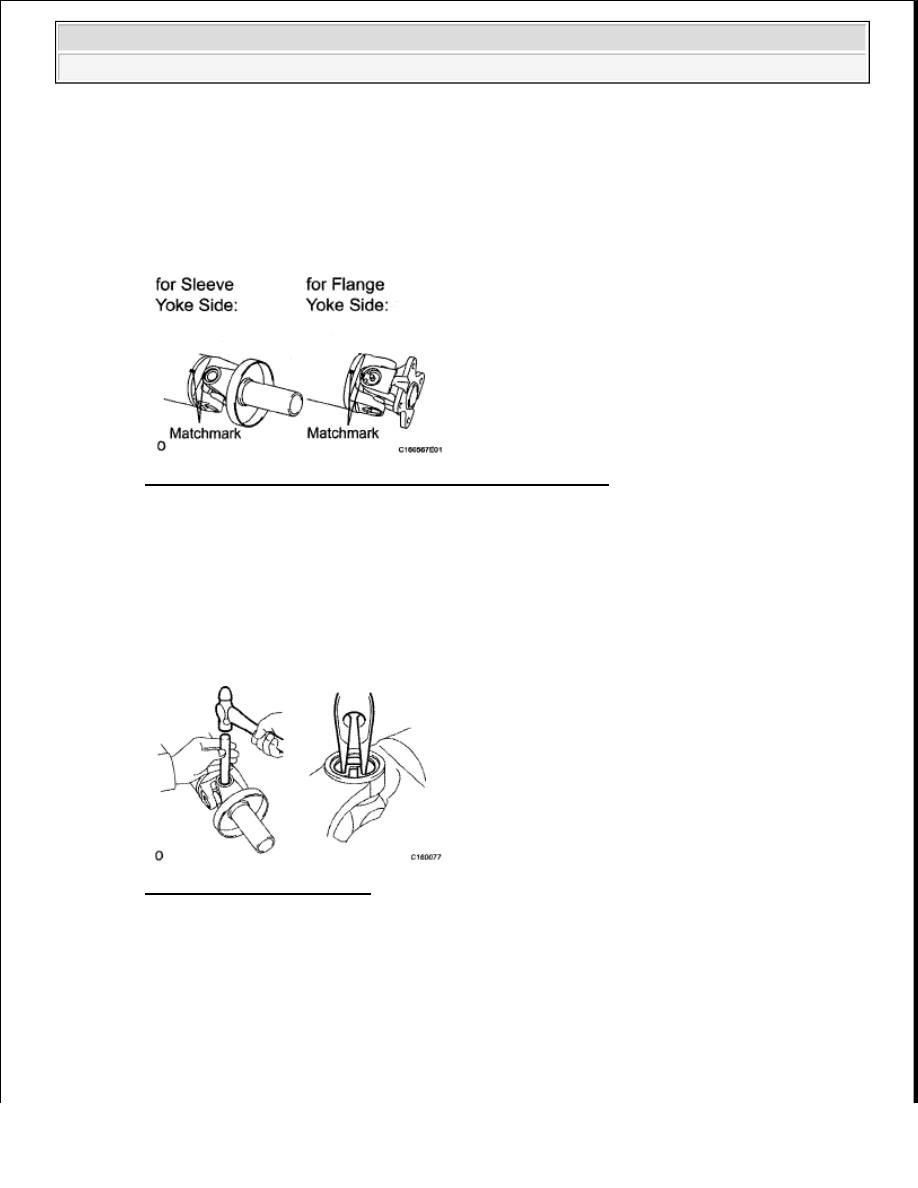

Fig. 20: Identifying Matchmarks On Flange Yoke And Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a brass bar and hammer, slightly tap in the spider bearing.

c. Using needle-nose pliers, remove the snap ring from the grooves.

HINT:

Remove the snap ring on the opposite side using the same procedure.

Fig. 21: Removing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using a screwdriver, remove the 4 slingers of the spider bearing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

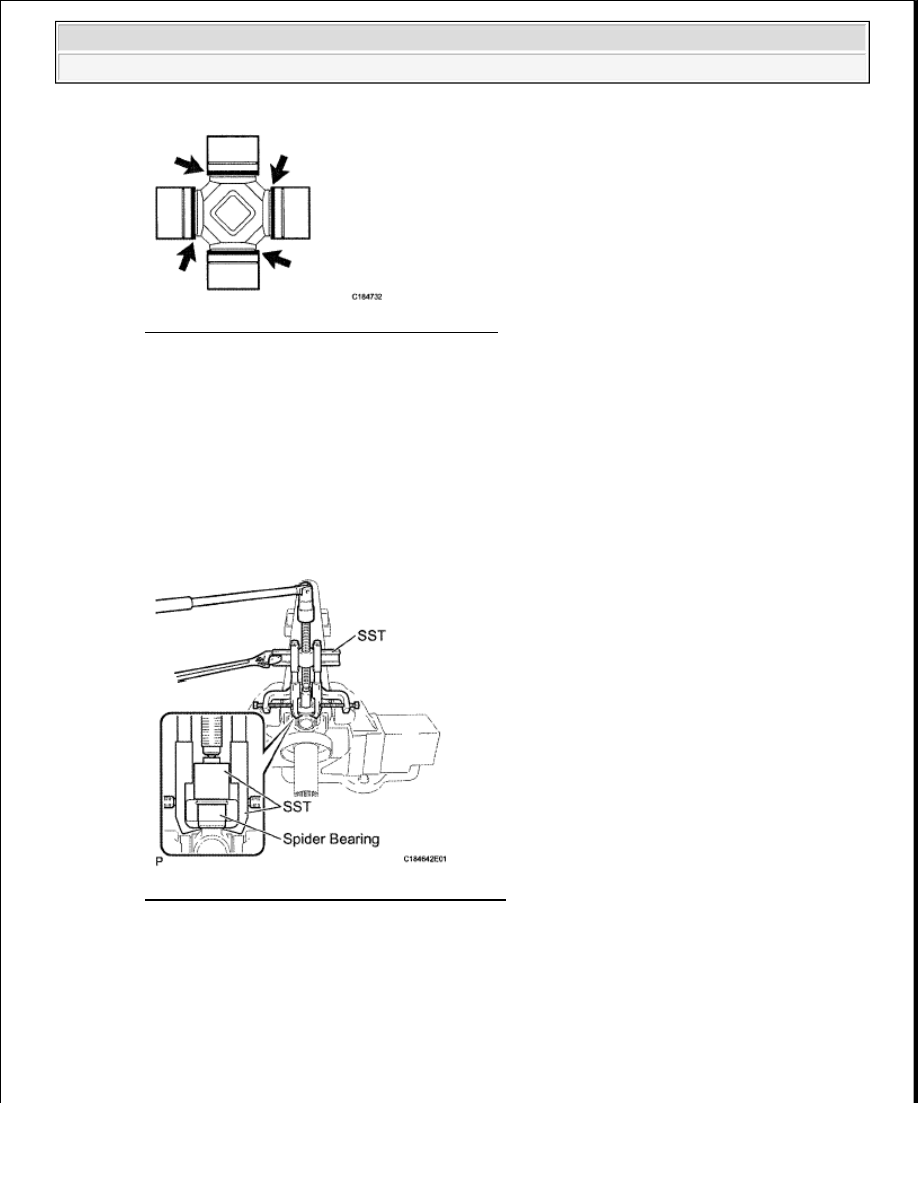

Fig. 22: Removing Slingers Of Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Clamp the shaft in a vise between aluminum plates.

f. Using SST, pull out the universal joint spider bearing from the shaft.

SST 09331-60010,09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

Fig. 23: Pulling Universal Joint Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Clamp the protruding universal joint spider bearing in a vise.

h. Using a brass bar and hammer, tap the shaft yoke to remove the universal joint spider bearing.

HINT:

NOTE:

Pull out the spider bearing until the SST claws contact the shaft's
universal joint yoke.

NOTE:

Do not tap the shaft tube.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































Use the same removal procedure for the universal joint spider bearing on the opposite side.

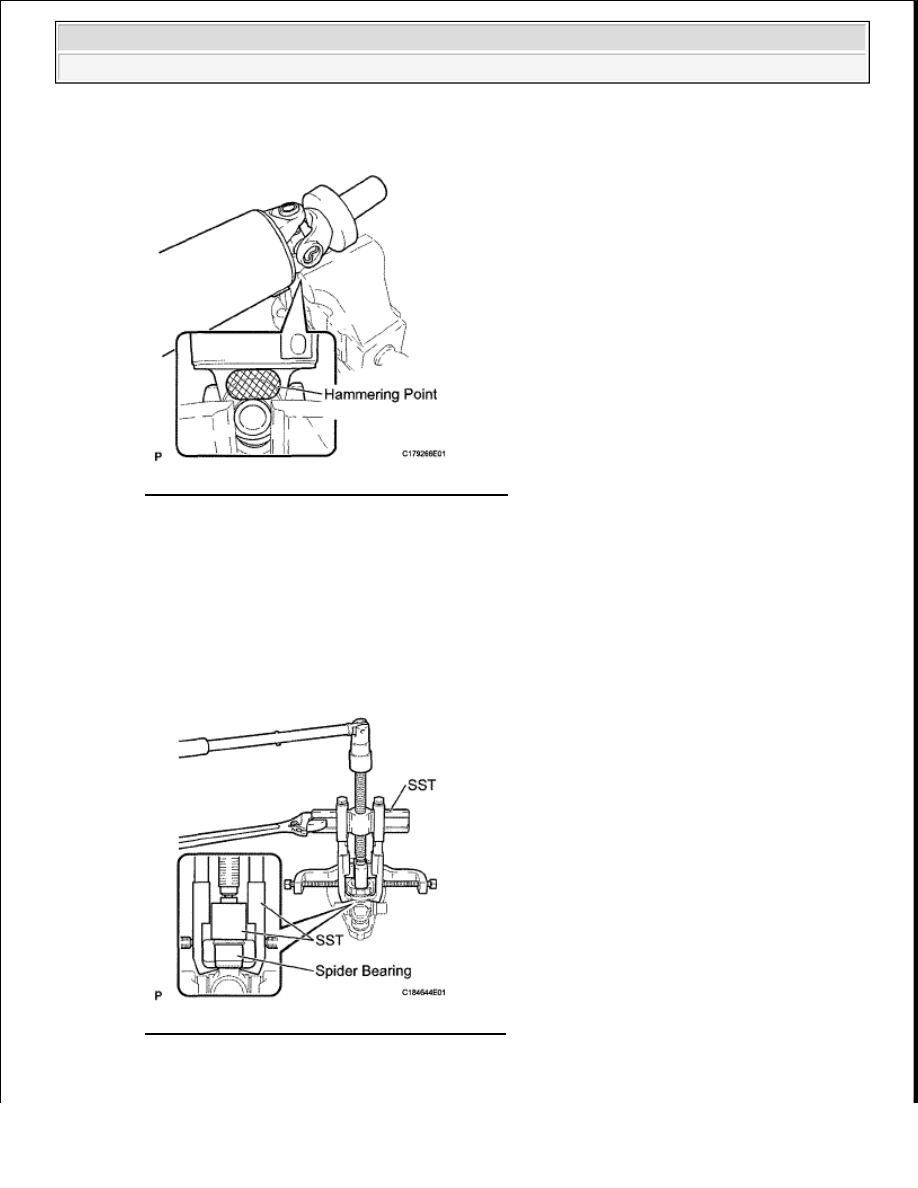

Fig. 24: Identifying Hammering Point Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Using SST, pull out the universal joint spider bearing from the sleeve yoke.

SST 09331-60010, 09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04010, 09957-
04010, 09958-04011), 09955-04100

Fig. 25: Pulling Universal Joint Spider Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Clamp the protruding universal joint spider bearing in a vise.

NOTE:

Pull out the spider bearing until the SST claws contact the sleeve
yoke.
