19. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY (see

DISASSEMBLY )

20. INSTALL REAR DIFFERENTIAL CARRIER OIL SEAL

a. Using SST and a plastic-faced hammer, tap in a new oil seal until its surface is flush with the

differential carrier end.

SST 09316-12010, 09649-17010

Standard oil seal depth: -0.45 to 0.45 mm (-0.0177 to 0.0177 in.)

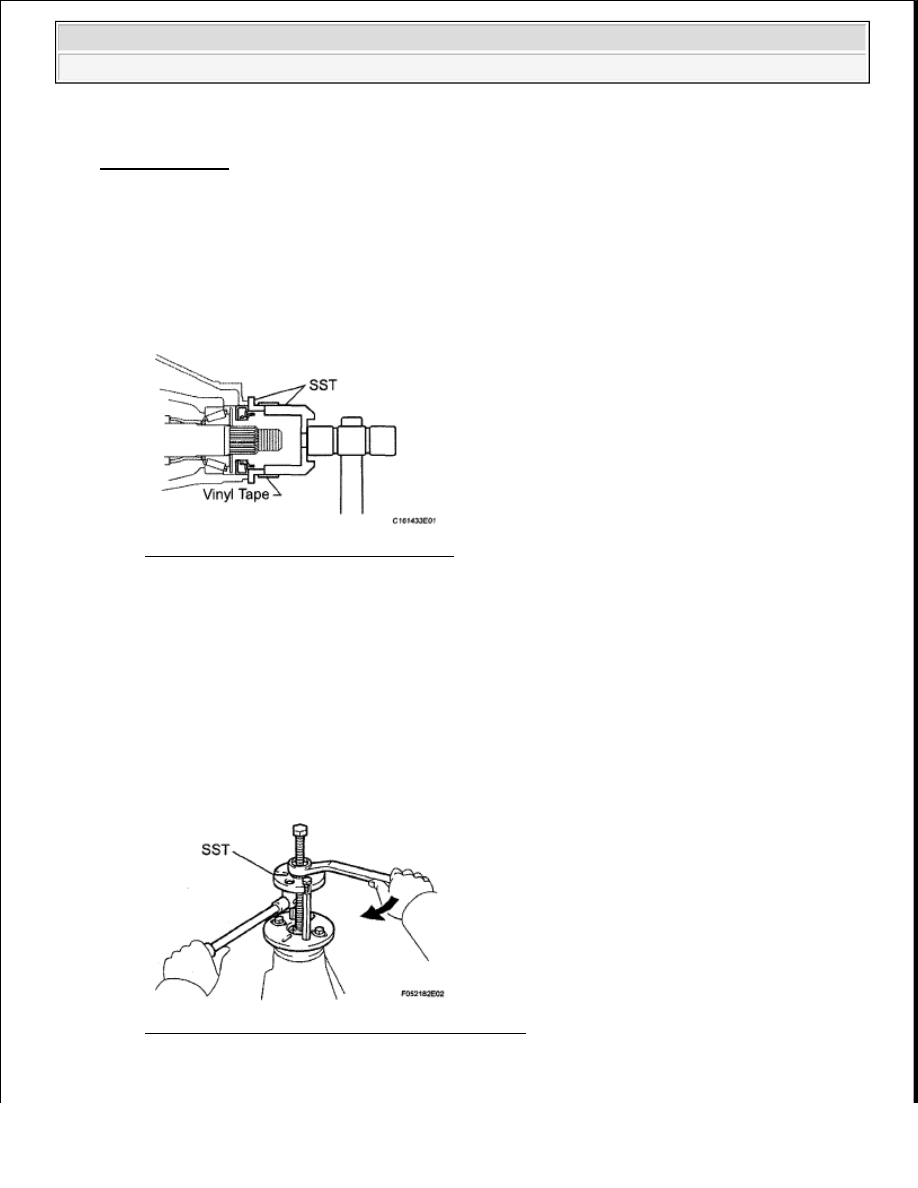

Fig. 166: Tapping In Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Connect 2 SST with vinyl tape.

b. Coat the lip of the oil seal with MP grease.

21. INSTALL REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using SST, install the companion flange.

SST 09950-30012 (09951 -03010, 09953-03010, 09954-03010, 09955-03030, 09956-03030)

Fig. 167: Installing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat the threads of a new nut with hypoid gear oil.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































c. Using SST to hold the flange, install the nut.

SST 09330-00021 (09330-00030)

Torque: 304 N*m (3100 kgf*cm, 224 ft.*lbf)

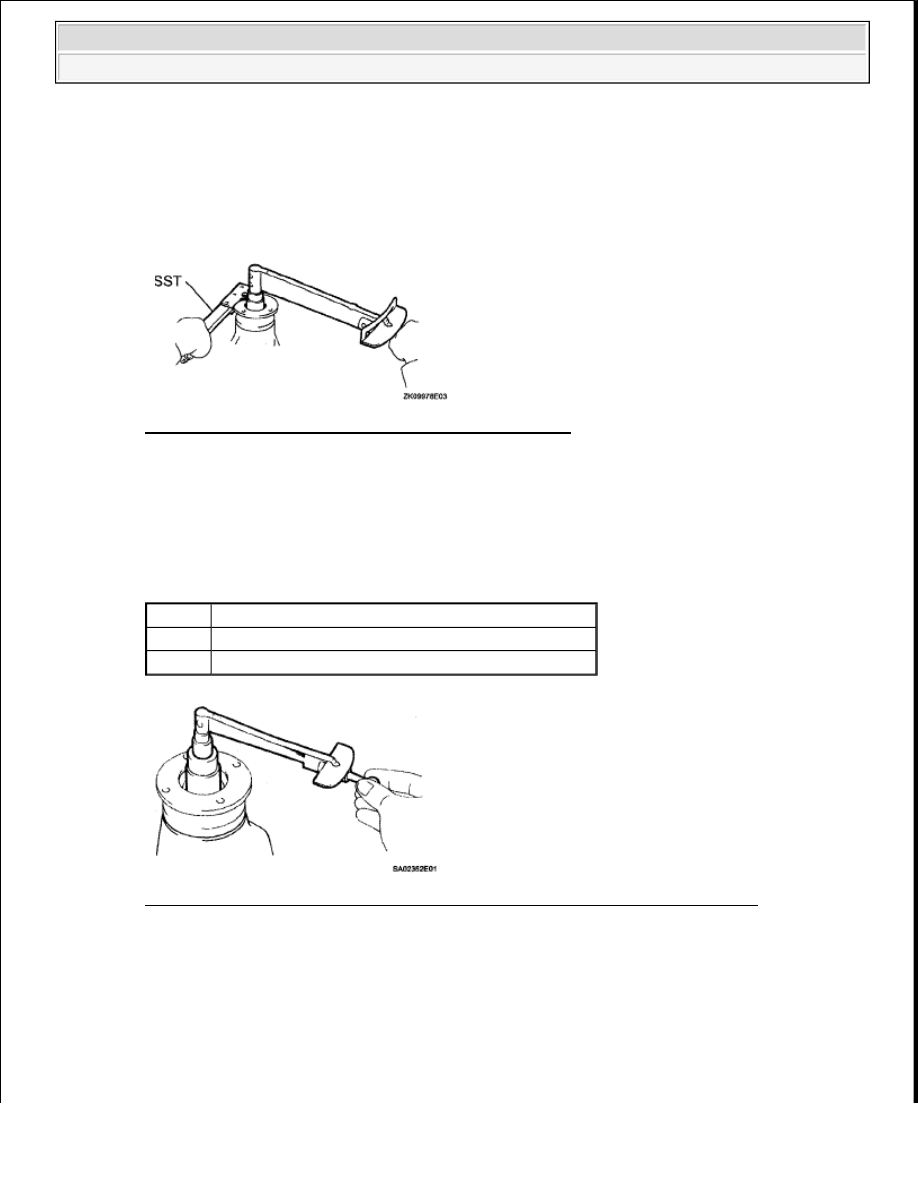

Fig. 168: Tightening Companion Flange Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

a. Using a torque wrench, measure the preload of the backlash between the drive pinion and ring gear.

Standard preload (at starting)

PRELOAD SPECIFICATIONS

Fig. 169: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the preload is not within the specification, refer to the tables in step 10"INSPECT
DIFFERENTIAL DRIVE PINION PRELOAD (with Shim Pairing Table)" procedure to change the
combination of the 2 shims.

23. INSPECT TOTAL PRELOAD

a. Using a torque wrench, measure the preload with the teeth of the drive pinion and ring gear in

contact.

Bearing

Specified Condition

New

1.80 to 3.17 N*m (19 to 32 kgf*cm, 16 to 28 in.*lbf)

Reused 1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 20 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































Standard total preload (at starting)

PRELOAD SPECIFICATIONS

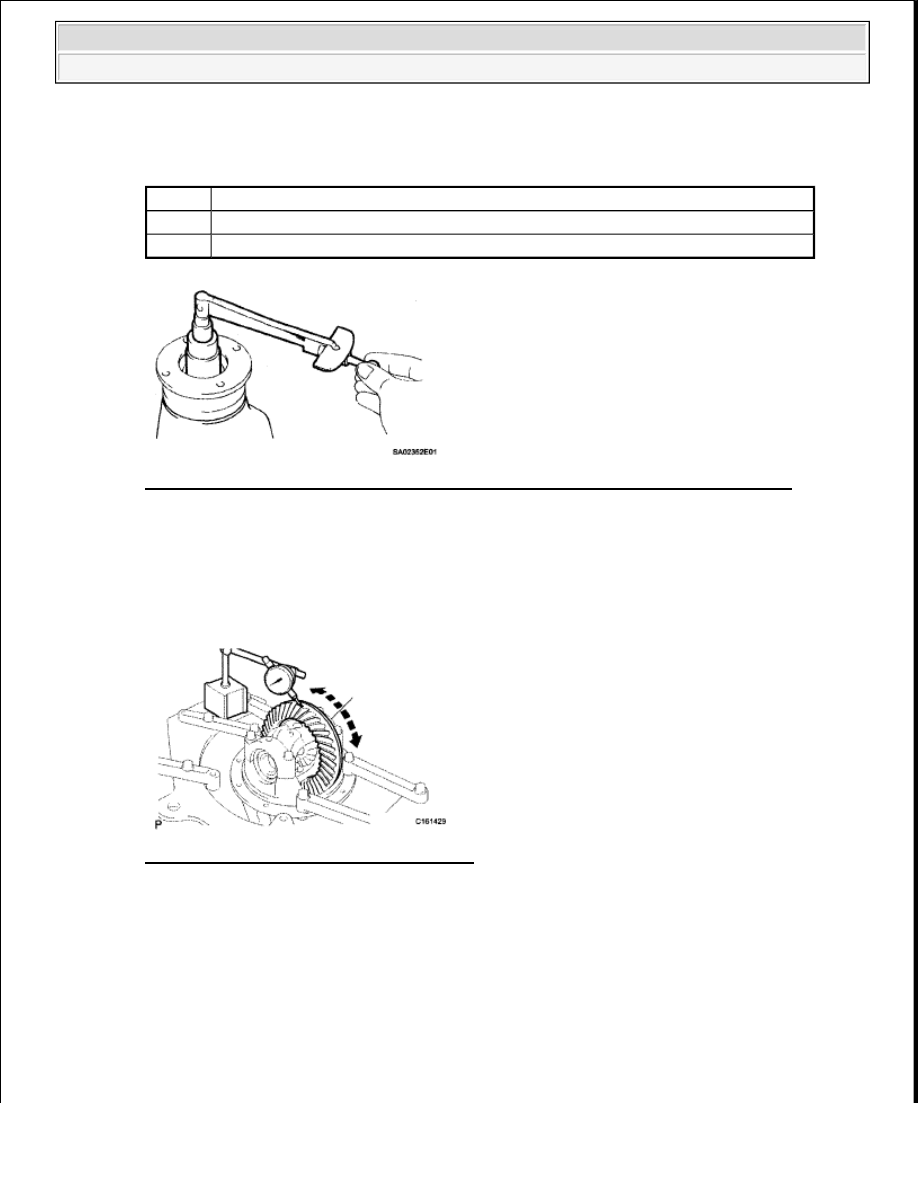

Fig. 170: Measuring Preload With Teeth Of Drive Pinion And Ring Gear In Contact
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSPECT DIFFERENTIAL RING GEAR BACKLASH

a. Using a dial indicator, check the backlash of the ring gear.

Standard backlash: 0.10 to 0.20 mm (0.00394 to 0.00788 in.)

Fig. 171: Checking Backlash Of Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Perform the measurements at 3 or more positions around the circumference of the ring gear.

If the backlash is not within the specification, adjust the side bearing preload or repair as necessary.

25. INSPECT RUNOUT OF REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using a dial indicator, measure the runout of the companion flange vertically and laterally.

Bearing

Specified Condition

New

Standard drive pinion preload plus 0.22 to 0.41 N*m (3 to 4 kgf*cm, 2 to 3 in.*lbf)

Reused Standard drive pinion preload plus 0.19 to 0.38 N*m (2 to 3 kgf*cm, 2 to 3 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































Maximum runout

MAXIMUM RUNOUT SPECIFICATIONS

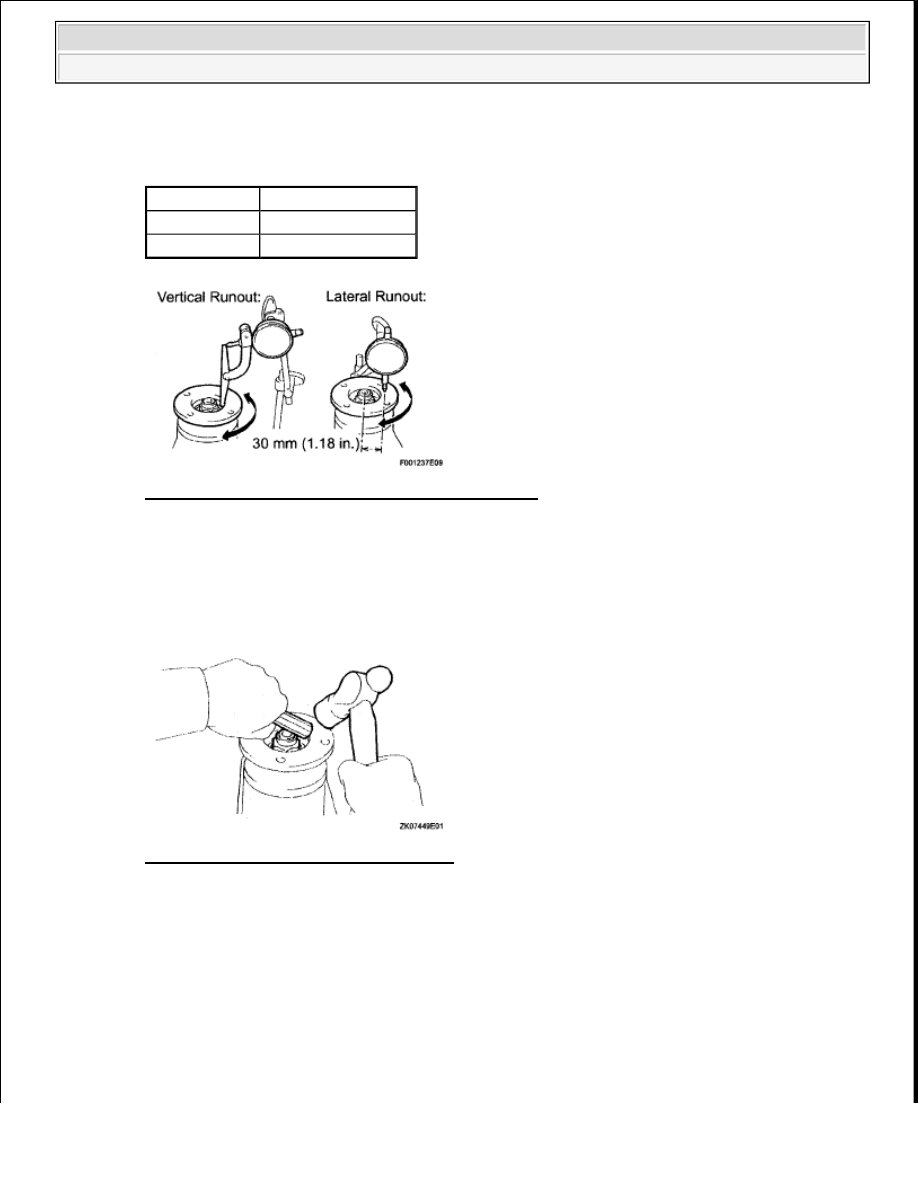

Fig. 172: Measuring Runout Of Companion Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the runout is greater than the maximum, replace the companion flange.

26. STAKE REAR DRIVE PINION NUT

a. Using a chisel and hammer, stake the nut.

Fig. 173: Staking Rear Drive Pinion Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR DIFFERENTIAL CARRIER ASSEMBLY

a. Clean the contact surfaces of the rear differential carrier and rear axle housing.

b. Install a new rear differential carrier gasket and the differential carrier with the 10 washers and 10

nuts.

Torque: 72 N*m (734 kgf*cm, 53 ft.*lbf)

Runout

Specified Condition

Vertical runout 0.1 mm (0.00394 in.)

Lateral runout 0.1 mm (0.00394 in.)
