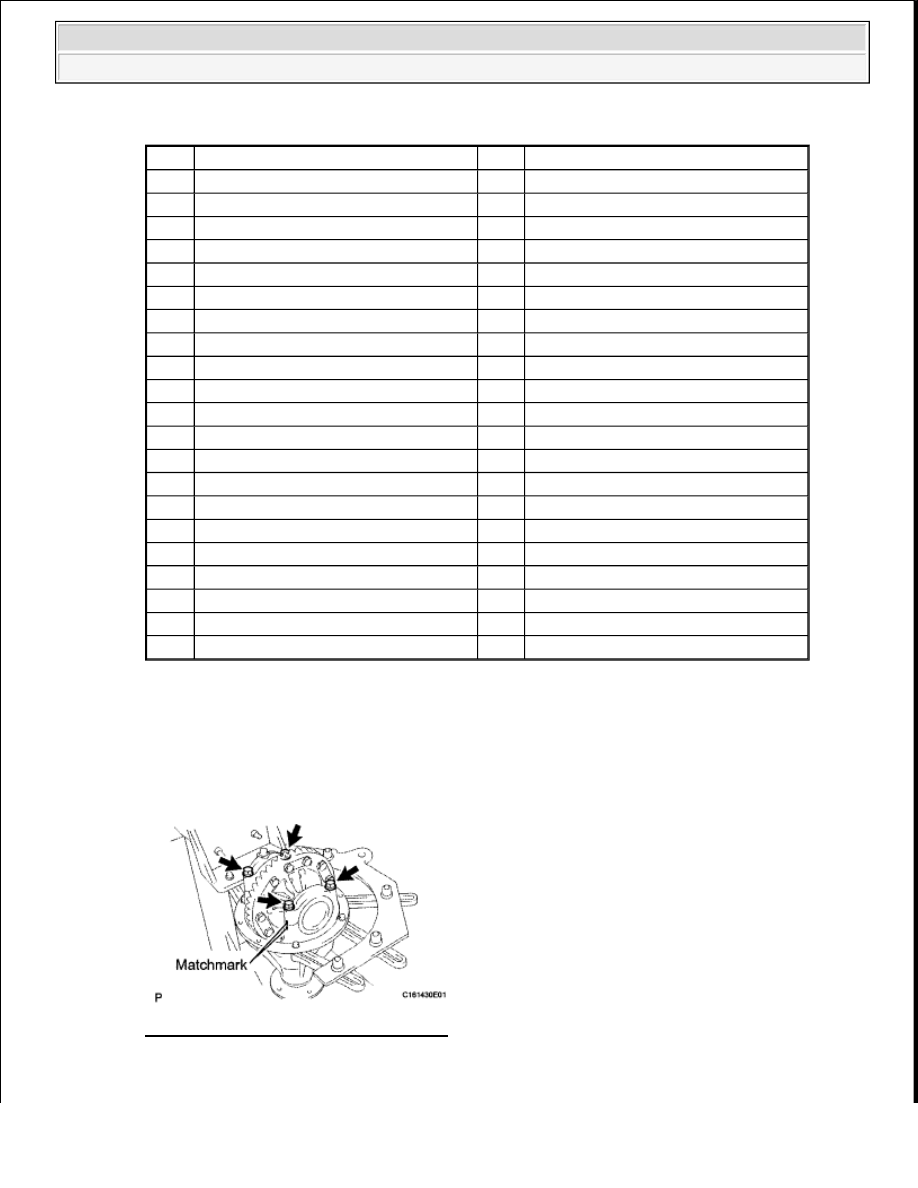

WASHER THICKNESS SPECIFICATIONS

14. INSTALL BEARING CAP

a. Align the matchmarks on the cap and carrier.

b. Install the 4 bolts.

Torque: 205 N*m (2090 kgf*cm, 151 ft.*lbf)

Fig. 159: Identifying Bearing Cap Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Mark

Thickness

Mark

Thickness

66

1.65 to 1.67 mm (0.0650 to 0.0658 in.)

08

2.07 to 2.09 mm (0.0816 to 0.0823 in.)

68

1.67 to 1.69 mm (0.0658 to 0.0666 in.)

10

2.09 to 2.11 mm (0.0823 to 0.0831 in.)

70

1.69 to 1.71 mm (0.0666 to 0.0674 in.)

12

2.11 to 2.13 mm (0.0831 to 0.0839 in.)

72

1.71 to 1.73 mm (0.0674 to 0.0682 in.)

14

2.13 to 2.15 mm (0.0839 to 0.0847 in.)

74

1.73 to 1.75 mm (0.0682 to 0.0690 in.)

16

2.15 to 2.17 mm (0.0847 to 0.0855 in.)

76

1.75 to 1.77 mm (0.0690 to 0.0697 in.)

18

2.17 to 2.19 mm (0.0855 to 0.0863 in.)

78

1.77 to 1.79 mm (0.0697 to 0.0705 in.)

20

2.19 to 2.21 mm (0.0863 to 0.0871 in.)

80

1.79 to 1.81 mm (0.0705 to 0.0713 in.)

22

2.21 to 2.23 mm (0.0871 to 0.0879 in.)

82

1.81 to 1.83 mm (0.0713 to 0.0721 in.)

24

2.23 to 2.25 mm (0.0879 to 0.0887 in.)

84

1.83 to 1.85 mm (0.0721 to 0.0729 in.)

26

2.25 to 2.27 mm (0.0887 to 0.0894 in.)

86

1.85 to 1.87 mm (0.0729 to 0.0737 in.)

28

2.27 to 2.29 mm (0.0894 to 0.0902 in.)

88

1.87 to 1.89 mm (0.0737 to 0.0745 in.)

30

2.29 to 2.31 mm (0.0902 to 0.0891 in.)

90

1.89 to 1.91 mm (0.0745 to 0.0753 in.)

32

2.31 to 2.33 mm (0.0910 to 0.0918 in.)

92

1.91 to 1.93 mm (0.0753 to 0.0760 in.)

34

2.33 to 2.35 mm (0.0918 to 0.0926 in.)

94

1.93 to 1.95 mm (0.0760 to 0.0768 in.)

36

2.35 to 2.37 mm (0.0926 to 0.0934 in.)

96

1.95 to 1.97 mm (0.0768 to 0.0776 in.)

38

2.37 to 2.39 mm (0.0934 to 0.0942 in.)

98

1.97 to 1.99 mm (0.0776 to 0.0784 in.)

40

2.39 to 2.41 mm (0.0942 to 0.0950 in.)

00

1.99 to 2.01 mm (0.0784 to 0.0792 in.)

42

2.41 to 2.43 mm (0.0950 to 0.0957 in.)

02

2.01 to 2.03 mm (0.0792 to 0.0800 in.)

44

2.43 to 2.45 mm (0.0957 to 0.0965 in.)

04

2.03 to 2.05 mm (0.0800 to 0.0808 in.)

46

2.45 to 2.47 mm (0.0965 to 0.0973 in.)

06

2.05 to 2.07 mm (0.0808 to 0.0816 in.)

-

-



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































HINT:

After rotating the ring gear 5 times or more, recheck the backlash.

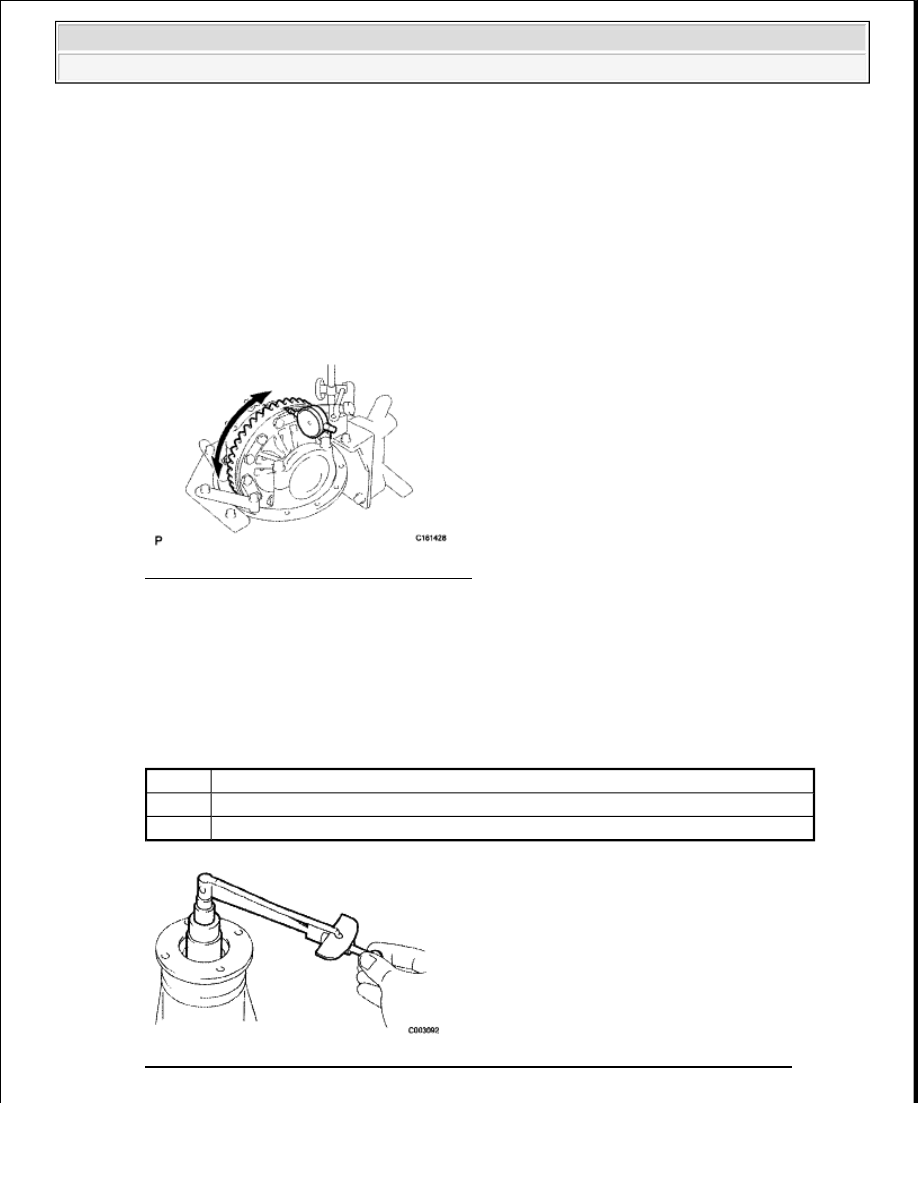

15. INSPECT DIFFERENTIAL RING GEAR RUNOUT

a. Using a dial indicator, measure the runout of the ring gear.

Standard runout: 0.05 mm (0.00197 in.)

If the runout is not within the specification, replace the ring gear.

Fig. 160: Measuring Runout Of Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSPECT TOTAL PRELOAD

a. Using a torque wrench, measure the preload with the teeth of the drive pinion and ring gear in

contact.

Standard total preload (at starting)

PRELOAD SPECIFICATIONS

Fig. 161: Measuring Preload With Teeth Of Drive Pinion And Ring Gear In Contact
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Bearing

Specified Condition

New

Standard drive pinion preload plus 0.22 to 0.41 N*m (3 to 4 kgf*cm, 2 to 3 in.*lbf)

Reused Standard drive pinion preload plus 0.19 to 0.38 N*m (2 to 3 kgf*cm, 2 to 3 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra

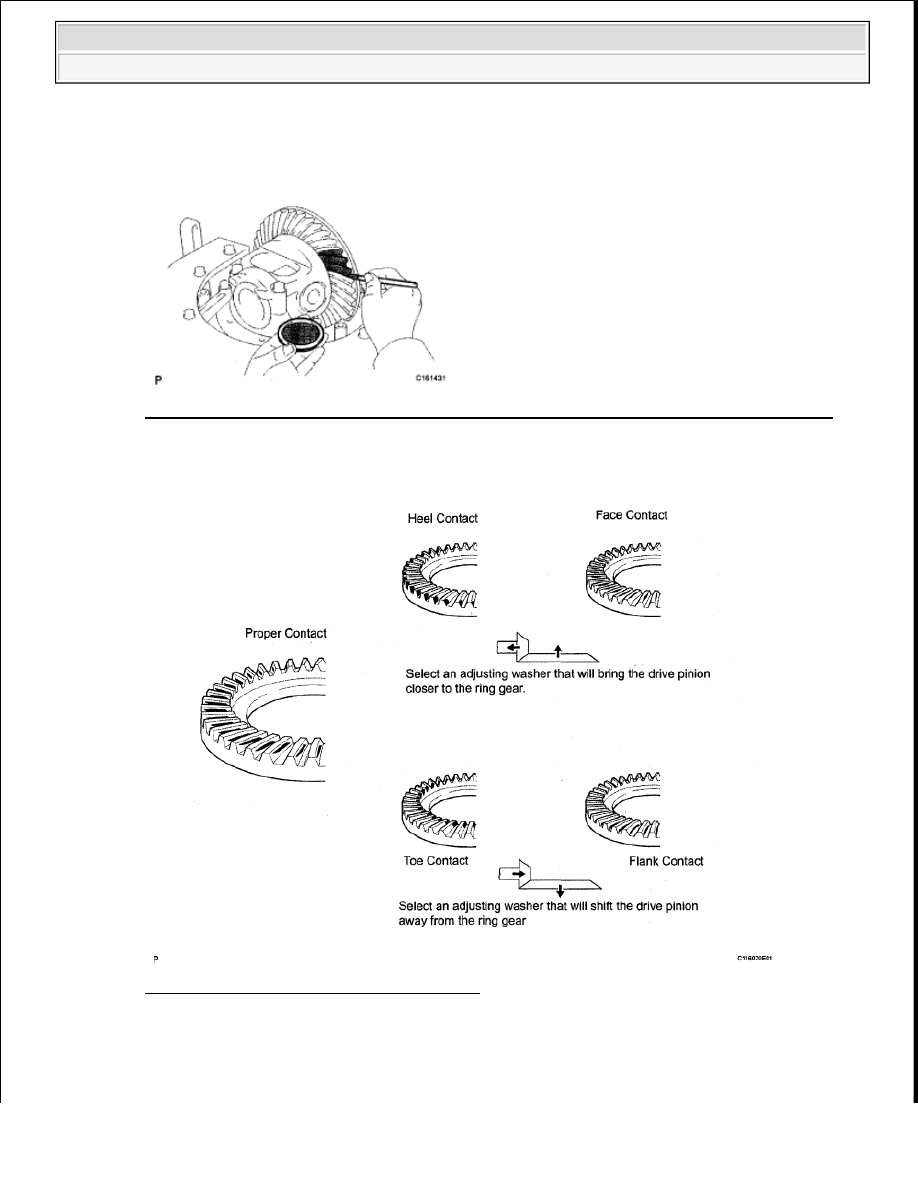

17. INSPECT TOOTH CONTACT BETWEEN RING GEAR AND DRIVE PINION

a. Coat 3 or 4 teeth at 3 different positions on the ring gear with Prussian blue.

Fig. 162: Coating 3 Or 4 Teeth At 3 Different Positions On Ring Gear With Prussian Blue
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Turn the companion flange in both directions to inspect the ring gear for proper tooth contact.

Fig. 163: Identifying Tooth Contact Pattern
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the teeth are not contacting properly, use the following table to select a proper washer for
correction.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































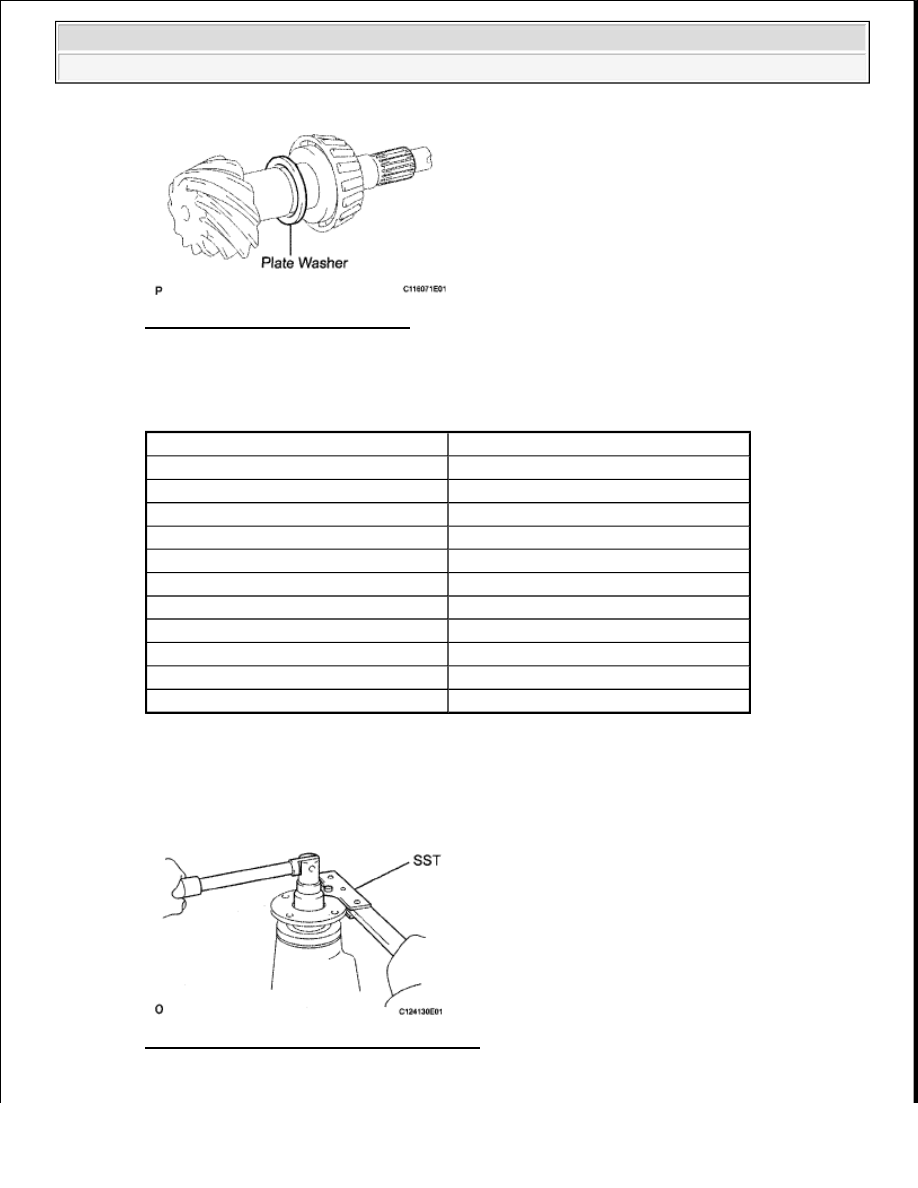

Fig. 164: Identifying Plate Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Washer thickness

WASHER THICKNESS SPECIFICATIONS

18. REMOVE REAR DRIVE PINION NUT

a. Using SST to hold the companion flange, remove the nut.

SST 09330-00021 (09330-00030)

Fig. 165: Identifying Rear Drive Pinion Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Thickness

Thickness

0.99 to 1.01 mm (0.0390 to 0.398 in.)

1.265 to 1.285 mm (0.0498 to 0.0506 in.)

1.015 to 1.035 mm (0.0399 to 0.0408 in.) 1.29 to 1.31 mm (0.0508 to 0.0516 in.)

1.04 to 1.06 mm (0.0410 to 0.0418 in.) 1.315 to 1.335 mm (0.0518 to 0.0526 in.)

1.065 to 1.085 mm (0.0409 to 0.0427 in.) 1.34 to 1.36 mm (0.0528 to 0.0536 in.)

1.09 to 1.11 mm (0.0420 to 0.0437 in.) 1.365 to 1.385 mm (0.0538 to 0.0546 in.)

1.115 to 1.135 mm (0.0429 to 0.0447 in.) 1.39 to 1.41 mm (0.0548 to 0.0556 in.)

1.14 to 1.16 mm (0.0439 to 0.0457 in.) 1.415 to 1.435 mm (0.0558 to 0.0565 in.)

1.165 to 1.185 mm (0.0449 to 0.0467 in.) 1.44 to 1.46 mm (0.0567 to 0.0575 in.)

1.19 to 1.21 mm (0.0469 to 0.0477 in.) 1.465 to 1.485 mm (0.0577 to 0.0585 in.)

1.215 to 1.235 mm (0.0479 to 0.0487 in.) 1.49 to 1.51 mm (0.0587 to 0.0595 in.)

1.24 to 1.26 mm (0.0489 to 0.0496 in.)

-
