Install the oil seal after adjusting the gear contact pattern.

d. Using SST, install the companion flange.

SST 09950-30012 (09951 -03010, 09953-03010, 09954-03010, 09955-03030, 09956-03050)

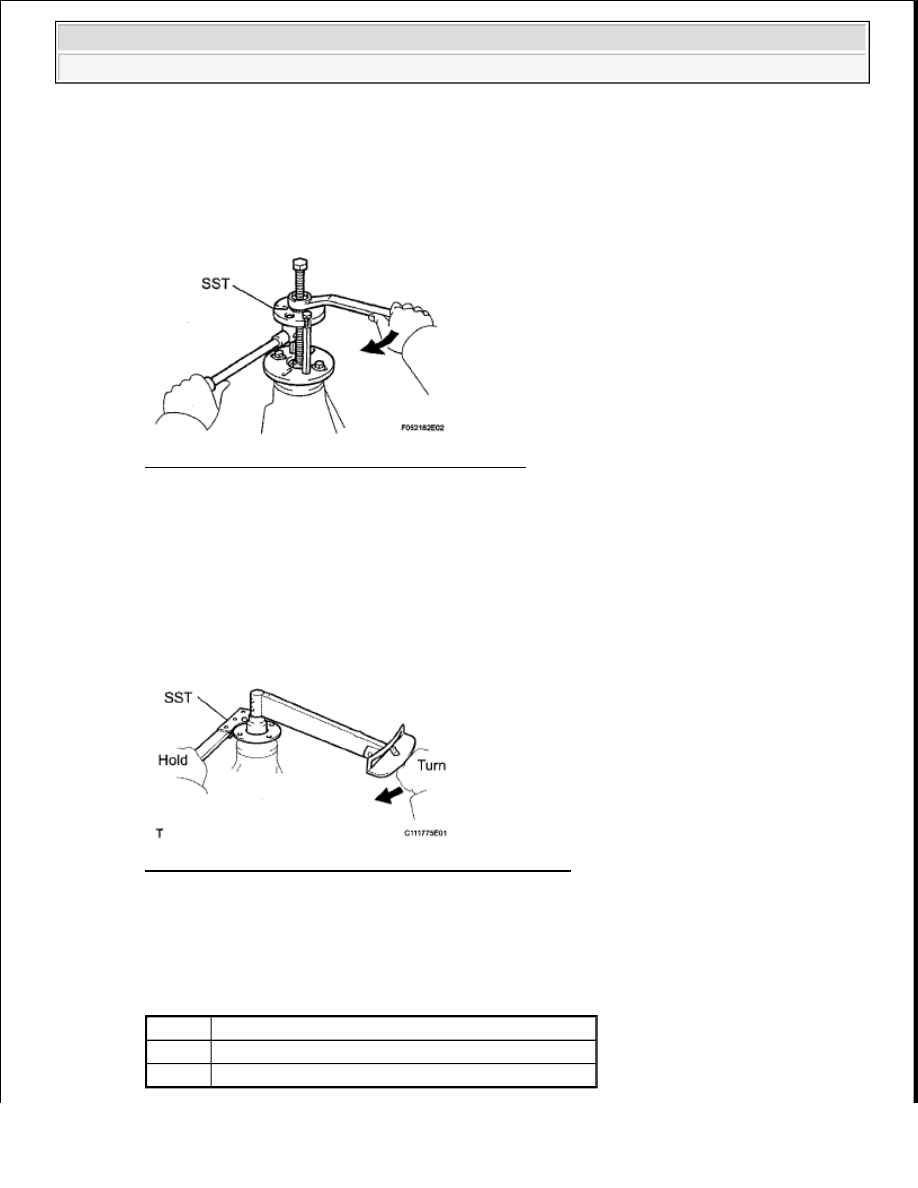

Fig. 145: Installing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Coat the threads of the nut with hypoid gear oil.

f. Using SST to hold the companion flange, install the nut by tightening it until the standard preload is

reached.

SST 09330-00021 (09330-00030)

Torque: 304 N*m (3100 kgf*cm, 224 ft.*lbf)

Fig. 146: Tightening Companion Flange Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Using a torque wrench, measure the preload.

Standard preload (at starting)

PRELOAD SPECIFICATIONS

Bearing

Specified Condition

New

1.80 to 3.17 N*m (19 to 32 kgf*cm, 16 to 28 in.*lbf)

Reused 1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 19 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































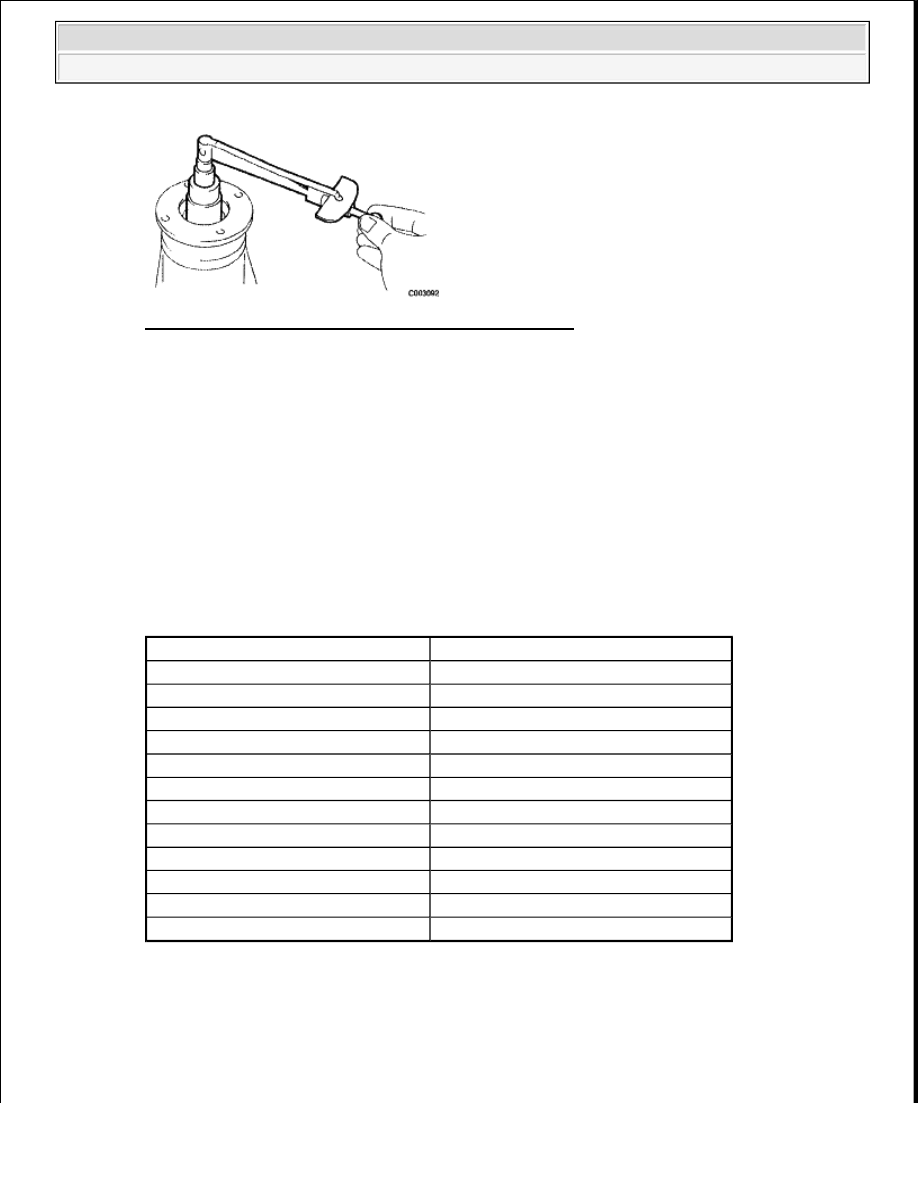

Fig. 147: Measuring Preload Of Companion Flange Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Measure the total preload after first turning the bearing clockwise and counterclockwise several
times to make the bearing smooth.

If the preload is not within the specification, adjust the preload until it is within the specification by
performing the following procedures.

h. Refer to the table below and choose a combination of 2 shims.

Preload adjustment shim

PRELOAD ADJUSTMENT SHIM THICKNESS SPECIFICATIONS

i. Calculate the B measurement.

B measurement: Shim A + Shim B + Spacer = B measurement

Spacer

Shim A Thickness

Shim B Thickness

1.89 to 1.91 mm (0.0745 to 0.0753 in.) 1.792 to 1.808 mm (0.0706 to 0.0712 in.)
1.99 to 2.01 mm (0.0784 to 0.0792 in.) 1.802 to 1.818 mm (0.0710 to 0.0716 in.)
2.09 to 2.11 mm (0.0823 to 0.0831 in.) 1.812 to 1.828 mm (0.0714 to 0.0720 in.)
2.19 to 2.21 mm (0.0863 to 0.0871 in.) 1.822 to 1.838 mm (0.0718 to 0.0724 in.)
2.29 to 2.31 mm (0.0902 to 0.0910 in.) 1.832 to 1.848 mm (0.0722 to 0.0728 in.)
2.39 to 2.41 mm (0.0942 to 0.0950 in.) 1.842 to 1.858 mm (0.0726 to 0.0732 in.)
2.49 to 2.51 mm (0.0981 to 0.0989 in.) 1.852 to 1.868 mm (0.0730 to 0.0736 in.)
2.59 to 2.61 mm (0.1020 to 0.1028 in.) 1.862 to 1.878 mm (0.0734 to 0.0740 in.)
2.69 to 2.71 mm (0.1060 to 0.1068 in.) 1.872 to 1.888 mm (0.0738 to 0.0744 in.)
2.79 to 2.81 mm (0.1099 to 0.1107 in.) 1.882 to 1.898 mm (0.0742 to 0.0748 in.)
2.89 to 2.91 mm (0.1139 to 0.1147 in.)

-

2.99 to 3.01 mm (0.1178 to 0.1186 in.)

-



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































MEASUREMENT REFERENCE

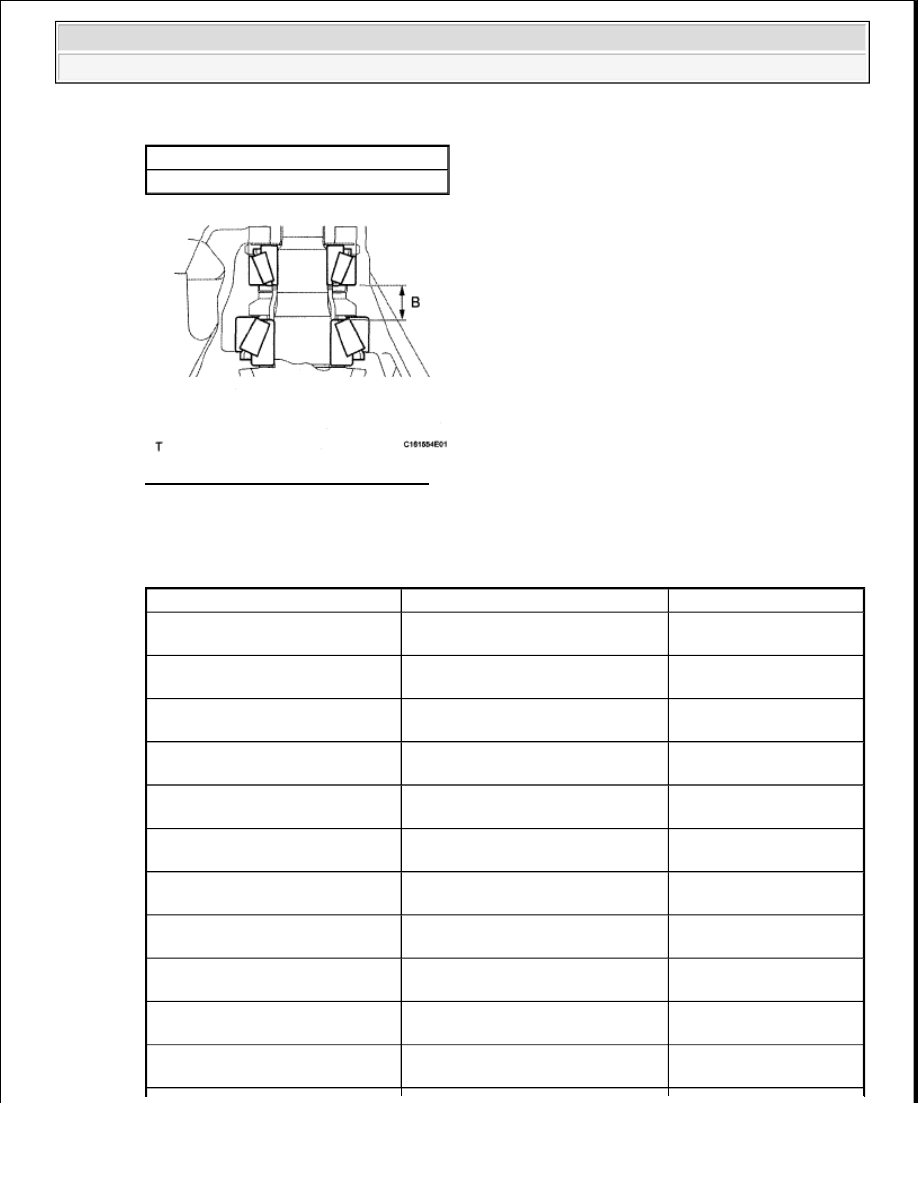

Fig. 148: Identifying B Measurement
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Preload adjustment shim pairing table (Reference)

PRELOAD ADJUSTMENT SHIM PAIRING TABLE (REFERENCE)

Measurement
24.15 to 24.20 mm (0.9515 to 0.9535 in.)

Shim A Thickness

Shim B Thickness

B Measurement

1.89 to 1.91 mm (0.0745 to

0.0753 in.)

1.792 to 1.808 mm (0.0706 to

0.0712 in.)

27.832 to 27.918 mm

(1.0966 to 1.1000 In.)

?

1.802 to 1.818 mm (0.0710 to

0.0716 in.)

27.842 to 27.928 mm

(1.0970 to 1.1004 in.)

?

1.812 to 1.828 mm (0.0714 to

0.0720 in.)

27.852 to 27.938 mm

(1.0974 to 1.1008 in.)

?

1.822 to 1.838 mm (0.0718 to

0.0724 in.)

27.862 to 27.948 mm

(1.0978 to 1.1012 in.)

?

1.832 to 1.848 mm (0.0722 to

0.0728 in.)

27.872 to 27.958 mm

(1.0982 to 1.1015 in.)

?

1.842 to 1.858 mm (0.0726 to

0.0732 in.)

27.882 to 27.968 mm

(1.0986 to 1.1019 in.)

?

1.852 to 1.868 mm (0.0730 to

0.0736 in.)

27.892 to 27.978 mm

(1.0989 to 1.1023 in.)

?

1.862 to 1.878 mm (0.0734 to

0.0740 in.)

27.902 to 27.988 mm

(1.0993 to 1.1027 in.)

?

1.872 to 1.888 mm (0.0738 to

0.0744 in.)

27.912 to 27.998 mm

(1.0997 to 1.1031 in.)

?

1.882 to 1.898 mm (0.0742 to

0.0748 in.)

27.922 to 28.008 mm

(1.1001 to 1.1035 in.)

1.99 to 2.01 mm (0.0784 to

0.0792 in.)

1.792 to 1.808 mm (0.0706 to

0.0712 in.)

27.932 to 28.018 mm

(1.1005 to 1.1039 in.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































j. Measure the preload.

k. Change the shims so that the B measurement changes by 0.01 mm (0.000394 in.), and measure the

preload.

Standard preload (at starting)

PRELOAD SPECIFICATIONS

HINT:

Repeat the above procedure until the preload is as specified.

11. INSTALL REAR DIFFERENTIAL CASE ASSEMBLY

a. Place the 2 bearing outer races on their corresponding bearings.

b. Install the differential case assembly in the differential carrier assembly.

HINT:

Do not interchange the right and left race.

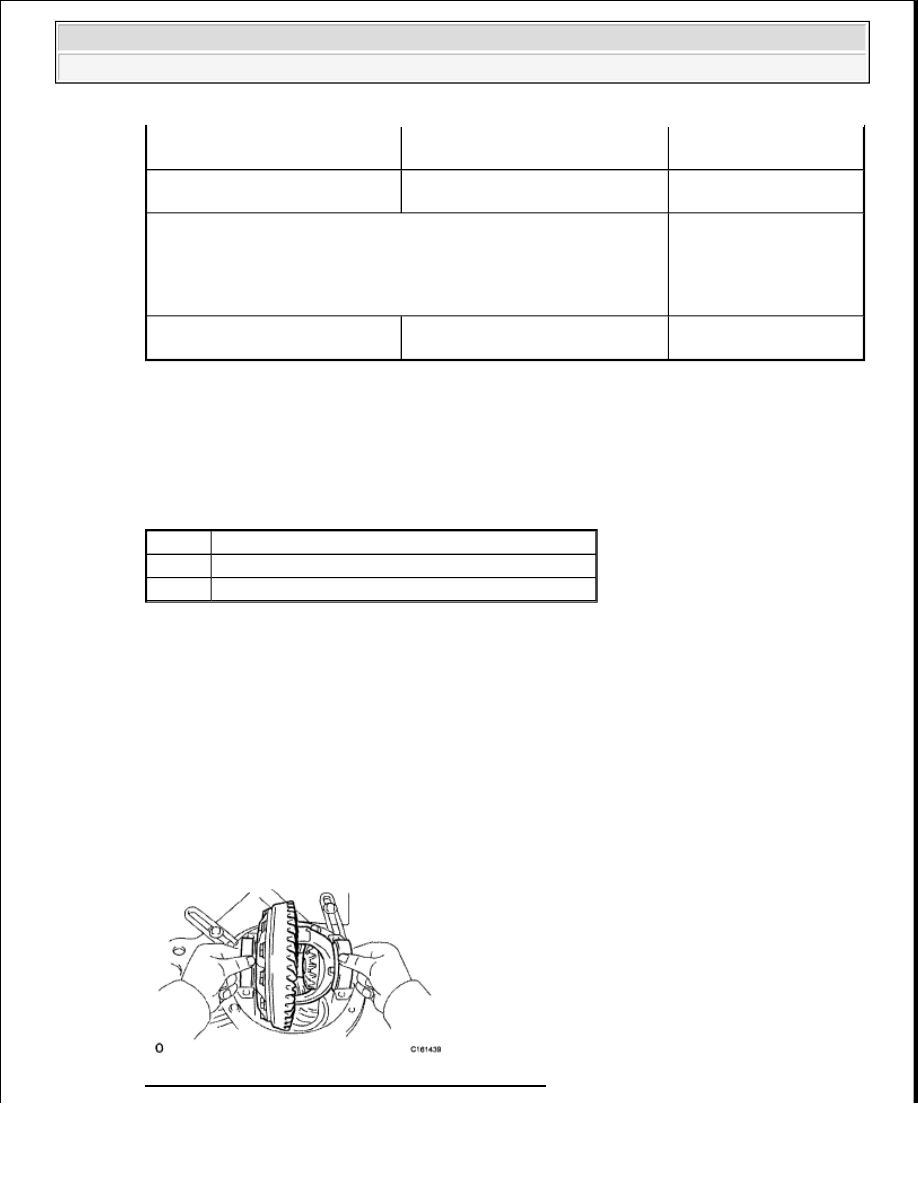

Fig. 149: Installing Rear Differential Case Assembly

?

1.802 to 1.818 mm (0.0710 to

0.0716 in.)

27.942 to 28.028 mm

(1.1009 to 1.1043 in.)

?

1.812 to 1.828 mm (0.0714 to

0.0720 in.)

27.952 to 28.038 mm

(1.1013 to 1.1047 in.)

For these in-between values, combine shim A, B and the spacer as
above so that the B measurement changes at 0.01 mm (0.000394 in.)
intervals.

27.962 to 28.048 mm

(1.1017 to 1.1051 in.)

to

29.012 to 29.098 mm

(1.1431 to 1.1465 in.)

2.99 to 3.01 mm (0.1178 to

0.1186 in.)

1.882 to 1.898 mm (0.0742 to

0.0748 in.)

29.022 to 29.108 mm

(1.1435 to 1.1469 in.)

Bearing

Specified Condition

New

1.80 to 3.17 N*m (19 to 32 kgf*cm, 16 to 28 in.*lbf)

Reused 1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 19 in.*lbf)
