Terex BACKHOE LOADER 820. Parts Manual (2010) - page 27



  Index      Manuals     Terex BACKHOE LOADER 820. Parts Manual (2010)



Search            copyright infringement























Content      ..     25      26      27      28     ..







Terex BACKHOE LOADER 820. Parts Manual (2010) - page 27





Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110130M91

1

Switch- Air Con

Interrupteur

Schalter

Conmutador, Conj.

2

6101692M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

3

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49011c04.1 1

4

6101632M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

5

6101633M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

6

3009537X1

1

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

7

6101718M91

1

Duct-Rear-Air Con Assy

Chambre À Air

Luftleitkanal

Cámara De Aire

Rear

8

6101666M1

1

Seal-Foam-Joint

Joint

Dichtung

Junta

9

6101667M1

1

Seal-Foam-Joint

Joint

Dichtung

Junta

10

6102447M2

1

Foam-Air Con. Insulation

Mousse

Schaumstoff

Espuma

11

3019571X1

6

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

12

339560X1

4

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

13

6101693M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

14

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

15

6106727M1

1

Louvre Heater & Aircon

Diffuseur

Luftdüse

Difusor

®

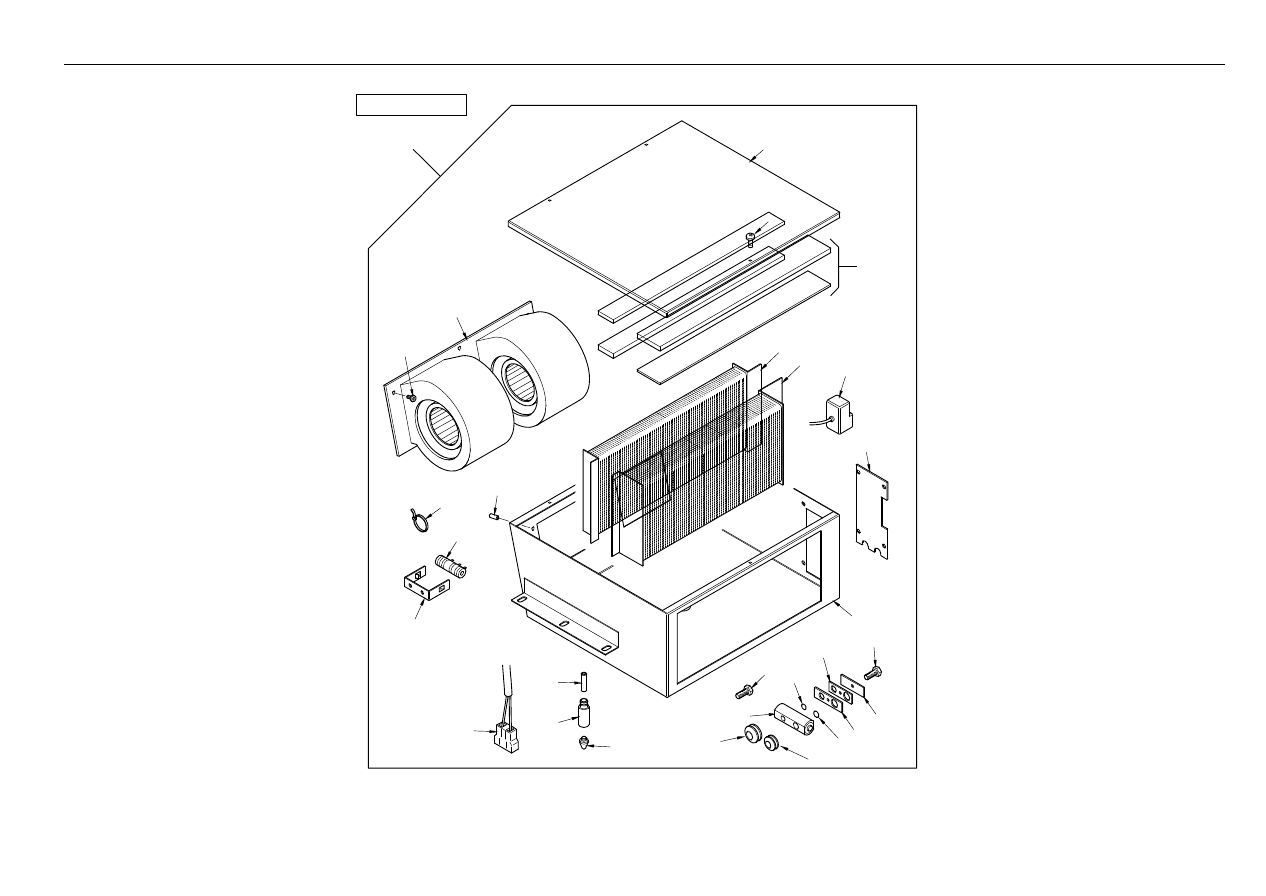

831

Cab Environment

- Air Conditioning Unit

4067 49011

2

16

17

3

4

1

23

24

25

26

29

28

5

6

7

18

19

20

21

8

9

10

11

12

13

15

14

22

27

C-49011-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112779M91

1

Heater/Aircon Unit

Climatisation

Klimaanlage

Climatizador

4911c02.1 1 49011c03.1 1 From H200 07
5530

1

6108644M91

1

Heater/Air Cond.Assy

Climatisation

Klimaanlage

Climatizador

49011c02.1 1 49011c03.1 1 Up To H200 07
5530

2

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

3

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

4

6193046M91

1

Blower Motor - Heater

Souf•erie

Gebläse

Soplador

Up To H200 07 5530

4

6195170M91

1

Blower Assembly

Souf•erie

Gebiase

Soplador

From H200 07 5530

5

6193047M1

1

Heating Element

Element De Chauffage

Heizelement

Heizelement

Heater

6

6193612M1

1

Evaporator Air Conditioning

Bobine

Wicklung, Spule

Bobina

Evaporator

7

6193044M91

1

Valve-Heater Expansion

Soupape

Ventil

Válvula

8

6193708M1

1

Plate-Heater Clamp

Plaque

Platte

Placa

9

6193045M1

1

Plate-Heater Clamp

Plaque

Platte

Placa

10

6193056M1

2

Nipple-Heater Drain

Robinet De Vidange

Ablasshahn

Grifo De Vaciado

11

6193041M1

1

O-Ring-No. 8

Joint Torique

O-Ring

Junta De Tipo O

12

6193042M1

1

O-Ring-No. 10

Joint Torique

O-Ring

Junta De Tipo O

13

#CLAMP

1

Clamp

Clamp

Clamp

Clamp

Ref. 1

14

#BOLT

2

Bolt

Boulon

Schraubbolzen

Perno

Ref. 1

15

#BOLT

1

Bolt

Boulon

Schraubbolzen

Perno

Ref. 1

16

6193052M91

1

Thermostat-Heater

Thermostat

Thermostat

Termostato

17

6193051M91

1

Kit Seal Strips

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

18

6193039M1

3

Grommet-Heater

Passe-Fil

Tülle

Pasa Cable

19

6112781M91

1

Harness - Combi

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

From H200 07 5530

19

6193049M91

1

Harness-Heater Wiring

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

Up To H200 07 5530

20

6193040M91

2

Valve-Heater Drain Check

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

21

6193050M1

2

Pipe-Heater Drain

Tuyau

Rohr

Tubo

22

#SCREW

15

Screw

Vis

Schraube

Tornillo

Ref. 1

23

#SCREW

3

Screw

Vis

Schraube

Tornillo

Ref. 1

24

6193055M91

1

Resistance, Heater Unit

Résistance

Widerstand

Resistencia

25

6193053M1

1

Bracket-Heater Resistor

Patte Fixation

Halter

Pata De Fijación

26

6193054M1

1

Grommet-Heater Exp.Valve Pipe

Passe-Fil

Tülle

Pasa Cable

27

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

®

833

Cab Environment

- Air Conditioning Unit

4067 49011

2

16

17

3

4

1

23

24

25

26

29

28

5

6

7

18

19

20

21

8

9

10

11

12

13

15

14

22

27

C-49011-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

28

#TIE, CABLE

1

Tie, Cable

Tie, Cable

Tie, Cable

Tie, Cable

Ref. 1

29

#SLEEVE

3

Sleeve

Manchon

Hülse

Mancha

Ref. 1

®

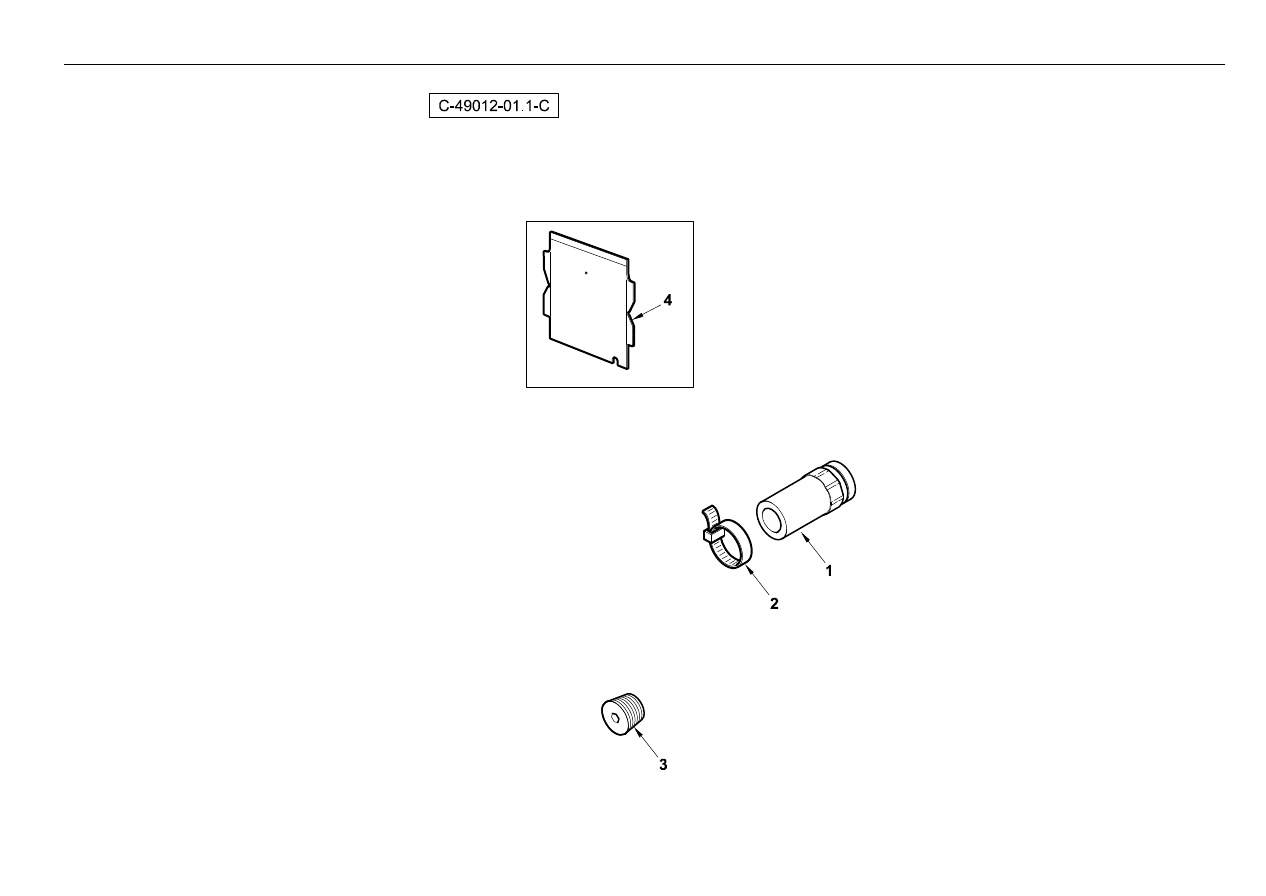

835

Cab Environment

- Less Heater Unit ROPS

4067 49012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101029

1

Heater Outlet Blanking Cap

Chapeau

Kappe

Tapa

2

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

3

6110927M1

1

Perkins Plug

Bouchon

Verschlstopfen

Tapón

4

6110179M91

1

Heat De•ector - Engine

Isolation

Schalldämmung

Aislante

®

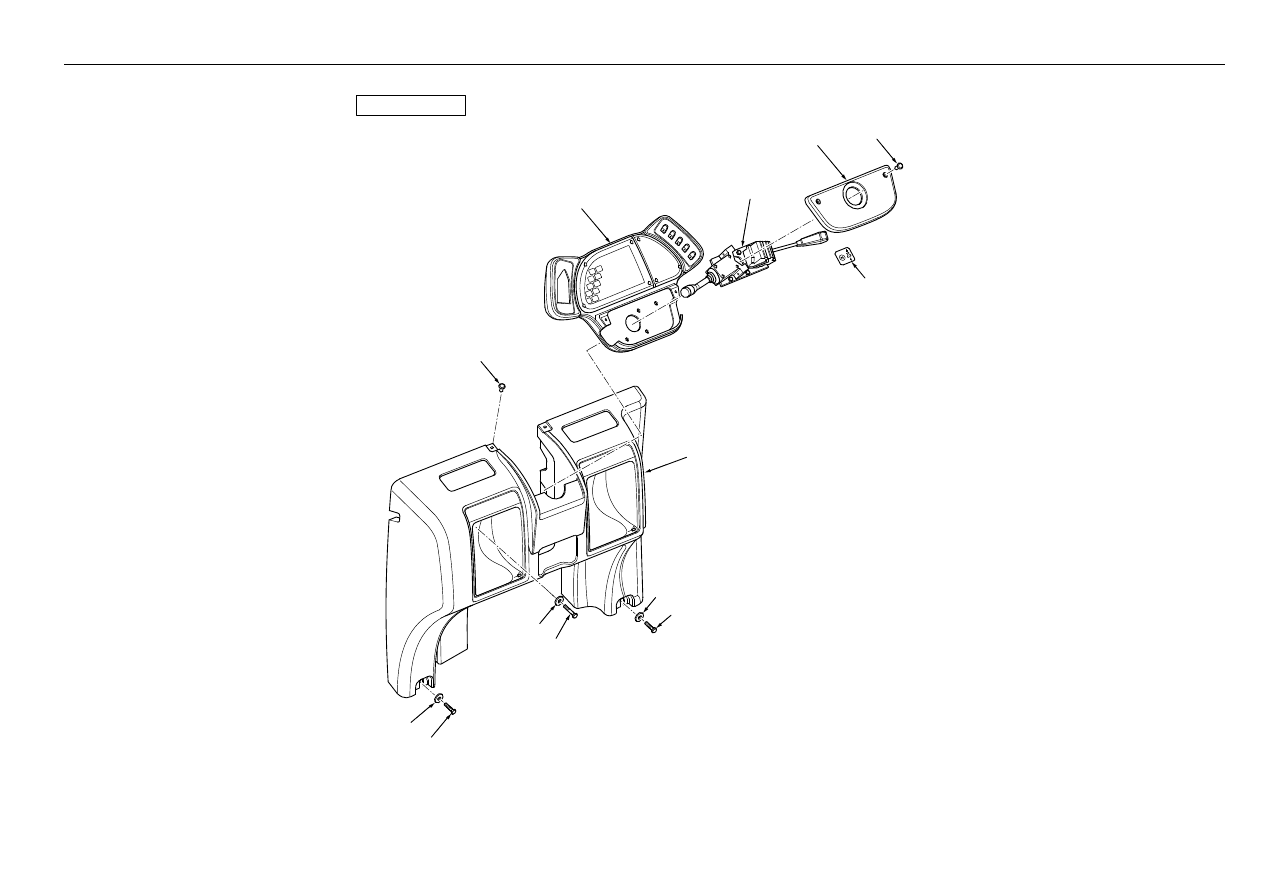

837

Front Console

- Installation ROPS

4067 55001

12

3

5

2

4

3

1

9

8

7

6

11

10

C-55001-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108166M92

1

Front Console Lower-Rops

Console

Konsole

Consola

55001c02.1 1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

55001c04.1 1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

55001c03.1 1

5

6099518M1

1

Cover - Front Console Upper (Grey)

Cache

Abdeckung

Tapa

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

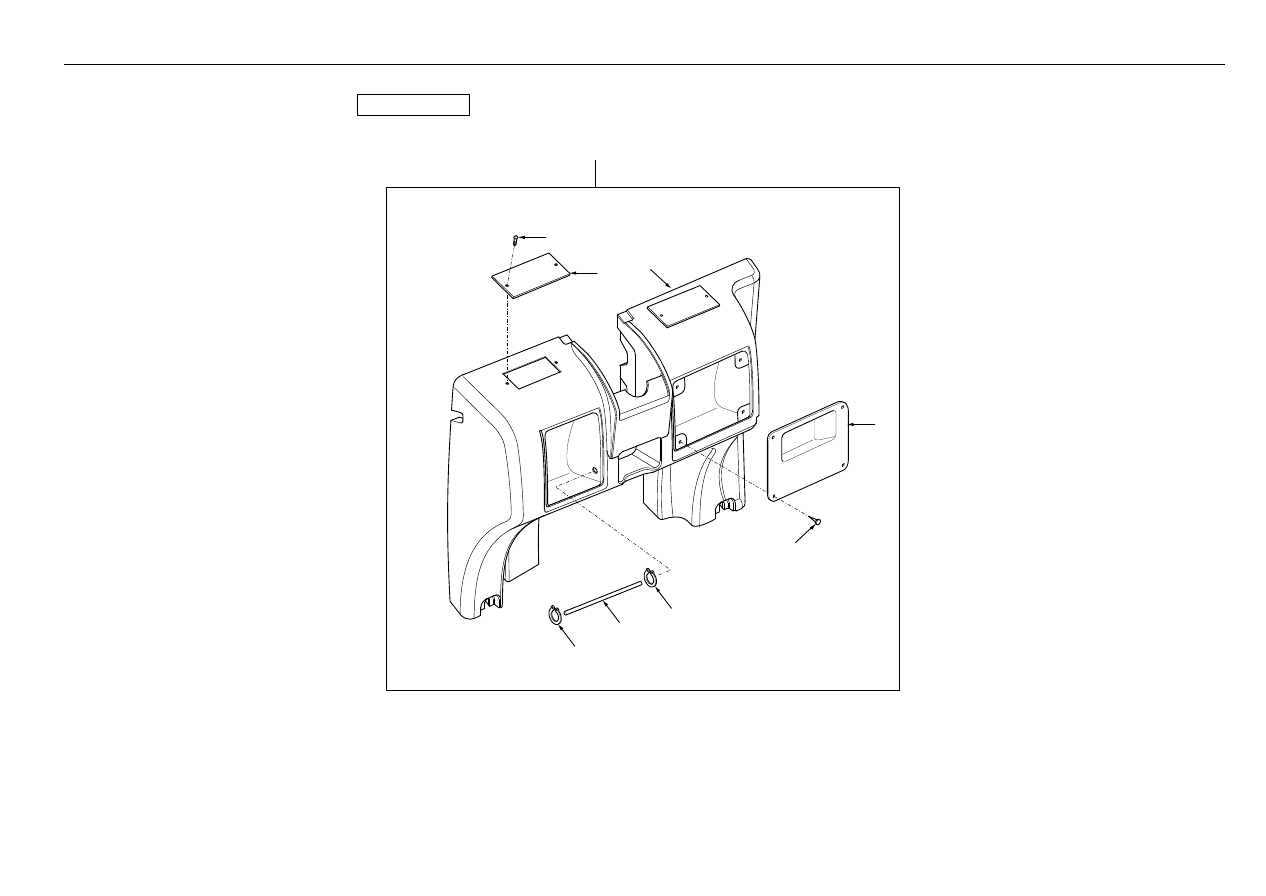

839

Front Console ROPS

4067 55001

1

C-55001-02.1-A

2

8

3

9

4

6

5

7

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108166M92

1

Front Console Lower-Rops

Console

Konsole

Consola

55001c01.1 1

2

6106858M2

1

Front Console Lower-Rops

Console

Konsole

Consola

3

6106812M2

1

Cover - Console Pocket (Grey)

Cache

Abdeckung

Tapa

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

6108290M1

2

Cover, Blanking - Heater Vents, ROPS Cache

Abdeckung

Placa

9

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

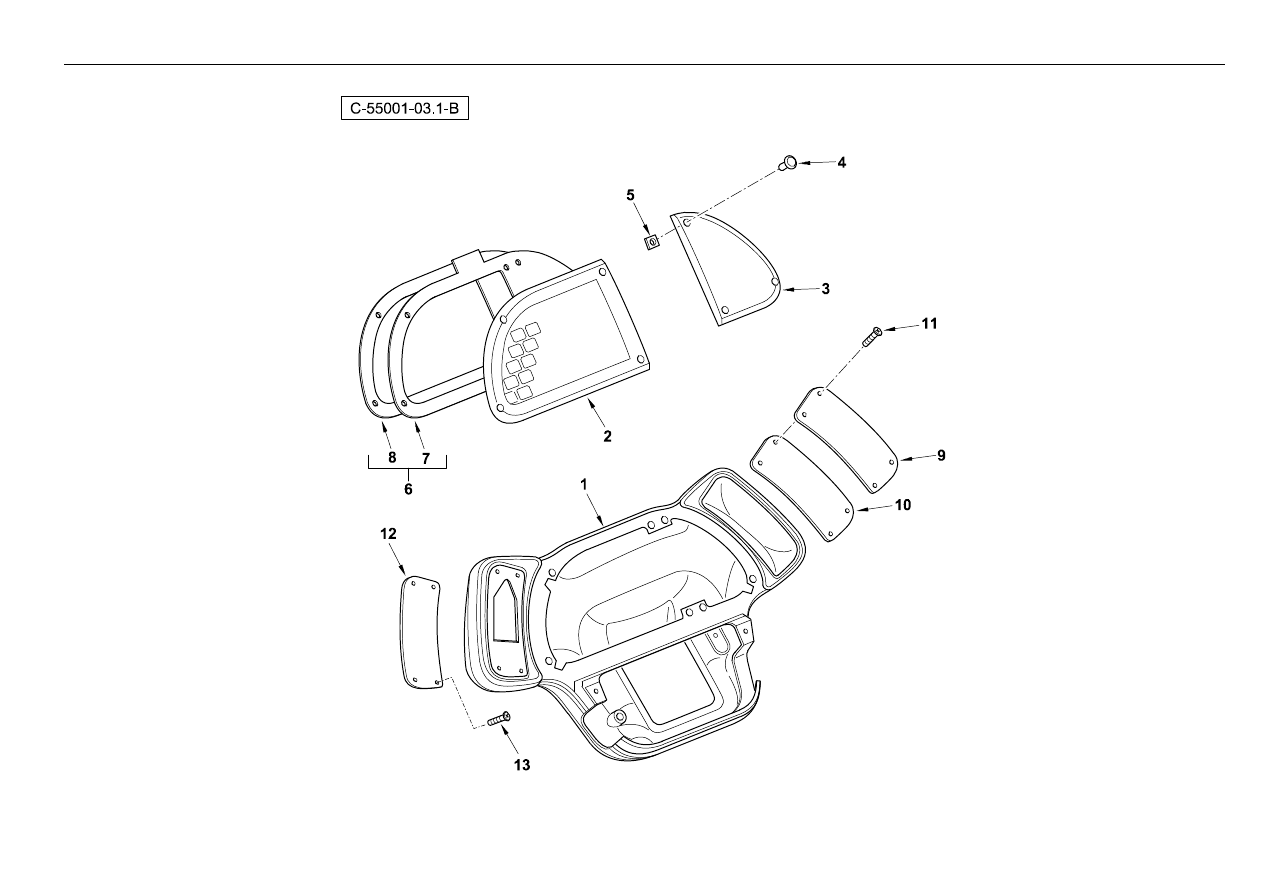

841

Front Console

- Instrument Panel ROPS

4067 55001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6099537M1

1

Front Console Upper Cab (Grey)

Console

Konsole

Consola

55001c01.1 4

2

6102305M93

1

Panel, Instrument - Front, Less
Speedo

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

3

6101807M1

1

Panel, Top R/H - Front Console (Grey) Couvercle

Abdeckblech

Tapa

4

6111375M1

7

Screw - Panel No.6 X 25 Lg

Vis

Schraube

Tornillo

5

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

6

6102824M91

1

Plate-Mounting

Plaque De Fermeture

Verschlussplatte

Placa De Cierre

7

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 6

8

6102609M1

1

Gasket

Joint

Dichtring

Empaquetadura

9

6109915M1

1

Panel Blank - Hole 4mm Dia.

Panneau

Deckblech

Panel

10

6109902M1

1

Panel Blank - Hole 3mm Dia.

Panneau

Deckblech

Panel

11

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

12

6109915M1

1

Panel Blank - Hole 4mm Dia.

Panneau

Deckblech

Panel

13

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

®

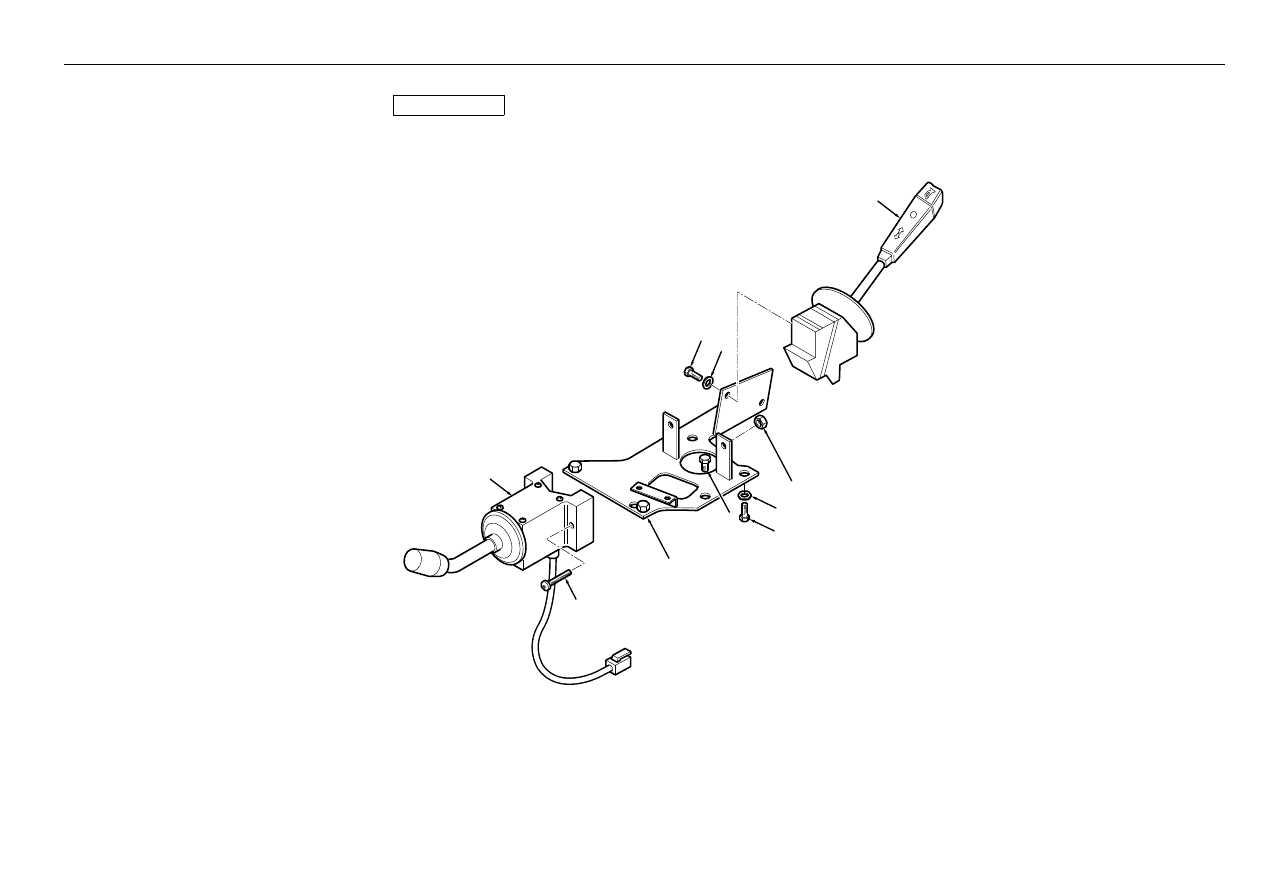

843

Front Console

- Forward/Reverse Switch ROPS

4067 55001

9

8

5

7

1

4

3

2

6

4

C-55001-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

55001c01.1 2

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

845

Front Console

- Installation Cab

4067 55002

12

3

5

2

4

3

1

9

8

7

6

11

10

C-55002-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106473M91

1

Front Console Lower-Cab

Console

Konsole

Consola

55002c02.1 1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

55002c04.1 1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

55002c03.1 1

5

6099518M1

1

Cover - Front Console Upper (Grey)

Cache

Abdeckung

Tapa

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

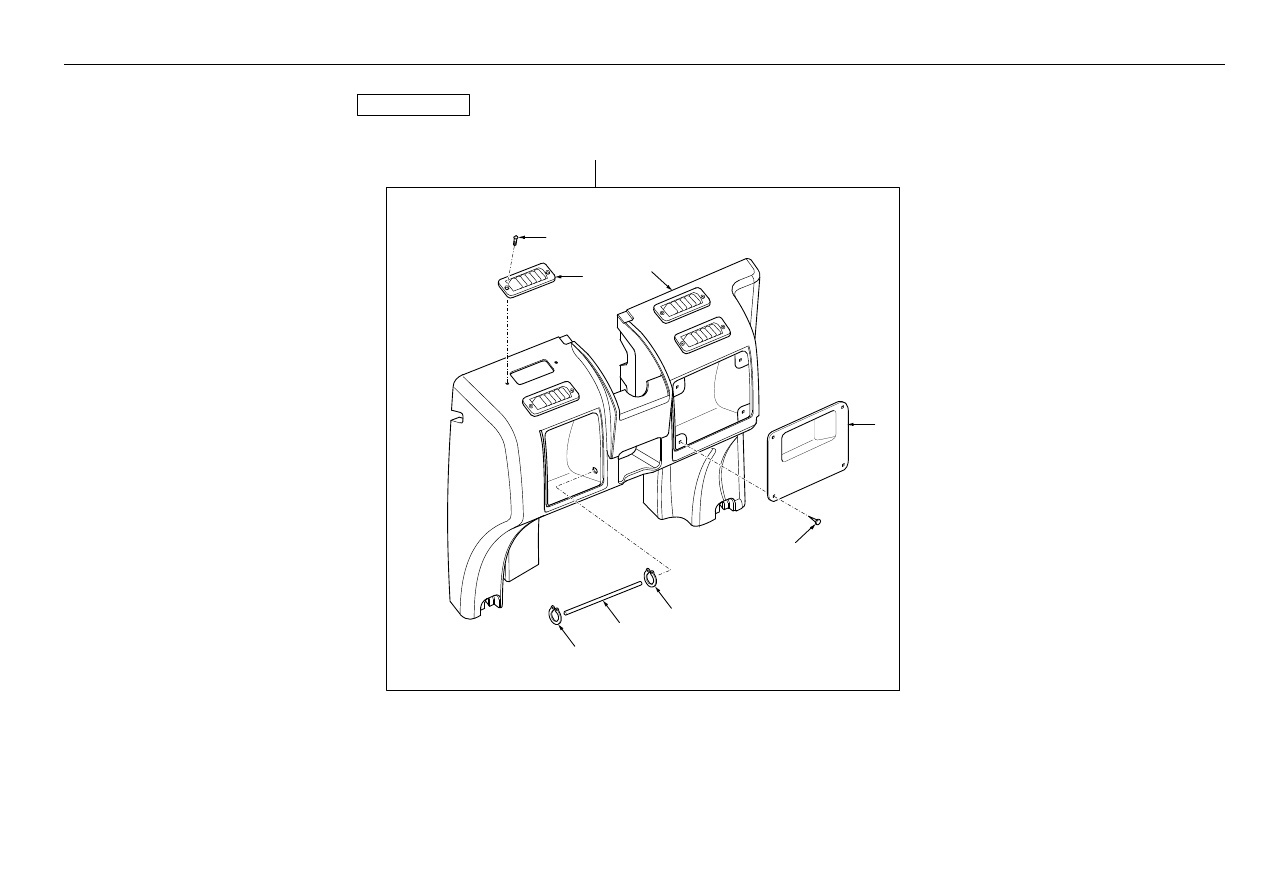

847

Front Console Cab

4067 55002

1

C-55002-02.1-A

2

8

3

9

4

6

5

7

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106473M91

1

Front Console Lower-Cab

Console

Konsole

Consola

55002c01.1 1

2

6106671M1

1

Front Console Lower-Cab

Console

Konsole

Consola

3

6106812M2

1

Cover - Console Pocket (Grey)

Cache

Abdeckung

Tapa

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

3516231M1

5

Louver Small

Trappe Aération

Luftschlitz

Difusor

9

3522735M4

10

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

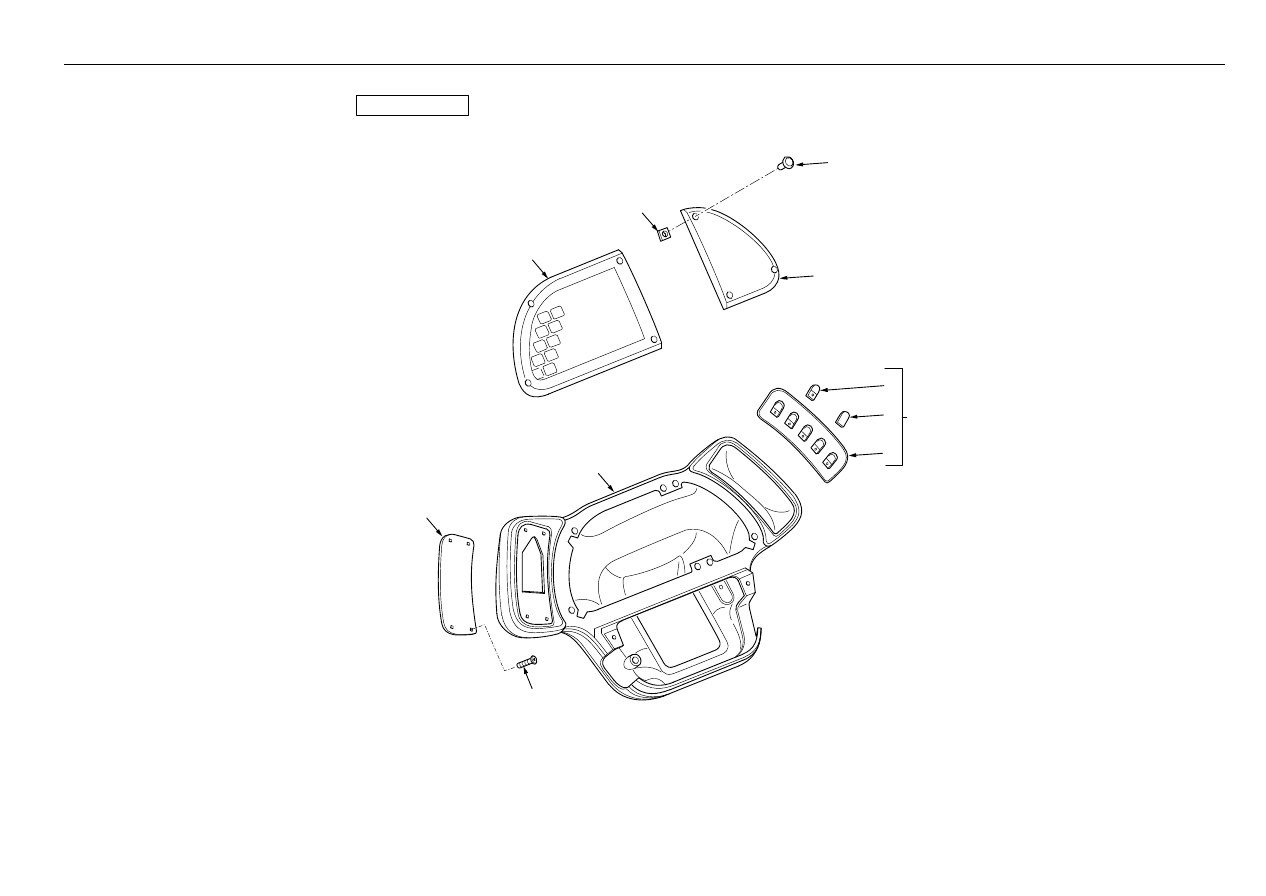

849

Front Console

- Instrument Panel Cab

4067 55002

9

6

1

8

7

5

10

11

2

3

4

C-55002-03.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6099537M1

1

Front Console Upper Cab (Grey)

Console

Konsole

Consola

55002c01.1 4

2

6109507M91

1

Switchpack RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

6101778M1

3

Cover-Switch W/Out Legend (Grey)

Cache

Abdeckung

Tapa

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

6102305M93

1

Panel, Instrument - Front, Less
Speedo

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

7

6101807M1

1

Panel, Top R/H - Front Console (Grey) Couvercle

Abdeckblech

Tapa

8

365915X1

7

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

6109915M1

1

Panel Blank - Hole 4mm Dia.

Panneau

Deckblech

Panel

11

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

®

851

Front Console

- Forward/Reverse Switch Cab

4067 55002

9

8

5

7

1

4

3

2

6

4

C-55002-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

853

Front Console

- Installation ROPS

4067 55003

12

3

5

2

4

3

1

9

8

7

6

11

10

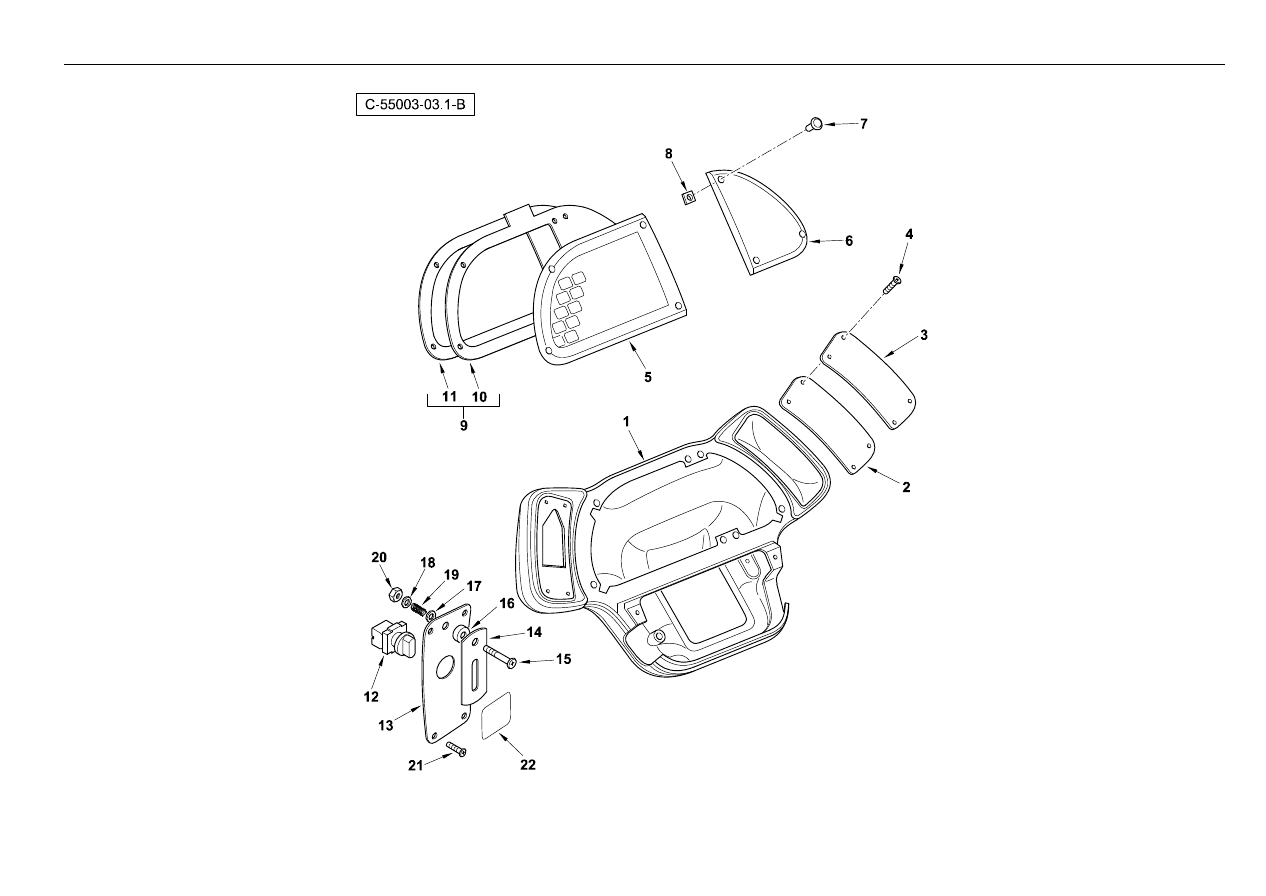

C-55003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108166M92

1

Front Console Lower-Rops

Console

Konsole

Consola

55003c02.1 1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

55003c04.1 1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

55003c03.1 1

5

6099518M1

1

Cover - Front Console Upper (Grey)

Cache

Abdeckung

Tapa

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

855

Front Console ROPS

4067 55003

1

2

8

3

9

4

6

5

7

C-55003-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108166M92

1

Front Console Lower-Rops

Console

Konsole

Consola

55003c01.1 1

2

6106858M2

1

Front Console Lower-Rops

Console

Konsole

Consola

3

6106812M2

1

Cover - Console Pocket (Grey)

Cache

Abdeckung

Tapa

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

6108290M1

2

Cover, Blanking - Heater Vents, ROPS Cache

Abdeckung

Placa

9

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

857

Front Console

- Instrument Panel ROPS

4067 55003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6099537M1

1

Front Console Upper Cab (Grey)

Console

Konsole

Consola

55003c01.1 4

2

6109902M1

1

Panel Blank - Hole 3mm Dia.

Panneau

Deckblech

Panel

3

6109915M1

1

Panel Blank - Hole 4mm Dia.

Panneau

Deckblech

Panel

4

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

5

6102305M93

1

Panel, Instrument - Front, Less
Speedo

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

6

6101807M1

1

Panel, Top R/H - Front Console (Grey) Couvercle

Abdeckblech

Tapa

7

6111375M1

7

Screw - Panel No.6 X 25 Lg

Vis

Schraube

Tornillo

8

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

9

6102824M91

1

Plate-Mounting

Plaque De Fermeture

Verschlussplatte

Placa De Cierre

10

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 9

11

6102609M1

1

Gasket

Joint

Dichtring

Empaquetadura

12

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

13

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

14

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

15

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

16

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

17

3516528M1

2

Boss

Bossage

Anschweißauge

Traviesa

18

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

19

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

20

1441500X1

4

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

21

3516218M2

1

Screw S/Tapping

Vis

Schraube

Tornillo

22

6106221M1

4

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

®

859

Front Console

- Forward/Reverse Switch ROPS

4067 55003

9

8

5

7

1

4

3

2

6

4

C-55003-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

55003c01.1 2

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

861

Front Console

- Installation ROPS

4067 55004

12

3

5

2

4

3

1

9

8

7

6

11

10

C-55004-01.1-A















Content      ..     25      26      27      28     ..
