Terex BACKHOE LOADER 820. Parts Manual (2010) - page 25

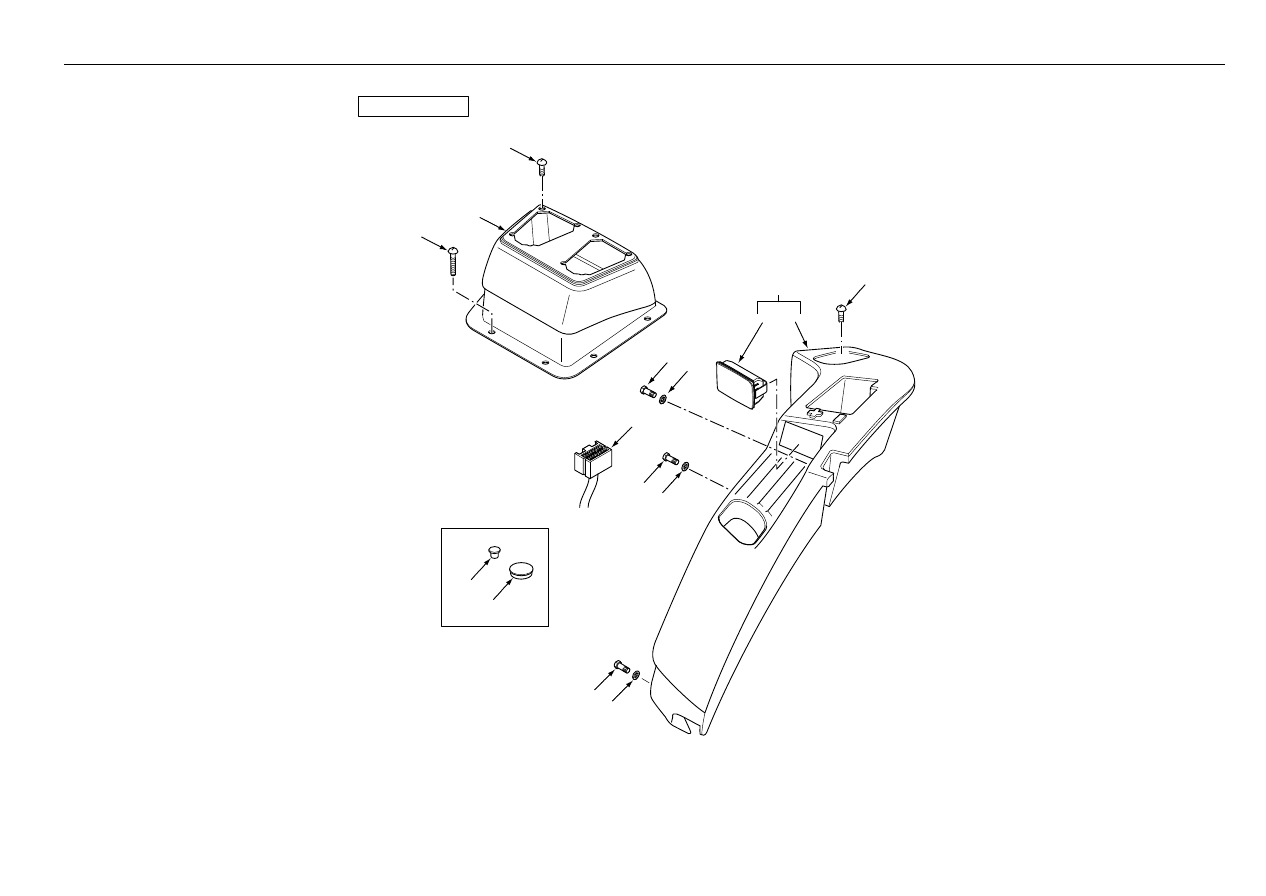

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101043

1

Cab - Black - 2 Door

Cabine

Kabine

Cabina

2

6099762M91

1

Window-Rear ( Complete Assy )

Ensemble De Fenêtre

Fenster Kpl.

Ventana, Conj.

3

6099765M91

1

Framed Glass Assy. - Rear Window

Ensemble De Fenêtre

Fenster Kpl.

Ventana, Conj.

4

#FRAME

1

Frame

Frame

Frame

Frame

Ref. 3

5

6099763M1

1

Seal Rear Window Framed

Joint

Dichtung

Junta

6

3512258M1

1

Pawl Rear Window Lock

Cliquet

Sperrklinke

Placa De Cierre

7

3512255M1

1

Spring

Siège De Ressort

Federsitz

Muelle

8

3512260M1

1

Stop Pawl

Siège De Ressort

Federsitz

Muelle

9

522464M1

1

Rivet M3.2 X 6.

Rivet

Niete

Remache

10

3512345M1

1

Handle Rear Window

Poignée

Handgriff

Asa

11

3512513M1

1

Nut Brass M6

Ecrou

Mutter

Tuerca

12

3512358M1

1

Spacer Rubber

Entretoise

Distanzstück

Traviesa

13

3512357M1

1

Washer - 13mm X 20mm X 2mm

Rondelle

Scheibe

Arandela

14

3512360M1

1

Grub Screw M4x1

Vis

Schraube

Tornillo

15

6099249M1

2

Pin-F.Hinge 9.5x50

Axe

Bolzen

Pasador

16

3009420X1

2

Screw M5 X 6

Vis

Schraube

Tornillo

17

3512433M1

2

Washer Plastic

Rondelle

Scheibe

Arandela

18

3512619M1

2

Washer Plastic

Rondelle

Scheibe

Arandela

19

6099567M1

2

Ring - Self-Locking

Anneau De Retenue

Befestigungsring

Anillo De Retención

20

6099591M1

2

Washer - Plastic, - 6.8 X 12 X 3

Rondelle

Scheibe

Arandela

21

6099599M91

2

Gas Strut Assy

Vérin À Gaz

Gaszylinder

Gato De Gas

22

6099567M1

2

Ring - Self-Locking

Anneau De Retenue

Befestigungsring

Anillo De Retención

23

3512450M1

2

Spacer Plastic

Entretoise

Distanzstueck

Traviesa

24

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

25

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

26

6099610M91

1

Suspension Arm Assy

Bras

Arm

Brazo

27

3512617M1

2

Screw Sheet Metal

Vis

Schraube

Tornillo

28

3512257M1

1

Bracket Mounting

Patte Fixation

Halter

Soporte De Fijación

29

6099468M1

1

Cover Rear Wiper Motor

Cache

Abdeckung

Tapa

30

3512511M1

2

Nut M5

Ecrou

Mutter

Tuerca

®

767

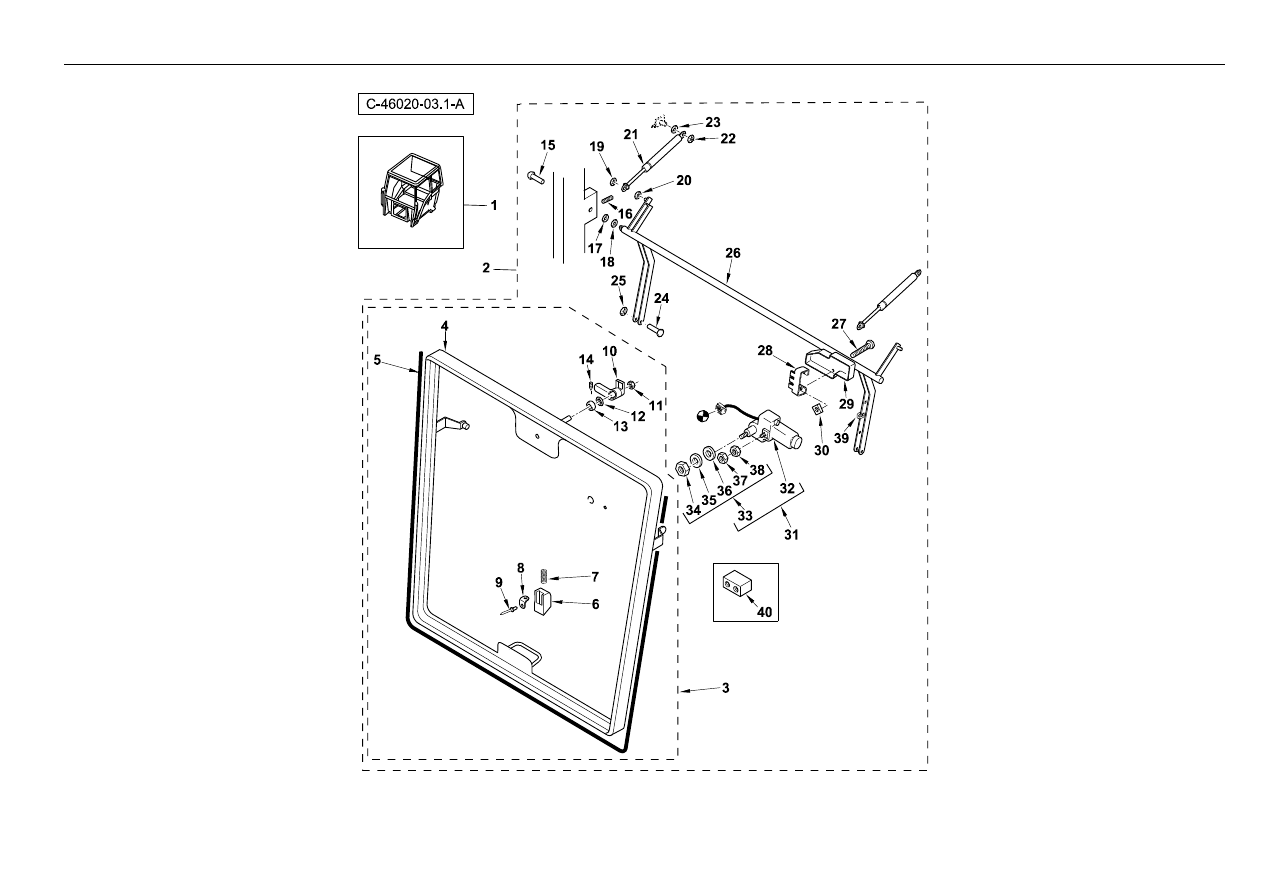

Cab

- Rear Window

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3512338M91

1

Wiper Motor Rear

Moteur Essuie-Glace

Wischermotor

Motor Limpiaparabr.

32

#MOTOR, WIPER

1

Motor, Wiper

Motor, Wiper

Motor, Wiper

Motor, Wiper

Ref. 31

33

3523335M91

1

Kit Mounting

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 33

35

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 33

36

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 33

37

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 33

38

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 33

39

6099460M1

3

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

40

6099758M1

1

Spacer-Rear Window Panel Bolt

Entretoise

Distanzstück

Traviesa

®

769

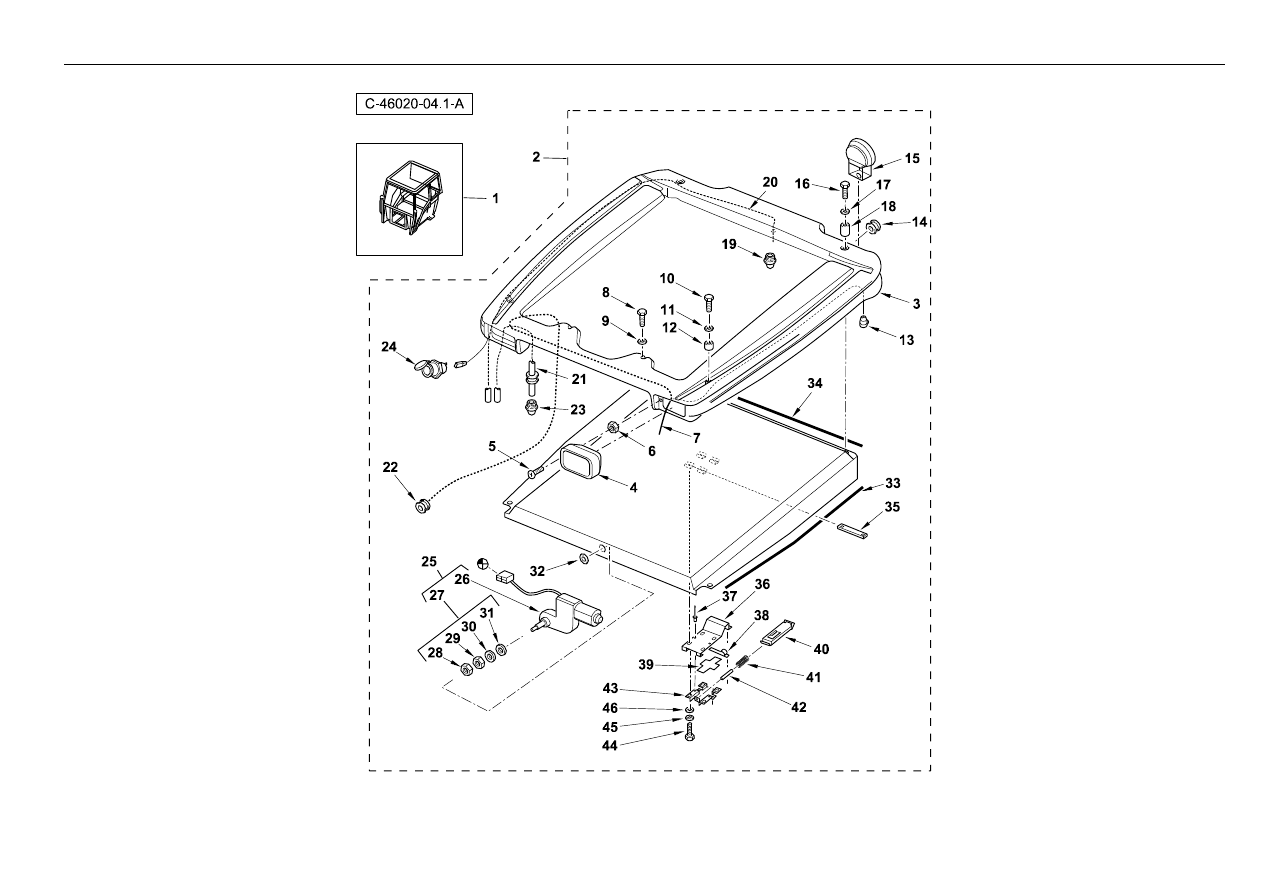

Cab

- Outer Roof

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101043

1

Cab - Black - 2 Door

Cabine

Kabine

Cabina

2

T101058

1

Roof Assy - Black

Toit

Dach

Techo

3

T101059

1

Roof Outer - Black

Toit

Dach

Techo

4

6101560M91

2

Work Light Assy. - Front

Ensemble Phare Travail

Arbeitslicht Kpl.

Faro De Trabajo, Conj.

5

6099456M1

4

Screw 4,2x45 (Din 7981ch)

Vis

Schraube

Tornillo

6

6101590M1

4

Nut "U" M4

Ecrou

Mutter

Tuerca En U

7

6112778M91

1

Cab Roof Harness With Roof Lights

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

8

3512555M1

2

Screw, Pan Head - M5 X 10

Vis

Schraube

Tornillo

9

6099561M1

2

Washer-Lartge

Rondelle

Scheibe

Arandela

10

3009505X1

2

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

11

6099562M1

2

Washer

Rondelle

Scheibe

Arandela

12

6099563M1

2

Spacer

Entretoise

Distanzstück

Traviesa

13

3517621M91

1

Socket Auxiliary

Corps Rotule

Steckdose 12v

Toma De Corriente

14

6099447M1

2

Grommet 22x28x4

Passe-Fil

Tülle

Pasa Cable

15

6110033M91

2

Worklight - Rear

Ensemble Phare Trava

Arbeitsscheinwerfer Kpl.

Faro De Trabajo, Conj

16

3009509X1

2

Bolt M12 X 45 (1.75) Zinc (Iso 8.8)

Boulon M12 X 45

Schraube M12 X 45

Tornillo

17

6099562M1

2

Washer

Rondelle

Scheibe

Arandela

18

6099564M1

2

Spacer

Entretoise

Distanzstück

Traviesa

19

3512320M1

1

Nozzle Jet Washer

Diffuseur

Luftdüse

Difusor

20

3522641M4

1

Tube Flexible Boa Cab

Flexible

Schlauch

Tubo Flexible

21

3522640M3

1

Boa Tube Flexible Cab

Flexible

Schlauch

Tubo Flexible

22

6099457M1

1

Grommet 20x26

Passe-Fil

Tülle

Pasa Cable

23

3512320M1

1

Nozzle Jet Washer

Diffuseur

Luftdüse

Difusor

24

3517621M91

1

Socket Auxiliary

Corps Rotule

Steckdose 12v

Toma De Corriente

25

3504311M91

1

Motor - Wiper Front

Moteur Essuie-Glace

Wischermotor

Motor Limpiaparabr.

26

#MOTOR, WIPER

1

Motor, Wiper

Motor, Wiper

Motor, Wiper

Motor, Wiper

Ref. 25

27

3523336M91

1

Kit Mounting

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

28

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 27

29

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 27

30

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 27

®

771

Cab

- Outer Roof

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 27

32

3019881X1

1

Washer-Lock M16

Rondelle Frein

Scheibe, Sicherungs-

Arandela De Freno

33

6099454M1

2

Seal Strip 1200mm

Bande D´Etanchéité

Dichtstreifen

Junta

34

6099455M1

1

Seal Strip 1100mm

Bande D´Etanchéité

Dichtstreifen

Junta

35

3512591M1

2

Bracket Mounting

Plaque

Platte

Placa

36

6099592M1

1

Plate-Support Rear Window

Support De Fixation

Befestigung

Soporte De Fijación

37

6099595M1

2

Rivet-Blind

Rivet

Niete

Remache

38

3512475M1

1

Seal, Foam

Joint D¿Étanchéité

Dichtungsteil

Junta De Estanqueidad

39

6099265M1

1

Spacer Plastic

Entretoise

Distanzstück

Traviesa

40

6099593M1

1

Pawl-Rr Window Holder Weldd D

Verrou

Verriegelung

Cerrojo

41

6099594M1

1

Spring

Siège De Ressort

Federsitz

Muelle

42

1442357X1

1

Roll Pin

Goupille Elastique

Spannstift

Pasador Elástico

43

6099596M1

1

Bracket Latch Assy

Patte Fixation

Halter

Pata De Fijación

44

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

45

391025X1

4

Lockwasher M8 (External Tooth)

Rondelle De Blocage

Sicherungsscheibe

Arandela De Freno

46

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

773

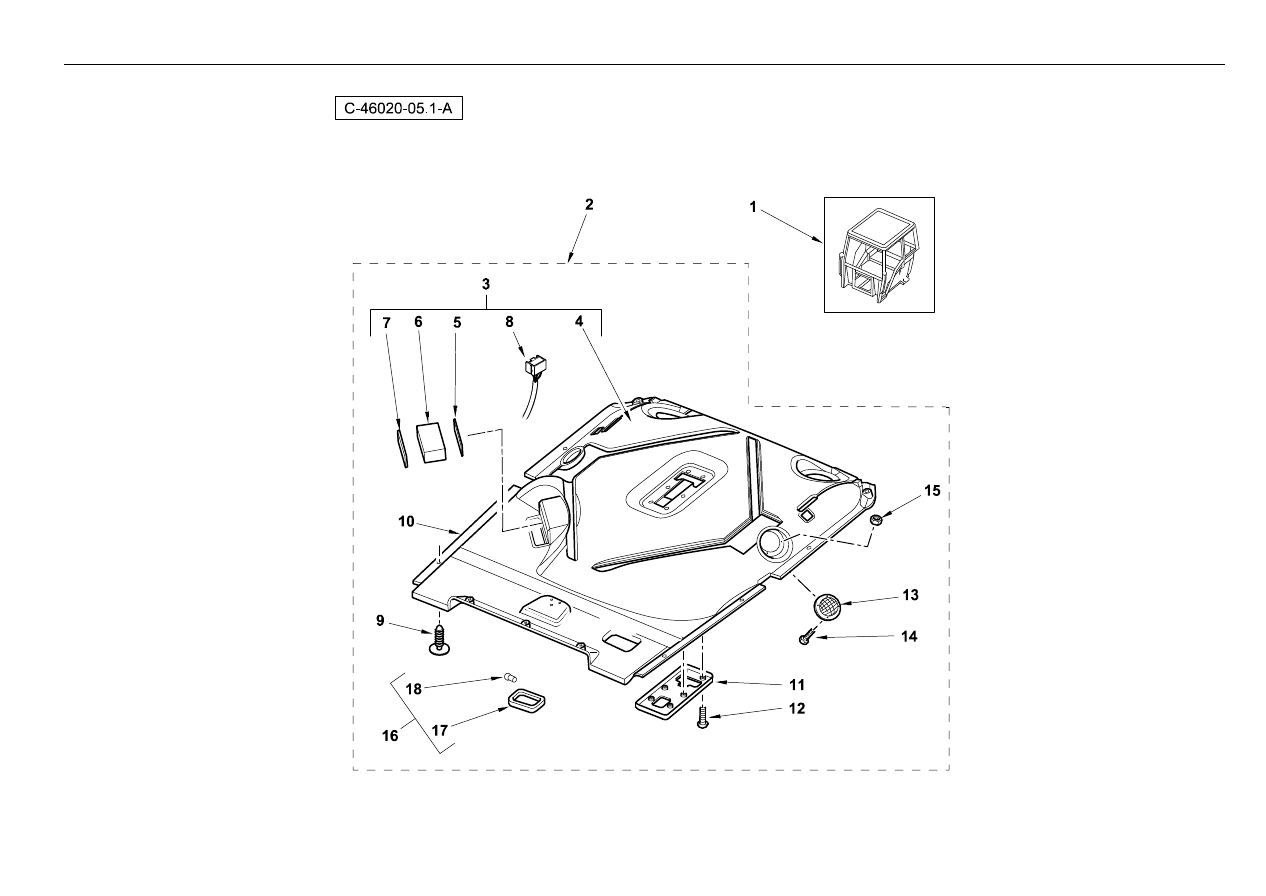

Cab

- Inner Roof

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101043

1

Cab - Black - 2 Door

Cabine

Kabine

Cabina

2

6099405M93

1

Roof Assy Inner

Ensemble De Toit

Dach Kpl.

Techo, Conj.

3

6099771M91

1

Roof Liner

Pavillon

Kabinenhimmel

Pabellón

4

#LINING

1

Lining

Lining

Lining

Lining

Ref. 3

5

#PLATE, BACKING

1

Plate, Backing

Plate, Backing

Plate, Backing

Plate, Backing

Ref. 3

6

6109772M1

1

Housing - Radio

Carter

Gehäuse

Cárter

7

6109775M1

1

Panel - Radio Blank

Cache

Abdeckung

Tapa

8

6109777M91

1

Harness - Radio Speakers

Faisceau

Beschirrung

Haz, Conj.

9

6102077M1

14

Fastener Fir Tree

Attache

Befestigungsvorrichtung

Enganche

10

6099461M1

2

Pro•le

Pro•le

Pro•l

Per•l

11

6099247M1

1

Cover-Inner Roof

Cache

Abdeckung

Tapa

12

3512617M1

6

Screw Sheet Metal

Vis

Schraube

Tornillo

13

3516210M1

2

Grille Speaker

Grille

Grill

Rejilla

14

6099448M1

8

Screw-4,8x25 (Din 7985)

Vis

Schraube

Tornillo

15

3512511M1

8

Nut M5

Ecrou

Mutter

Tuerca

16

3516209M92

1

Light Interior

Éclairage Intérieur

Innenbeleuchtung

Iluminación Interior

17

#LAMP

1

Lamp

Lamp

Lamp

Lamp

Ref. 16

18

3523441M1

1

Bulb Festoon 12v.10w

Lampe

Lampe

Lámpara

®

775

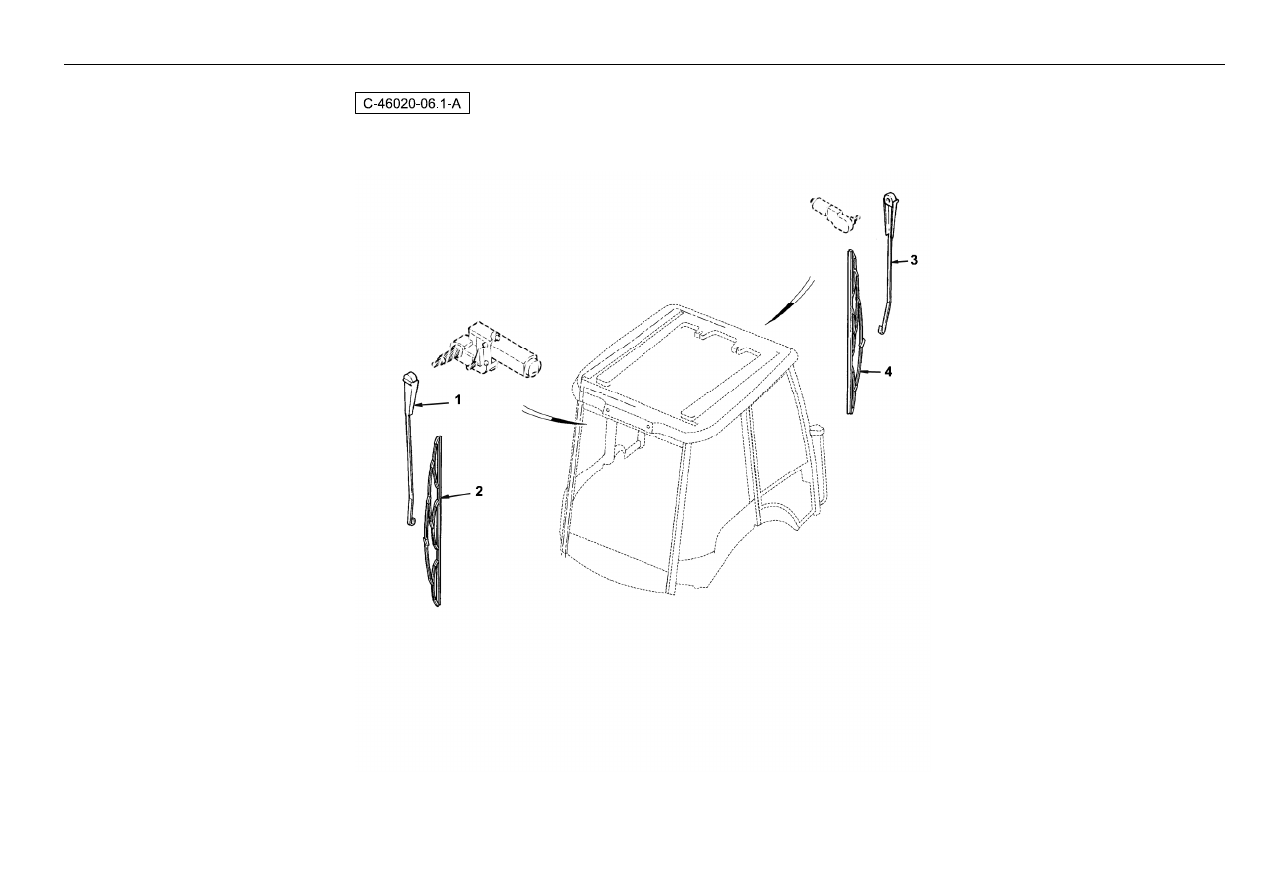

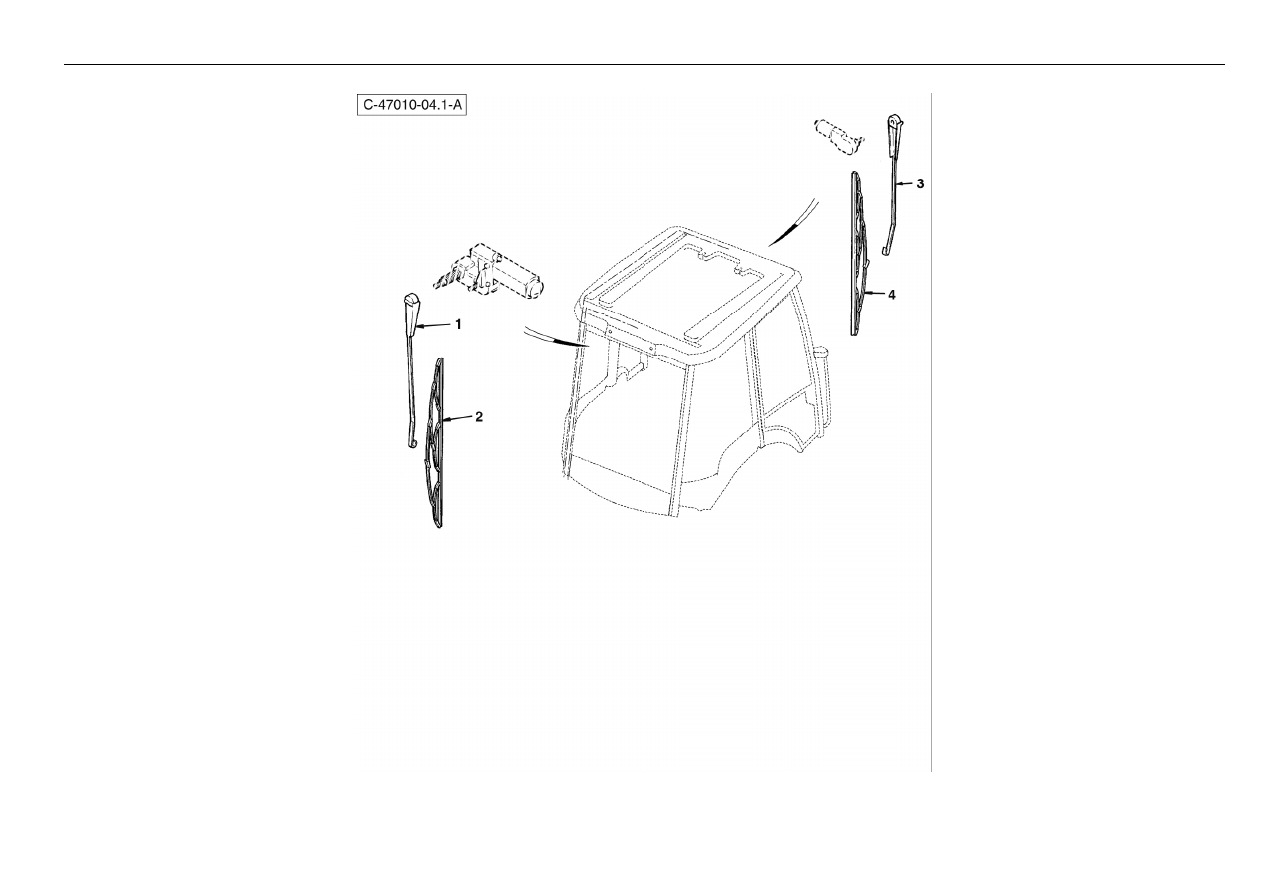

Cab Trim

- Windscreen Wiper

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

1473848M92

1

Arm Wiper Rear

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

2

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

3

3512477M91

1

Arm Wiper Front

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

4

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

®

777

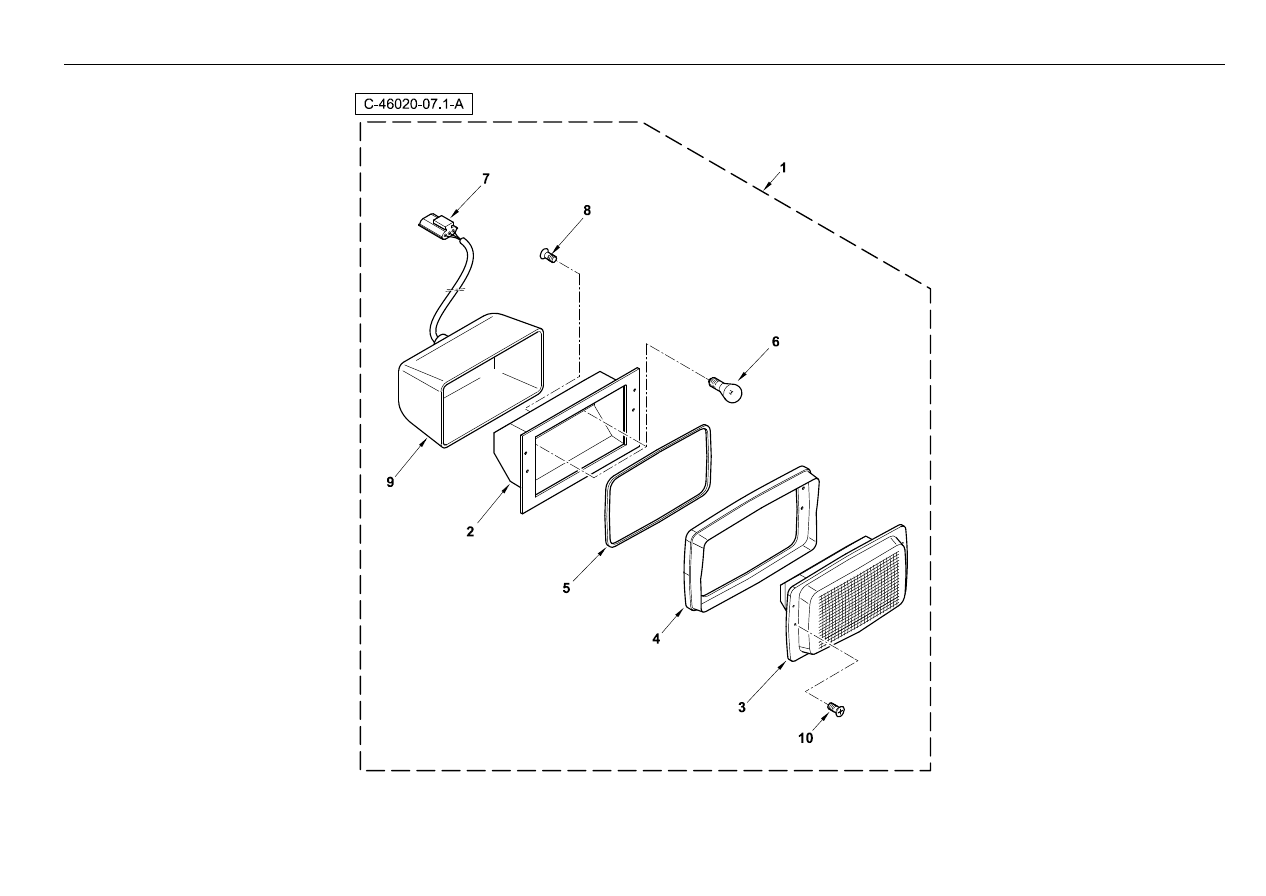

Cab

- Front Worklight

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101560M91

1

Work Light Assy. - Front

Ensemble Phare Travail

Arbeitslicht Kpl.

Faro De Trabajo, Conj.

2

#REFLECTOR

1

Re•ector

Re•ector

Re•ector

Re•ector

Ref. 1

3

6190753M91

1

Lens Assy Worklight

Lentille

Streuscheibe

Lente

4

6190754M91

1

Rim Worklight

Jante

Feige

Corona

5

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 1

6

3523689M1

2

Bulb 12v.55w

Lampe

Lampe

Lámpara

7

6190755M91

1

Harness Worklight

Faisceau

Kabelstrang

Haz

8

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 1

9

#BODY

1

Body

Body

Body

Body

Ref. 1

10

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 1

®

779

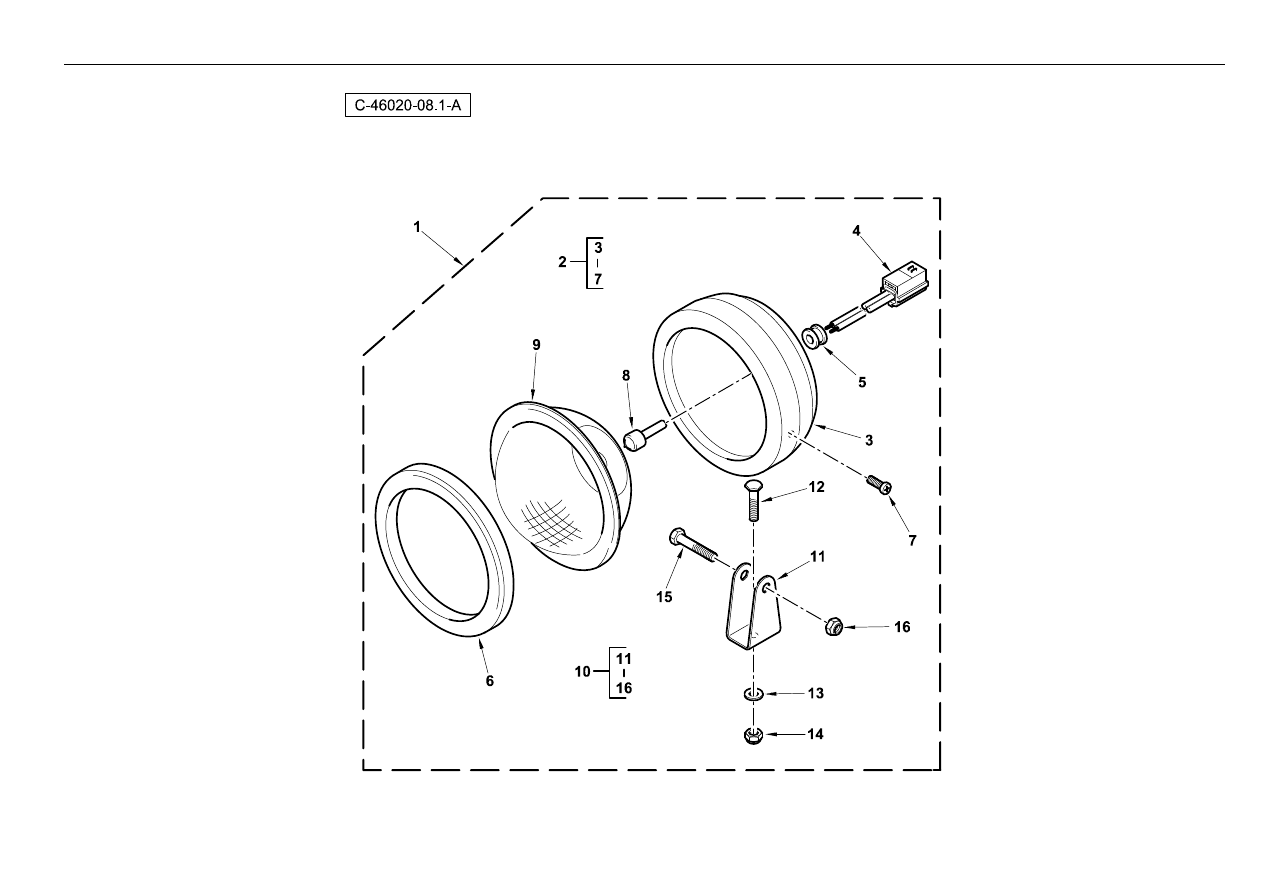

Cab

- Rear Worklight

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110033M91

2

Worklight - Rear

Ensemble Phare Trava

Arbeitsscheinwerfer Kpl.

Faro De Trabajo, Conj

2

6194001M91

1

Housing,Harness,Gasket,Screws

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

3

#BODY

1

Body

Body

Body

Body

Ref. 2

4

#HARNESS

1

Harness

Harness

Harness

Harness

Ref. 2

5

#GROMMET

1

Grommet

Grommet

Grommet

Grommet

Ref. 2

6

#RIM

1

Rim

Rim

Rim

Rim

Ref. 2

7

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 2

8

3523689M1

1

Bulb 12v.55w

Lampe

Lampe

Lámpara

9

6194002M91

1

Light Unit Without Bulb

Catadioptre

Rückstrahler

Re•ector

10

6194003M91

1

Kit - Bracket + Hardwear (Worklamp) Patte Fixation

Halter

Juego De Piezas

11

#BRACKET

1

Bracket

Bracket

Bracket

Bracket

Ref. 10

12

#BOLT

1

Bolt

Boulon

Schraubbolzen

Perno

Ref. 10

13

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 10

14

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 10

15

#BOLT

1

Bolt

Boulon

Schraubbolzen

Perno

Ref. 10

16

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 10

®

781

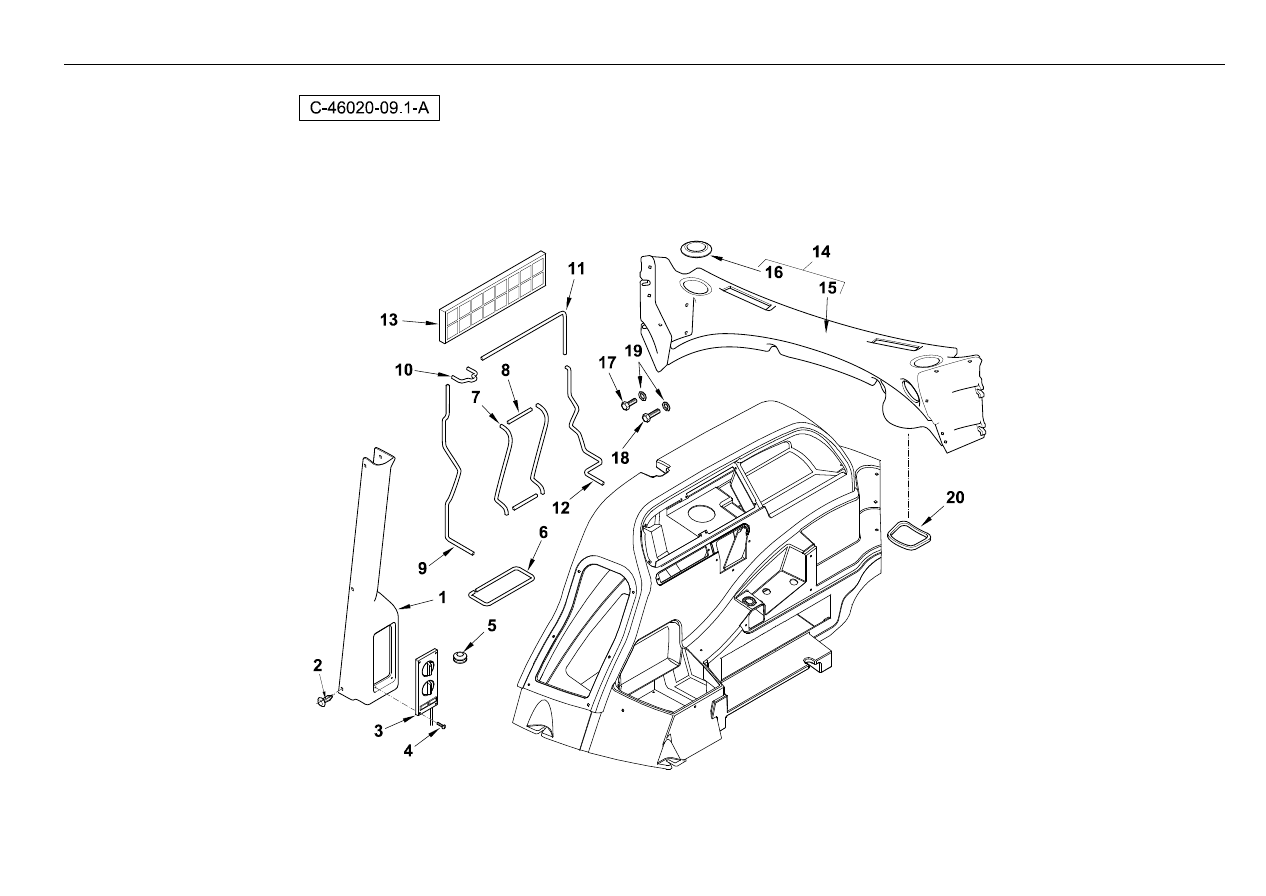

Cab Trim

- Heater

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101052

1

Cover - B-Post (Black)

Couvercle

Deckel

Cubierta

2

6101591M1

5

Fastener - "Scrivet"

Rivet

Niete

Remache

3

6111549M91

1

Panel- Heater Control

Ensemble Commutat.

Schalter Kpl.

Conmutador, Conj.

4

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

5

6101552M1

1

Grommet-Split

Passe-Fil

Tülle

Pasa Cable

6

6101699M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

7

6101694M1

2

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

8

6101769M1

2

Seal-Foam H/Brake H/Throttlele

Joint

Dichtung

Junta

9

6101695M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

10

6101698M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

11

6101697M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

12

6101696M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

13

6101501M1

1

Filter

Filtre

Filter

Filtro

14

T101050

1

Moulding - Rear Assy (Black)

Moulure

Pressling

Bordon

15

T101051

1

Moulding Rear

Moulding Rear

Moulding Rear

Moulding Rear

16

6101499M1

6

Nozzle-Round-Heater/Air Con N

Diffuseur

Luftduse

Difusor

17

339666X1

4

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

18

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

19

3516109M1

6

Washer Fender Spacer

Rondelle

Scheibe

Arandela

20

6101636M1

1

Seal-Foam-Rear

Joint

Dichtung

Junta

®

783

THIS PAGE INTENTIONALLY LEFT BLANK

®

784

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101048

1

Console Assy LH (Black)

Console

Konsole

Consola

2

T101049

1

Console LH

Console LH

Console LH

Console LH

3

6101503M91

1

Ashtray-Wall Mounted

Cendrier

Aschenbecher

Cenicero

4

6101591M1

3

Fastener - "Scrivet"

Rivet

Niete

Remache

5

1440922X1

1

Bolt M6-60 (Hammer)

Goupille

Bolzen M6 X 60

Tornillo

6

3516109M1

1

Washer Fender Spacer

Rondelle

Scheibe

Arandela

7

339262X1

2

Bolt M6-30 Z5s

Boulon - M6 X 30

Schraube - M6 X 30

Perno

8

3516109M1

2

Washer Fender Spacer

Rondelle

Scheibe

Arandela

9

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

10

3516109M1

1

Washer Fender Spacer

Rondelle

Scheibe

Arandela

11

6108072M1

2

Grommet-Blind

Passe-Fil

Gummituelle

Pasa Cable

12

6108074M1

4

Fastener=-Fir Tree

Attache

Halteklammer

Enganche

®

785

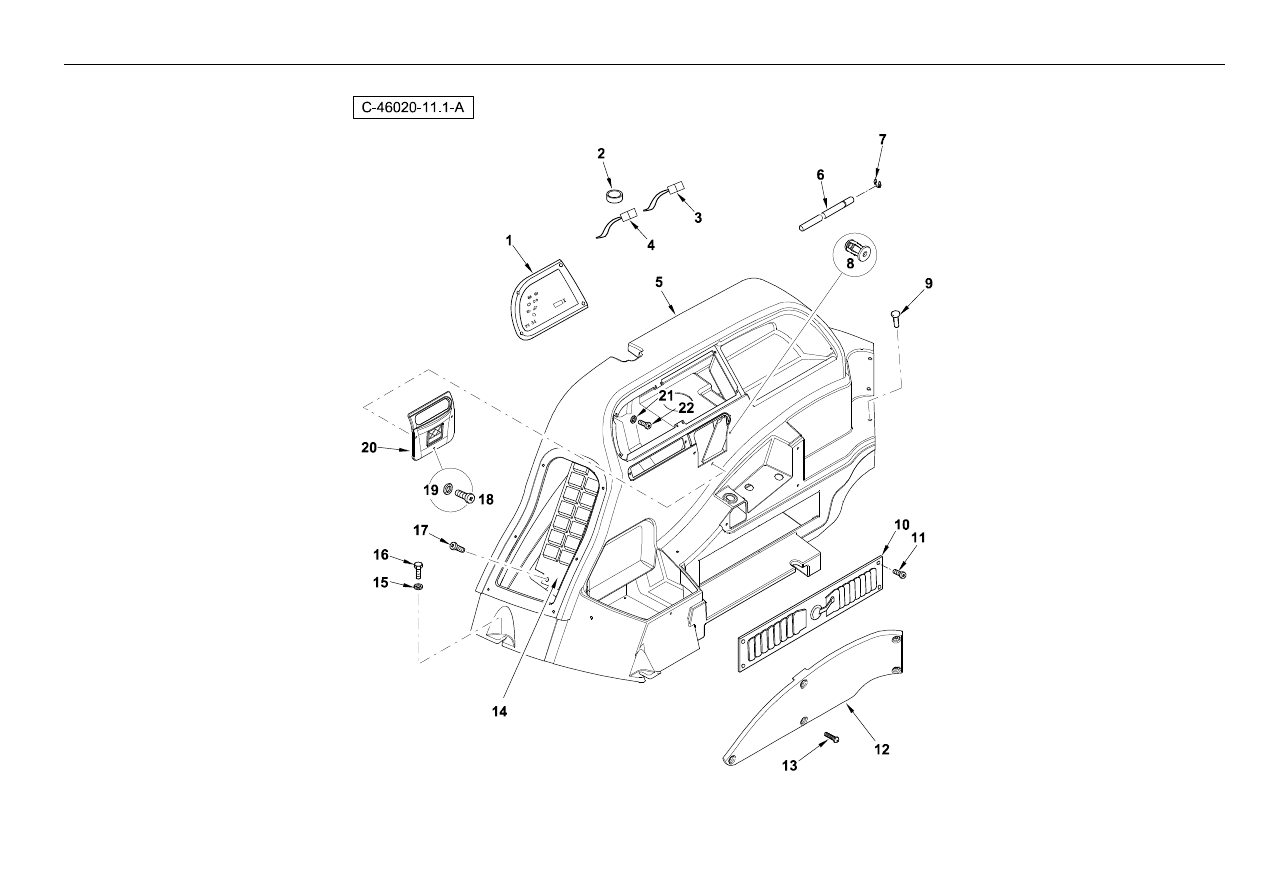

Cab Trim

- Console RH

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101060

1

Instrument Pack - RH Console - Black Groupe D'instr. Bord

Instrumentensatz

Grupo Instrs. Abordo

2

6102479M1

1

Bung-Harness Retaining

Passe-Fil

Tülle

Pasa Cable

3

6110158M92

1

Harness - Ignition

Faisceau

Beschirrung

Haz, Conj.

4

6102229M92

1

Harness-Switchpack Accessory

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

5

T101055

1

Console RH

Console RH

Console RH

Console RH

6

T101168

1

Rod - Retaining

Tringle

Stange

Varilla

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

6114185M1

9

M5 Jack Nut

Ecrou Special - M5

Spezialmutter - M5

Tuerca Especial - M5

9

6101591M1

3

Fastener - "Scrivet"

Rivet

Niete

Remache

10

6101500M2

1

Louvre-Rh Side Console

Diffuseur

Luftdüse

Rejilla

11

3522735M4

6

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

12

T101053

1

Cover - Handbrake (Black)

Couvercle

Deckel

Cubierta

13

6101591M1

5

Fastener - "Scrivet"

Rivet

Niete

Remache

14

6108707M93

1

Board-Relay/Fuse Assy

Tableau Fusible/Relais

Sicherung / Relaiskarte

Tablero Fusibles/Reles

15

3516109M1

2

Washer Fender Spacer

Rondelle

Scheibe

Arandela

16

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

17

1472524M2

2

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

18

6110701M1

3

Screw M5 X 25 Lg - Pan Head

Vis

Schraube

Tornillo

19

3512553M1

3

Washer Large M5

Rondelle - M5

Scheibe - M5

Arandela

20

T101056

1

Cover - Handthrottle (Black)

Couvercle

Deckel

Cubierta

21

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

22

339560X1

1

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

®

787

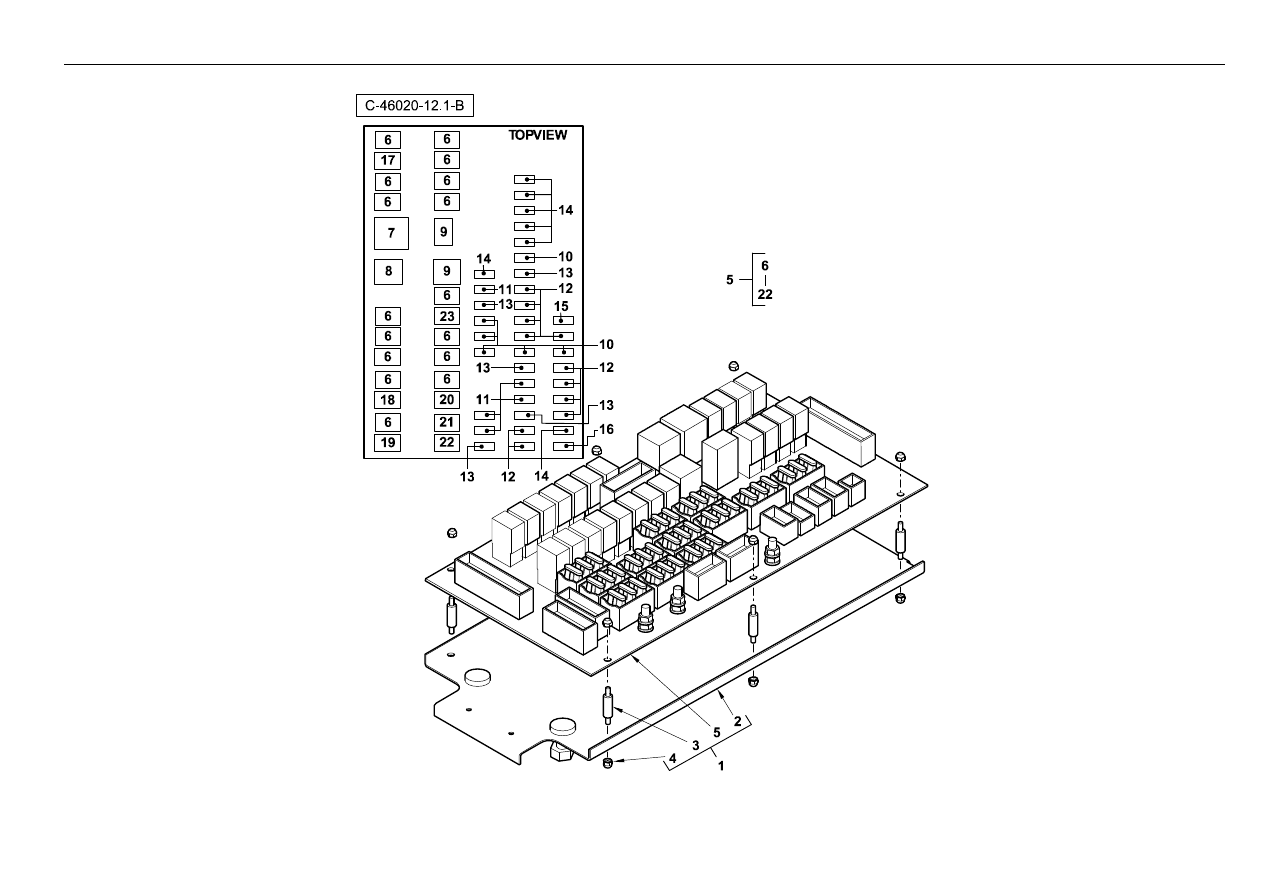

Cab Side Console

- Fuse & Relay Board

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108707M93

1

Board-Relay/Fuse Assy

Tableau Fusible/Relais

Sicherung / Relaiskarte

Tablero Fusibles/Reles

2

#PLATE

1

Plate

Plaque

Platte

Plato

Ref.1

3

6102558M1

8

Pillar Nylon

Support De Tableau

Armaturenbretthalter

Soporte De Panel

4

3009074X1

16

Nut Nyloc M4

Ecrou

Mutter

Tuerca De Retención

5

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Ref.1

6

6102490M1

16

Relay-Micro

Relais

Relais

Relé

Micro

7

6108737M1

1

Flasher Unit Relay 12v

Relais Clignot.

Blinkgeber

Rele

Flasher Unit

8

6102648M1

1

Relay-Hazard

Relais

Relais

Relé

Hazard

9

6102496M1

2

Relay-Mini

Relais

Relais

Relé

Mini

10

6108756M1

6

Ato Automotive Fuse 3a 32vdc

Fusible

Sicherung

Fusible

11

6108757M1

6

Ato Automotive Fuse 5a 32vdc

Fusible - 5a

Sicherung - 5a

Fusible

12

6108754M1

11

Ato Automotive Fuse 7.5a 32vdc

Fusible

Sicherung

Fusible

13

3523568M1

6

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

15

3523570M1

1

Fuse, Standard - 20 Amp., Yellow

Fusible

Sicherung

Fusible

16

3523571M1

1

Fuse, Standard - 25 Amp., Clear

Fusible

Sicherung, 25a

Fusible

17

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

18

#RELAY

1

Relay

Relay

Relay

Relay

Loader Q/Attach

19

#RELAY

1

Relay

Relay

Relay

Relay

Digger Q/Attach

20

#RELAY

1

Relay

Relay

Relay

Relay

4wd

21

#RELAY

1

Relay

Relay

Relay

Relay

Ride Control

22

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

23

6114405M1

1

Relay - Micro Diode

Relais

Relais

Rele

®

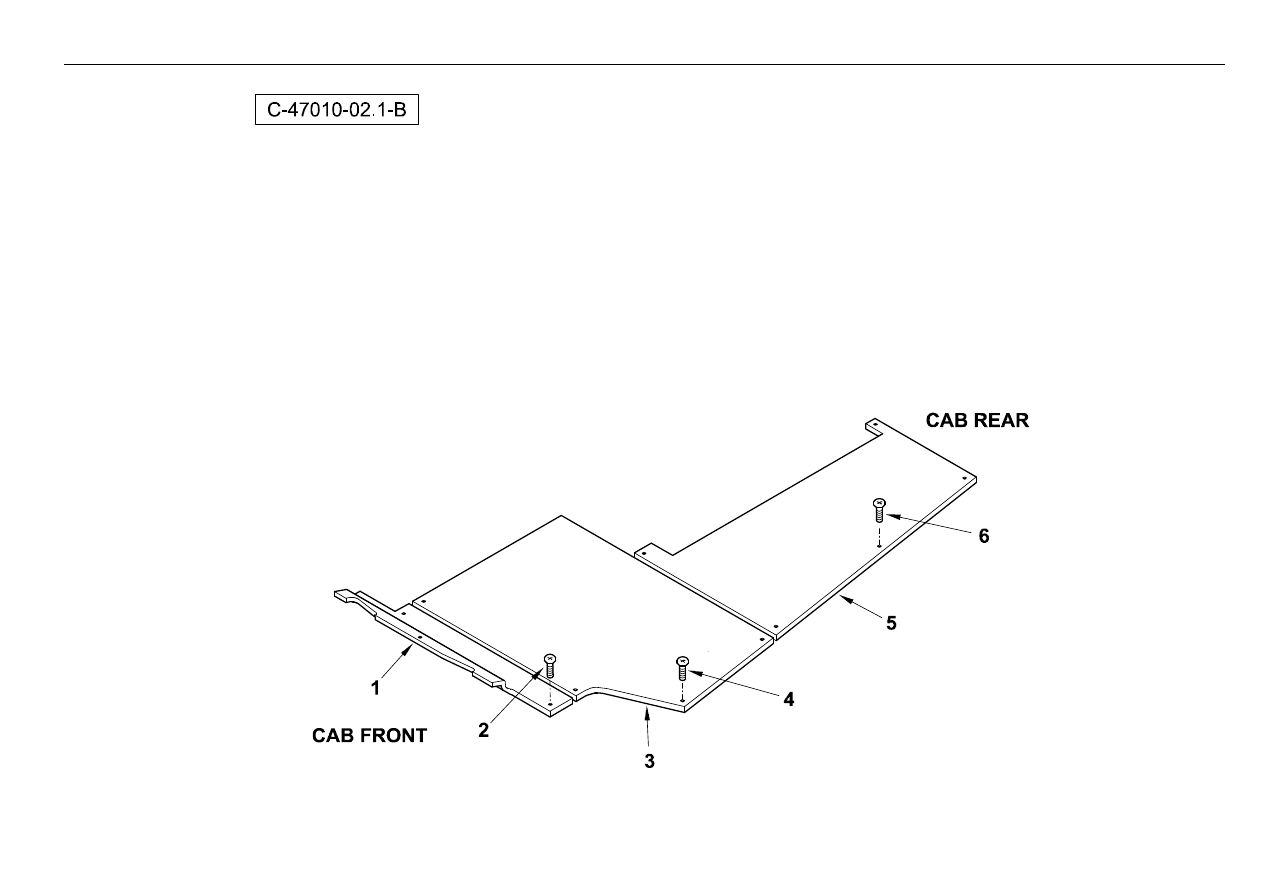

789

Not Serviced

4067 47010

Not Serviced















Content      ..     23      24      25      26     ..
