Terex BACKHOE LOADER 820. Parts Manual (2010) - page 26

Part No.

Qty.

English

French

German

Spanish

Remarks

1

1473848M92

1

Arm Wiper Rear

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

2

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

3

3512477M91

1

Arm Wiper Front

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

4

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

®

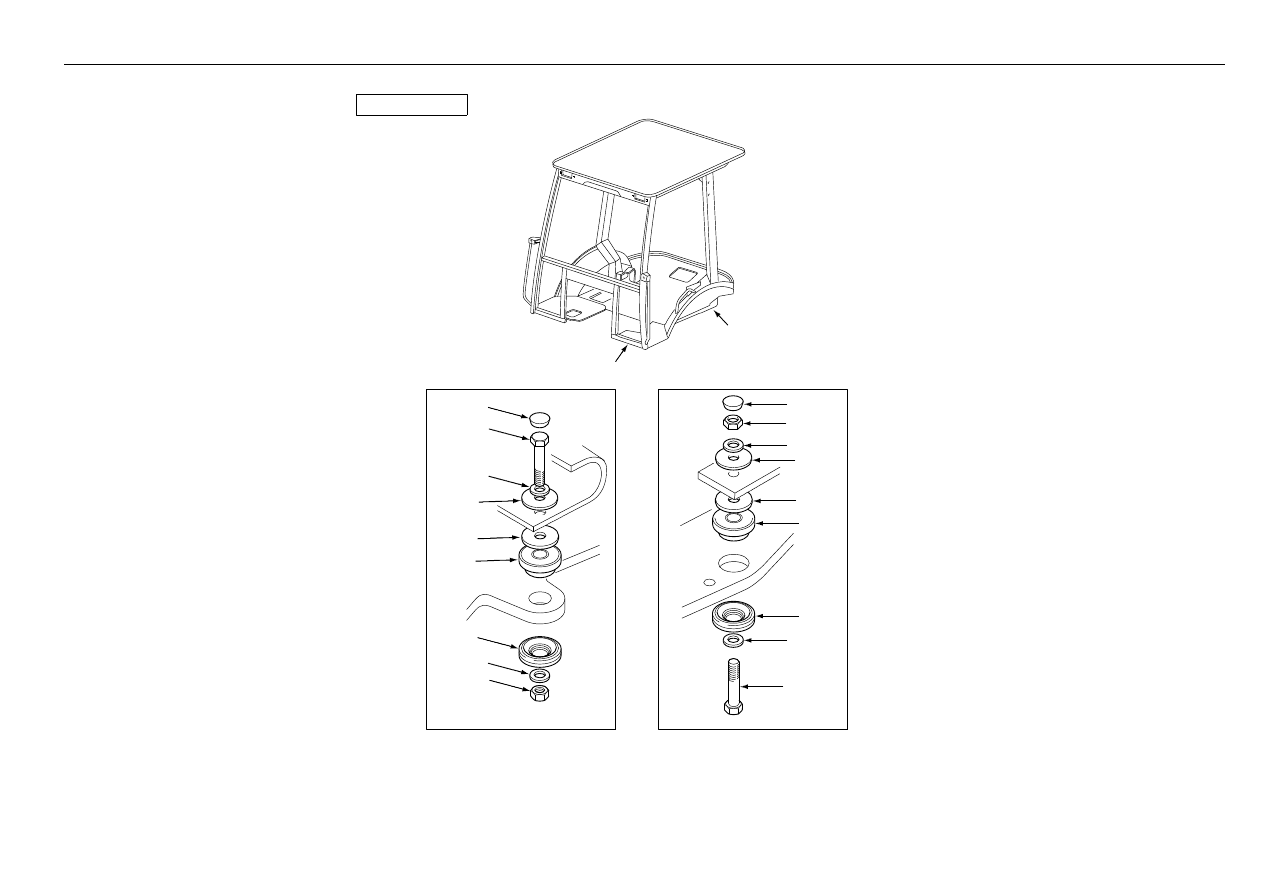

799

Cab Trim

- Cab Mounting 4 Post ROPS

4067 47012

C-47012-01.1-A

1

A

B

A

B

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

3

385365X1

4

Washer Hardened M20

Rondelle

Scheibe

Arandela

4

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

5

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

6

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

7

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

8

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

9

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

10

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

11

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

12

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

13

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

14

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

15

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

16

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

17

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

18

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

®

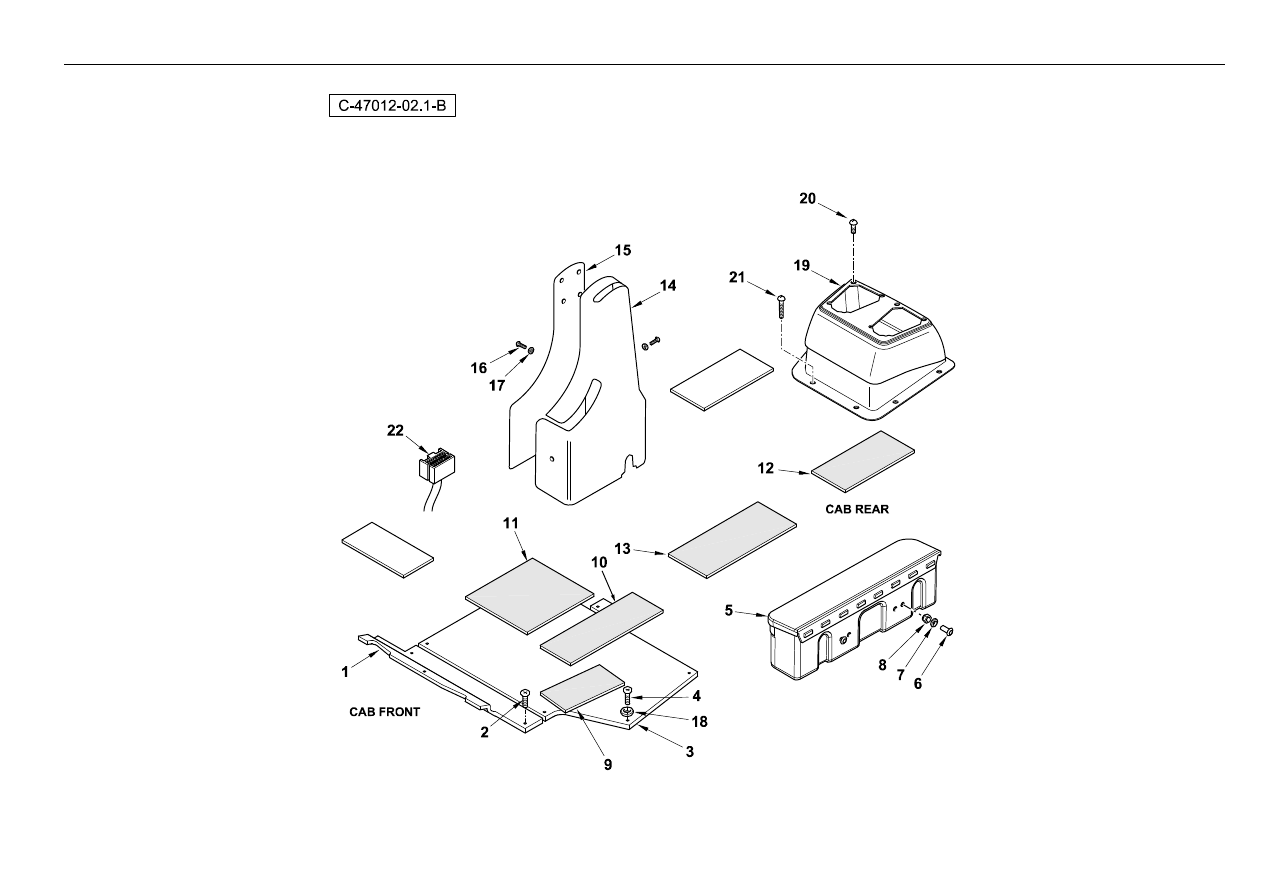

801

Cab Trim

- Floorplate 4 Post ROPS

4067 47012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#PLATE

1

Plate

Plaque

Platte

Plato

Cab Frame

2

339124X1

5

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

6108654M1

1

Plate-Floor

Plancher

Bodenplatte

Suelo

4

339124X1

7

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1696186M93

1

Toolbox-4 Post ROPS

Boite A Outis

Werkzeugkasten

Portaobjetos

6

3505771M1

2

Screw Pan HD M10 X 25

Vis

Schraube

Tornillo

7

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

8

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

9

3517596M1

2

Pad Anti Slip 152x310

Tampon

Polster

Almohadilla

10

3517595M1

1

Pad Anti Slip 152x400

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

11

3517597M1

1

Pad Anti Slip 304x310

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

12

3517596M1

2

Pad Anti Slip 152x310

Tampon

Polster

Almohadilla

13

3517595M1

1

Pad Anti Slip 152x400

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

14

6109251M1

1

Cover Moulded

Cache

Abdeckung

Tapa

15

6109252M1

1

Sheet-Moulded

Tôle

Blech

Chapa

16

3001163X1

3

Screw M5-16 Pan HD

Vis

Schraube

Tornillo

17

3019560X1

3

Washer M5

Rondelle

Scheibe

Arandela

18

390972X1

7

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

T101123

1

Digger Tower - ROPS (Black)

Moulure

Pressling

Bordon

20

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

21

3512552M1

6

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

22

6111106M91

1

Harness - Front Console (Synchro)

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

22

6110155M92

1

Harness-Synchro Front Console

Faisceau

Kabelstrang

Haz, Conj.

Ec06/167

®

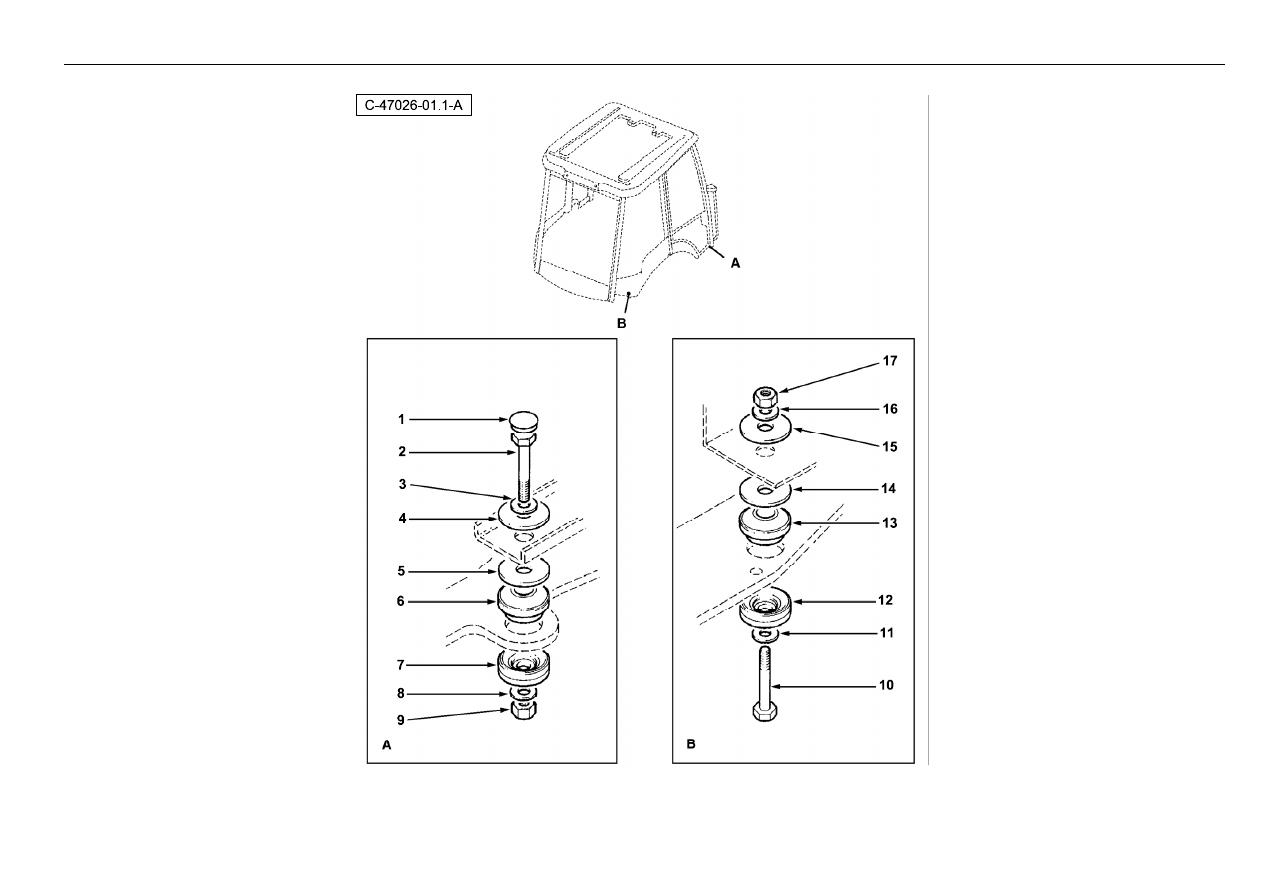

803

Cab Trim

- Cab Mounting

4067 47026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

3

385365X1

4

Washer Hardened M20

Rondelle

Scheibe

Arandela

4

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

5

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

6

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

7

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

8

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

9

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

10

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

11

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

12

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

13

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

14

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

15

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

16

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

17

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

®

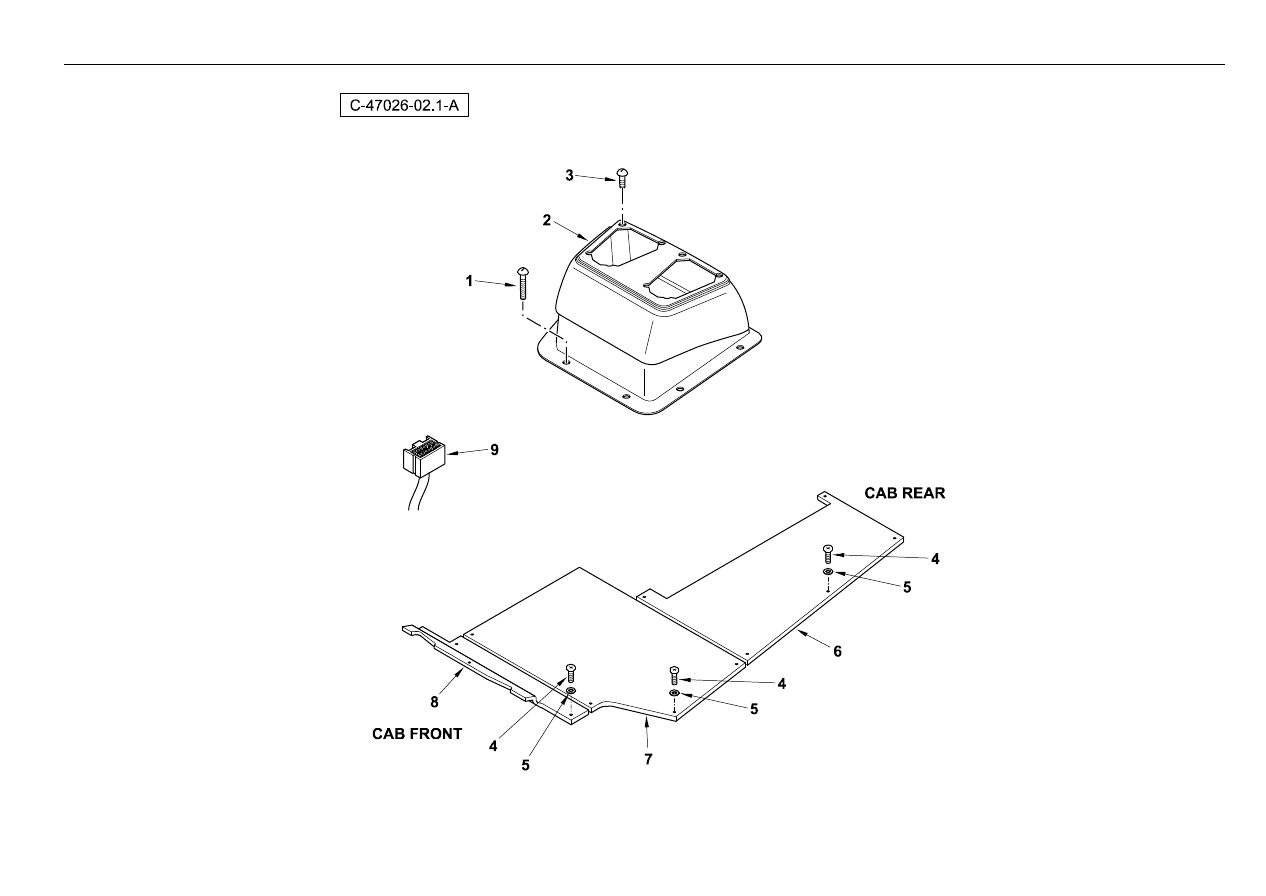

805

Cab Trim

- Floorplate & Digger Tower

4067 47026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3512552M1

6

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

2

T101122

1

Digger Tower - Cab (Black)

Console

Konsole

Consola

3

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

4

339124X1

14

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

390972X1

14

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

6

6101023M92

1

Floorplate-Rear-W/Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

7

6101043M2

1

Floorplate-Centre

Plaque

Platte

Placa

8

#PLATE

1

Plate

Plaque

Platte

Plato

Cab Frame

9

6111106M91

1

Harness - Front Console (Synchro)

Faisceau

Beschirrung

Haz, Conj.

®

807

Cab Trim

- Mats

4067 48001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112452M1

1

Mat - Front (Synchroshuttle)

Tapis

Matte

Tapete De Suelo

2

6112453M1

1

Mat - Rear (With Pedal)

Tapis

Matte

Tapete De Suelo

3

6110319M1

1

Underlay- Rear Cab Floor

Tapis

Matte

Tapete

4

6110318M1

1

Underlay- Front Cab Floor

Tapis

Matte

Tapete

®

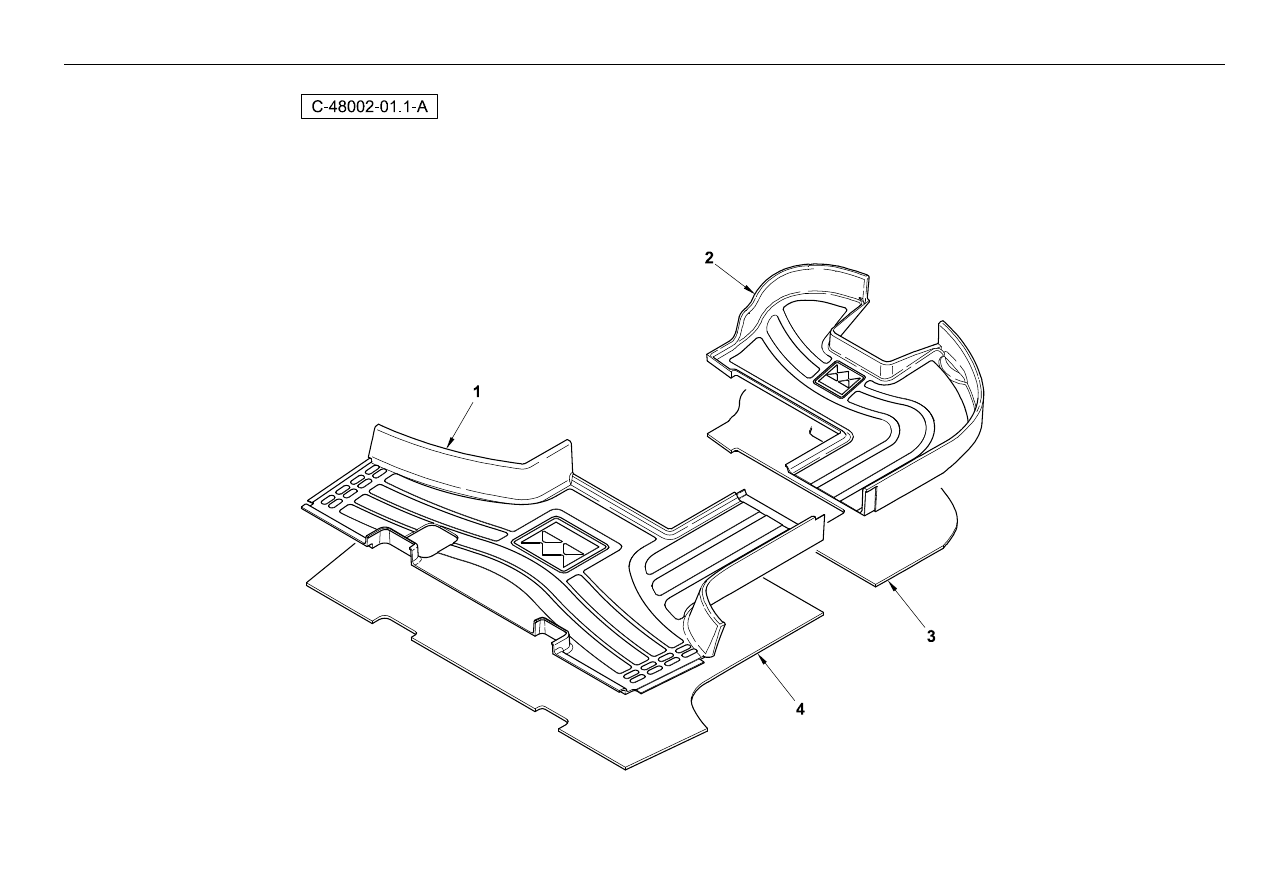

809

Cab Trim

- Mats

4067 48002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112452M1

1

Mat - Front (Synchroshuttle)

Tapis

Matte

Tapete De Suelo

2

6112454M1

1

Mat - Rear (Without Pedal)

Tapis

Matte

Tapete De Suelo

3

6110319M1

1

Underlay- Rear Cab Floor

Tapis

Matte

Tapete

4

6110318M1

1

Underlay- Front Cab Floor

Tapis

Matte

Tapete

®

811

Not Serviced

4067 48099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

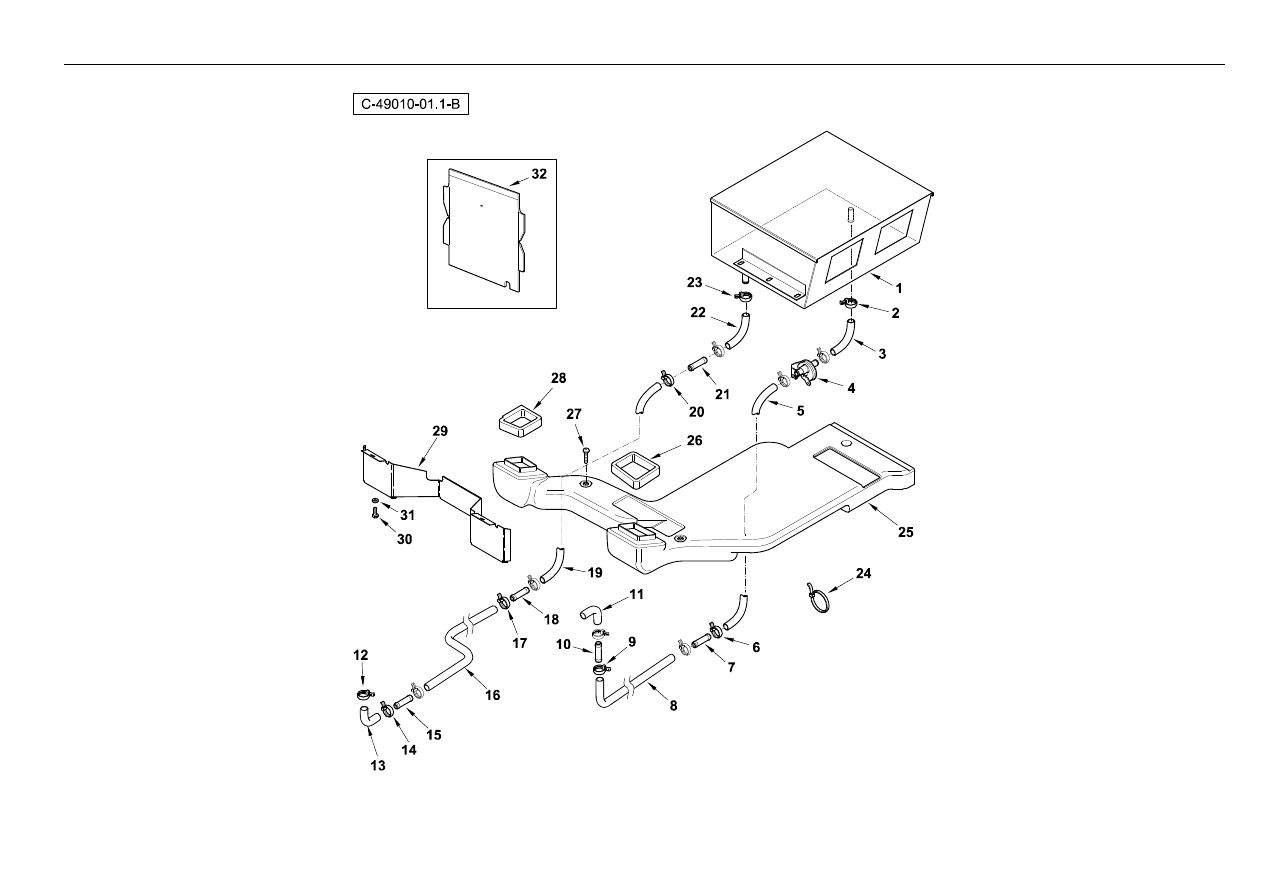

813

Cab Environment

- Heater Installation Front

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49010c03.1 1

2

3517410M1

3

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

3

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

4

6106705M1

1

Water Valve, Heater

Distributeur

Steuerventil

Distribuidor

Ec05/073 Acc66c

4

6110874M1

1

Valve - Water Heater

Soupape

Ventil

Válvula

Ec05/073

5

6009515M1

1

Hose-Heater X 600nom

Flexible

Schlauch

Tubo Flexible

6

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

7

3521772M1

1

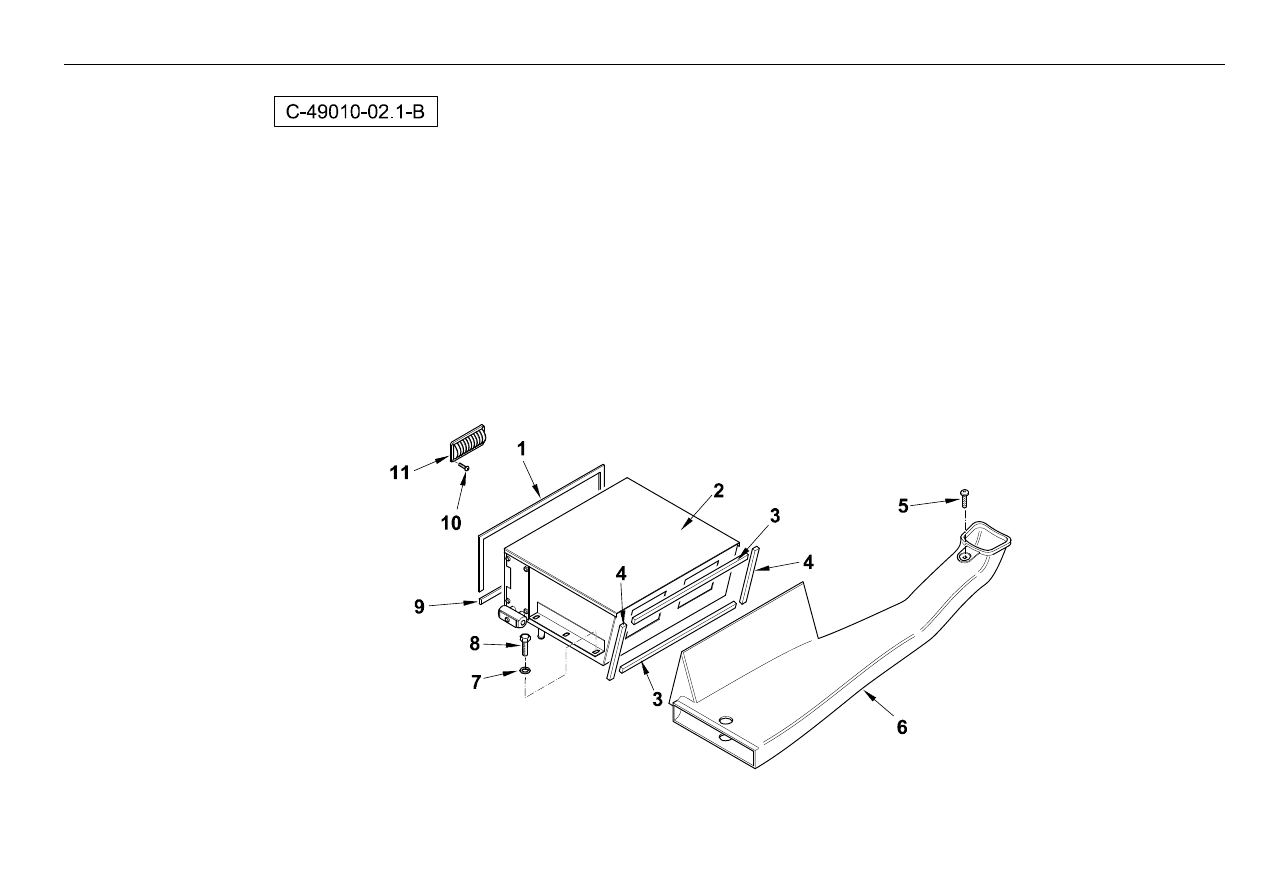

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

8

6003690M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

9

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

10

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

11

3521752M1

1

Elbow - Rubber

Coude

Winkelstuck

Codo, 90°

12

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

13

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

14

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

15

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

16

6013369M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

17

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

18

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

19

6110268M1

1

Hose-Heater X 250nom

Flexible

Schlauch

Tubo Flexible

20

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

21

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

22

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

23

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

24

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

25

6101717M93

1

Air Conditioning Duct Assy - Front

Chambre À Air

Luftleitkanal

Conducto

26

6101634M1

1

Seal-Foam-Front-Lh

Joint

Dichtung

Junta

27

3009537X1

2

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

28

6101635M1

1

Seal-Foam-Front-Rh

Joint

Dichtung

Junta

29

6102371M3

1

Plate-Air Con De•ector

Dé•ecteur

Abweisblech

De•ector

March 2005

®

815

Cab Environment

- Heater Installation Front

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

30

339560X1

2

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

March 2005

31

3019571X1

2

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

March 2005

32

6110179M91

1

Heat De•ector - Engine

Isolation

Schalldämmung

Aislante

®

817

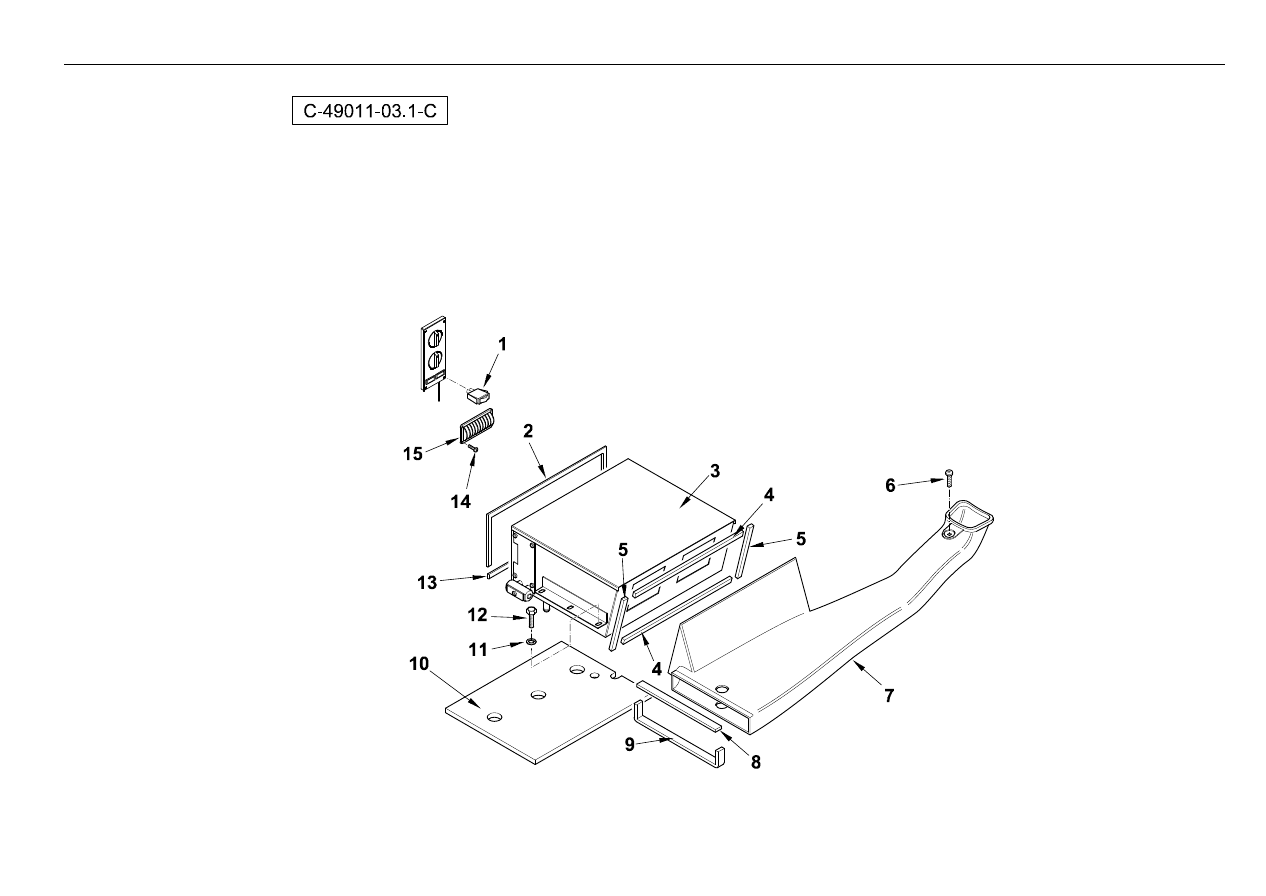

Cab Environment

- Heater Installation Rear

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101692M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

2

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49010c03.1 1

3

6101632M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

4

6101633M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

5

3009537X1

1

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

6

6101718M91

1

Duct-Rear-Air Con Assy

Chambre À Air

Luftleitkanal

Cámara De Aire

7

3019571X1

6

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

8

339560X1

4

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

9

6101693M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

10

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

11

6106727M1

1

Louvre Heater & Aircon

Diffuseur

Luftdüse

Difusor

®

819

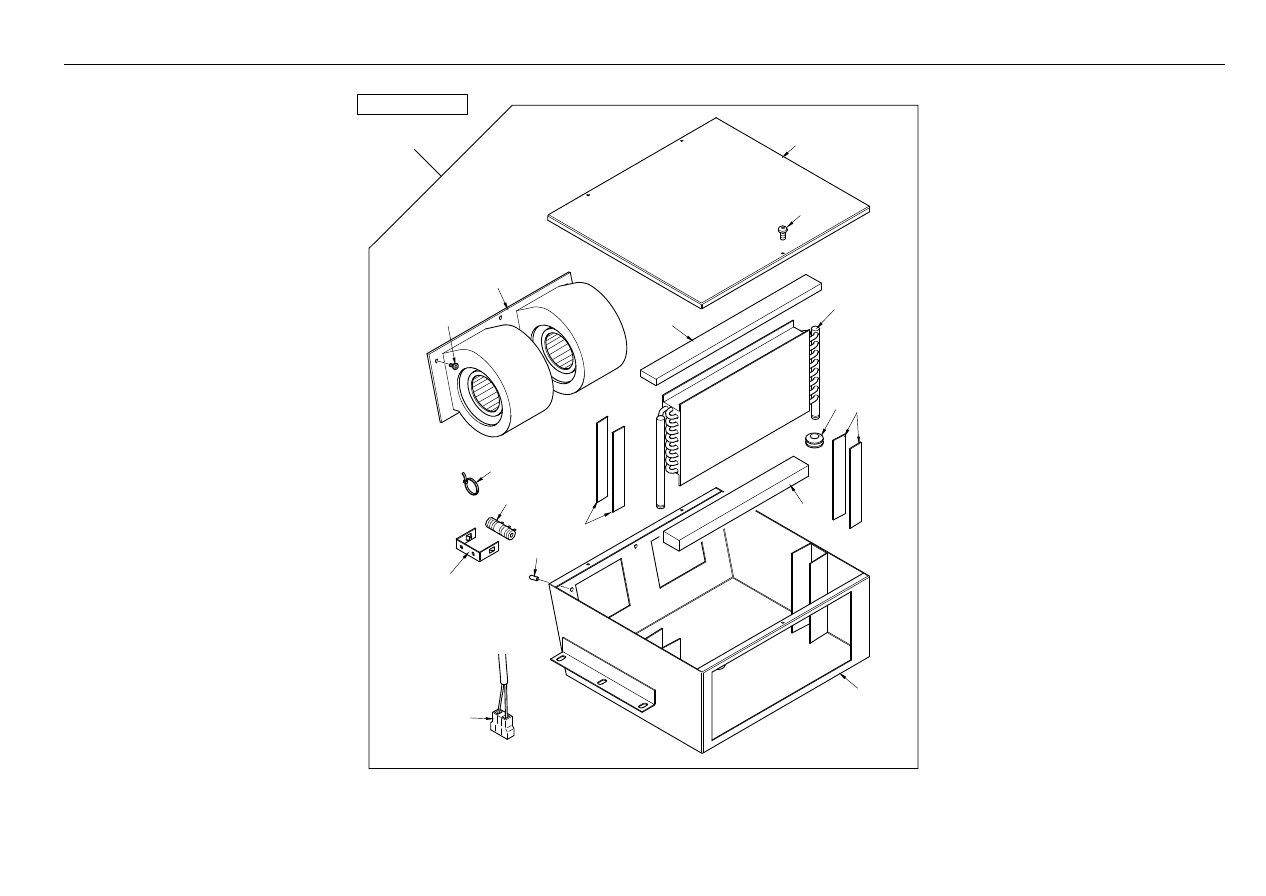

Cab Environment

- Heater Unit

4067 49010

1

2

3

4

5

6

6

6

6

7

8

9

10

11

12

13

14

C-49010-03.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112780M91

1

Heater

Chauffage

Heizung

Calentador

4910c01.1 1 49010c02.1 1 From H200 07
5530

1

6106700M91

1

Heater Assy.

Chauffage

Heizung

Calentador

49010c01.1 1 49010c02.1 1 Up To H200 07
5530

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

4

6195170M91

1

Blower Assembly

Souf•erie

Gebiase

Soplador

From H200 07 5530

4

6193046M91

1

Blower Motor - Heater

Souf•erie

Gebläse

Soplador

Up To H200 07 5530

5

6193058M91

1

Coil-Heater/Air Con.

Bobine

Heizelement

Bobina

6

6193059M91

1

Seal-Kit-Heater/Air Con.

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6193039M1

2

Grommet-Heater

Passe-Fil

Tülle

Pasa Cable

8

6112782M91

1

Harness - Heater

Faisceau

Kabelstrang

Haz

From H200 07 5530

8

6193057M91

1

Harness-Heater/Air Con Wiring

Faisceau

Kabelstrang

Haz

Up To H200 07 5530

9

#SCREW

11

Screw

Vis

Schraube

Tornillo

Ref. 1

10

#SCREW

3

Screw

Vis

Schraube

Tornillo

Ref. 1

11

6193055M91

1

Resistance, Heater Unit

Résistance

Widerstand

Resistencia

12

6193053M1

1

Bracket-Heater Resistor

Patte Fixation

Halter

Pata De Fijación

13

#TIE, CABLE

1

Tie, Cable

Tie, Cable

Tie, Cable

Tie, Cable

Ref. 1

14

#CAP

3

Cap

Chapeau

Kappe

Tapa

Ref. 1

®

821

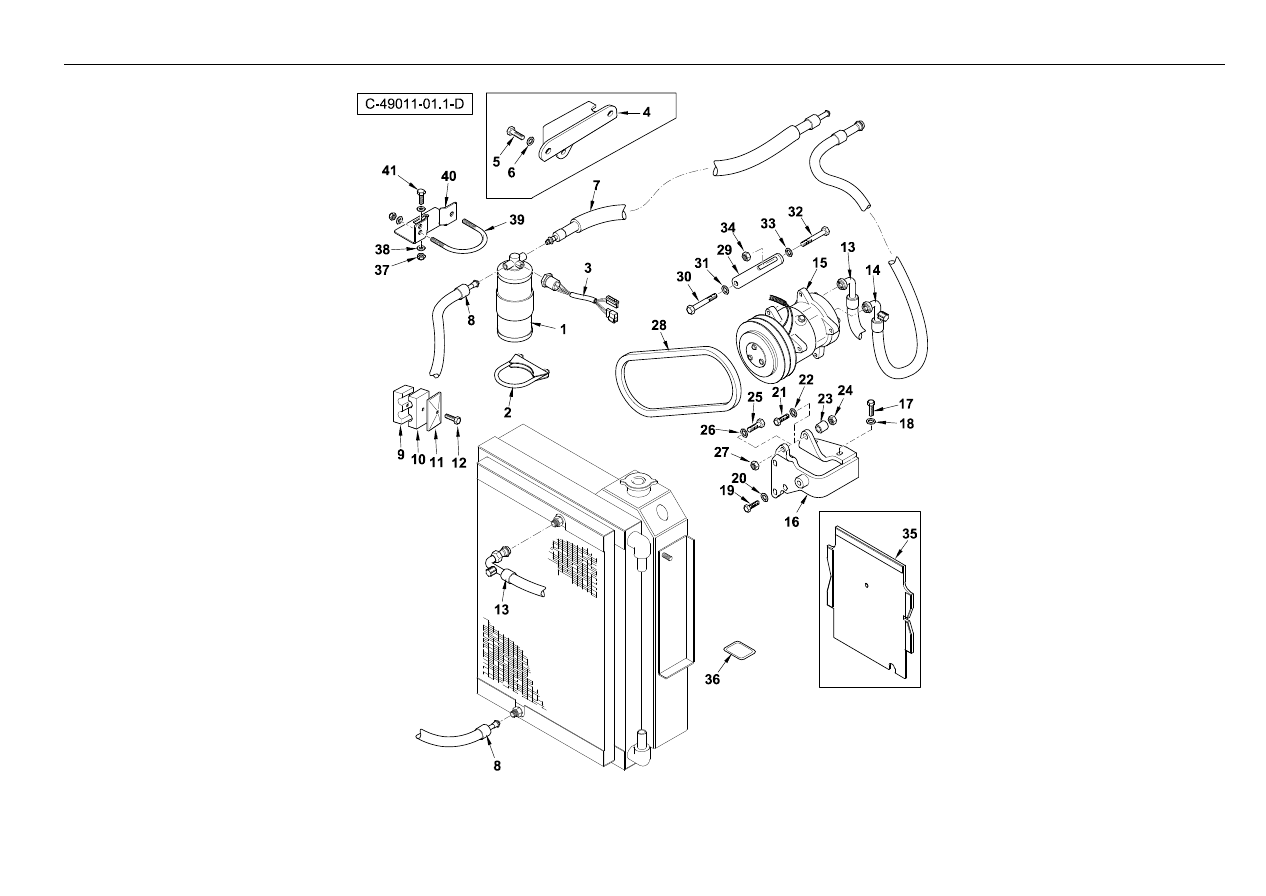

Cab Environment

- Air Conditioning Installation

4067 49011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106706M1

1

Receiver Drier

Recev. Déshydrateur

Flüs.-Beh. M. Trockn

Recept. Deshidratador

2

2700057M91

1

Clamp Air Con

Collier De Serrage

Klemme

Argolla De Cierre

3

3517696M91

1

Pressure Switch

Contacteur

Schalter

Contactar

4

6110163M1

1

Bracket - Receiver Drier

Patte Fixation

Halter

Pata De Fijación

H200 7 3746

5

3009491X1

2

Bolt M10 X 20

Boulon

Maschschraube M10

Tornillo

6

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

7

6109300M91

1

Hose-Drier/Air Con.

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

8

6109301M91

1

Hose-Drier/Condensor

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

9

1470377M1

1

Clamp Segment

Collier

Halteschelle

Brida De Fijación

10

1470377M1

1

Clamp Segment

Collier

Halteschelle

Brida De Fijación

11

1470376M1

1

Top Plate-Clamp

Plaque

Platte

Placa

12

339011X1

1

Bolt M8-45 Z5s

Boulon

Schraube

Perno

13

6110165M91

1

Hose-Condenser/Compressor

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

14

6110164M91

1

Hose-Air Con Unit/Compressor

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

15

1999755C2

1

Compressor Air Cond.

Compresseur

Kompressor

Compresor

16

6114476M91

1

A/C Compressor Bracket Assy

Ensemble Support

Halter Kpl

Cjt. Soporte

17

339009X1

2

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

18

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

3009494X1

3

Bolt Hex - M10 X 35, Coarse

Boulon - M10 X 35

Maschschraube M10

Tornillo

20

390734X1

3

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

21

3009496X1

1

Bolt Hex - M10 X 45 (Coarse)

Boulon M10 X 45

Maschschraube - M10

Tornillo

22

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

23

6110144M1

1

Sleeve-Air Con

Manchon

Hulse

Camisa

24

6109236M1

1

Nut - M10 Nyloc Thin

Ecrou Blocage - M10

Flachmutter - M10

Tuerca

25

3009495X1

1

Bolt, Hex. - M10 X 40

Boulon - M10 X 40

Schraube - M10 X 40

Tornillo

26

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

27

6109236M1

1

Nut - M10 Nyloc Thin

Ecrou Blocage - M10

Flachmutter - M10

Tuerca

28

6110133M1

1

V-Belt A/C Compressor

Courroie Trapez

Keilriemen

Correa Trapezoidal

29

6110132M1

1

Stay Compressor

Support

Haltevorrichtung

Soporte

30

3009491X1

1

Bolt M10 X 20

Boulon

Maschschraube M10

Tornillo

®

823

Cab Environment

- Air Conditioning Installation

4067 49011

Part No.

Qty.

English

French

German

Spanish

Remarks

31

390734X1

1

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

32

3009494X1

1

Bolt Hex - M10 X 35, Coarse

Boulon - M10 X 35

Maschschraube M10

Tornillo

33

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

34

6109236M1

1

Nut - M10 Nyloc Thin

Ecrou Blocage - M10

Flachmutter - M10

Tuerca

35

6110179M91

1

Heat De•ector - Engine

Isolation

Schalldämmung

Aislante

36

3517592M2

3

Decal - Air Con ISO

Adhésif

Aufkleber

Adhesivo

37

394367X1

3

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

38

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

39

6111889M1

1

Clamp - Air Con Drier

Collier

Halteschelle

Argolla De Cierre

H200 7 3746

40

6111888M1

1

Bracket - Receiver Drier

Support Fixation

Haltearm

Pata De Fijación

H200 7 3746

41

6007754M1

1

Bolt - M8 X 25

Boulon

Maschschraube

Perno

®

825

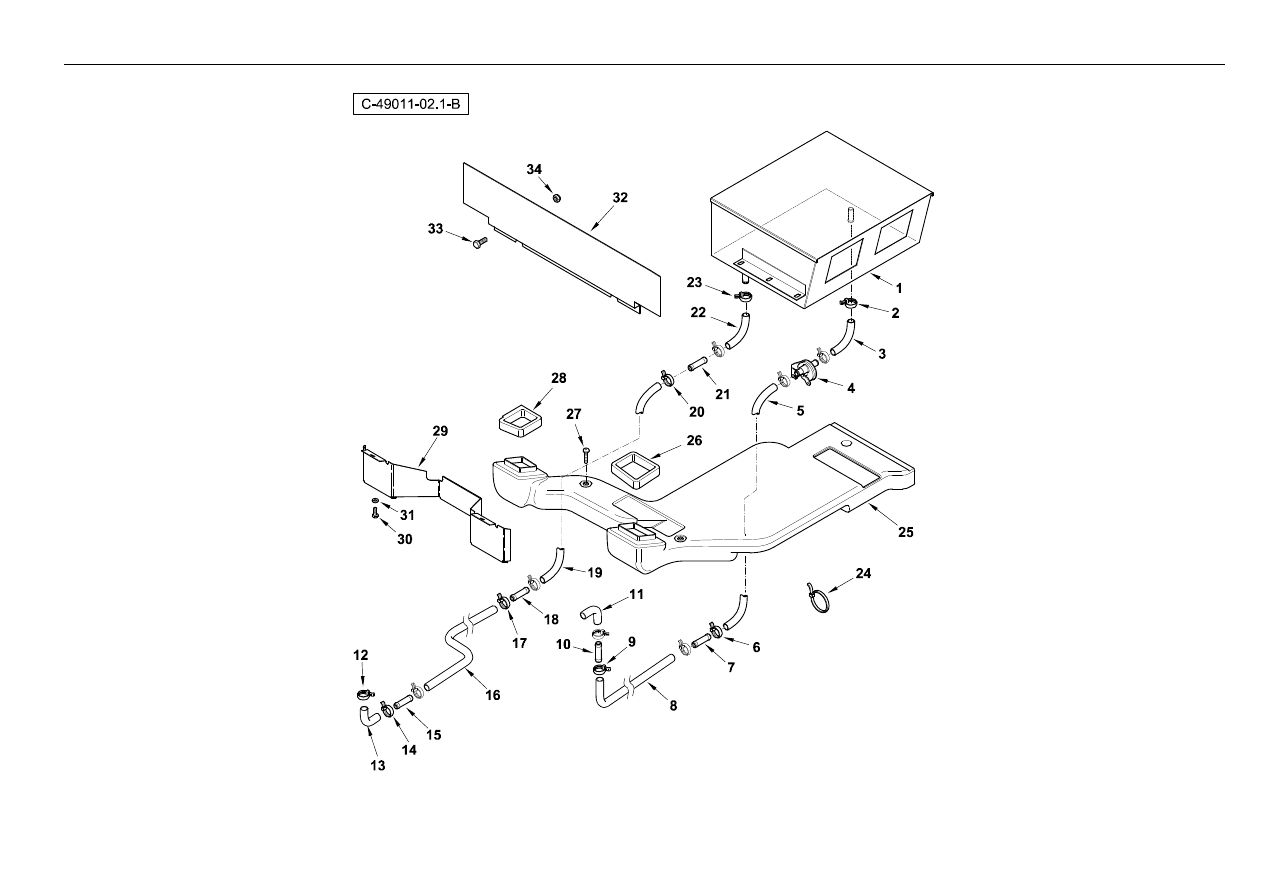

Cab Environment

- Heater Installation Front

4067 49011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49011c04.1 1

2

3517410M1

3

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

3

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

4

6106705M1

1

Water Valve, Heater

Distributeur

Steuerventil

Distribuidor

Ec05/073 Acc66c

4

6110874M1

1

Valve - Water Heater

Soupape

Ventil

Válvula

Ec05/073

5

6110268M1

1

Hose-Heater X 250nom

Flexible

Schlauch

Tubo Flexible

6

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

7

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

8

6003690M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

9

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

10

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

11

3521752M1

1

Elbow - Rubber

Coude

Winkelstuck

Codo, 90°

12

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

13

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

14

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

15

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

16

6013369M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

17

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

18

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

19

6110268M1

1

Hose-Heater X 250nom

Flexible

Schlauch

Tubo Flexible

20

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

21

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

22

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

23

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

24

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

25

6101717M93

1

Air Conditioning Duct Assy - Front

Chambre À Air

Luftleitkanal

Conducto

26

6101634M1

1

Seal-Foam-Front-Lh

Joint

Dichtung

Junta

27

3009537X1

2

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

28

6101635M1

1

Seal-Foam-Front-Rh

Joint

Dichtung

Junta

29

6102371M3

1

Plate-Air Con De•ector

Dé•ecteur

Abweisblech

De•ector

March 2005

®

827

Cab Environment

- Heater Installation Front

4067 49011

Part No.

Qty.

English

French

German

Spanish

Remarks

30

339560X1

2

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

March 2005

31

3019571X1

2

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

March 2005

32

6102370M1

1

Bracket-Air Con.

Dé•ecteur

Abweisblech

De•ector

33

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

34

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

®

829

Cab Environment

- Air Conditioning Installation Rear

4067 49011
