Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
- | 264342100171 | KIT - LINING SET (STD) | |
- | 264342100172 | KIT - LINING SET (R/S I) | |
- | 264342100173 | KIT - LINING SET (R/S II) | |
1 | 264342103702 | TORQUE PLATE LH | |
1 | 264342103703 | TORQUE PLATE RH | |
2 | 264142100170 | ASSY. CHAMBER MTG. BRACKET LH | |
2 | 264142100171 | ASSY. CHAMBER MTG. BRACKET RH | |
3 | 264142105104 | CAM SHAFT LH | |
3 | 264142105105 | CAM SHAFT RH | |
4 | 264142107703 | OIL SEAL | |
5 | 264142103404 | BUSH (BRONZE) | |
6 | 264142108602 | SLEEVE (DELRIN) | |
7 | 264142108304 | SHIM 0.50 MM | |
7 | 264142108305 | SHIM 0.30 MM | |
8 | 264142108306 | SHIM 1.00 MM | |
8 | 264142108306 | SHIM 1.00 MM | |
9 | 264142104301 | CIRCLIP | |
10 | 264342100110 | ASSY. BRAKE SHOE (STD) | |
11 | 264142109906 | ROLLER | |
12 | 264142108705 | SPRING PULL OFF (CAM END) | |
13 | 264142108706 | SPRING PULL OFF (FULCRUM END) | |
14 | 264142106704 | FULCRUM PIN | |
15 | 264142103405 | FULCRUM PIN BUSH | |
16 | 264142108212 | DUST COVER FRONT (TOP) | |
16 | 264142108213 | DUST COVER FRONT (BOTTOM) | |
19 | 257342107501 | GROMMET | |

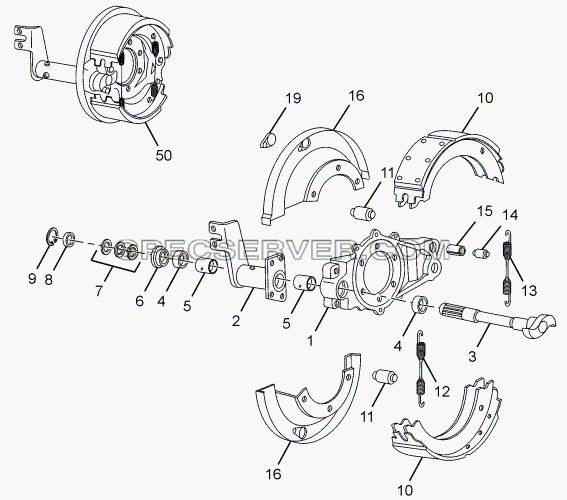

50 | 264342100122 | ASSY. FRONT BRAKE LH | |
50 | 264342100124 | ASSY. FRONT BRAKE RH |
№ | Номер детали | Наименование запчасти | |
- | 264342100171 | KIT - LINING SET (STD) | |
- | 264342100172 | KIT - LINING SET (R/S I) | |
- | 264342100173 | KIT - LINING SET (R/S II) | |
1 | 264342303702 | TORQUE PLATE - LH | |
1 | 264342303703 | TORQUE PLATE - RH | |
2 | 264142100110 | ASSY. BRAKE SHOE (STD) | |
3 | 264142305106 | CAM SHAFT REAR LH | |
3 | 264142305107 | CAM SHAFT REAR RH | |
4 | 264142107703 | OIL SEAL | |
5 | 264142103404 | BUSH (BRONZE) | |
6 | 264142300191 | ASSY. BRACKET CAM SHAFT | |
7 | 264142308603 | SPACER (CAM SHAFT) | |
8 | 264342108601 | SLEEVE | |
9 | 209342109204 | WASHER 1.50 MM | |
9 | 264142108304 | SHIM 0.50 MM | |
9 | 264142108305 | SHIM 0.30 MM | |
10 | 264142108306 | SHIM 1.00 MM | |
11 | 264142104301 | CIRCLIP | |
12 | 264142106704 | FULCRUM PIN | |
13 | 264142103405 | FULCRUM PIN BUSH | |
14 | 264142109906 | ROLLER | |
15 | 264142108705 | SPRING PULL OFF (CAM END) | |
16 | 264142108706 | SPRING PULL OFF (FULCRUM END) | |
17 | 264142308210 | DUST COVER (TOP) | |
17 | 264142308211 | DUST COVER (BOTTOM) | |
20 | 257342107501 | GROMMET | |

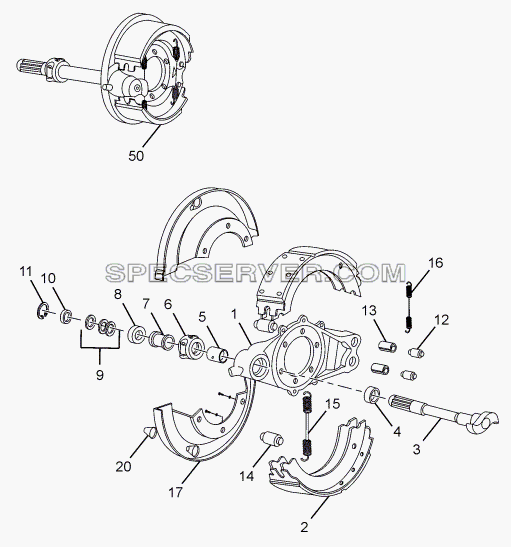

50 | 264342300105 | ASSY. REAR BRAKE RH | |
50 | 264342300106 | ASSY. REAR BRAKE LH |

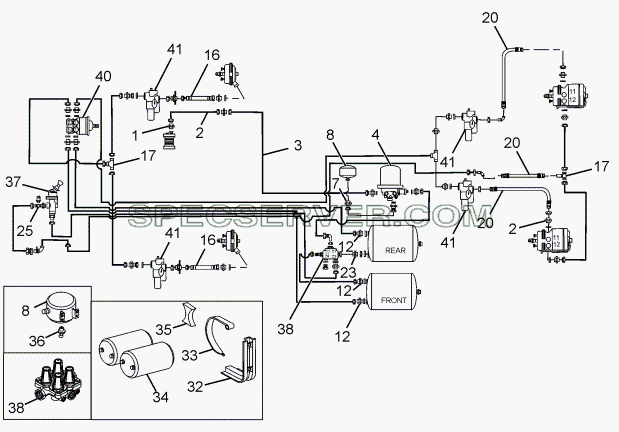

№ | Номер детали | Наименование запчасти | |
- | 257342950176 | "3/8"" HOSE 630 LG (MODULATOR VALVE TO REAR BRAKE CHAMBER)" | |
- | 257643206702 | PIN | |
- | 264143200119 | ASSY. BRACKET RH (AIR DRIER) | |
- | 264342906801 | T SOCKET (ON FRONT BRAKE CHAMBER) | |
- | 264343709901 | PRESSURE TEST CONNECTOR, (FOR STD FITTING) | |
- | 264343900115 | ASSY.NYLON PIPE SET | |
- | 282143908201 | BRACKET-MODULATOR VALVE MTG.-FRONT. | |
- | 282143908202 | BRACKET-MODULATOR VALVE MTG. REAR | |
1 | 16442801502 | COUPLING BODY M 20X22 (ON COMPRESSOR) | |
2 | 264343900116 | ASSY, TUBE WITH CRIMPED HOSE (1ST PIPE FROM COMPRESSOR) | |
3 | 264343900105 | ASSY, TUBE (2 ND PIPE FROM COMPRESSOR) | |
3 | 264343900106 | ASSY, TUBE (3 RD PIPE FROM COMPRESSOR) | |
4 | 264343700130 | AIR DRIER WITH 24V HEATER, SILENCER | |
7 | 257643506802 | DOUBLE SOCKET (ON PURGE TANK) | |
8 | 276843700102 | PURGE TANK | |
12 | 257643506802 | DOUBLE SOCKET (ON PURGE TANK) | |
16 | 257342950177 | ASSY. HOSE ( FRONT BRAKE CHAMBER LH/RH) | |
17 | 264342906804 | TEE, SOCKET (REAR BRAKE) | |
20 | 257342900161 | ASSY. HOSE 3/8 “ (REAR BRAKE) | |
20 | 257342900161 | ASSY. HOSE 3/8 “ (REAR BRAKE) | |
23 | 257342906810 | SOCKET (ON PORT 23/24 OF SYSTEM PROTECTION VALVE) | |
25 | 260042906801 | T SOCKET (ON HAND BRAKE VALVE) | |
32 | 264143200113 | ASSY. SUPPORT (AIR TANK) | |
33 | 257643200118 | ASSY. STRAP | |
34 | 264143200121 | ASSY, AIR TANK | |
35 | 257643208602 | SPACER BLOCK | |
36 | 257643790159 | WATER DRAIN VALVE | |
37 | 264143700134 | REPAIR KIT (SCL) MINOR CONSISTS OF : | |
38 | 264143700141 | SYSTEM PROTECTION VALVE (SCL), STD FITTING | |
38 | 278243700110 | SYSTEM PROTECTION VALVE | |
40 | 264143700130 | DUAL BRAKE VALVE (KNORR BREMSE), FOR STD FITTING | |
41 | 284143900133 | MADULATOR VALVE 24V | |
41 | 284143900134 | MADULATOR VALVE 24V |
№ | Номер детали | Наименование запчасти | |
- | 264143700111 | REPAIR KIT CONSISTING OF : | |
- | 264143700112 | PLUNGER ASSY. CONSISTING OF : | |
- | 264143700113 | ASSY. DIAPHRAGM CONSISTS OF : | |
- | SILICON GREASE SACHET | ||
2 | SEALING RING | ||
4 | FILTER | ||
5 | SEALING RING | ||
6 | DESICCANT CARTRIDGE | ||
12 | SEALING RING | ||
13 | UNLOADER PLUNGER | ||
14 | COMPRESSION SPRING | ||
15 | VALVE SEAT | ||
16 | VALVE | ||
16 | VALVE | ||
17 | HEXAGONAL NYLOC NUT | ||
18 | SEALING RING | ||
22 | DUST CAP | ||
24 | SEALING RING | ||
26 | VALVE | ||
27 | SEALING WASHER | ||
30 | GOVERNOR PLUNGER | ||
31 | VALVE | ||
31 | VALVE | ||
32 | SPRING | ||
33 | FOLLOWER | ||
34 | DIAPHRAGM | ||
34 | DIAPHRAGM | ||
35 | SPRING WASHER | ||
36 | HEX NUT | ||
40 | EXHAUST FLAP | ||
45 | CONICAL SPRING | ||
46 | NON RETURN VALVE | ||
47 | VALVE STOP & SPRING RETAINER | ||

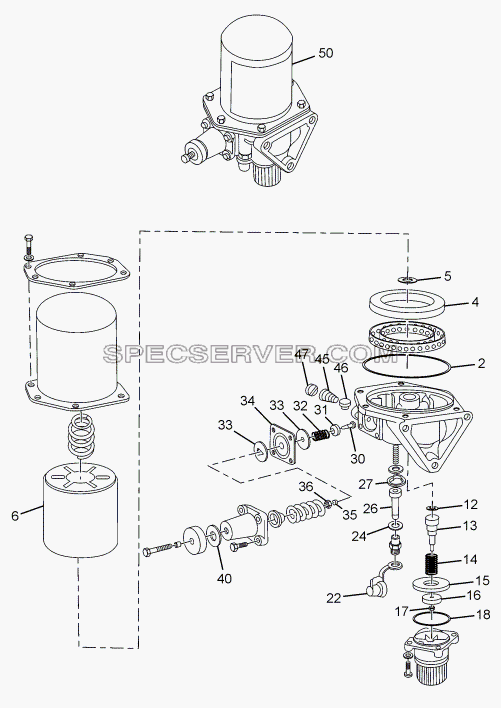

50 | 264343700130 | AIR DRIER WITH 24V HEATER, SILENCER |
№ | Номер детали | Наименование запчасти | |
- | 257643730134 | VENTING GUIDE ASSY. CONSISTING OF : | |
- | 264143700126 | REPAIR KIT CONSISTING OF : | |
2 | SELF TAPPING SCREW | ||
3 | CAP | ||
4 | WASHER | ||
4 | WASHER | ||
5 | VENTING GUIDE | ||
6 | 'O' RING | ||
7 | 'O' RING | ||
9 | 'O' RING | ||
10 | 'O' RING | ||
11 | SPRING | ||
12 | VALVE | ||
15 | 'O' RING | ||
18 | 'O' RING | ||
21 | GUIDE RING | ||
22 | 'O' RING | ||
24 | RUBBER SPRING | ||
25 | SPRING SEAT | ||
29 | BOOT | ||
34 | BOOT | ||

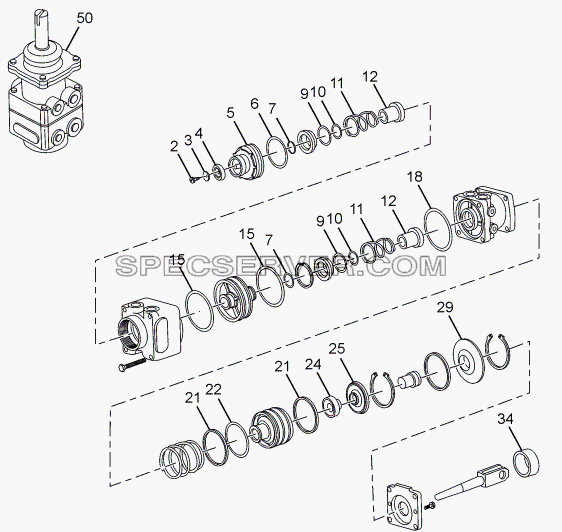

50 | 278243700136 | DUAL BRAKE VALVE |
№ | Номер детали | Наименование запчасти | |
- | 264142100166 | REPAIR KIT CONSISTING OF : | |
6 | SPLIT PIN | ||
11 | SEAL ASSY. | ||
14 | DIAPHRAGM | ||

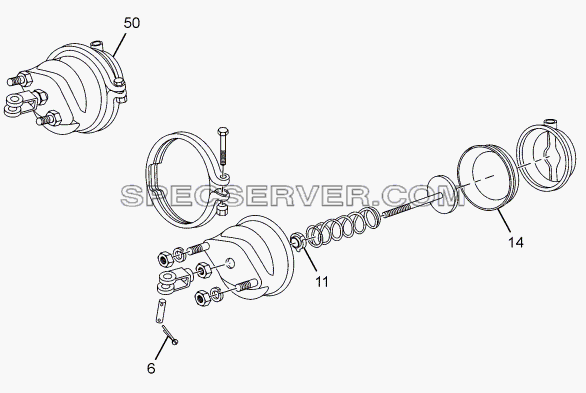

50 | 264142100148 | FRONT BRAKE CHAMBER |
№ | Номер детали | Наименование запчасти | |
- | 264142100168 | WORM SHAFT KIT CONSISTING | |
- | 264142310134 | MAJOR REPAIR KIT REAR SLACK ADJUSTER CONSISTING | |
1 | RIVET | ||
2 | COVER | ||
5 | WELCH PLUG | ||
7 | BUSH | ||
7 | BUSH | ||
8 | CONICAL HEAD GREASE NIPPLE | ||
9 | WARM SHAFT LOCK SPRING | ||
9 | WORM SHAFT LOCK SPRING | ||
10 | WORM SHAFT LOCK | ||
10 | WORM SHAFT LOCK | ||
11 | WORM SHAFT | ||
11 | WORM SHAFT | ||

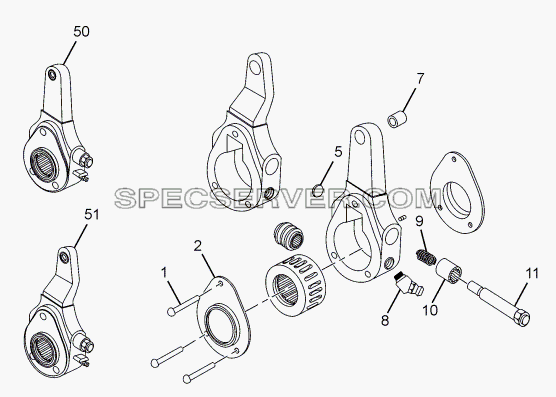

50 | 264142110164 | SLACK ADJUSTER FRONT | |
51 | 264142310120 | REAR SLACK ADJUSTER LH, 16MM OFFSET | |
51 | 264142310121 | REAR SLACK ADJUSTER RH, 16MM OFFSET |
№ | Номер детали | Наименование запчасти | |
- | 264142300189 | REPAIR KIT CONSISTING | |
- | 264742300105 | REPAIR KIT CONSISTING OF : | |
6 | SPLIT PIN | ||
6 | SPLIT PIN | ||
11 | SEAL ASSY. | ||
11 | SEAL ASSY. | ||
14 | BREATHER TUBE | ||
14 | BREATHER TUBE | ||
15 | ELBOW | ||
15 | ELBOW | ||
17 | DIAPHRAGM | ||
17 | DIAPHRAGM | ||
22 | SEALING RING | ||
22 | SEALING RING | ||
23 | BEARING | ||
23 | BEARING | ||
24 | SEALING RING | ||
24 | SEALING RING | ||
27 | SEAL (RAM) | ||
27 | SEAL (RAM) | ||
28 | BEARING | ||
28 | BEARING | ||
32 | WASHER | ||
32 | WASHER | ||
34 | SPRING DOWEL SLEEVE | ||
34 | SPRING DOWEL SLEEVE | ||
36 | SEALING RING | ||
36 | SEALING RING | ||

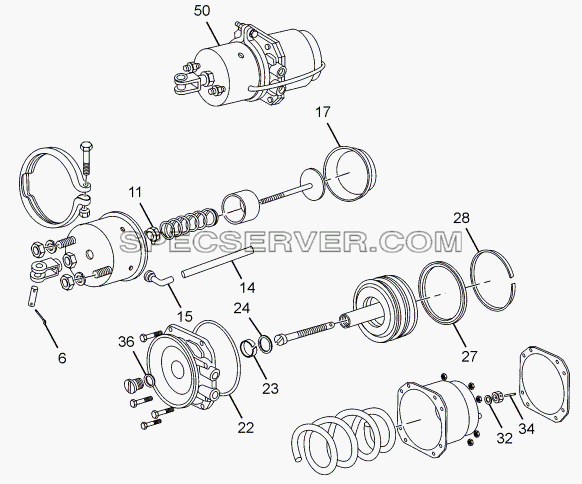

50 | 278243700150 | ASSY. REAR BRAKE ACTUATOR ((T-12/12) |
