Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
- | 264129200104 | ASSY NYLON PIPE (6 OD) | |
1 | 0004280172J | COUPLING NUT | |
2 | 264329200108 | ASSY. TUBE | |
6 | 264129100199 | ASSY. HOSE | |
8 | 264329200107 | ASSY. TUBE | |
13 | 264129100127 | ASSY CONNECTING LINE | |
14 | 14270201700 | HOSE CLIP 17 | |
19 | 264129100182 | ASSY. FLUID CONTAINER |

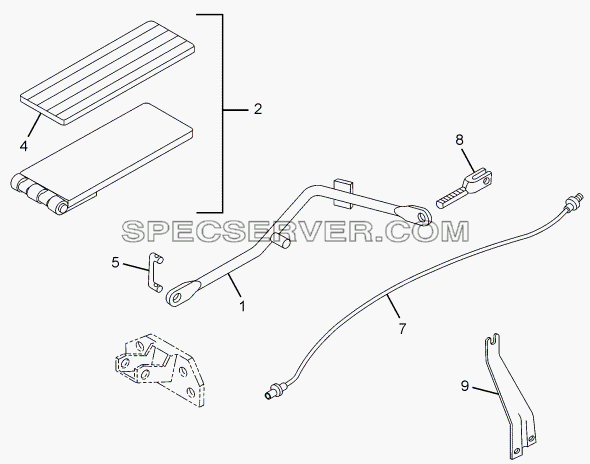

№ | Номер детали | Наименование запчасти | |
1 | 264130100131 | ASSY, LEVER ACCELERATOR | |
2 | 264330100119 | ASSY, ACCELERATOR PEDAL WITH COVER | |
4 | 264330107701 | COVER (FOR ACCL. PEDAL) | |
5 | 264130106004 | LINK ROD | |
7 | 264330100122 | ASSY PULL CABLE | |
8 | 264130109902 | FORK | |
9 | 265142804201 | HOLDER BRAKE HOSE |

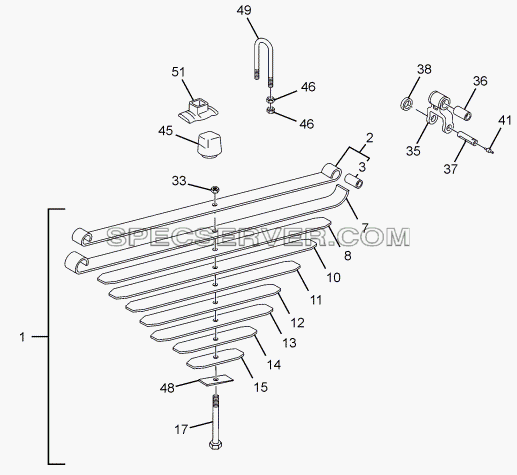

№ | Номер детали | Наименование запчасти | |
- | 17170600801 | GREASE NIPPLE AM 8X1 | |
- | 264032108201 | LOCKING PLATE | |
- | PLATE | ||
- | PLATE | ||
1 | 264132100133 | ASSY. FRONT SPRING (NORMAL CAMBER) | |
1 | 264132100134 | ASSY. FRONT SPRING (HIGHER CAMBER) | |
2 | ASSY, FIRST LEAF WITH BUSH | ||
2 | ASSY, FIRST LEAF WITH BUSHES | ||
3 | BUSH | ||
3 | BUSH | ||
7 | SECOND LEAF | ||
7 | SECOND LEAF | ||
8 | THIRD LEAF | ||
8 | THIRD LEAF | ||
10 | FOURTH LEAF | ||
10 | FOURTH LEAF | ||
11 | FIFTH LEAF | ||
11 | FIFTH LEAF | ||
12 | SIXTH LEAF | ||
12 | SIXTH LEAF | ||
13 | SEVENTH LEAF | ||
13 | SEVENTH LEAF | ||
14 | EIGHTH LEAF | ||
14 | EIGHTH LEAF | ||
15 | NINTH LEAF | ||
15 | NINTH LEAF | ||
17 | CENTRE BOLT | CENTRE BOLT M12X110X11 | |
17 | CENTRE BOLT | CENTRE BOLT M12X110X11 | |
33 | HEX NUT | ||
33 | HEX NUT | ||
35 | 264032100105 | ASSY. SHACKLE WITH BUSH | |
36 | 265132403401 | BUSH | |
37 | 265132106704 | SPRING PIN (SHACKLE END) | |
38 | 265132400126 | ASSY. SEALING RING | |
41 | 257441109902 | GREASE NIPPLE | |
45 | 264032207702 | RUBBER BUFFER (FRONT) | |
46 | 12052396067 | HEX NUT M 16X1.5 | |
48 | 264132207103 | CASTER PLATE | |
49 | 264132204209 | U - CLAMP (FRONT) | |
51 | 206033105301 | GUIDE PLATE (CAST) FRONT |

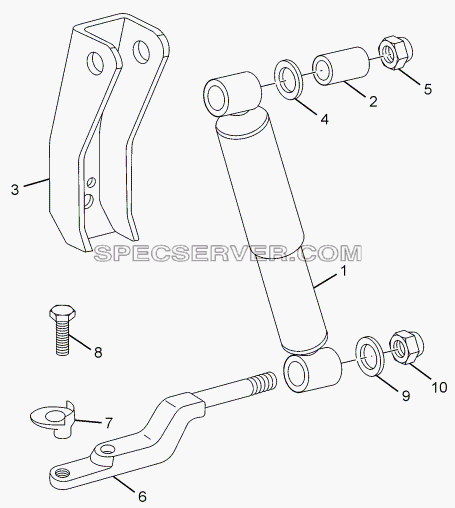

№ | Номер детали | Наименование запчасти | |
- | 11064199112 | HEX BOLT M 12X1.5X52 | |
- | 11324299078 | HEX SCREW M 12X1.5X35 | |
- | 264432300102 | ASSY. FRONT SHOCK ABSORBER BRACKET | |
- | 3123231576 | WASHER | |
1 | 264132300101 | ASSY. FRONT SHOCK ABSORBER | |
2 | 257432308602 | BUSH (FRONT SHOCK ABSORBER) | |
3 | 264432300102 | ASSY. FRONT SHOCK ABSORBER BRACKET | |
4 | 265132608210 | WASHER | |
5 | 12140601606 | NYLOC NUT M 16X1.5 | |
6 | 264132305103 | BRACKET BOTTOM (FRONT SHOCK ABSORBER MTG.) | |
7 | 12580601306 | TAB WASHER 13 | |
8 | 11063996167 | HEX BOLT M 16X1.5X125 | |
9 | 264132308206 | WASHER | |
10 | 12140601606 | NYLOC NUT M 16X1.5 |

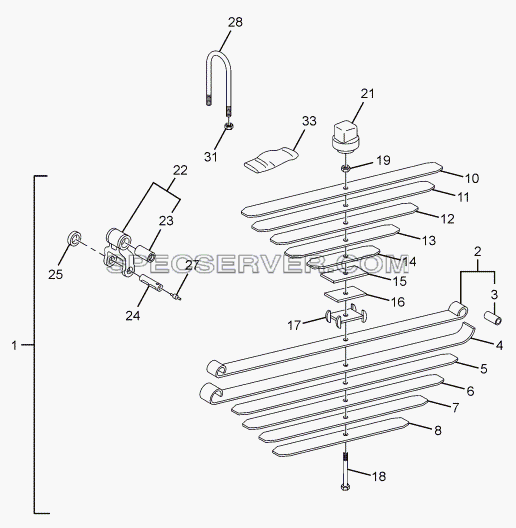

№ | Номер детали | Наименование запчасти | |
- | 264032108202 | LOCK PLATE | |
- | 3123251070 | SPHERICAL WASHER | |
- | SPRING CLIP | ||
1 | 264432400107 | ASSY. REAR SPRING WITH AUX. SPRING | |
2 | ASSY, FIRST LEAF WITH BUSH | ||
3 | BUSH | ||
4 | SECOND LEAF | ||
5 | THIRD LEAF | ||
6 | FOURTH LEAF | ||
7 | FIFTH LEAF | ||
8 | SIXTH LEAF | ||
10 | FIRST LEAF | FIRST LEAF (AUX. SPRING) | |
11 | SECOND LEAF | ||
12 | THIRD LEAF | ||
13 | FOURTH LEAF | ||
14 | FIFTH LEAF | ||
15 | SIXTH LEAF | ||
16 | SEVENTH LEAF | ||
17 | SUPPORT PLATE | ||
18 | 11084112820 | CENTRE BOLT M 12X171X11 | |
19 | 12052296054 | HEX. NUT M 12 | |
21 | 264431400101 | ASSY. RUBBER BUFFER (R.A. STOPPER) | |
22 | 264032400106 | ASSY. SHACKLE WITH BUSH | |
23 | 264032403401 | BUSH | |
24 | 264032406702 | SPRING PIN (REAR) | |
25 | 264032400104 | ASSY. SEALING RING | |
27 | 257441109902 | GREASE NIPPLE | |
28 | 264432504203 | U - CLAMP | |
31 | 12052396067 | HEX NUT M 16X1.5 | |
33 | 257432253706 | GUIDE PLATE (REAR SPRING) |
№ | Номер детали | Наименование запчасти | |
1 | 264032600117 | ASSY. REAR SHOCK ABSORBER | |
2 | 3123231576 | WASHER | |
3 | 11063996167 | HEX BOLT M 16X1.5X125 | |
4 | 12140601606 | NYLOC NUT M 16X1.5 | |
5 | 11063996108 | HEX BOLT M 14X1.5X70 | |
6 | 12140601401 | NYLOC NUT M 14X1.5 |

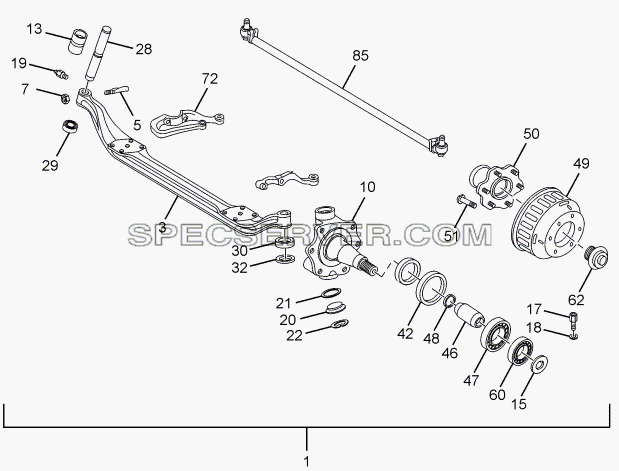

№ | Номер детали | Наименование запчасти | |
- | 257533206301 | DUST CAP, STUB AXLE | |
- | 263242103403 | SENSOR BUSH -ABS | |
- | 264033408601 | SEAL RACE (STUB AXLE) | |
- | 264342103401 | SENSOR SLEEVE -FRONT | |
- | 264342109902 | POLE WHEEL - FRONT | |
- | 264354209929 | SENSOR -`L TYPE' (WHEEL SPEED) . | |
- | 265133205117 | SPLIT NUT | |
- | 885433010709 | KING PIN M KIT RS I COMPRISES OF : | |
- | 885433020709 | KING PIN M KIT RS II COMPRISES OF : | |
- | 885433030709 | KING PIN M KIT RS III COMPRISES OF : | |
- | 885433190709 | KING PIN KIT STD COMPRISES OF : | |
- | BUSH | ||
- | BUSH | ||
- | BUSH | ||
- | BUSH | ||
- | CIRCLIP | ||
- | CIRCLIP | ||
- | CIRCLIP | ||
- | CIRCLIP | ||
- | COTTER PIN | ||
- | COTTER PIN | ||
- | COTTER PIN | ||
- | COTTER PIN | ||
- | GREASE NIPPLE | ||
- | GREASE NIPPLE | ||
- | GREASE NIPPLE | ||
- | GREASE NIPPLE | ||
- | HEX. NUT | ||
- | HEX. NUT | ||
- | HEX. NUT | ||
- | HEX. NUT | ||
- | KING PIN | KING PIN (30.00) | |
- | KING PIN | KING PIN (30.00) | |
- | KING PIN | KING PIN (30.00) | |
- | KING PIN | KING PIN (30.00) | |
- | SEALING CAP | ||
- | SEALING CAP | ||
- | SEALING CAP | ||
- | SEALING CAP | ||
- | SPRING WASHER | ||
- | SPRING WASHER | ||
- | SPRING WASHER | ||
- | SPRING WASHER | ||
- | ‘O’ RING | ||
- | ‘O’ RING | ||
- | ‘O’ RING | ||
- | ‘O’ RING | ||
1 | 264333000107 | ASSY. FRONT AXLE WITH BRAKES (ABS) | |
3 | 264133105107 | FRONT AXLE BEAM (STD) | |
5 | 264033206711 | COTTER PIN | |
7 | 12051596011 | HEX NUT M 12 | |
10 | 264333200106 | ASSY. STUB AXLE RH WITH BUSH STD | |
10 | 264333200107 | ASSY. STUB AXLE LH WITH BUSH STD | |
13 | 264033203402 | STEERING BUSH | |
15 | 265133409204 | THRUST WASHER | |
17 | 11411410252 | CAP SCREW M 10X25 | |
18 | 264133409202 | WASHER | |
19 | 17170600801 | GREASE NIPPLE AM 8X1 | |
20 | 282133408202 | KING PIN CAP | |
21 | 282133407701 | SEALING RING | |
22 | 14580604006 | INTERNAL CIRCLIP 40X1.75 N | |
28 | 264033206707 | KING PIN (STD) | |
29 | 264033403108 | THRUST BEARING (STD) RH SIDE | |
30 | 264133208601 | THRUST PAD UPPER (STD) LH SIDE | |
32 | 264033208302 | SHIM 0.8 MM THICK | |
32 | 264033208303 | SHIM 0.9 MM THICK | |
32 | 264033208304 | SHIM 1.0 MM THICK | |
32 | 264033208305 | SHIM 1.1 MM THICK | |
32 | 264033208306 | SHIM 1.2 MM THICK | |
32 | 264033208307 | SHIM 1.3 MM THICK | |
32 | 264033208308 | SHIM 1.4 MM THICK | |
32 | 264033208309 | SHIM 1.5 MM THICK | |
32 | 264033208310 | SHIM 1.6 MM THICK | |
32 | 264033208311 | SHIM 1.7 MM THICK | |
42 | 265133407804 | OIL SEAL | |
46 | 264133209901 | SPACER (BETWEEN BEARINGS) | |
47 | 265135603101 | TAPER ROLLER BEARING | |
48 | 265133208630 | SHIM | |
48 | 265133208631 | SHIM | |
48 | 265133208632 | SHIM | |
48 | 265133208633 | SHIM | |
48 | 265133208634 | SHIM | |
48 | 265133208635 | SHIM | |
48 | 265133208636 | SHIM | |
48 | 265133208637 | SHIM | |
48 | 265133208638 | SHIM | |
48 | 265133208639 | SHIM | |
49 | 264142103701 | BRAKE DRUM | |
50 | 264333400102 | ASSY, HUB COMPLETE | |
51 | 264140106704 | HUB PIN (FRONT) | |
60 | 0009819605 | TAPER ROLLER BEARING | |
60 | 264133403101 | TAPER ROLLER BEARING | |
62 | 264133403704 | HUB COVER FRONT | |
72 | 282133805105 | STEERING ARM RH | |
85 | 264133200121 | ASSY. TIE ROD |
Таблица запасных частей

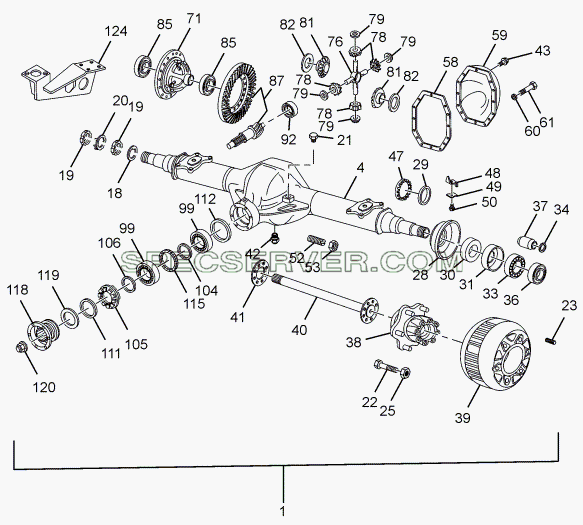

№ | Номер детали | Наименование запчасти | |
- | 14580611002 | INTERNAL CIRCLIP 110X4 | |
- | 261235308201 | LOCKING PLATE | |
- | 263242103403 | SENSOR BUSH -ABS | |
- | 264342303302 | SENSOR MTG. BRACKET (REAR) - ABS | |
- | 264342303303 | SENSOR MTG. BRACKET (REAR) - ABS | |
- | 264342309901 | POLE WHEEL REAR | |
- | 264354209929 | SENSOR -`L TYPE' (WHEEL SPEED) . | |
- | 266135108202 | OIL SLINGER | |
- | 266135300125 | DIFFERENTIAL GEAR AND SPIDER KIT CONSISTS OF: | |
- | 266135306101 | LOCKING PLATE (DIFFERENTIAL CASE) | |
- | 266135307801 | DUST SEAL | |
- | 266135308004 | HEX. SCREW | |
- | 9976747 | OIL SEAL, HUB OUTER (SINGLE LIP) | |
1 | 266135000140 | ASSY. REAR AXLE COMPLETE WITH BRAKE ( 28/9 CWP RATIO ) WITH ABS | |
4 | 266135100139 | ASSY. REAR AXLE HOUSING WITH SUPPORTING TUBES, WITH ABS | |
18 | 261235608601 | SPACER | |
19 | 261235606501 | LOCKING RING | |
20 | 261235608202 | LOCKING PLATE | |
21 | 257433150102 | ASSY. BREATHER | |
22 | 282140106701 | HUB PIN REAR | |
23 | 266535608801 | STUD M16 | |
25 | 12302696029 | HEX NUT M12X1.5 | |
28 | 266135608201 | OIL CATCHER, (FOR ABS) | |
29 | 266135108602 | PRESSURE RING | |
30 | 266135607701 | OIL SEAL, HUB INNER (DOUBLE LIP) | |
31 | 266135608601 | SPACER | |
33 | 257535603110 | TAPER ROLLER BEARING, INNER | |
34 | 266135608301 | SHIM-0.05 THK. | |
34 | 266135608302 | SHIM-0.10 THK. | |
34 | 266135608303 | SHIM-0.15 THK. | |
34 | 266135608304 | SHIM-0.20 THK. | |
34 | 266135608305 | SHIM-0.25 THK. | |
34 | 266135608306 | SHIM-0.30 THK. | |
34 | 266135608307 | SHIM-0.50 THK. | |
34 | 266135608308 | SHIM-1.00 THK. | |
34 | 266135608309 | SHIM-1.50 THK. | |
34 | 266135608310 | SHIM-2.5 THK. | |
36 | 261235603102 | TAPER ROLLER BEARING, OUTER | |
37 | 266135608602 | SPACER TUBE | |
38 | 266135600118 | ASSY.REAR HUB (FOR ABS) | |
39 | 264142103701 | BRAKE DRUM | |
40 | 266135707902 | REAR AXLE SHAFT | |
41 | 266135605302 | GASKET (FOR BRAKE DRUM WITH HUB) | |
42 | 266335107201 | MAGNETIC DRAIN PLUG | |
43 | 9970506 | SCREW PLUG OIL FILLING | |
47 | 266135306501 | THREADED RING | |
48 | 3129941201 | LOCKING PLATE | |
49 | 261235608202 | LOCKING PLATE | |
50 | 11323996191 | HEX. SCREW M 8X12 | |
52 | 261235300103 | ADJUSTING PIN | |
53 | 12080901800 | HEX. THIN NUT M 18X1.5 | |
58 | 266135105301 | GASKET (BETWEEN R.A. HOUSING & REAR COVER) | |
59 | 266135100105 | ASSY. COVER REAR AXLE HOUSING | |
60 | 12520698050 | SPRING WASHER B 10 | |
61 | 11323998185 | HEX. SCREW M 10X18 | |
71 | 266135300121 | DIFFERENTIAL HOUSING ASSY. | |
76 | 266135305103 | DIFFERENTIAL SPIDER | |
76 | DIFFERENTIAL SPIDER | ||
78 | 266135305419 | DIFFERENTIAL BEVEL PINION | |
78 | BEVEL GEAR | ||
79 | 266135309210 | SPHERICAL WASHER (STEEL) | |
81 | 266135305420 | REAR AXLE SHAFT GEAR | |
81 | GEAR R.A SHAFT | ||
82 | 266135309202 | THRUST WASHER, SHAFT GEAR 1.95 MM | |
82 | 266135309203 | THRUST WASHER, SHAFT GEAR 2.00 MM | |
82 | 266135309204 | THRUST WASHER, SHAFT GEAR 2.05 MM | |
82 | 266135309205 | THRUST WASHER, SHAFT GEAR 2.10 MM | |
82 | 266135309206 | THRUST WASHER, SHAFT GEAR 2.15 MM | |
82 | 266135309207 | THRUST WASHER, SHAFT GEAR 2.20 MM | |
82 | 266135309208 | THRUST WASHER, SHAFT GEAR 2.25 MM | |
85 | 261235303101 | TAPER ROLLER BEARING (55X100X26.75) | |
87 | 266135300119 | SET CROWN WHEEL AND PINION (31/8 RATIO) | |
92 | 266135303116 | CYLINDRICAL ROLLER BRG. (PINION NOSE) | |
99 | 266135303105 | TAPER ROLLER BRG. (TAIL PINION) | |
104 | 266135308632 | SPACER (BETWEEN TAIL PINION BRGS.) | |
105 | 266135306501 | THREADED RING | |
106 | 266135308668 | SPACER (BETWEEN BRG. AND FLANGE) | |
111 | 266135307702 | OIL SEAL TAIL PINION | |
112 | 266135308303 | SHIM 0.15 THICK | |
112 | 266135308304 | SHIM 0.20 THICK | |
112 | 266135308305 | SHIM 0.25 THICK | |
112 | 266135308306 | SHIM 0.30 THICK | |
112 | 266135308307 | SHIM 0.45 THICK | |
112 | 266135308308 | SHIM 0.50 THICK | |
112 | 266135308309 | SHIM 1.0 THICK | |
112 | 266135308310 | SHIM 1.5 THICK | |
115 | 266135308637 | SPACER RING, TAIL PINION 7.64 THICK | |
115 | 266135308638 | SPACER RING, TAIL PINION 7.66 THICK | |
115 | 266135308639 | SPACER RING, TAIL PINION 7.68 THICK | |
115 | 266135308641 | SPACER RING, TAIL PINION 7.72 THICK | |
115 | 266135308642 | SPACER RING, TAIL PINION 7.74 THICK | |
115 | 266135308644 | SPACER RING, TAIL PINION 7.78 THICK | |
115 | 266135308646 | SPACER RING, TAIL PINION 7.82 THICK | |
115 | 266135308647 | SPACER RING, TAIL PINION 7.84 THICK | |
115 | 266135308648 | SPACER RING, TAIL PINION 7.86 THICK | |
115 | 266135308649 | SPACER RING, TAIL PINION 7.88 THICK | |
115 | 266135308650 |
