Таблица запасных частей

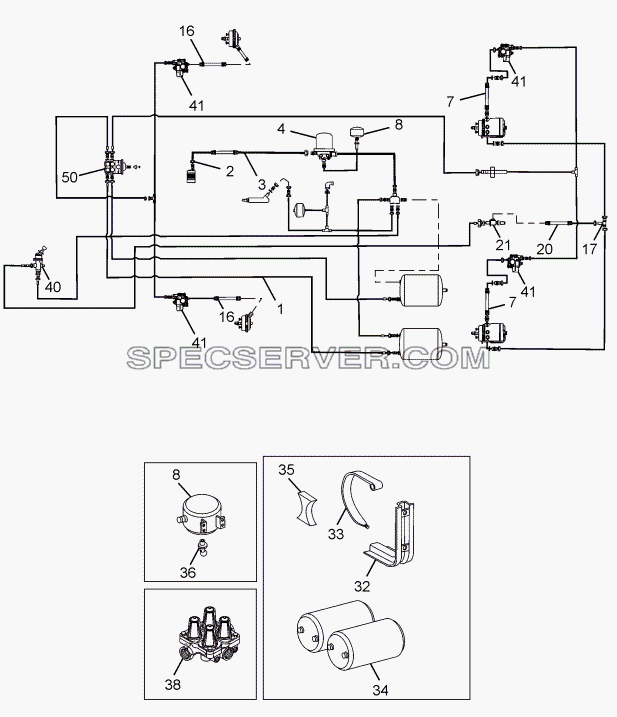

№ | Номер детали | Наименование запчасти | |
- | 257643206702 | PIN | |
- | 264143200119 | ASSY. BRACKET RH (AIR DRIER) | |
- | 264343900195 | ASSY NYLON PIPE SET FOR ABS PROVISION | |
- | 282143908201 | BRACKET-MODULATOR VALVE MTG.-FRONT. | |
- | 282143908202 | BRACKET-MODULATOR VALVE MTG. REAR | |
1 | 264343910102 | ASSY.NYLON PIPE SET COMPLETE | |
2 | 16442801502 | COUPLING BODY M 20X22 (ON COMPRESSOR) | |
3 | 263243900165 | ASSY.METAL PIPE WITH CRIMPED HOSE | |
4 | 264343700131 | AIR DRYER-HI PR WT 24V HEATER_SILE VOSS KB | |
7 | 257342950176 | "3/8"" HOSE 630 LG (MODULATOR VALVE TO REAR BRAKE CHAMBER)" | |
8 | 277043700113 | PURGE TANK (SUITABLE FOR VOSS) | |
16 | 257342950177 | ASSY. HOSE ( FRONT BRAKE CHAMBER LH/RH) | |
17 | 264342906804 | TEE, SOCKET (REAR BRAKE) | |
20 | 257342900161 | ASSY. HOSE 3/8 “ (REAR BRAKE) | |
21 | 264342906806 | T-SOCKET | |
32 | 264143200113 | ASSY. SUPPORT (AIR TANK) | |
33 | 257643200118 | ASSY. STRAP | |
34 | 264343200109 | ASSY. AIR TANK | |
35 | 257643208602 | SPACER BLOCK | |
36 | 257643790159 | WATER DRAIN VALVE | |
38 | 263243700155 | 4 CIR PROT VALV (AE4630-K003253) HI.PR.VOS | |
40 | 263243700152 | HAND BRAKE VALVE(VOSS)KB-K002599 | |
41 | 284143900133 | MADULATOR VALVE 24V | |
41 | 284143900134 | MADULATOR VALVE 24V | |
50 | 264143700147 | DUAL BRAKE VAVLE VOSS (SCL) |

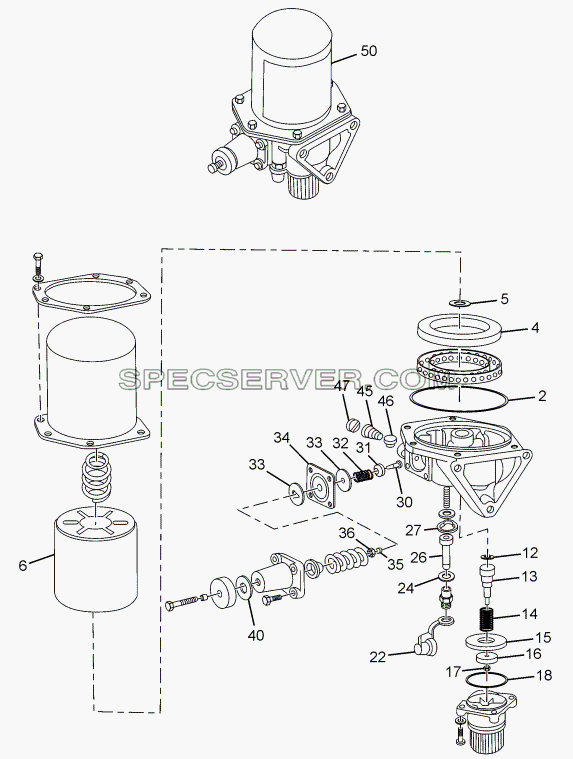

№ | Номер детали | Наименование запчасти | |
- | 264143700111 | REPAIR KIT CONSISTING OF : | |
- | 264143700112 | PLUNGER ASSY. CONSISTING OF : | |
- | 264143700113 | ASSY. DIAPHRAGM CONSISTS OF : | |
- | SILICON GREASE SACHET | ||
2 | SEALING RING | ||
4 | FILTER | ||
5 | SEALING RING | ||
6 | DESICCANT CARTRIDGE | ||
12 | SEALING RING | ||
13 | UNLOADER PLUNGER | ||
14 | COMPRESSION SPRING | ||
15 | VALVE SEAT | ||
16 | VALVE | ||
16 | VALVE | ||
17 | HEXAGONAL NYLOC NUT | ||
18 | SEALING RING | ||
22 | DUST CAP | ||
24 | SEALING RING | ||
26 | VALVE | ||
27 | SEALING WASHER | ||
30 | GOVERNOR PLUNGER | ||
31 | VALVE | ||
31 | VALVE | ||
32 | SPRING | ||
33 | FOLLOWER | ||
34 | DIAPHRAGM | ||
34 | DIAPHRAGM | ||
35 | SPRING WASHER | ||
36 | HEX NUT | ||
40 | EXHAUST FLAP | ||
45 | CONICAL SPRING | ||
46 | NON RETURN VALVE | ||
47 | VALVE STOP & SPRING RETAINER | ||
50 | 264343700131 | AIR DRYER-HI PR WT 24V HEATER_SILE VOSS KB |

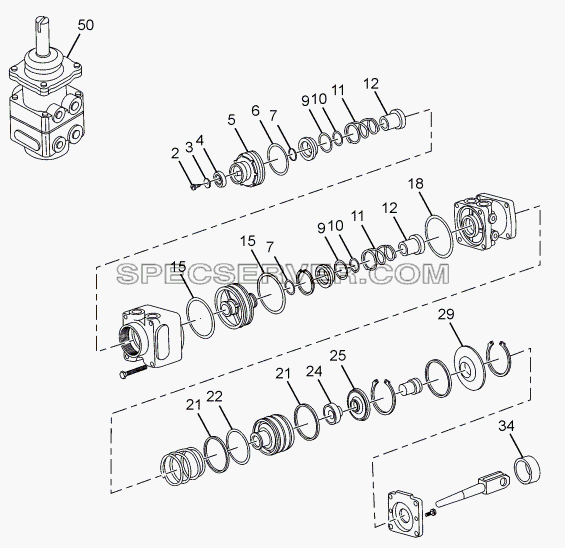

№ | Номер детали | Наименование запчасти | |
- | 257643730134 | VENTING GUIDE ASSY. CONSISTING OF : | |
- | 264143700126 | REPAIR KIT CONSISTING OF : | |
2 | SELF TAPPING SCREW | ||
3 | CAP | ||
4 | WASHER | ||
4 | WASHER | ||
5 | VENTING GUIDE | ||
6 | 'O' RING | ||
7 | 'O' RING | ||
9 | 'O' RING | ||
10 | 'O' RING | ||
11 | SPRING | ||
12 | VALVE | ||
15 | 'O' RING | ||
18 | 'O' RING | ||
21 | GUIDE RING | ||
22 | 'O' RING | ||
24 | RUBBER SPRING | ||
25 | SPRING SEAT | ||
29 | BOOT | ||
34 | BOOT | ||
50 | 264143700147 | DUAL BRAKE VAVLE VOSS (SCL) |

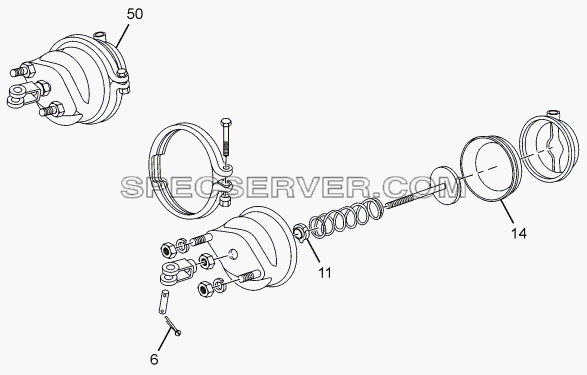

№ | Номер детали | Наименование запчасти | |
- | 264142100166 | REPAIR KIT CONSISTING OF : | |
6 | SPLIT PIN | ||
11 | SEAL ASSY. | ||
14 | DIAPHRAGM | ||
50 | 264142100148 | FRONT BRAKE CHAMBER |
№ | Номер детали | Наименование запчасти | |
- | 277842300168 | MAJOR KIT-AUTO. SLACK ADJ CONSISTING OF : | |
- | 277842300172 | MINOR KIT-AUTO.SLACK ADJUSTER CONSISTING OF : | |
- | ASSY.REGULATOR WHEEL- | ||
- | BUSHING 12.7 MM | ||
- | CLUTCH WHEEL-AUTO ADJUSTER | ||
- | COIL SPRING-AUTO.ADJUSTER | ||
- | CONTROL ARM BUSHING | ||
- | FRONT COVER-AUTO.ADJUSTER | ||
- | GASKET-AUTO ADJUSTER | ||
- | GASKET-AUTO ADJUSTER | ||
- | NEEDLE BEARING-AUTO.ADJ. | ||
- | O'RING 12X3-AUTO.ADJUSTER | ||
- | O'RING 12X3-AUTO.ADJUSTER | ||
- | O'RING 44.2X3-AUTO ADJUSTER | ||
- | O'RING 44.2X3-AUTO ADJUSTER | ||
- | REAR COVER-AUTO.ADJUSTER | ||
- | RIVET-AUTO ADJUSTER | ||
- | RIVET-AUTO ADJUSTER | ||
- | THRUST WASHER-AUTO.ADJ. | ||
- | TORX SCREW-AUTO.ADJUSTER | ||
- | WORM SHAFT-AUTO ADJUSTER | ||
50 | 264142110164 | SLACK ADJUSTER FRONT | |
51 | 264142310120 | REAR SLACK ADJUSTER LH, 16MM OFFSET | |
51 | 264142310121 | REAR SLACK ADJUSTER RH, 16MM OFFSET |

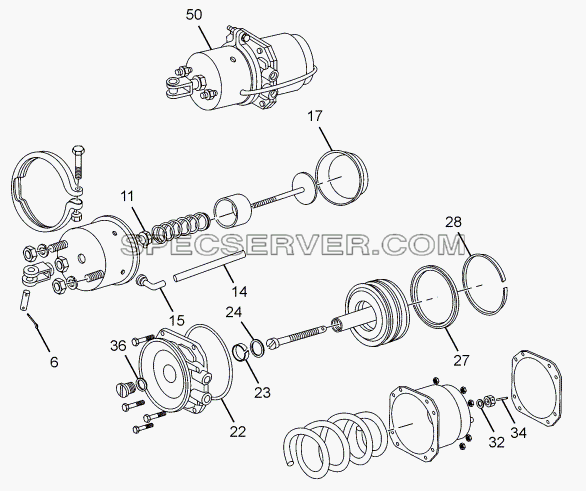

№ | Номер детали | Наименование запчасти | |
- | 264742300105 | REPAIR KIT CONSISTING OF : | |
6 | SPLIT PIN | ||
11 | SEAL ASSY. | ||
14 | BREATHER TUBE | ||
15 | ELBOW | ||
17 | DIAPHRAGM | ||
22 | SEALING RING | ||
23 | BEARING | ||
24 | SEALING RING | ||
27 | SEAL (RAM) | ||
28 | BEARING (RAM) | ||
32 | WASHER | ||
34 | SPRING DOWEL SLEEVE | ||
36 | SEALING RING | ||
50 | 278243700150 | ASSY. REAR BRAKE ACTUATOR ((T-12/12) |
№ | Номер детали | Наименование запчасти | |
- | 263243710101 | SPARE KIT-HAND BRAKE VALVE | |
- | 263243910171 | REPAIR KIT-GR HAND BR VALVE | |
- | BUSHING | ||
- | BUSHING | ||
- | CIRCLIP | ||
- | CLAMPING PIN | ||
- | COMPRESSION SPRING | ||
- | CYLINDRICAL SCREW | ||
- | DRIVER | ||
- | DUST PROTECTOR | ||
- | FILTER | ||
- | GAITER | ||
- | GREASE | ||
- | GREASE SACHET | ||
- | HANDLE | ||
- | HOSE CONNECTION | ||
- | KNURLED PIN | ||
- | O'RING | ||
- | O'RING | ||
- | O'RING | ||
- | O'RING | ||
- | PISTON | ||
- | RELEASE LEVER HANDLE | ||
- | RETAING CLIP | ||
- | RETAING CLIP NG8 | ||
- | SEALING RING | ||
- | SEALING RING | ||
- | SEALING RING | ||
- | SEALING RING NG-12 | ||
- | SEALING RING NG12 | ||
- | SEALING RING NG12 | ||
- | SEALING RING NG8 | ||
- | SEALING RING NG8 | ||
- | SEALING WASHER | ||
- | SHIM | ||
- | SHIM | ||
- | SHIM | ||
- | SPLIT PIN | ||
- | SPRING | ||
- | SPRING | ||
- | SPRING ELEMENT NG8 | ||
- | SPRING ELEMENT NG8 | ||
- | STRAINER PLATE | ||
- | SWITCH SHOE | ||
- | TENSION PIN | ||
- | VALVE | ||
- | VALVE CAP | ||
- | VALVE SEAT | ||
- | WASHER | ||
- | WASHER | ||
- | WASHER | ||
50 | 288443700105 | GRADUAT HAND CONTROL VALVE(VOSS&LP SWT) |

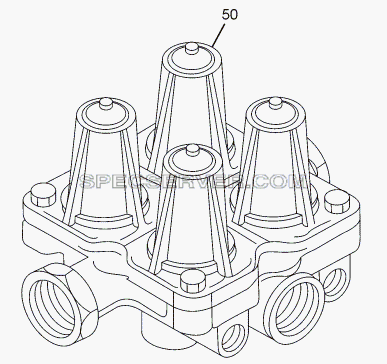

№ | Номер детали | Наименование запчасти | |
- | 263243710104 | SPARE KIT-FCPV (VOSS) (KB) | |
- | DIAPHRAGM | ||
- | DIAPHRAGM PLATE | ||
- | GASKET | ||
- | GASKET | ||
- | GREASE | ||
- | GROOVED RING | ||
- | SPRING RETAINER | ||
- | SUPPORT RING | ||
- | VALVE ELEMENT | ||
- | VALVE ELEMENT | ||
- | VALVE HEAD | ||
50 | 263243700155 | 4 CIR PROT VALV (AE4630-K003253) HI.PR.VOS |
