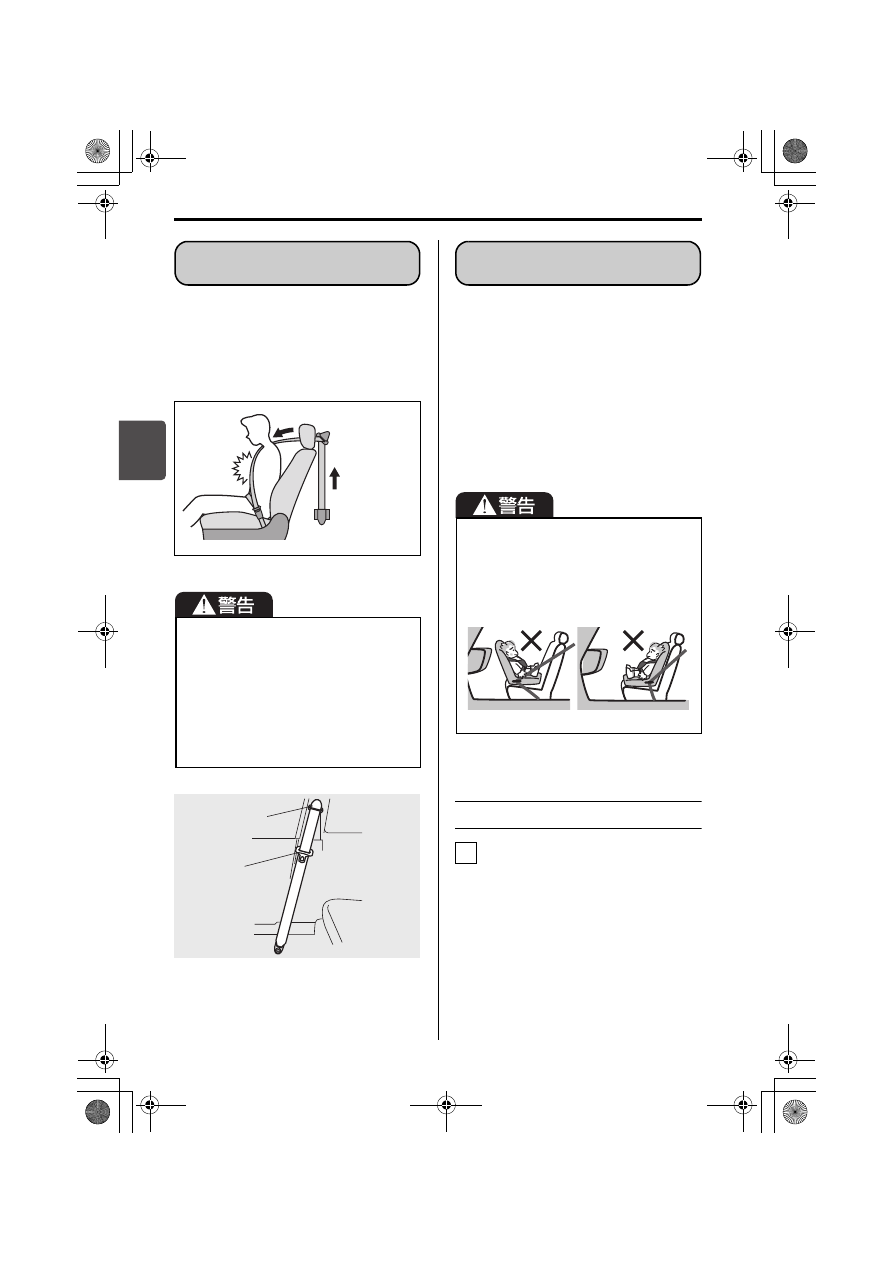

運転する前に/シートベルト

3-28

3

車の前方向から強い衝撃を受けると、
シートベルト巻取り装置内のシートベル
トフォースリミッターが作動し、乗員に
一定以上の荷重がかからないように肩ベ
ルトを繰り出して、衝撃を緩和します。

80J1039

76J30390



お子さま用シートは、お子さまの年齢
や体格に合った適切なものを選んでく
ださい。
→　3-30 ページ（お子さま用シート

の選択について）



ISOFIXタイプのお子さま用シート（別
売り）を取り付けるときは、3-20ペー
ジ

の「ISOFIX対応チャイルドシ－ト固

定専用金具

」をお読みください。

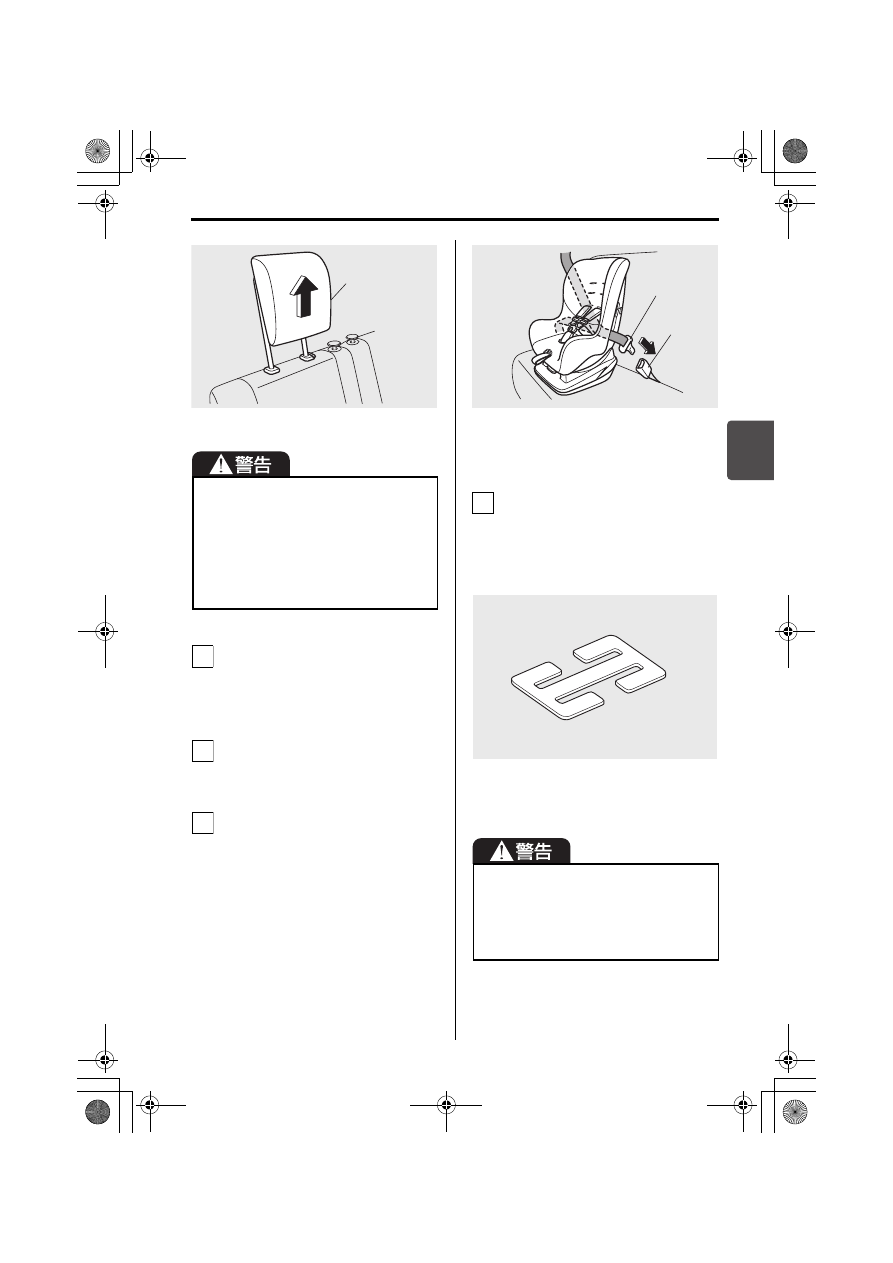

固定のしかた

ヘッドレスト（タイプ別装備）は、
お子さま用シートに当たらない高さ
に調節するか取り外します。
→　3-18ページ（ヘッドレストの高

さ調節と取外し・取付け）

強い衝撃を受けたシートベルトは、
ショルダーアンカー部およびタングプ
レート部の樹脂が強いまさつで溶けて
ベルトに付着し、ベルトが滑りにくく
なります。このような場合は、シート
ベルトが本来の機能を発揮できませ
ん。スズキサービス工場で交換してく
ださい。

シートベルトフォース

リミッター（前席のみ）

ᑢȾ
ӏɢɞӌɥ
፿֪Ȭɞ

ʁʱʵʊ˂
ɬʽɵ˂

ʉʽɺ
ʡʶ˂ʒ

助手席には、お子さま用シートが必要
なお子さまを乗せないでください。後
ろ向き前向きにかかわらず、お子さま
用シートを適切に取り付けることがで
きません。

67H20440

お子さま用シートの

シートベルトによる固定

1

000- 取扱説明書 .book  28 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-29

3

76J30400

お子さま用シートと背もたれの間に
すき間ができないように背もたれの
角度を調節し、座席が確実に固定さ
れているか確認します。

お子さま用シートに付属の取扱説明
書にしたがって、所定の部位にシー
トベルトを通します。

カチッと音がするまで、タングプ
レートをバックルにしっかりと差し
込みます。

76J30660



上図のお子さま用シートは代表例
です。

お子さま用シートにシートベルト固
定機構もロッキングクリップもそな
わっていない場合は、別売りのロッ
キングクリップを使用してしっかり
と固定します。

68H40431



上図のロッキングクリップ（別売
り）は代表例です。

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

ʢʍʓʶʃʒ

2

3

4

シートベルト固定機構またはロッキン
グクリップでお子さま用シートを確実
に固定しないと、急ブレーキをかけた
ときや衝突時に、お子さまが重大な傷
害を受けるおそれがあります。

ʉʽɺ
ʡʶ˂ʒ

ʚʍɹʵ

5

000- 取扱説明書 .book  29 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-30

3

お子さま用シートを前後左右にゆ
すって、確実に固定されているか確
認します。



確実に固定できない場合は、お子
さま用シートに付属の取扱説明書
をご確認いただくか、お子さま用
シートを購入された販売店にご相
談ください。

お子さま用シートは、この項目をよく読
んだうえで、お子さまの年齢や体格に
合った適切なものを選んでください。



2-4 ページ

の「お子さまを乗せるとき

は

」もよくお読みください。



この車は、2006 年 10 月 1 日施行の新
保安基準に適合したISOFIX対応チャイ
ルドシート固定専用金具（ISOFIXアン
カーおよびテザーアンカー）を装備し
ています。
→　3-20ページ（ISOFIX対応チャイ

ルドシ－ト固定専用金具）

ECE R44の基準に適合するお
子さま用シートの認証マーク
について

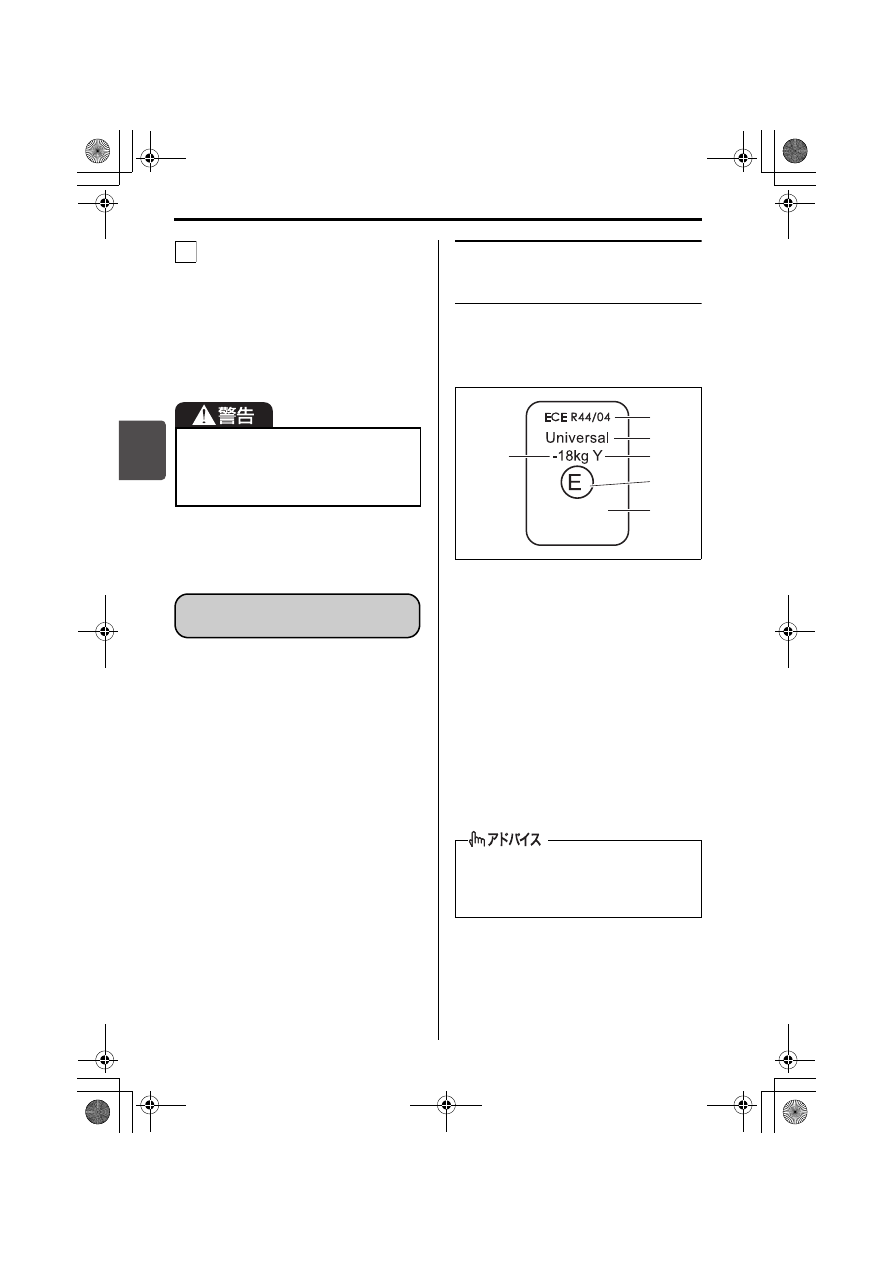

ECE R44（※ 1）の基準に適合するお子
さま用シートには、次のような認証マー
クが表示されています。

51K1022



上図の認証マークは代表例です。

※1 ECE  R44 とは、お子さま用シート

に関する国際法規です。

※2 前 図 の「Universal」は、汎 用 カ

テゴリーの認可であることを表し
ます。

お子さま用シートは、確実に固定して
ください。急ブレーキをかけたときや
衝突時に、お子さまが重大な傷害を受
けるおそれがあります。

6

お子さま用シートの選択

について

(1) 法規番号
(2) お子さま用シートのカテゴリー（※ 2）
(3) 対象となるお子さまの体重範囲
(4) 装置の仕様
(5) お子さま用シートを認可した国番号
(6) お子さま用シートの認可番号

この車のスズキ純正お子さま用シート
は、ECE R44 の基準に適合していま
す。





(6)

(5)

(4)

(3)

(2)

(1)

000- 取扱説明書 .book  30 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-31

3

ECE R44 の基準に適合するお
子さま用シートの、座席位置
別適合性一覧表の見かた

→　3-33ページ（ECE R44の基準に適

合するお子さま用シートの、座席位
置別適合性一覧表）

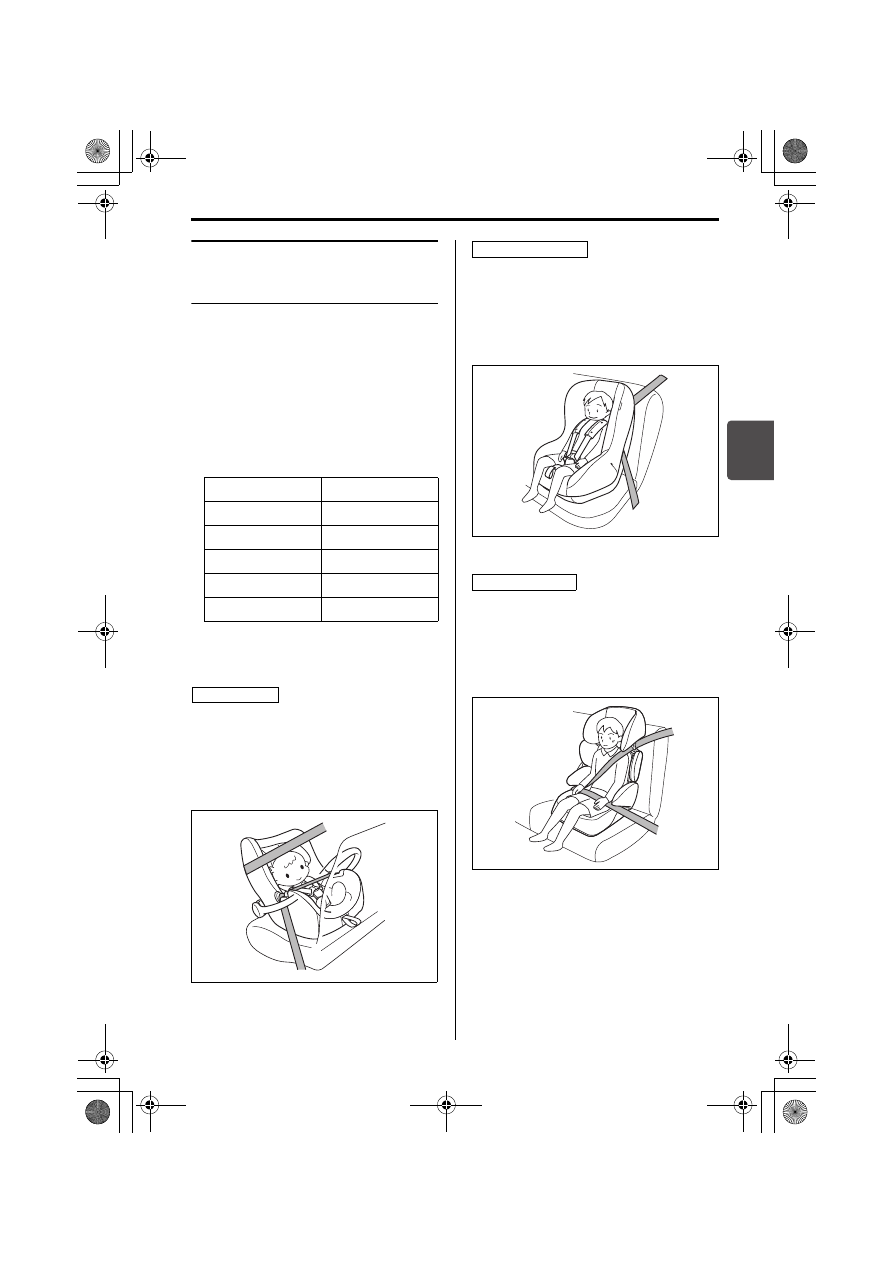

■ 質量グループについて



ECE  R44 の基準に適合するお子さま用
シートは、次の5種類に分類されます。



代表的なお子さま用シートには、次の
ようなものがあります。

後ろ向き、または横向き装着のお子さま
用シートで、首がすわっていないお子さ
ま、ひとりすわりのできないお子さまに
使用します。ECE R44 基準のグループ
0

、0＋に相当します。

64L30810

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。ECE R44 基準のグループⅠに相
当します。

64L30820

前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。ECE R44 基準のグループⅡ、Ⅲ
に相当します。

64L30830

質量グループ

お子さまの体重

グループ0

10kgまで

グループ0＋

13kgまで

グループⅠ

9～18kg

グループⅡ

15～25kg

グループⅢ

22～36kg

ベビーシート

チャイルドシート

ジュニアシート

000- 取扱説明書 .book  31 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-32

3

■ ISOFIXタイプのお子さま用シートの、サイズ等級について

サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ
い。

※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベ

ビーシートの一つです。
詳しくは、お子さま用シートの製造元または販売店にご相談ください。

サイズ等級

説明

A

ISO/F3

全高前向き幼児用チャイルドシート

B

ISO/F2

低型前向き幼児用チャイルドシート

B1

ISO/F2X

低型前向き幼児用チャイルドシート
(ISO/F2とは別形状)

C

ISO/R3

大型後ろ向き幼児用チャイルドシート

D

ISO/R2

小型後ろ向き幼児用チャイルドシート

E

ISO/R1

後ろ向き乳児用チャイルドシート

F

ISO/L1

左向き位置用チャイルドシート（キャリコット※）

G

ISO/L2

右向き位置用チャイルドシート（キャリコット※）

000- 取扱説明書 .book  32 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-33

3

ECE R44の基準に適合するお子さま用シートの、座席位置別適合性
一覧表

■ シートベルトによる固定

＜上表に記入する文字の説明＞
U

：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーのお子

さま用シートに適しています。

UF ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの前向

きお子さま用シートに適しています。

X

：お子さま用シートの取付けには適していません。



シートベルトを使用してお子さま用シートを取り付けるときは、3-28 ページの「お
子さま用シートのシートベルトによる固定

」をお読みください。



ISOFIXタイプのお子さま用シートの種類によっては、上表の質量グループでの使用に
適していても、取り付けができない場合があります。詳しくは、次ページの「ISOFIX
対応チャイルドシート固定専用金具による固定

」をお読みください。

質量グループ

着席位置

助手席

後席

グループ0

（10kgまで）

X

U

グループ0＋

（13kgまで）

X

U

グループⅠ

（9～18kg）

X

U

グループⅡ

（15～25kg）

X

UF

グループⅢ

（22～36kg）

X

UF



表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。



取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

000- 取扱説明書 .book  33 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-34

3

■ ISOFIX対応チャイルドシート固定専用金具による固定

＜上表に記入する文字の説明＞
IUF ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの

ISOFIX対応前向きお子さま用シートに適しています。

IL ：この質量グループでの使用を許可された準汎用（セミユニバーサル）カテゴリー

の「スズキ純正ベビーシート」に適しています。

X

：ISOFIX 対応お子さま用シートの取り付けには適していません。固定専用金具を

使わずにシートベルトを使用して固定してください。3-28 ページの「お子さま
用シートのシートベルトによる固定

」をお読みください。

N.A.：この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIX

タイプのお子さま用シートを取り付けることはできません。

注1） お子さま用シートを取り付ける座席のヘッドレストを使用時の位置に調節しま

す。

注2） お子さま用シートと前席が干渉しないように、前席を前方（最前端から 4 ノッチ

分の約60 mmまでの間）へスライドさせます。

注3） お子さま用シートと前席が干渉しないように、前席を前方（最前端から 3 ノッチ

分の約45 mmまでの間）へスライドさせます。

注4） お子さま用シートと前席が干渉しないように、前席を前方（最前端から 1 ノッチ

分の約15 mmまでの間）へスライドさせます。
→　3-14ページ（前後位置の調節）
→　3-18ページ（ヘッドレストの高さ調節と取外し・取付け）

質量グループ

サイズ等級

チャイルドシート固定専用金具の位置

助手席

後席

キャリコット

F

ISO/L1

N.A.

X

G

ISO/L2

N.A.

X

グループ0（10kgまで）

E

ISO/R1

N.A.

IL

注1）、注2）

グループ0＋（13kgまで）

E

ISO/R1

N.A.

IL

注1）、注2）

D

ISO/R2

N.A.

IL

注1）、注3）

C

ISO/R3

N.A.

IL

注1）、注4）

グループⅠ（9～18kg）

D

ISO/R2

N.A.

IL

注1）、注3）

C

ISO/R3

N.A.

IL

注1）、注4）

B

ISO/F2

N.A.

IUF

注1）

B1

ISO/F2X

N.A.

IUF

注1）

A

ISO/F3

N.A.

IUF

注1）

グループⅡ（15～25kg）

N.A.

X

グループⅢ（22～36kg)

N.A.

X

000- 取扱説明書 .book  34 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/シートベルト

3-35

3



チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、
3-20ページ

の「ISOFIX対応チャイルドシ－ト固定専用金具」をお読みください。



表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製
造元または販売店にご相談ください。



取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。

000- 取扱説明書 .book  35 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-36

3

SRSエアバッグシステムとは

SRS と は Supplemental  Restraint
System（サプリメンタル　レストレイ
ント　システム）の略で、補助拘束装置
の意味です。

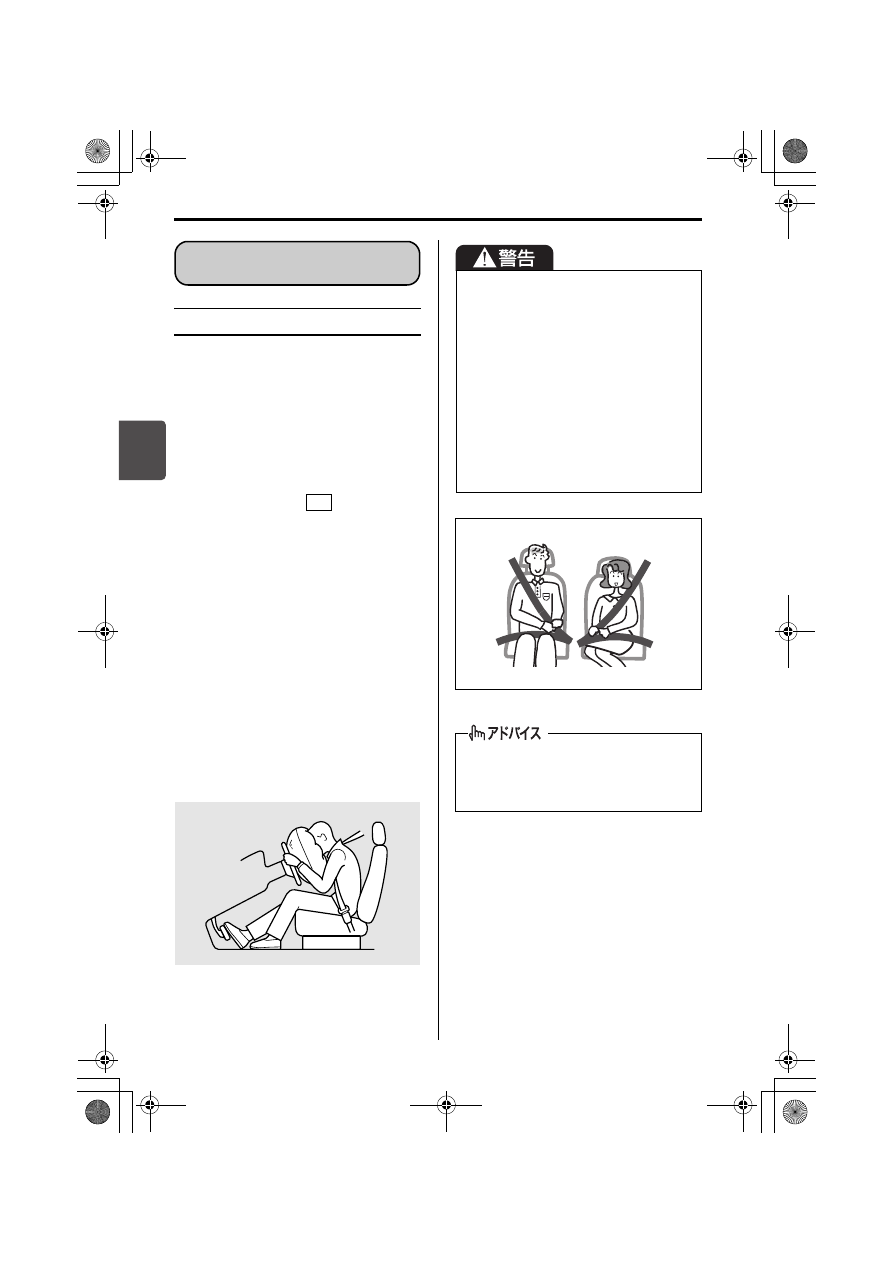

■ 運転席・助手席 SRS エアバッ

グシステム

エンジンスイッチが

 の場合に、車

の前方向から強い衝撃を受け、シートベ
ルトを着用していてもハンドルや助手席
側インパネに顔面があたるような強い衝
突のときに、運転席・助手席 SRS エア
バッグが瞬時にふくらむ構造になってい
ます。



運転席・助手席 SRS エアバッグシステ
ムは、ふくらんだ SRS エアバッグが
クッションの役割をして、シートベル
トを着用した運転席・助手席乗員の主
に顔面への衝撃を軽減する効果があり
ます。シートベルトは必ず着用してく
ださい。
→　3-25ページ

（シートベルトの着用のしかた）

68H40150

51K0007

SRSエアバッグ

SRSエアバッグ車を

運転するときは

ON



SRS エアバッグシステムは、シート
ベルトに代わるものではありません。
シートベルトと併用することで、そ
の効果を発揮するシートベルトの補
助拘束装置です。したがって SRS エ
アバッグシステムが装備されている
車であっても、シートベルトを必ず
着用してください。



シートベルトは正しい姿勢で正しく
着用してください。シートベルトを
正しく着用しないと、SRS エアバッ
グの効果が十分発揮できません。

助手席SRSエアバッグは、助手席に同
乗者がいなくても、運転席 SRS エア
バッグと同時にふくらみます。

000- 取扱説明書 .book  36 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-37

3

表示と収納場所

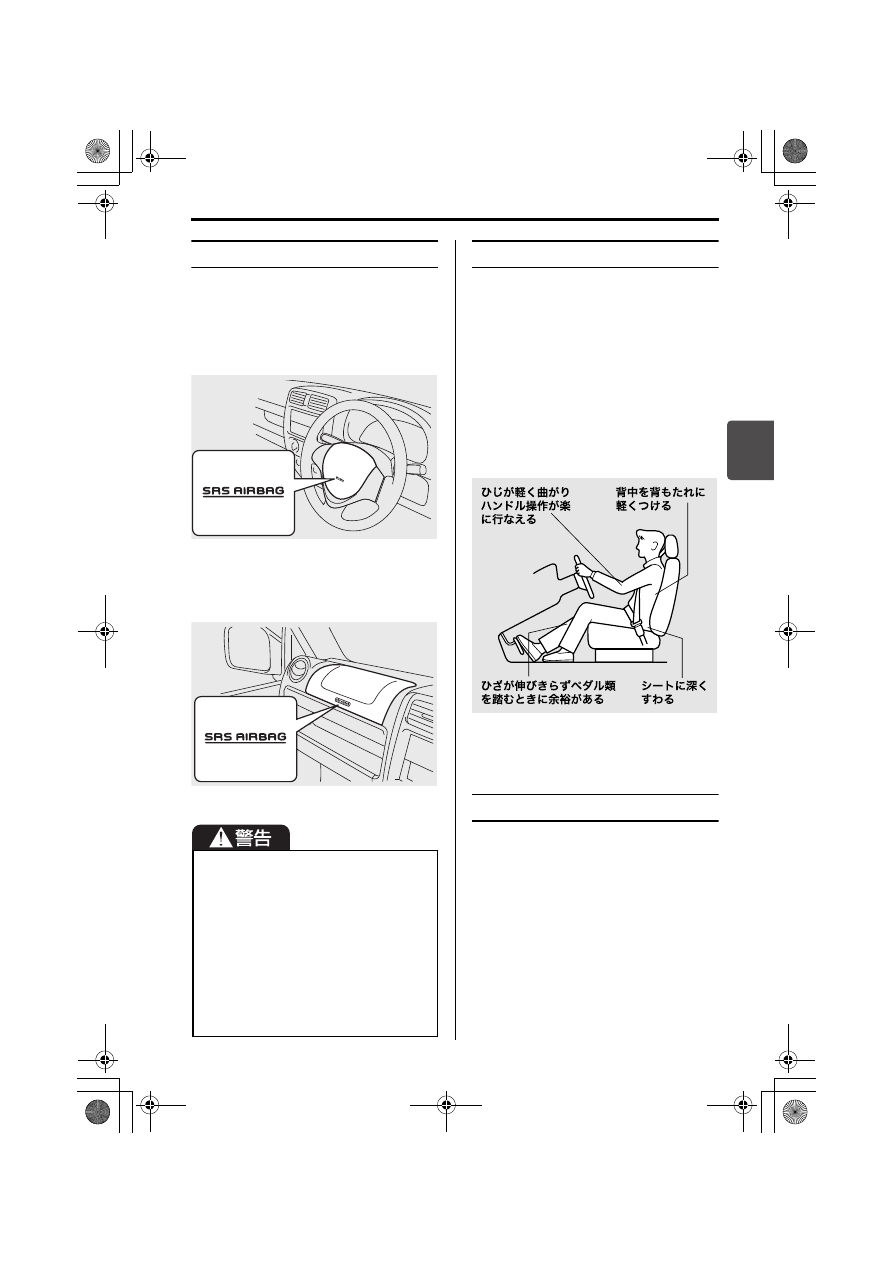

“SRS AIRBAG”の表示がある部分に収
納されています。

■ 運転席SRSエアバッグ

76J30431

■ 助手席SRSエアバッグ

76J30440

着座姿勢

運転者および助手席の同乗者は、シート
に奥深くすわり、背もたれに背中を軽く
つけてください。また、シートを前方に
出し過ぎないようにシートの位置を調節
してください。
とくに助手席の同乗者は、後席の同乗者
のさまたげにならない位置までシートを
後方に移動し、助手席SRSエアバッグか
らできるだけ離れてすわってください。
→　3-14ページ（正しい運転姿勢）

68H30660

お子さま用シートの取付け

→　2-6 ページ（お子さま用シートの使

用について）

→　3-28 ページ（お子さま用シートの

シートベルトによる固定）

→　3-30 ページ（お子さま用シートの

選択について）



エアバッグの収納部分に傷がついて
いたり、ひび割れがあったりすると
きは、スズキサービス工場で交換し
てください。エアバッグが正常に作
動しないおそれがあります。



エアバッグの収納場所を強打したり、
衝撃を加えたりしないでください。エ
アバッグが正常に作動しなくなった
り誤ってふくらんだりして、思わぬ
傷害を受けるおそれがあります。

000- 取扱説明書 .book  37 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-38

3

SRS エアバッグシステムを正
常に機能させるために

SRSエアバッグがふくらむ範囲に物があ
ると、物が飛ばされたりSRSエアバッグ
が正常にふくらまなくなったりするおそ
れがあります。

■ 運転席SRSエアバッグについて

80J094

■ 助手席SRSエアバッグについて



サスペンションを改造しないでくだ
さい。車高やサスペンションの硬さ
が変わると、SRS エアバッグの誤作
動の原因になります。



車両前部にグリルガードなどを装着
するときは、スズキ販売店またはス
ズキ代理店にご相談ください。車両
前部を改造すると、SRS エアバッグ
が正常に作動しなくなるおそれがあ
ります。



無線機などを取り付けるときは、ス
ズキ販売店またはスズキ代理店にご
相談ください。無線機の電波などが
SRS エアバッグのコンピューターに
悪影響をあたえるおそれがあります。



SRS エアバッグが作動しない程度の
事故であっても、事故後はスズキサー
ビス工場で点検を受けてください。シ
ステム本来の機能が損なわれている
と、万一のときに SRS エアバッグの
効果が十分に発揮できないおそれが
あります。



SRS エアバッグは、その機能に影響
をあたえる部品に手を加えると、思
いがけないときにふくらんだり、必
要なときに正常に作動しなくなった
りすることがあります。次のような
場合は、システムに悪影響をおよぼ
しますので、事前にスズキ販売店ま
たはスズキ代理店にご相談ください。

SRSエアバッグシステムの

取扱い

・ハンドルの取外し、ハンドルまわ

りの修理など

・インパネまわり、センターコンソー

ル付近の修理および電気配線の修理

・オーディオ用品などの取付け
・ダッシュボード周辺の板金塗装お

よび修理

・センターピラーまわりの修理



ハンドルにもたれかかるなどして、
SRS エアバッグ収納部に手や顔、胸
などを近づけないでください。SRS
エアバッグが作動したときの強い衝
撃で、重大な傷害を受けるおそれが
あります。



ハ ン ド ル を 交 換 す る、ハ ン ド ル の
パッド部にステッカーを貼る、色を
ぬる、カバーでおおうなどの改造を
し な い で く だ さ い。万 一 の と き に
SRSエアバッグが正常にふくらまなく
なるおそれがあります。



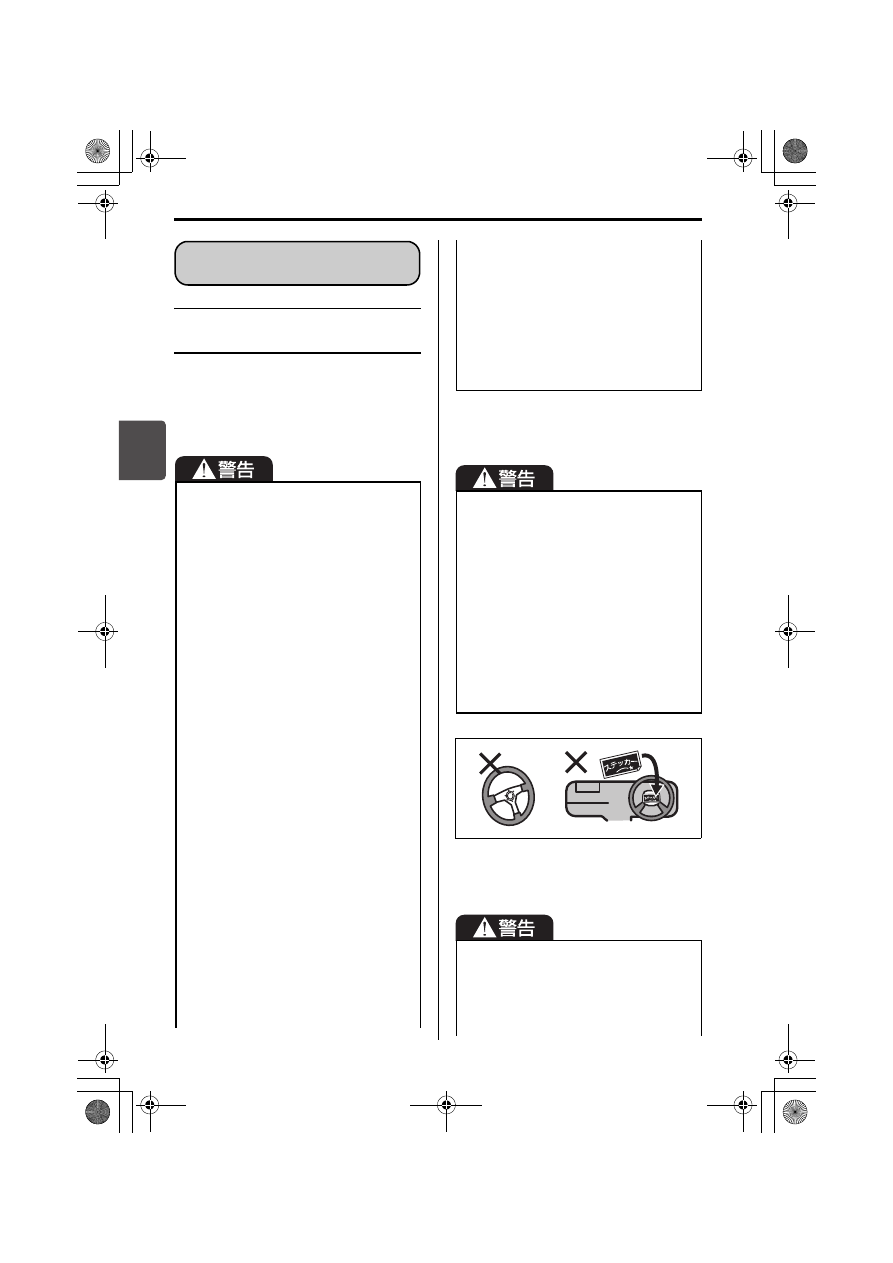

助手席に乗車するときや、お子さまを
乗せるときは、必ず次のことをお守り
ください。守らないと SRS エアバッ
グが作動したときの強い衝撃で、重大
な傷害を受けるおそれがあります。

000- 取扱説明書 .book  38 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

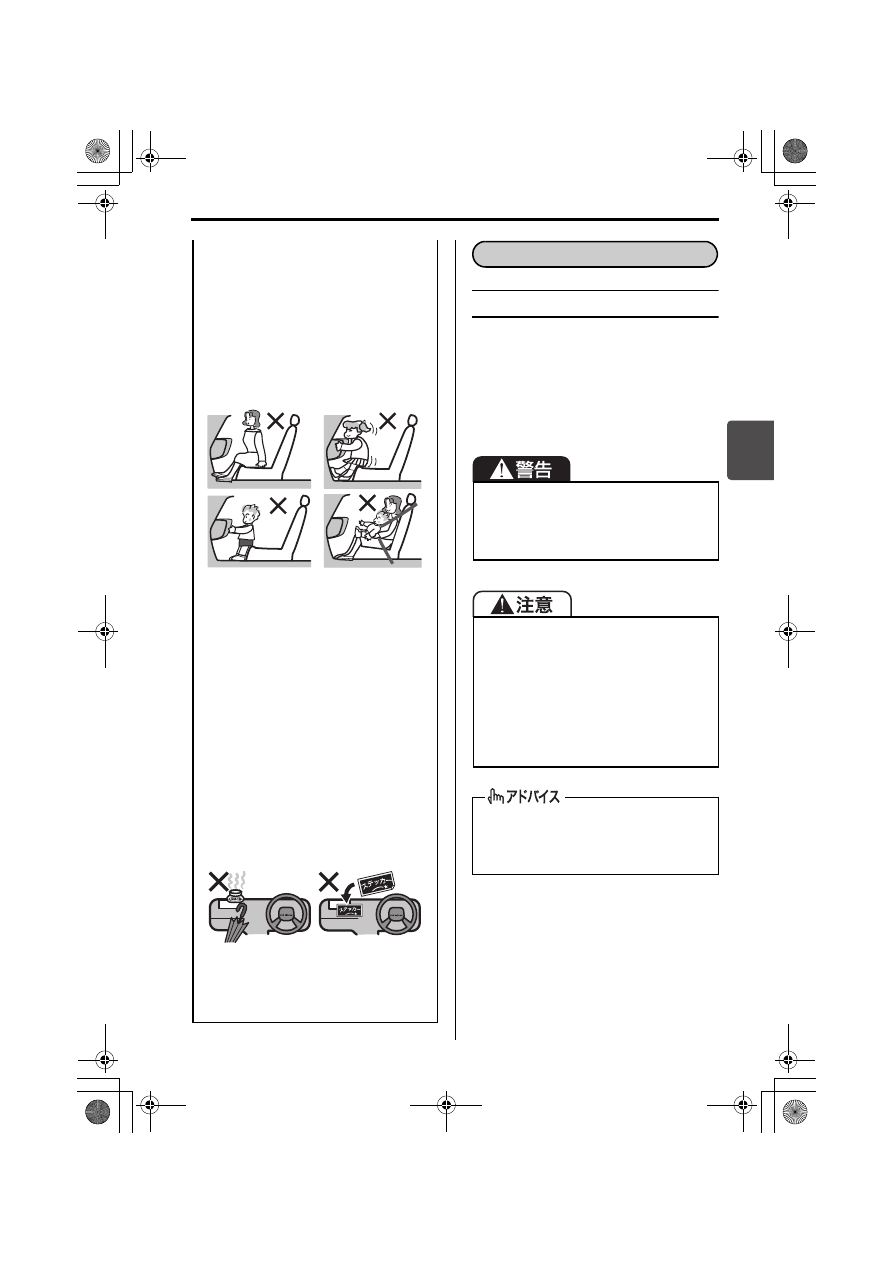

運転する前に/SRSエアバッグ

3-39

3

作動したとき



エアバッグは、高温のガスで瞬時にふ
くらみます。事故の発生状況や乗員の
姿勢によっては、擦過傷、打撲、やけ
どなどを負うことがあります。



ふくらんだエアバッグは、すぐにしぼ
む構造になっています。

・インパネの SRS エアバッグ収納部

に手足を置いたり、顔や胸などを
近づけたりしないでください。

・お子さまを SRS エアバッグ収納部

の前に立たせたり、ひざの上に抱い
てすわったりしないでください。お
子さまは後席に乗せて、シートベル
トを着用させてください。

80J095

・シートベルトを正しく着用できな

いお子さまは、お子さま用シート
をご使用のうえ、後席に乗せてく
ださい。
→　2-6 ページ（お子さま用シー

トの使用について）

→　3-30ページ（お子さま用シー

トの選択について）



インパネ上面には、ステッカーを貼っ
たり色をぬったりしないでください。
また、アクセサリーや芳香剤、ETC
車載器やポータブルカーナビなどを
取り付けたり置いたり、傘などを立
てかけたりしないでください。

80J096



フロントガラスやルームミラーにア
クセサリー（スズキ純正用品を除く）
などを取り付けないでください。

エアバッグが作動したあとは、エア
バッグの構成部品に触れないでくださ
い。作動直後は構成部品が熱くなり、
やけどのおそれがあります。

エアバッグが作動すると大きな音がし
て白い煙のようなガスが出ますが、火
災ではありません。また、人体への影
響もありません。
ただし、残留物が目や皮膚などに付着
したときは、できるだけ早く水で洗い
流してください。皮膚の弱い方などは、
まれに皮膚を刺激する場合があります。

作動したプリテンショナーおよびエア
バッグは再使用できません。スズキ
サービス工場で交換してください。

SRSエアバッグシステムの作動

000- 取扱説明書 .book  39 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-40

3

こんなとき作動します

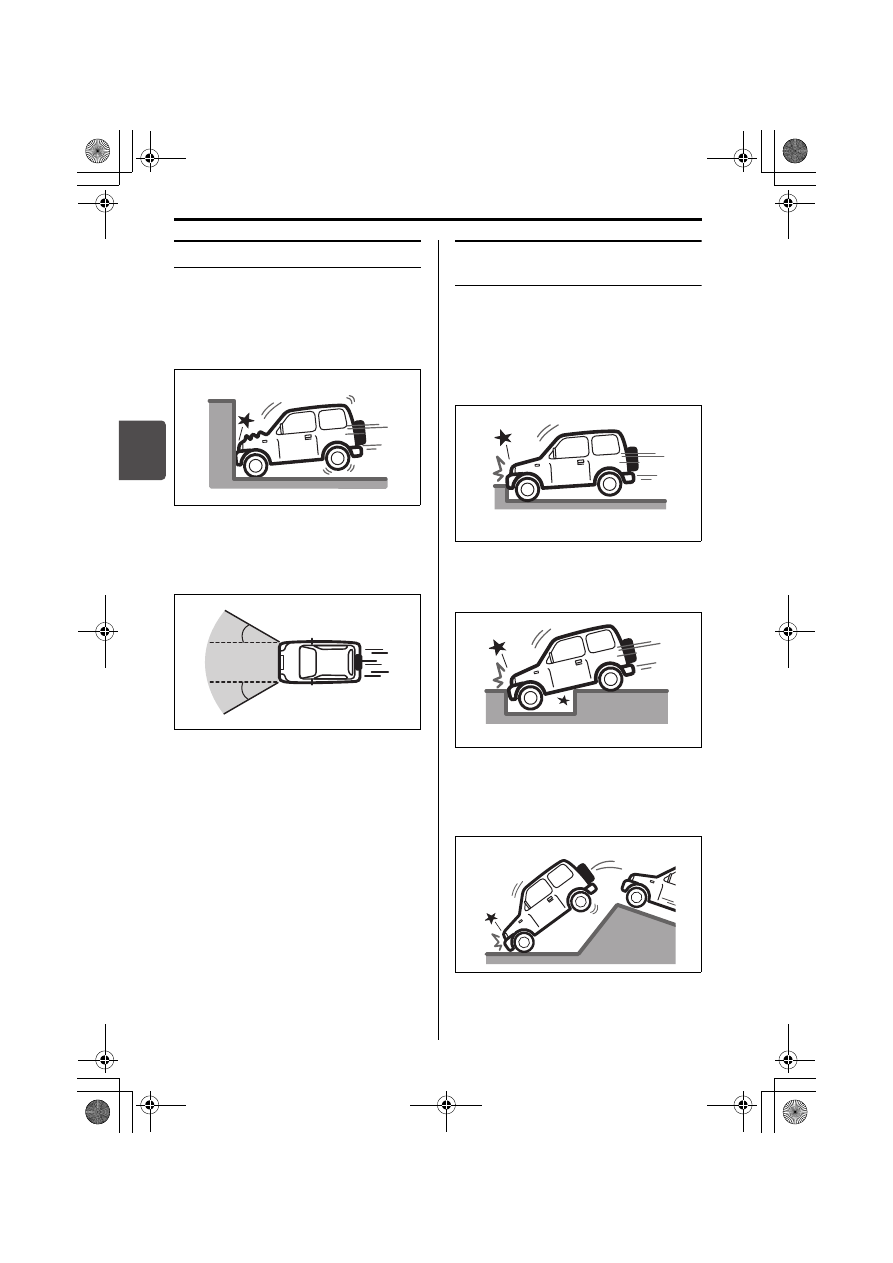

■ 運転席・助手席SRSエアバッグ



衝突しても変形や移動をしない構造物
（コンクリートの壁など）に、約 25
km/h以上の速度で正面衝突したとき

76J30450



車両の前方約 30゜以内の方向から、
上図と同等の強い衝撃を受けたとき

76J30460

こんなとき作動することが
あります

■ 運転席・助手席SRSエアバッグ

車体下部に強い衝撃

を受けると、多くの

場合作動します。



縁石や中央分離帯などに衝突したとき

76J30470



深い穴や溝などに落ちたとき

76J30480



ジャンプして地面にぶつかったり、道
路から落下したりしたとき

76J30490

ጙ³°ā

ጙ³°ā

000- 取扱説明書 .book  40 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-41

3

こんなとき、衝撃が強いと
作動する場合もあります

■ 運転席・助手席SRSエアバッグ

後方、横方向からの衝突、横転などでは
基本的に作動しませんが、衝撃が強いと
まれに作動する場合があります。



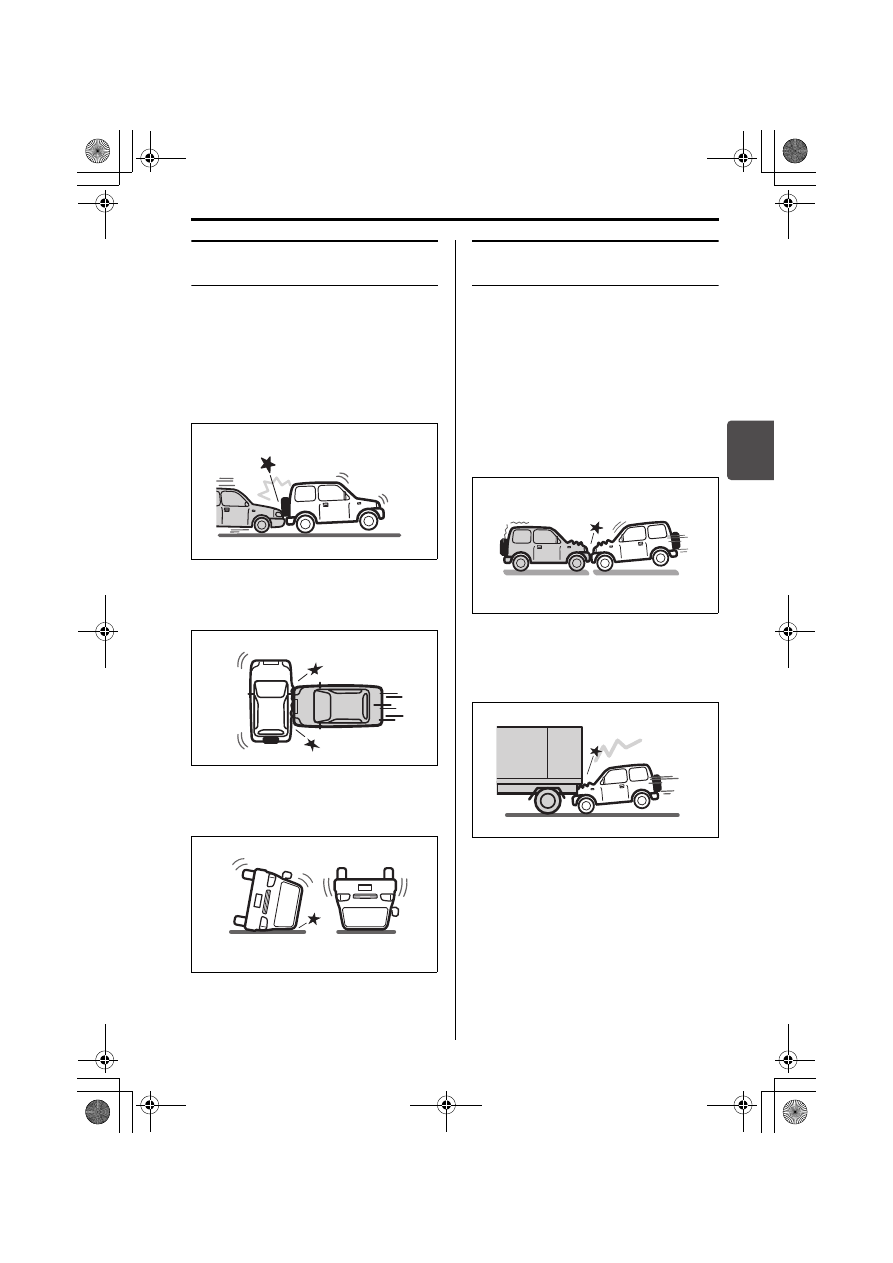

後方からの衝突

76J30561



横方向からの衝突

76J30571



横転や転覆をしたとき

76J30580

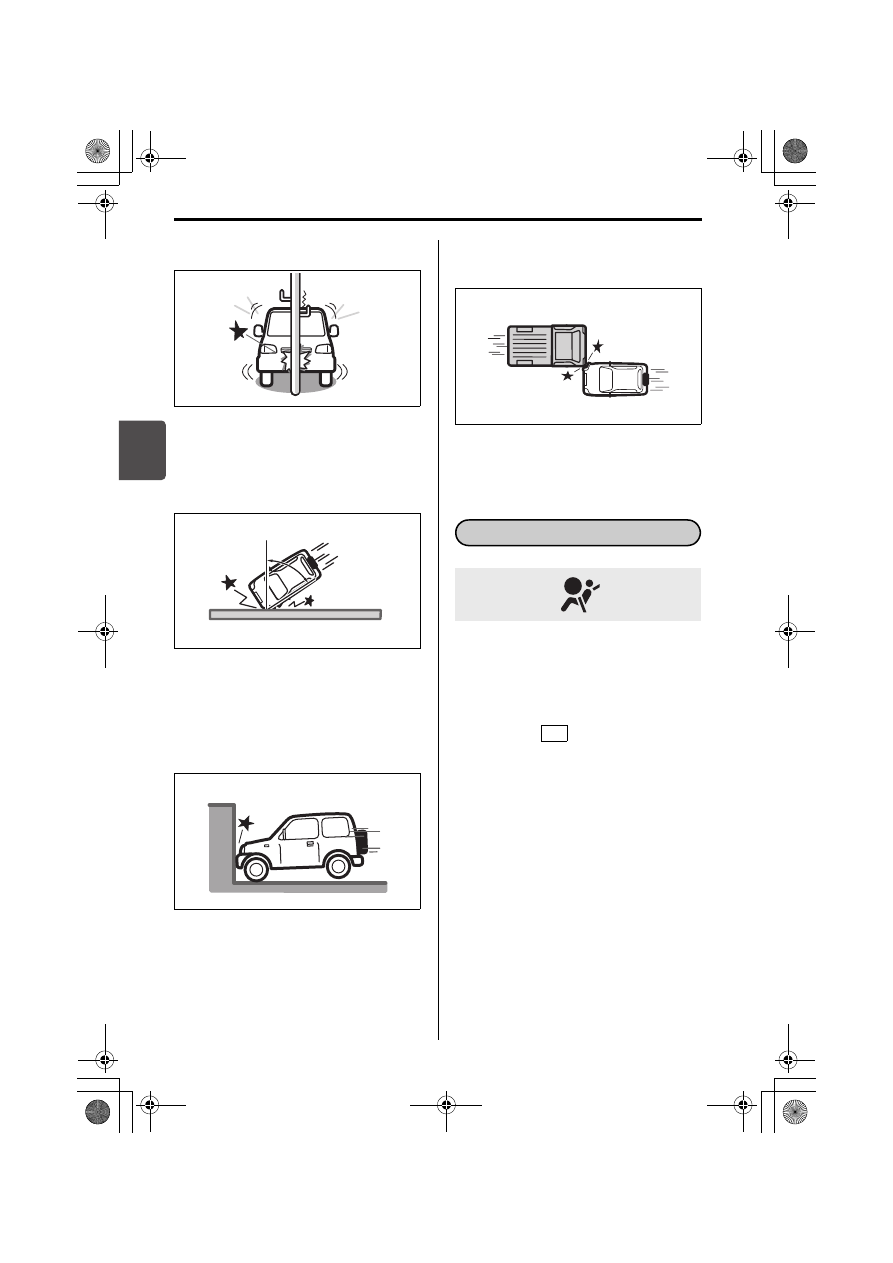

こんなとき作動しないことが
あります

■ 運転席・助手席SRSエアバッグ

衝突の相手が移動したり、車体が大きく
変形したりして衝撃が吸収されたとき
や、衝突の角度が前方約 30゜を超える
とき、多くの場合は作動しません。



停車している同程度の重さの車に、
50 km/h程度、もしくはそれ以下の速
度で正面から衝突したとき

76J30500



トラックの荷台の下などへもぐり込ん
だとき

76J30510

000- 取扱説明書 .book  41 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-42

3



電柱や立木などに衝突したとき

76J30520



前方約30゜を超える角度で、コンクリー
トの壁やガードレールなどに衝突した
とき

76J30530



衝突時に変形、移動しないコンクリー
トのような固い壁に正面衝突したとき
であっても衝突速度が約25 km/h以下
のとき

76J30540



衝突の方向が車両の中心からずれたと
き（オフセット衝突）

76J30550

67H30180

メーターパネル内にあります。



SRS エアバッグ、シートベルトプリテ
ンショナーが作動した、または電子制
御システムに異常があると、エンジン
スイッチが

 のときに点灯します。

→　1-10ページ（警告灯・表示灯）

ጙ³°āᠯ

SRSエアバッグ警告灯

ON

000- 取扱説明書 .book  42 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

運転する前に/SRSエアバッグ

3-43

3

作動していないエアバッグを廃棄すると
きは、決められた手順で作動させてから
廃棄する必要があります。

80J112

この車は、SRS エアバッグシステムを制
御するためのコンピューターを搭載して
います。このコンピューターは、SRS エ
アバッグシステムが正常に作動している
かどうかを常に診断するとともに、エア
バッグが作動するような事故のときに、
衝突時点やその前後の車両データを記録
するイベントデータレコーダー(EDR) シ
ステムを備えています。

EDRに記録するデータ



SRS エアバッグシステムの故障診断情
報



SRSエアバッグ作動に関する情報

EDRデータの開示について

スズキおよびスズキが委託した第三者
は、EDRに記録されたデータを、車両衝
突安全性能の向上などを目的に取得・利
用することがあります。
なお、スズキおよびスズキが委託した第
三者は、次の場合を除き、取得したデー
タを第三者へ開示・提供しません。



お車の使用者の同意がある場合



法令、裁判所命令その他法的強制力の
ある要請に基づく場合



統計的な処理を行なうなど、使用者や
車両が特定できないように加工した
データを、研究機関などに提供する場
合

エアバッグを廃棄するときや、装備車
を廃車するときは、スズキ販売店また
はスズキ代理店にご相談ください。正
しく取り扱わないと、エアバッグが思
いがけないときにふくらんで、けがを
することがあります。

廃棄と廃車

イベントデータレコーダー

（EDR)とは



お車のタイプなどにより、記録され
るデータは異なります。



EDRは、一般的なデータレコーダーと
は異なり、会話などの音声や映像は記
録しません。

000- 取扱説明書 .book  43 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分
