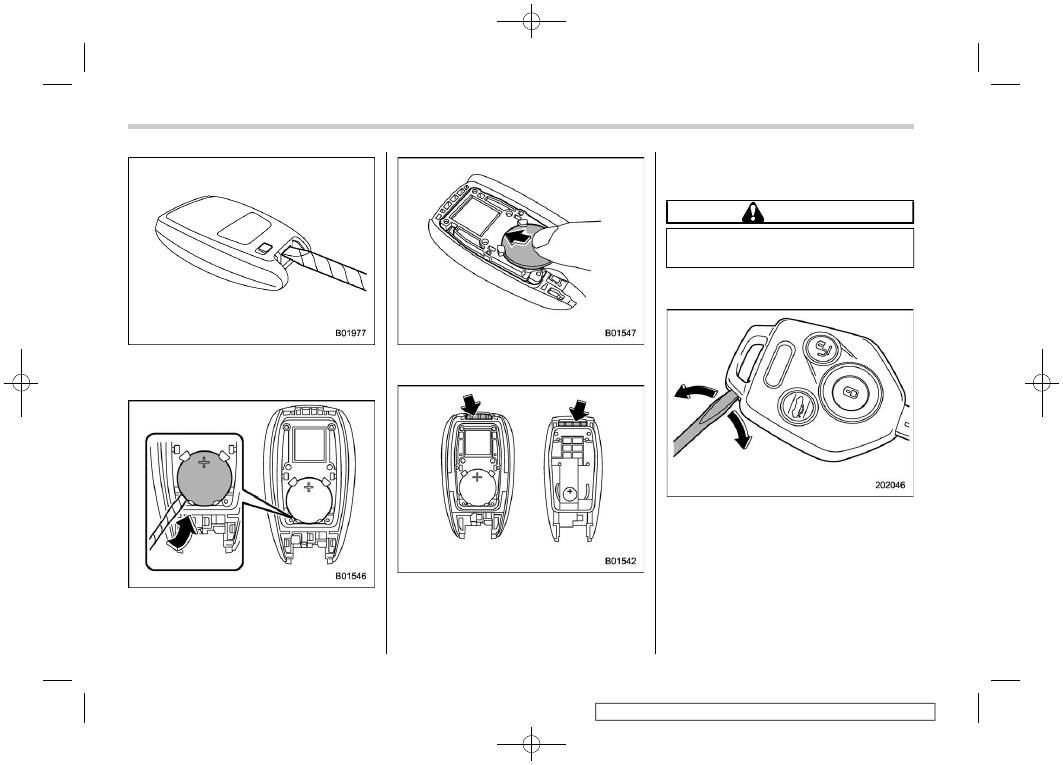

2. Wrap a flat-head screwdriver with vinyl
tape or a cloth, and insert it in the gap to
remove the cover.

3. Take out the battery using a flat-head
screwdriver with vinyl tape or a cloth.

4. Insert a new battery with its positive (+)
side facing upward as shown in the figure.

5. Attach the cover to the access key fob
by fitting the projections and recesses
together.

&

Replacing Battery of Trans-
mitter

CAUTION

Before replacing the battery, remove
any static electricity.

Battery: Button battery CR1620 or
equivalent

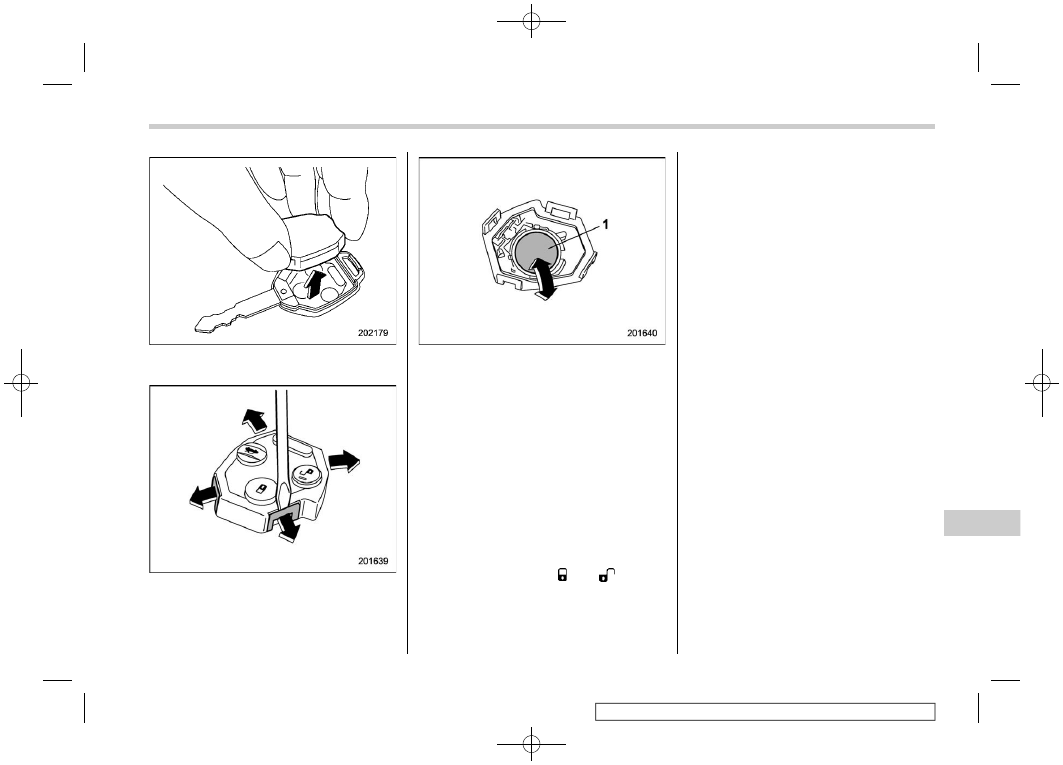

1. Open the key head using a flat-head
screwdriver.

Replacing Battery

556

(559,1)

2. Remove the transmitter case from the
key head.

3. Open the transmitter case by releasing
the hooks.

1)

Negative (−) side facing up

4. Replace the old battery with a new
battery (type

CR1620

or equivalent) mak-

ing sure to install the new battery with the
negative (−) side facing up.
5. Put together the transmitter case by
fitting the hooks on the case.
6. Reinstall the transmitter case in the
key head.
7. Refit the removed half of the key head.

After the battery is replaced, the trans-
mitter must be synchronized with the
remote keyless entry system’s control
unit. Press either the “ ” or “

” button

six times to synchronize the unit.

Replacing Battery

557

11

Maintenance

and

Service

(561,1)

12-1. Specifications ............................................... 560

Dimensions ........................................................ 560
Engine................................................................ 561
Fuel.................................................................... 561
Engine Oil .......................................................... 562
Front Differential and Rear Differential Gear Oil... 564
Fluids ................................................................. 564
Engine Coolant ................................................... 565
Electrical System ................................................ 565
Tires................................................................... 566
Brake Pedal ........................................................ 567
Brake Disc.......................................................... 567

Brake Pad .......................................................... 567

12-2. Bulb Chart......................................................568

Safety Precautions ............................................. 568
Bulb Chart ......................................................... 569

12-3. Vehicle Identification.....................................572
12-4. Function Settings ..........................................573

Function Settings and Adjustments on the

Center Information Display ............................... 573

Individual Settings and Adjustments Excluding

Center Information Display ............................... 573

Function Settings and Adjustments Performed

by a Dealer ...................................................... 573

Specifications

12

Specifications

(562,1)

12-1. Specifications

These specifications are subject to change without notice.

&

Dimensions

in (mm)

Item

Legacy

Outback

Subaru Outback Wilderness

2.5 L

2.4 L

2.5 L

2.4 L

Drive system

AWD

Transmission type

CVT

Overall length

191.1 (4,855)

191.9 (4,875)

191.3 (4,860)

Overall width

72.4 (1,840)

74.2 (1,885)

74.6 (1,895)

Overall height

59.1 (1,500)

66.1 (1,680)

66.9 (1,700)

Wheelbase

108.3 (2,750)

108.1 (2,745)

Tread

Front

62.2 (1,580)

61.8 (1,570)

62.0 (1,575)

Rear

63.4 (1,610)

62.8 (1,595)

63.0 (1,600)

Ground clearance*

1

5.9 (150)

8.7 (220)

9.5 (241)

*1: Measured with vehicle empty
CVT: Continuously variable transmission
AWD: All-Wheel Drive

Specifications

560

(563,1)

&

Engine

Engine model

FB25 (2.5 L, DOHC, non-turbo)

FA24 (2.4 L, DOHC, turbo)

Engine type

Horizontally opposed, liquid cooled 4 cylinder,

4 stroke direct injection gasoline engine

Horizontally opposed, liquid cooled 4 cylinder,

4-stroke direct injection gasoline engine

Displacement cu-in (cc)

152 (2,498)

146 (2,387)

Bore

6

Stroke in (mm)

3.70

6

3.54 (94.0

6

90.0)

3.70

6

3.39 (94.0

6

86.0)

Compression ratio

12.0 : 1

10.6 : 1

Firing order

1 – 3 – 2 – 4

1 – 3 – 2 – 4

&

Fuel

Fuel requirement

Fuel tank capacity

Unleaded gasoline

with

87 AKI (90 RON) or higher

18.5 US gal (70 liters, 15.4 Imp gal)

– CONTINUED –

Specifications

561

12

Specifications

(564,1)

&

Engine Oil

For the checking, adding and replacing procedure or other details, refer to “Engine Oil”

�

P521.

NOTE

The procedure for changing the engine oil and oil filter should be performed by a properly-trained expert. It is recommended
that you have this service performed by your SUBARU dealer.

!

Approved engine oil

Always use the SUBARU approved engine oil. For further details, please contact your SUBARU dealer. If the approved engine oil is
unavailable, use the alternative engine oil described in the following.

!

Alternative engine oil

If the SUBARU approved oil is unavailable, the following alternative oil can be used.

NOTE

.

Each quantity indicated is only a guideline. The necessary quantity for replacement may differ slightly depending on the

temperature and other factors.

.

In choosing an oil, you want the proper quality and viscosity, as well as one that will enhance fuel economy. Oils of lower

viscosity provide better fuel economy. However, in hot weather, oil of higher viscosity is required to properly lubricate the
engine. The following table lists the recommended viscosities and applicable temperatures.

.

When adding oil, different brands may be used together as long as they are the same API classification and SAE viscosity

as those recommended by SUBARU.

Specifications

562

(565,1)

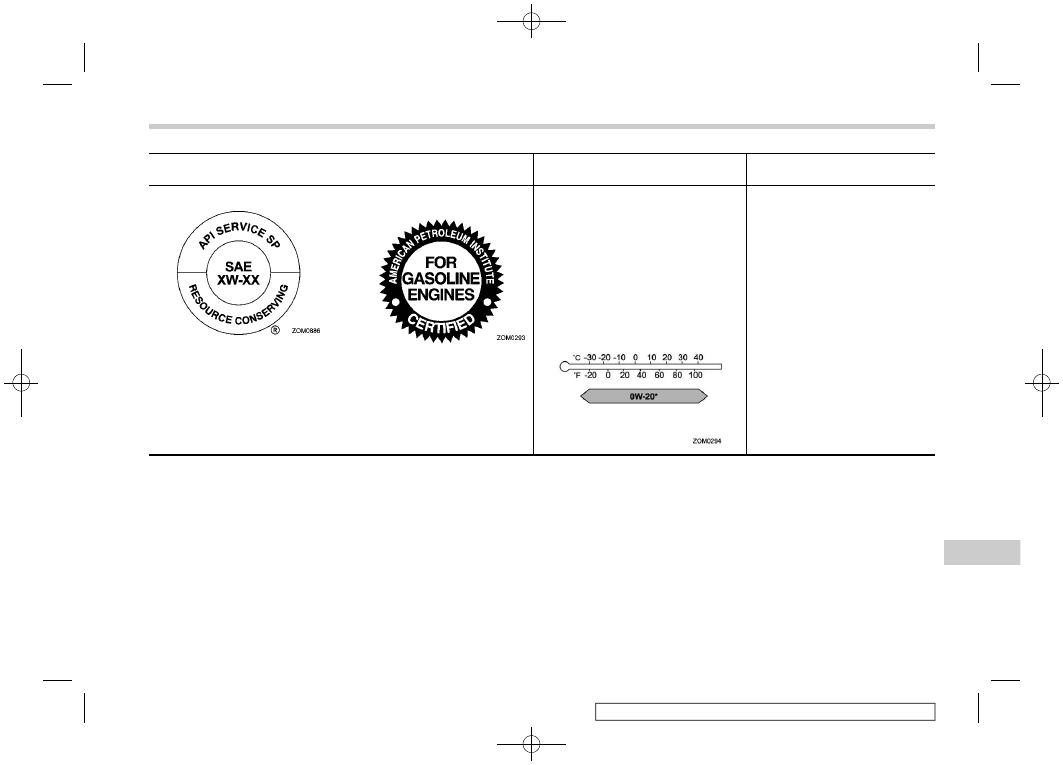

Oil grade

SAE viscosity No. and

applicable temperature

Engine oil capacity

API (American Petroleum Insti-
tute) classification

SN

with the

words “RESOURCE CONSER-
VING”,

SN PLUS

with the words

“RESOURCE CONSERVING” or

SP

with the words “RESOURCE

CONSERVING”

or

ILSAC (International Lubricant
Specification Advisory Commit-
tee)

GF-5

or

GF-6A

, which can

be identified with the ILSAC
certification mark (Starburst
mark)

0W-20 synthetic

oil is the required oil

for optimum engine performance and
protection. Conventional oil may be
used if synthetic oil is unavailable.

*: If 0W-20 synthetic oil is not available,

5W-30 conventional oil may be used
if you need to add oil. However, you
should change to 0W-20 synthetic oil
at the next oil change.

2.5 L models

– Adding the oil from low level to

full level:
1.1 US qt (1.0 liter, 0.9 Imp qt)

– Changing the oil and oil filter:

4.4 US qt (4.2 liters, 3.7 Imp qt)

2.4 L models

– Adding the oil from L to F level:

1.1 US qt (1.0 liter, 0.9 Imp qt)

– Changing the oil and oil filter:

4.8 US qt (4.5 liters, 4.0 Imp qt)

– CONTINUED –

Specifications

563

12

Specifications

(566,1)

&

Front Differential and Rear Differential Gear Oil

Oil

Front differential gear oil

Rear differential gear oil

Oil grade

.

SUBARU Extra MT*

3

.

API classification GL-5 (75W-90)*

4

2.5 L models and 2.4 L for Outback: API classification GL-5

(75W-90)*

3

2.4 L for Legacy/Subaru Outback Wilderness: SUBARU Extra

MT*

3

or API classification GL-5 (75W-90)*

4

Oil capacity*

1

2.5 L models

1.4 US qt (1.3 liters, 1.1 Imp qt)

0.8 US qt (0.8 liters, 0.7 Imp qt)

2.4 L models

1.3 US qt (1.2 liters, 1.1 Imp qt)

Remarks*

2

“Front Differential Gear Oil and Rear Differential Gear Oil”

�

P529

“Front Differential Gear Oil and Rear Differential Gear Oil”

�

P529

*1: The indicated oil quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors. After refilling the gearbox with oil, the oil level should be checked.

*2: For more details about maintenance and service, refer to the indicated section.
*3: The vehicle is filled at the factory with this type of differential gear oil.
*4: You may use this type of differential gear oil. However, using this type of oil will detract from fuel efficiency.

&

Fluids

Fluid

Fluid type*

1

Fluid capacity*

2

Remarks*

3

Continuously variable transmis-
sion fluid

Consult your SUBARU dealer.

2.5 L models:
· Legacy: 11.9 US qt (11.3 liters, 9.9 Imp qt)
· Outback: 12.4 US qt (11.7 liters, 10.3 Imp qt)
2.4 L models:
· Legacy: 12.3 US qt (11.6 liters, 10.2 Imp qt)
· Outback/Subaru Outback Wilderness:

12.6 US qt (11.9 liters, 10.5 Imp qt)

“Continuously Variable Trans-
mission Fluid”

�

P529

Brake fluid

FMVSS No. 116, DOT 3 or DOT 4
brake fluid

—

“Brake Fluid”

�

P530

*1: Use one of the indicated types of fluid.
*2: The indicated fluid quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors.

*3: For more details about maintenance and service, refer to the indicated section.

Specifications

564

(567,1)

&

Engine Coolant

Vehicle model

Coolant capacity

Coolant type

2.5 L models

9.5 US qt (9.0 liters, 7.9 Imp qt)

SUBARU SUPER COOLANT

2.4 L models

9.2 US qt (8.7 liters, 7.7 Imp qt)

The indicated coolant quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other
factors. For more details about maintenance and service, refer to “Cooling System”

�

P524.

&

Electrical System

Battery type

LN2

Alternator

2.5 L models: 12 V-150 A
2.4 L models: 12 V-190 A

Spark plugs

2.5 L models

DILKAR7Q8 (NGK)

2.4 L models

SILKFR8A6 (NGK)

– CONTINUED –

Specifications

565

12

Specifications

(568,1)

&

Tires

Item

Legacy

Outback

Subaru

Outback

Wilderness

Tire size

225/55R17

97V

225/50R18

95V

225/65R17

102H

225/60R18

100H

225/65R17

102T

Wheel size

17

6

7J

17

6

7 1/2J

18

6

7 1/2J

17

6

7J

18

6

7J

17

6

7J

Pressure

Front

33 psi (230 kPa,

2.3 kgf/cm

2

)

33 psi (230 kPa,

2.3 kgf/cm

2

)*

4

36 psi (250 kPa,

2.5 kgf/cm

2

)*

4

35 psi (240 kPa, 2.4 kgf/cm

2

)

Rear

32 psi (220 kPa,

2.2 kgf/cm

2

)

32 psi (220 kPa,

2.2 kgf/cm

2

)*

4

35 psi (240 kPa,

2.4 kgf/cm

2

)*

4

33 psi (230 kPa, 2.3 kgf/cm

2

)

Temporary spare
tire/Conventional tire

Size

T155/70 D17 110M

T155/80 D17 101M*

2

225/60 R18 100H*

3

225/65 R17

102T*

3

Pressure

60 psi (420 kPa, 4.2 kgf/cm

2

)

60 psi (420 kPa, 4.2 kgf/cm

2

)*

2

Front: 35 psi (240 kPa, 2.4 kgf/cm

2

)*

3

Rear: 33 psi (230 kPa, 2.3 kgf/cm

2

)*

3

Wheel nut tightening torque

88.5 lbf·ft (120 N·m, 12.2 kgf·m)*

1

*1: This torque is equivalent to applying approximately 88 to 110 lbf (40 to 50 kgf) at the end of the wheel nut wrench. If you have tightened the wheel nuts

by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible. For the wheel nut tightening procedure,
refer to “Changing a Flat Tire”

�

P482.

*2: Models with temporary spare tire
*3: Models with conventional tire
*4: See the tire inflation pressure label located on the door pillar on the driver’s side.

Specifications

566

(569,1)

&

Brake Pedal

in (mm)

Pedal clearance

2.68 (68)*

Pedal free play

0.02 - 0.07 (0.4 - 1.8)

*: Minimum value when pedal is operated with a force of 110 lbf (490 N, 50 kgf)

&

Brake Disc

If you need information on the usage limit value of brake discs and the method for measuring them, we recommend that you consult your
SUBARU dealer.

&

Brake Pad

in (mm)

Brake pad wear limit

0.06 (1.5)

Specifications

567

12

Specifications

(570,1)

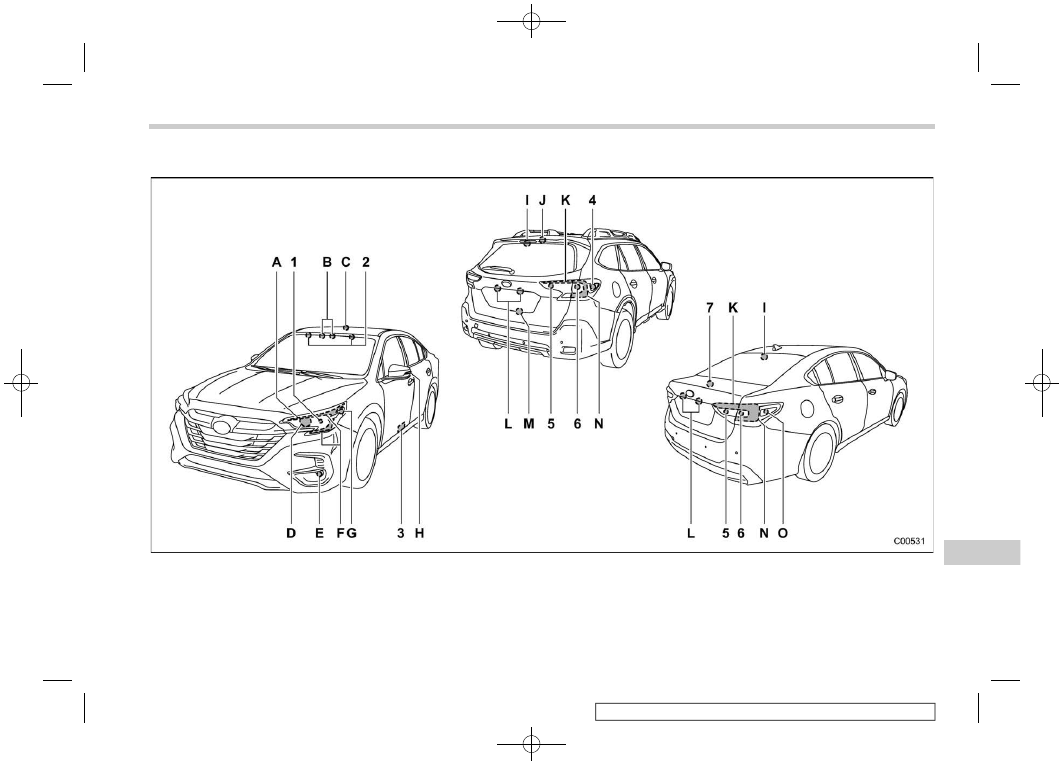

12-2. Bulb Chart

&

Safety Precautions

WARNING

Bulbs may become very hot while
illuminated. Before replacing bulbs,
turn off the lights and wait until the
bulbs cool down. Otherwise, there is
a risk of sustaining a burn injury.

CAUTION

Replace any bulb only with a new
bulb of the specified wattage. Using
a bulb of different wattage could
result in a fire.

Bulb Chart

568

(571,1)

&

Bulb Chart

NOTE

Lights indicated by letters are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

– CONTINUED –

Bulb Chart

569

12

Specifications

(572,1)

Wattage

Bulb No.

1)

Front turn signal lights

12 V-28 W

7444NA

Front position lights (Legacy/Outback)

12 V-8 W

7444NA

2)

Vanity mirror lights

14 V-1.4 W

HTU

3)

Door step lights (if equipped)

12 V-5 W

W5W

4)

Rear side marker lights (Outback/Subaru Outback
Wilderness)

12 V-5 W

W5W

5)

Backup lights

12 V-16 W

W16W

6)

Rear turn signal lights

12 V-21 W

WY21W

7)

Trunk light (Legacy)

12 V-3.8 W

SAE #194

A)

Front position lights (Subaru Outback Wilderness)

—

—

B)

Map lights

—

—

C)

Dome light

—

—

D)

Low and high beam headlights

—

—

Daytime running lights (Legacy/Outback)

—

—

E)

Front fog lights (if equipped)

—

—

F)

Accessory lights (Legacy/Outback)

—

—

G)

Front side marker lights

—

—

H)

Side turn signal lights (if equipped)

—

—

I)

High-mounted stop light

—

—

J)

Cargo area light (Outback/Subaru Outback Wilderness)

—

—

K)

Tail lights (if equipped)

—

—

L)

License plate lights

—

—

Bulb Chart

570

(573,1)

Wattage

Bulb No.

M)

Rear gate light (if equipped)

—

—

N)

Tail and stop lights

—

—

O)

Rear side marker lights (Legacy)

—

—

Bulb Chart

571

12

Specifications

(574,1)

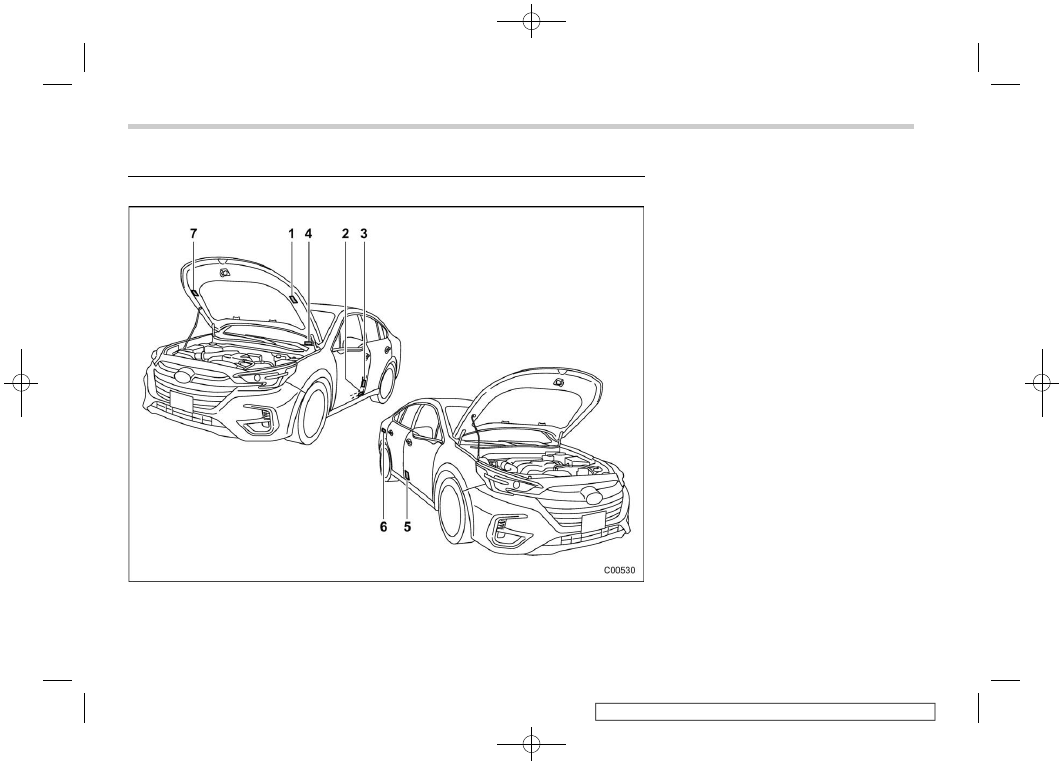

12-3. Vehicle Identification

1)

Emission control label

2)

Certification and bar code label

3)

Tire inflation pressure label (vehicle
placard)

4)

Vehicle identification number

5)

Model number label

6)

Fuel label

7)

Air conditioner label

Vehicle Identification

572
