LAN(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

V: КДН U1321 НЕПОЛУЧЕНИЕ ДАННЫХ С КОМБИНАЦИИ ПРИБОРОВ

ПО НИЗКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неполучение данных об ошибках от комбинации приборов.
ПРИЗНАК НЕИСПРАВНОСТИ:
Может не запуститься двигатель.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВСЕХ КДН.
Подсоедините Subaru Select Monitor и считайте все
КДН.

Отображается КДН U1301
или U1302?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли КДН
U1321 текущей неисправ-
ности?

Переходите к ша-
гу 3.

Переходите к ша-
гу 7.

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или
i50, B419), которые подсоединены к линии связи
низкоскоростной шины CAN.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
U1321 текущей неисправ-
ности?

Переходите к ша-
гу 4.

Замените комби-
нацию приборов.
<См. IDI-14, СНЯ-
ТИЕ, Комбина-
ция приборов.>

i10

i84

LAN00292

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

КОМБИНАЦИЯ

ПРИБОРОВ

ВИТАЯ ПАРА

LAN(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или
i50, B419), которые подсоединены к линии связи
низкоскоростной шины CAN.
3) При помощи тестера измерьте сопротивление
между клеммами жгута проводов.

Разъемы и клеммы

(i84) № 1 — (i10) № 27 (комбинация приборов):
(i84) № 9 — (i10) № 26 (комбинация приборов):
(i84) № 1 — (i88) № 20 (автоматический конди-
ционер):
(i84) № 9 — (i88) № 19 (автоматический конди-
ционер):
(i84) № 1 — (i85) № 12 (аудиосистема):
(i84) № 9 — (i85) № 11 (аудиосистема):
(i84) № 1 — (i50) № 18 (система навигации):
(i84) № 9 — (i50) № 6 (система навигации):
(i84) № 1 — (B419) № 5 (выход CM):
(i84) №. 9 — (B419) № 4 (выход CM):

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 5.

Устраните неис-
правность или за-
мените жгут про-
водов.

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Подсоедините отсоединенные разъемы.
2) Проведите самодиагностику комбинации прибо-
ров.

Самодиагностика заверши-
лась успешно?

Переходите к ша-
гу 6.

Замените комби-
нацию приборов.

Соответствует ли КДН
U1321 текущей неисправ-
ности?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Переходите к ша-
гу 7.

ПРОВЕРКА КДН.
1) Встряхните жгут проводов цепи связи низкоско-
ростной шины CAN.
2) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
U1321 текущей неисправ-
ности?

Устраните нена-
дежность контак-
та, разрыв в жгу-
те проводов или
замените жгут
проводов.

Переходите к ша-
гу 8.

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или
i50, B419), которые подсоединены к линии связи
низкоскоростной шины CAN.

Выявлена ли ненадеж-
ность контакта в клемме
разъема?

Отремонтируйте
клемму разъема
или замените
жгут проводов.

Возможно, име-
ла место времен-
ная потеря кон-
такта.

Шаг

Проверка

Да

Нет

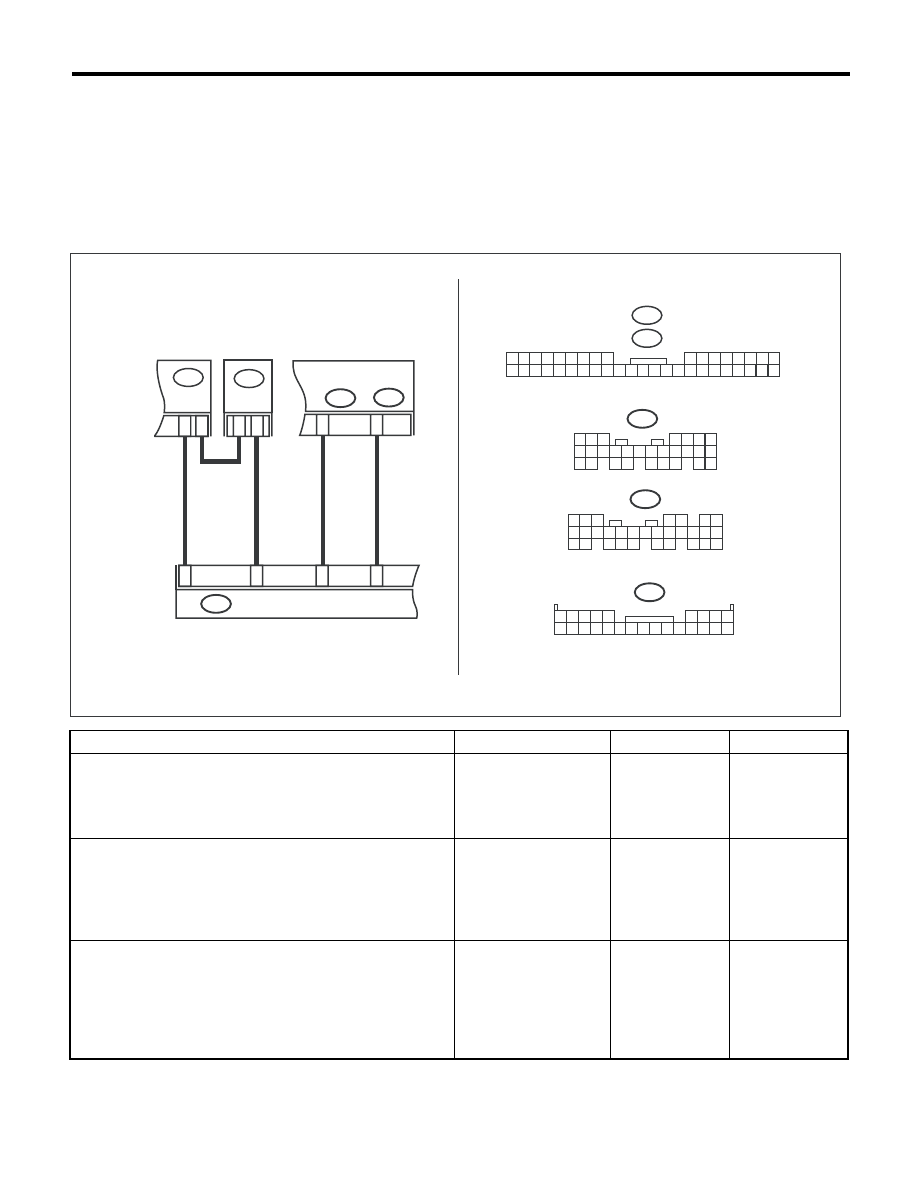

LAN(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

W: КДН U1327 НЕПОЛУЧЕНИЕ ДАННЫХ С СИСТЕМЫ ДОСТУПА

ПО НИЗКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Данные с блока управления системы доступа не принимаются в течение 2 секунд.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает функция системы дистанционного доступа.
• Время от времени текущие данные не отображаются на Subaru Select Monitor.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Считайте КДН для блока управления системы доступа
при помощи Subaru Select Monitor.

Отображаются ли КДН
B2000, B2001 и B2002?

<См. KPS(diag)-
30, Список кодов
диагностики не-
исправностей
(КДН).>

Переходите к ша-
гу 2.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Переведите выключатель зажигания в положение
OFF.
2) Проведите очистку памяти от КДН при помощи
Subaru Select Monitor.
3) Считайте КДН центрального блока управления.

Выявлен ли КДН
B1404?

Проверьте соеди-
нение в разъеме
жгута проводов.
Переходите к ша-
гу 3.

Переходите к ша-
гу 3.

Выявлен ли КДН
B1404?

Замените блок
управления сис-
темы доступа.
<См. SL-83, СНЯ-
ТИЕ, Выход CM.>

Замените цент-
ральный блок уп-
равления. <См.
SL-68, СНЯТИЕ,
Центральный
блок управле-
ния.>

LAN00291

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

B421

B419

3 4

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

6 7

B421

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

5 6 7

22 23

11 12 13 14 15

27 28

16 17 18 19

20 21

B281

B279

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B281

B279

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

БЛОК

СРАВНЕНИЯ

КОДОВ

LAN(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

X: КДН B1404 ОТКАЗ В РЕГИСТРАЦИИ СИСТЕМЫ

ИНТЕЛЛЕКТУАЛЬНОГО ДОСТУПА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Регистрация иммобилайзера системы дистанционного доступа не была завершена нормально.
ПРИЗНАК НЕИСПРАВНОСТИ:
Двигатель не запускается, поскольку регистрация иммобилайзера не завершена.

Шаг

Проверка

Да

Нет

ПРОВЕРКА РАЗЪЕМА.
Проверьте соединение разъема.

Надежно ли присоединен
разъем?

Переходите к ша-
гу 2.

Надежно подсоедините
разъем и выполните ре-
гистрацию иммобилай-
зера.

РЕГИСТРАЦИЯ ИММОБИЛАЙЗЕРА.
Выполните регистрацию иммобилайзера
при помощи Subaru Select Monitor.

Регистрация иммобилайзе-
ра была завершена нормаль-
но?

Существуют вре-
менные разно-
гласия, но систе-
ма работает нор-
мально.

Переходите к шагу 3.

РЕГИСТРАЦИЯ ИММОБИЛАЙЗЕРА.
Выполните регистрацию иммобилайзера
при помощи Subaru Select Monitor.

Регистрация иммобилайзе-
ра была завершена нормаль-
но?

Существуют вре-
менные разно-
гласия, но систе-
ма работает нор-
мально.

Считайте КДН для бло-
ка управления сличени-
ем и блока управления
электропитанием. <См.
KPS(diag)-19, Subaru
Select Monitor.>
