LAN(diag)-82

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

R: КДН U1301 СБОЙ В РАБОТЕ СЧЕТЧИКА

НИЗКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность связи низкоскоростной шины CAN.
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность в результате ошибки связи низкоскоростной шины CAN.

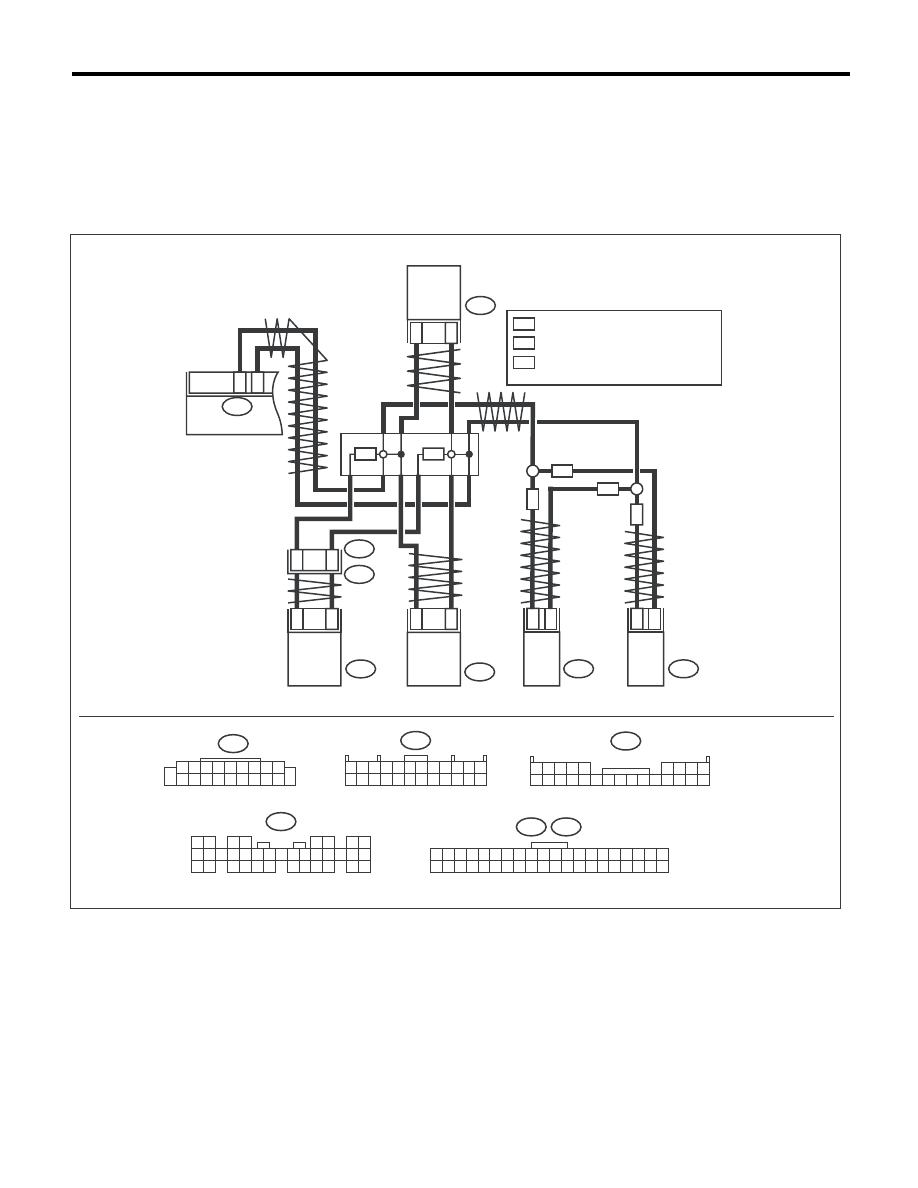

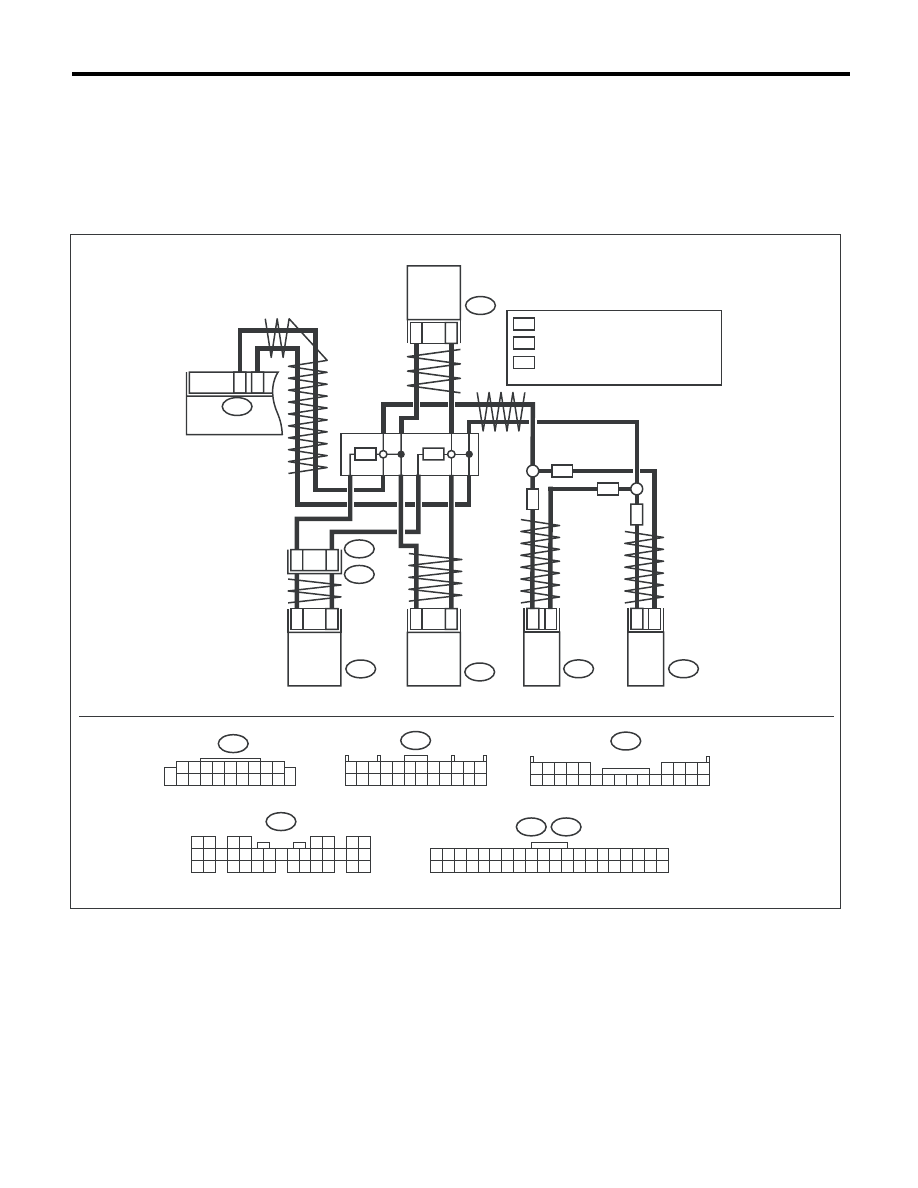

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

A9

A1

i84

A:

26

i10

27

19

i88

i85

i50

20

ON

WN

WP

12

11

6

1

8

ON

WN

WN

ON

4

B419

B38

i3

5

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

14

13

WP

WP

i50

1 2 3

8 9 10

4

13 14 15 16

5 6 7

11 12

17 18 19 20 21 22 23 24

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

i85

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

i88

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

LAN00290

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

: БЕЗ СИСТЕМЫ НАВИГАЦИИ

: С СИСТЕМОЙ НАВИГАЦИИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

БЛОК
СИСТЕМЫ
НАВИГАЦИИ

АУДИО-
СИСТЕМА 2

БЛОК
УПРАВЛЕНИЯ
АВТОМА-
ТИЧЕСКОГО
КОНДИЦИОНЕРА

БЛОК
УПРАВЛЕНИЯ
ДОСТУПОМ

LAN(diag)-83

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при помощи
Subaru Select Monitor.

Отображаются ли
КДН U1300 или
U1301?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при помощи
Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Переходите к ша-
гу 3.

Переходите к ша-
гу 9.

3

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Переходите к ша-
гу 4.

Переходите к ша-
гу 9.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
3) При помощи тестера измерьте сопротивление между
клеммами жгута проводов.

Разъемы и клеммы

(i84) № 1 — (i10) № 27 (комбинация приборов):
(i84) № 9 — (i10) № 26 (комбинация приборов):
(i84) № 1 — (i88) № 20 (автоматический кондицио-
нер):
(i84) № 9 — (i88) № 19 (автоматический кондицио-
нер):
(i84) № 1 — (i85) № 12 (аудиосистема):
(i84) № 9 — (i85) № 11 (аудиосистема):
(i84) № 1 — (i50) № 18 (система навигации):
(i84) № 9 — (i50) № 6 (система навигации):
(i84) № 1 — (B419) № 5 (выход CM):
(i84) №. 9 — (B419) № 4 (выход CM):

Составляет ли ве-
личина сопротивле-
ния менее 10 Ом?

Переходите к ша-
гу 5.

Устраните неис-
правность или за-
мените жгут про-
водов.

5

ПРОВЕРКА АУДИОСИСТЕМЫ ИЛИ СИСТЕМЫ НАВИГА-
ЦИИ.
1) Подсоедините отсоединенные разъемы.
2) Отсоедините разъем (i85) системы навигации или разъ-
ем (i50) аудиосистемы.
3) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Переходите к ша-
гу 6.

Переходите к ша-
гу 9.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ
1) Переведите выключатель зажигания в положение OFF.
2) Подсоедините блок аудиосистемы и системы навига-
ции.
3) Отсоедините разъем блока управления автоматичес-
ким кондиционером (i88).
4) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Переходите к ша-
гу 7.

Замените блок
управления авто-
матическим кон-
диционером.
<См. AC-38, СНЯ-
ТИЕ, Блок управ-
ления (модель с
автоматическим
кондиционе-
ром).>

7

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Подсоедините отсоединенные разъемы.
3) Проведите самодиагностику комбинации приборов.

Результаты само-
диагностики ком-
бинации приборов
положительные?

Переходите к ша-
гу 8.

Замените комби-
нацию приборов.

LAN(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Переходите к ша-
гу 9.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Встряхните жгут проводов цепи связи низкоскоростной
шины CAN.
3) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует ли
КДН U1301 теку-
щей неисправнос-
ти?

Устраните неис-
правность или за-
мените жгут про-
водов.

Переходите к ша-
гу 10.

10 ПРОВЕРКА РАЗЪЕМА.

1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.

Выявлена ли нена-
дежность контак-
та в клемме разъ-
ема?

Отремонтируйте
клемму разъема
или замените
жгут проводов.

Временная поте-
ря контакта.

Шаг

Проверка

Да

Нет

LAN(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

S: КДН U1302 ОТКЛЮЧЕНИЕ НИЗКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Произошел разрыв или короткое замыкание цепи выходного сигнала электропитания и выходно-
го сигнала МАССЫ в линии шины CAN.
• Внутренняя ошибка в каждом блоке управления.
ПРИЗНАК НЕИСПРАВНОСТИ:
Отсоединены блоки управления, которые мешают работе цепи связи низкоскоростной шины CAN.

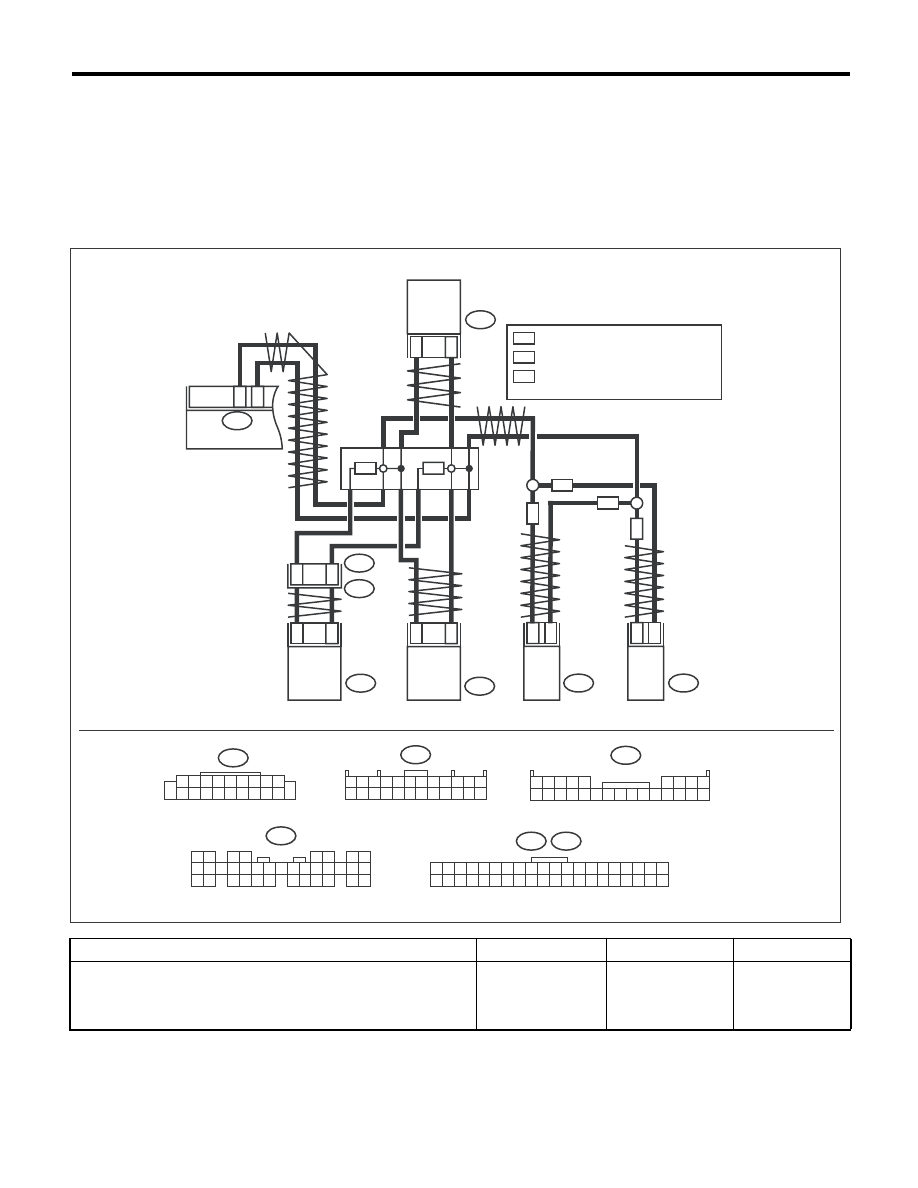

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при помощи
Subaru Select Monitor.

Соответствует ли
КДН U1302 теку-
щей неисправнос-
ти?

Переходите к шагу
2.

Переходите к
шагу 8.

A9

A1

i84

A:

26

i10

27

19

i88

i85

i50

20

ON

WN

WP

12

11

6

1

8

ON

WN

WN

ON

4

B419

B38

i3

5

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

14

13

WP

WP

i50

1 2 3

8 9 10

4

13 14 15 16

5 6 7

11 12

17 18 19 20 21 22 23 24

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

i85

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

i88

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

LAN00290

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

: БЕЗ СИСТЕМЫ НАВИГАЦИИ

: С СИСТЕМОЙ НАВИГАЦИИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

БЛОК
СИСТЕМЫ
НАВИГАЦИИ

АУДИО-
СИСТЕМА 2

БЛОК
УПРАВЛЕНИЯ
АВТОМА-
ТИЧЕСКОГО
КОНДИЦИОНЕРА

БЛОК
УПРАВЛЕНИЯ
ДОСТУПОМ
