LAN(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Y: КДН B1500 НЕИСПРАВНОСТЬ ПРИЕМОПЕРЕДАТЧИКА UART

СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ
АВТОМОБИЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в линии связи UART между блоком управления системы дистанци-
онного управления замками автомобиля и центральным блоком управления, ненадежное подсоеди-
нение разъема или плохое крепление клемм.
ПРИЗНАК НЕИСПРАВНОСТИ:
Дверной замок не реагирует на команды системы дистанционного управления замками автомобиля.

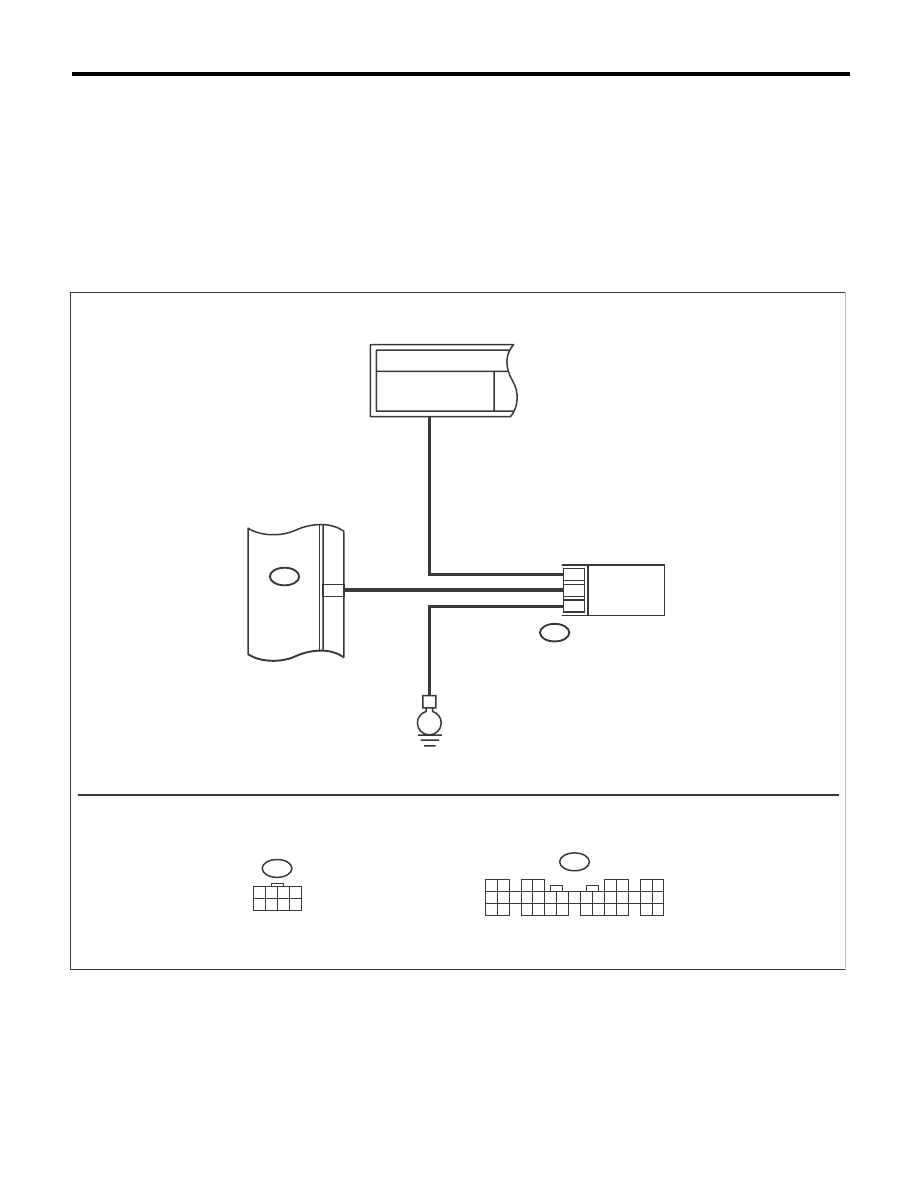

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00294

FB-11

ПРЕДОХРАНИТЕЛЬ M/B № 8

(B)

A24

i84

R80

1 2 3 4
5 6 7 8

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАМКАМИ АВТОМОБИЛЯ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

LAN(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли
КДН B1500 текущей
неисправности?

Переходите к шагу 2. Переходите к шагу

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы центрального блока уп-
равления и блока управления системы дистанци-
онного управления замками автомобиля.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управле-
ния при помощи Subaru Select Monitor.

Соответствует ли
КДН B1500 текущей
неисправности?

Переходите к шагу 3. Переходите к шагу

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы центрального блока уп-
равления и блока управления системы дистанци-
онного управления замками автомобиля.
3) При помощи тестера измерьте сопротивление
между клеммами жгута проводов.

Разъемы и клеммы

(i84) № 24 — (R80) № 3:

Составляет ли вели-
чина сопротивления
менее 10 Ом?

Переходите к шагу 4. Устраните разрыв в

жгуте проводов или
замените его.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
При помощи тестера измерьте напряжение между
блоком управления системы дистанционного уп-
равления замками автомобиля и массой кузова.

Разъемы и клеммы

(R80) № 4 (+) — Масса кузова (–):

Присутствует ли на-
пряжение аккумуля-
тора?

Переходите к шагу 5. Проверьте цепь элек-

тропитания блока уп-
равления системой
дистанционного уп-
равления замками ав-
томобиля. Замените
центральный блок уп-
равления. <См. SL-68,
СНЯТИЕ, Централь-
ный блок управле-
ния.>

ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА.
1) Установите блок управления системы дистан-
ционного управления замками автомобиля, кото-
рый работает исправно, с другого автомобиля.
2) Зарегистрируйте ключ системы дистанционно-
го управления автомобиля, который работает ис-
правно.
3) Поверните ключ системы дистанционного уп-
равления замками автомобиля.

Работает ли блоки-
ровка замка дверей?

Замените блок уп-
равления системы
дистанционного уп-
равления замками
автомобиля. <См.
SL-67, СНЯТИЕ,
Блок управления
системы дистанцион-
ного управления за-
мками автомобиля.>

Замените централь-
ный блок управле-
ния. <См. SL-68,
Центральный блок
управления.>

ПРОВЕРКА РАЗЪЕМА.
Отсоедините разъемы центрального блока управ-
ления и блока управления системы дистанцион-
ного управления замками автомобиля.

Выявлена ли нена-
дежность контакта в
разъеме?

Устраните неисправ-
ность в разъеме или
замените жгут про-
водов.

Временная потеря
контакта.

LAN(diag)-96

Таблица общей диагностики

СИСТЕМА LAN (ДИАГНОСТИКА)

13.Таблица общей диагностики

A: ПРОВЕРКА

Считайте КДН или проведите проверку и продиагностируйте следующие данные, отображаемые на
экране текущих данных Subaru Select Monitor.

1. СИСТЕМА LAN

Пункт

Выполняемая операция

Технические требования

Примечание:

Да

Нет

Код диагностики
неисправностей

При проверке всех КДН данный
код неисправности не отображает-
ся.

КДН не
отобража-
ется.

Проведите диагнос-
тику в соответствии
с КДН.

—

Температура ох-
лаждающей
жидкости двига-
теля

Проверьте текущие данные для
ECM, TCM и центрального блока
управления, отображаемые на
дисплее. Все три значения одина-
ковы.

Одинако-
вые значе-
ния

Проведите провер-
ку системы LAN.

Если датчик температуры
охлаждающей жидкости
двигателя неисправен, про-
верьте цепь датчика.

Выключатель
обогревателя
заднего стекла

Включается при нажатии выклю-
чателя. (Низкоскоростная шина
CAN исправна)

Переводит-
ся в поло-
жение ON.

Проверьте выклю-
чатель обогревате-
ля заднего стекла.

Выключатель обогревате-
ля заднего стекла подсо-
единен к низкоскоростной
шине CAN.

Выходной сигнал
обогревателя
заднего стекла

При включении выключателя по-
дается выходной сигнал.

Выходной
сигнал

Замените централь-
ный блок управле-
ния.

Если выходной сигнал не
подается, проверьте реле
обогревателя заднего стек-
ла.

Привод замка
двери

При запирании переключателем
блокировки замков дверей с него
подается выходной сигнал.

Выходной
сигнал

Замените централь-
ный блок управле-
ния.

—

LAN(diag)-97

Таблица общей диагностики

СИСТЕМА LAN (ДИАГНОСТИКА)

2. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Пункт

Выполняемая операция

Технические требования

Примечание:

Да

Нет

Электропита-
ние подсветки
с регулятором
напряжения

Измените яркость подсветки ре-
гулятором яркости. Регулировка
яркости осуществляется в соот-
ветствии с изменением напряже-
ния, отображаемого на экране
показа данных.

Яркость подсвет-
ки изменяется в
соответствии с
изменением ве-
личины напряже-
ния, отображае-
мого на экране
показа данных.

Проверьте регуля-
тор яркости.

—

Сопротивление
датчика уровня
топлива

Проверьте сопротивление дат-
чиков уровня топлива 1 и 2. Зна-
чения сопротивления обоих дат-
чиков должны быть одинаковы-
ми.

Одинаковые зна-
чения

Проверьте цент-
ральный блок уп-
равления

Сравните величины вход-
ных и выходных сигналов
центрального блока уп-
равления.

Входной сигнал
переключате-
ля стеклоочис-
тителя заднего
стекла

Когда переключатель стекло-
очистителя заднего стекла пере-
водится в положение ON, это
отображается на дисплее.

Переводится в
положение ON.

Проверьте пере-
ключатель стекло-
очистителя заднего
стекла.

—

Выходной сиг-
нал стекло-
очистителя
заднего стекла

Когда переключатель стекло-
очистителя заднего стекла пере-
водится в положение ON, начи-
нают подаваться выходные сиг-
налы.

Переводится в
положение ON.

Замените централь-
ный блок управле-
ния

Если выходные сигналы
не подаются, проверьте
двигатель стеклоочисти-
теля заднего стекла.

Система дис-
танционного
управления за-
мками автомо-
биля

Отпирание и запирание дверей
при помощи системы дистанци-
онного управления замками ав-
томобиля.

Полная функцио-
нальность

Проверьте антенну
системы дистанци-
онного управления
замками автомоби-
ля

Если антенна исправна,
замените центральный
блок управления.

Датчик нажа-
тия педали тор-
моза

Когда педаль тормоза нажата,
датчик переводится в положе-
ние ON.

Переводится в
положение ON.

Проверьте датчик
нажатия педали
тормоза.

—

Соленоид бло-
кировки пере-
ключения пе-
редач

При нажатии педали тормоза
функция блокировки переклю-
чения передач отключается.

Отпущена

Проверьте электро-
магнитный клапан
блокировки пере-
ключения передач.

—

Выключатель
замков дверей

При запирании переключателем
блокировки замков дверей он
переводится в положение ON.

Переводится в
положение ON.

Проверьте пере-
ключатель блоки-
ровки замков две-
рей.

Переключатель блоки-
ровки замков дверей под-
соединен к центральному
блоку управления

Регистрация
центрального
блока управле-
ния (настройка
функций)

Соответствует ли оборудование
автомобиля параметрам настрой-
ки?

Соответствует

Измените парамет-
ры настройки в соот-
ветствии с оборудо-
ванием автомобиля.

—

Настройка па-
раметров бло-
ка

При изменении настроек функ-
ций регистрация должна завер-
шаться корректно.

Регистрация за-
вершена.

Проверьте цент-
ральный блок уп-
равления

—

Режим ручного
управления

Переключение на высшую/низ-
шую передачу (UP/DOWN) в ре-
жиме ручного управления. Пока-
зания индикатора изменяются с
1 на 2.

Показания инди-
катора изменя-
ются.

Проверьте рычаг се-
лектора.

—

Функциональ-
ная проверка

Результаты проверки всех пунк-
тов положительные. (Кроме тех,
что не входят в комплектацию)

Полная функцио-
нальность

Проверьте нерабо-
тающий привод.

—
