Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

• Модель ABS

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте все
КДН.

Отображается КДН
U1202?

Проведите диагности-
ку в соответствии с
КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 3.

Переходите к ша-
гу 14.

3

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините все разъемы (B280, B310 или B301,
B55, B135 и B136, B230, B231), которые подсоедине-
ны к линии связи высокоскоростной шины CAN.
3) Подсоедините все отсоединенные разъемы.
4) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 4.

Переходите к ша-
гу 14.

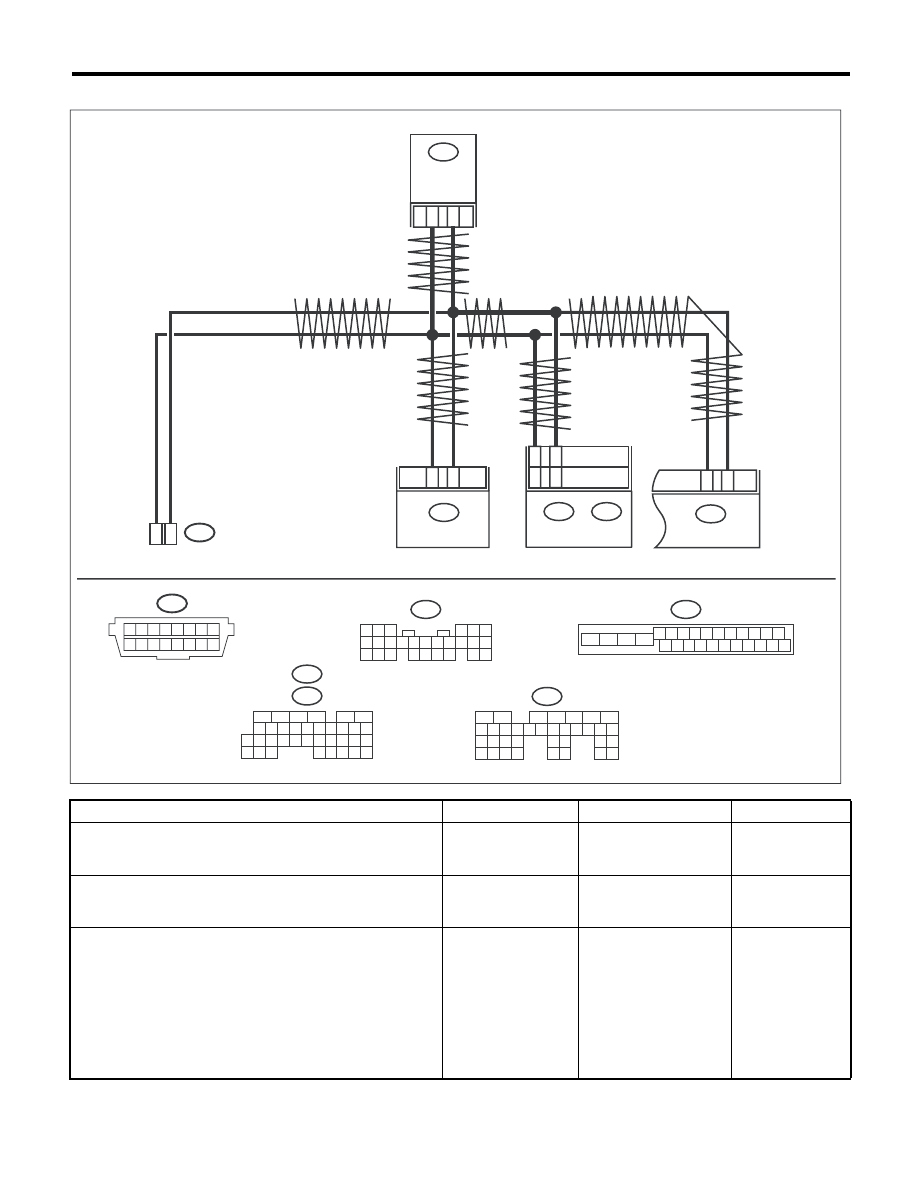

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

C: B136

B: B55

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

TCM

B55

B:

B1

7

B1

8

B3

B9

B280

B:

ECM

B135

B:

B136

C:

B2

B1

C35

C27

26

11

B301

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B40

14

6

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

LAN00323

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

МОДЕЛЬ
С ТУРБОНАДДУВОМ

МОДЕЛЬ
БЕЗ ТУРБОНАДДУВА

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

LAN(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

4

ПРОВЕРКА БЛОКА TCM.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем TCM (B55).
3) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 5.

Переходите к ша-
гу 16.

5

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВО-
ГО КОЛЕСА.

ПРИМЕЧАНИЕ:
Для модели ABS, Переходите к шагу 7.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Подсоедините разъем TCM.
3) Отсоедините разъем датчика угла поворота руле-
вого колеса (B231).
4) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 6.

Переходите к ша-
гу 17.

6

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫС-
КАНИЯ
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Подсоедините разъем датчика угла поворота ру-
левого колеса.
3) Отсоедините разъем датчика угловой скорости
рыскания (B230).
4) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 7.

Переходите к ша-
гу 18.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ БЛОКА УПРАВЛЕ-
НИЯ СИСТЕМЫ VDC/ABS.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Подсоедините разъем датчика угловой скорости
рыскания.
3) Отсоедините разъем блока управления системы
VDC/ABS (B301 или B310).
4) Установите в клеммах разъема системы VDC/ABS
сопротивление 120 Ом.

Клеммы

Модель с системой VDC:

(B310) № 10 — № 35:

Модель ABS

(B301) № 11 — № 26:

5) При помощи тестера измерьте сопротивление
между клеммами разъема канала передачи данных.

Клеммы

(B40) № 6 — № 14:

Сопротивление со-
ставляет 60 Ом?

Переходите к шагу 8.

Переходите к ша-
гу 10.

8

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли
КДН U1201 текущей
неисправности?

Переходите к шагу 16. Переходите к ша-

гу 9.

Шаг

Проверка

Да

Нет
