Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
1) Вставьте ключ в выключатель зажигания.
2) Переведите в нейтральное положение.
3) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли
КДН B1105 текущей
неисправности?

Переходите к ша-
гу 2.

Переходите к ша-
гу 8.

2

ПРОВЕРКА КДН.
1) Выньте ключ из замка зажигания.
2) Отсоедините разъем (B350) соленоида блокировки
ключа и разъем (B279) центрального блока управления.
3) Подсоедините отсоединенные разъемы.
4) Вставьте ключ и перейдите в нейтральное положе-
ние.
5) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли
КДН B1105 текущей
неисправности?

Переходите к ша-
гу 3.

Переходите к ша-
гу 8.

3

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ КЛЮЧА.
1) Отсоедините разъем (B350) соленоида блокировки
ключа.
2) Измерьте сопротивление между разъемом соленоида
блокировки ключа.

Разъемы и клеммы

(B350) № 1 — № 2:

Величина сопротив-
ления находится
в диапазоне
12 — 14,5 Ом?

Переходите к ша-
гу 4.

Замените соле-
ноид блокировки
ключа.

4

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ КЛЮЧА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем соленоида блокировки ключа.
3) Подсоедините клемму аккумулятора к соленоиду
блокировки ключа.

Клеммы

(B350) № 2 — положительная клемма:
(B350) № 1 — клемма массы:

После активации со-
леноида ключ блоки-
руется?

Переходите к ша-
гу 5.

Замените соле-
ноид блокировки
ключа.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B279) центрального блока уп-
равления.
2) При помощи тестера измерьте сопротивление между
центральным блоком управления и соленоидом блоки-
ровки ключа.

Разъемы и клеммы

(B350) № 2 — (B279) № 11:

Составляет ли вели-
чина сопротивления
менее 10 Ом?

Переходите к ша-
гу 6.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
При помощи тестера измерьте сопротивление между
разъемом центрального блока управления и массой ку-
зова.

Разъемы и клеммы

(B279) № 11 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к ша-
гу 7.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение ON.
2) При помощи тестера измерьте напряжение между разъ-
емом центрального блока управления и массой кузова.

Разъемы и клеммы

(B279) № 11 (+) — Масса кузова (–):

Напряжение состав-
ляет 1,5 В или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

8

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем (B279) центрального блока уп-
равления и разъем (B350) соленоида блокировки ключа.

Выявлена ли нена-
дежность контакта в
клемме отсоединен-
ного разъема?

Устраните нена-
дежность контак-
та в клемме или
замените жгут
проводов.

Возможно, име-
ла место времен-
ная потеря кон-
такта.

LAN(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

H: КДН B1106 НЕИСПРАВНОСТЬ ЦЕПИ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

ПЕРЕДАЧ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи блокировки переключения передач.
ПРИЗНАК НЕИСПРАВНОСТИ:
Режим блокировка переключения передач не отключается или не включается.

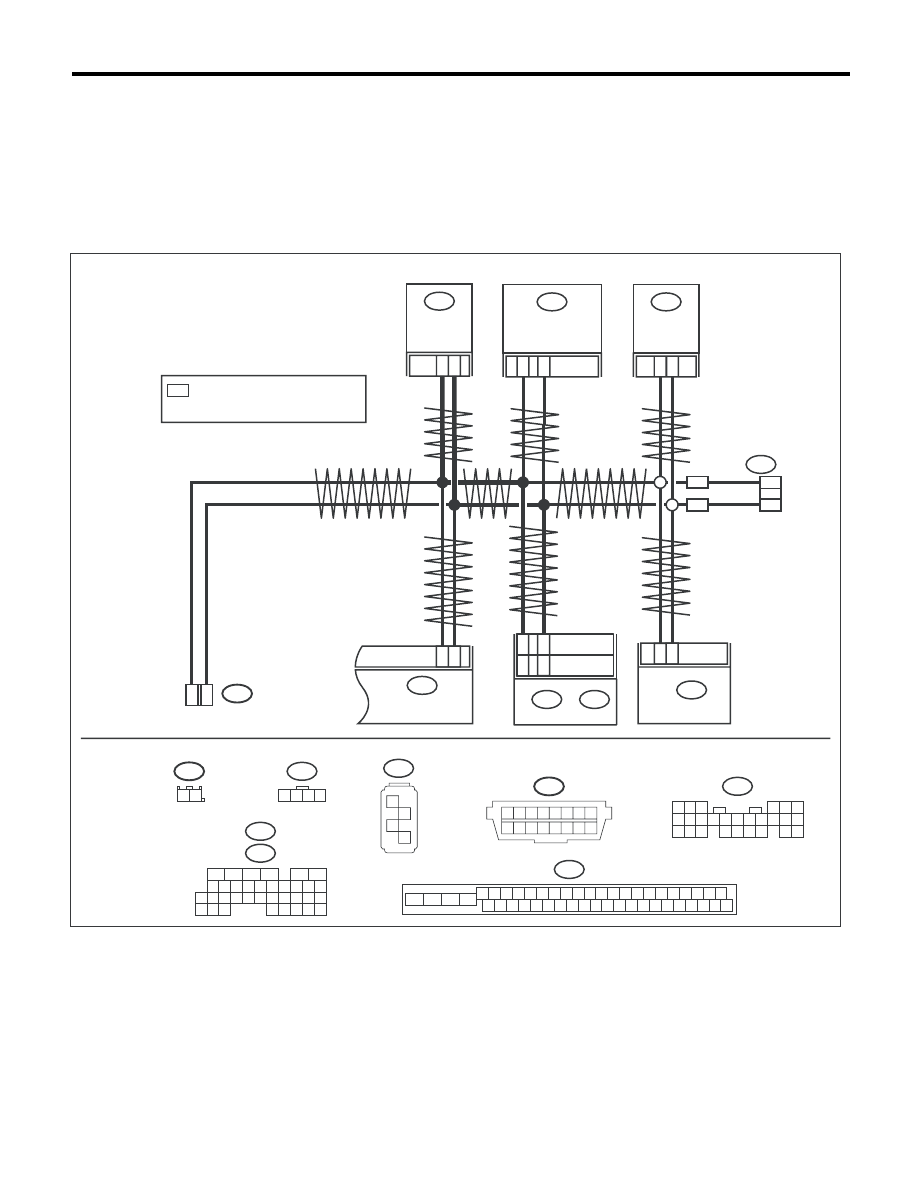

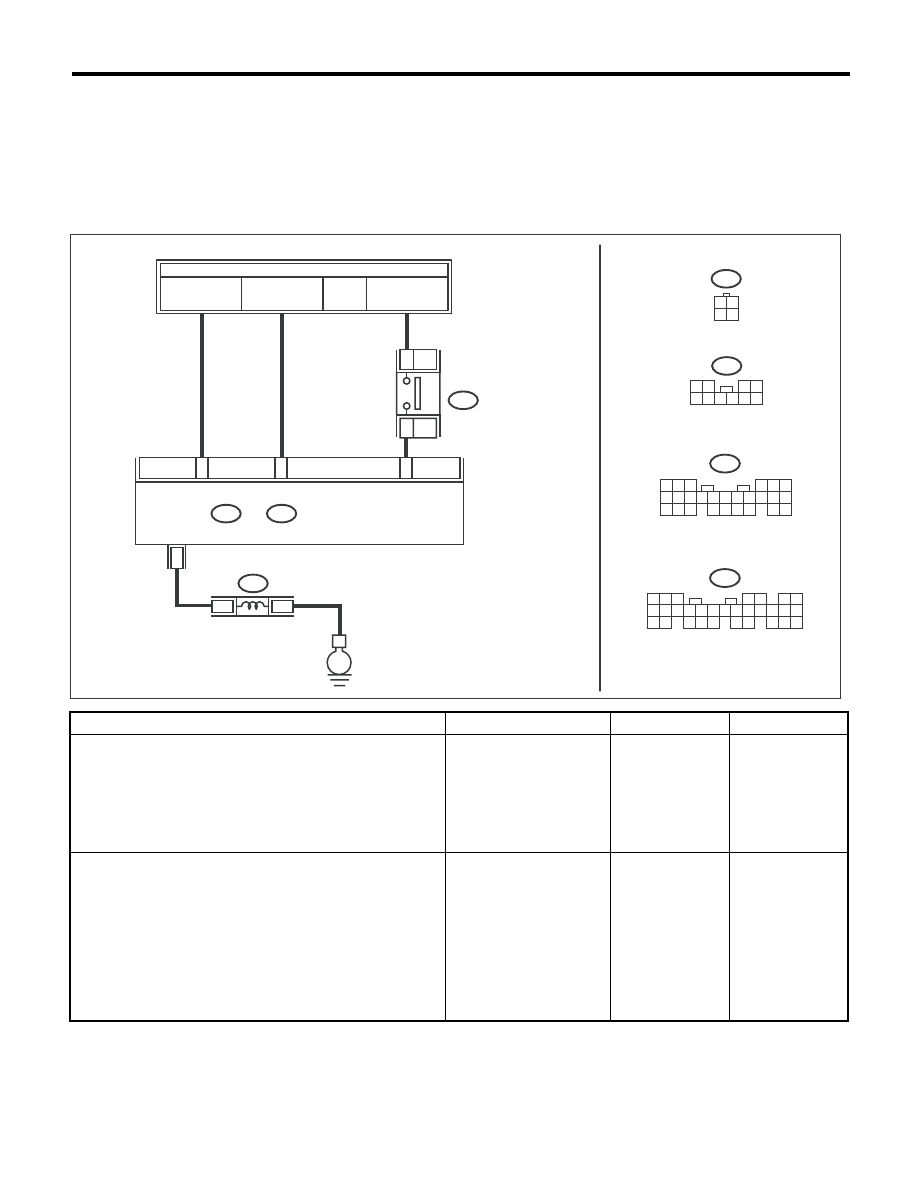

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Оставайтесь в режиме парковки приблизительно
5 секунд.
3) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли КДН
B1106 текущей неис-
правности?

Переходите к ша-
гу 2.

Переходите к ша-
гу 7.

2

ПРОВЕРКА КДН.
1) Отсоедините разъем (B279) центрального блока уп-
равления и разъем (B117) соленоида блокировки пере-
ключения передач.
2) Подсоедините отсоединенные разъемы.
3) Переведите выключатель зажигания в положение
ON, после чего оставайтесь в режиме парковки при-
близительно 5 секунд.
4) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли КДН
B1106 текущей неис-
правности?

Переходите к ша-
гу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

LAN00287

D12

MB-28

ПРЕДОХРАНИТЕЛЬ

M/B № 14

 (B)

FB-3

ПРЕДОХРАНИТЕЛЬ

F/B № 8

 (B)

E

3

4

B2

D22

B1

B280

B:

B279

D:

B117

2

1

B65

1 2

3 4

5 6 7 8 9 10

B117

3 4

1 2

B65

B279

D:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

FB-37

ПРЕДОХРАНИТЕЛЬ

F/B № 12

(IG)

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

СОЛЕНОИД

БЛОКИРОВКИ

ПЕРЕКЛЮЧЕНИЯ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

LAN(diag)-52

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B117) соленоида блокировки
ключа.
2) При помощи тестера измерьте сопротивление меж-
ду блоком соленоида блокировки переключения пере-
дач и массой кузова.

Разъемы и клеммы

(B117) № 4 — Масса кузова:

Составляет ли величина
сопротивления менее
10 Ом?

Переходите к ша-
гу 4.

Замените соле-
ноид блокировки
переключения
передач.

4

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ.
1) Отсоедините разъем электромагнитного клапана
блокировки переключения передач.
2) Измерьте сопротивление между разъемом солено-
ида блокировки переключения передач.

Разъемы и клеммы

(B117) № 4 — № 3:

Величина сопротивле-
ния находится в диапа-
зоне 19 — 25 Ом?

Переходите к ша-
гу 5.

Замените соле-
ноид блокировки
переключения
передач.

5

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем электромагнитного клапана
блокировки переключения передач.
3) Подсоедините клемму аккумулятора к соленоиду
блокировки переключения передач.

Клеммы

(B117) № 3 — положительная клемма:
(B117) № 4 — клемма массы:

После активации соле-
ноида снимается блоки-
ровка переключения пе-
редач?

Переходите к ша-
гу 6.

Замените соле-
ноид блокировки
переключения
передач.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B279) центрального блока уп-
равления.
2) Измерьте сопротивление между разъемом (B279)
центрального блока управления и массой кузова.

Разъемы и клеммы

(B279) № 12 — Масса кузова:

Составляет ли величи-
на сопротивления 1 МОм
или более?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

7

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положение
ON.
2) Находясь в режиме парковки, нажмите педаль тор-
моза и удерживайте ее в таком положении.
3) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли КДН
B1106 текущей неис-
правности?

Переходите к ша-
гу 8.

Переходите к ша-
гу 9.

8

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем (B279) центрального блока уп-
равления и разъем (B117) соленоида блокировки пере-
ключения передач.
3) Подсоедините отсоединенные разъемы.
4) Переведите выключатель зажигания в положе-
ние ON.
5) Переключитесь в режим парковки, затем нажмите
педаль тормоза.
6) Считайте КДН центрального блока управления при
помощи Subaru Select Monitor.

Соответствует ли КДН
B1106 текущей неис-
правности?

Переходите к ша-
гу 4.

Переходите к ша-
гу 9.

9

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем (B279) центрального блока уп-
равления и разъем (B117) соленоида блокировки пере-
ключения передач.

Выявлена ли ненадеж-
ность контакта в клемме
разъема?

Устраните нена-
дежность контак-
та в клемме или
замените жгут
проводов.

Возможно, име-
ла место времен-
ная потеря кон-
такта.

Шаг

Проверка

Да

Нет

LAN(diag)-53

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

I:

КДН U1201 СБОЙ В РАБОТЕ СЧЕТЧИКА
ВЫСОКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Нестабильная связь высокоскоростной шины CAN.
ПРИЗНАК НЕИСПРАВНОСТИ:
Горит контрольная лампа обнаружения неисправностей.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
