LAN(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
B1103 текущей неисправнос-
ти?

Переходите к ша-
гу 2.

Переходите к ша-
гу 5.

2

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от центрального блока
управления и снова подсоедините.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Подождите приблизительно 2 минуты.
5) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
B1103 текущей неисправнос-
ти?

Переходите к ша-
гу 3.

Устраните разрыв
или короткое за-
мыкание в жгуте
проводов между
центральным бло-
ком управления и
предохранителем.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Проверьте предохранитель.

Предохранитель работает
исправно?

Переходите к ша-
гу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального бло-
ка управления.
2) При помощи тестера измерьте напряжение
между разъемом центрального блока управления
и массой кузова.

Разъемы и клеммы

(B280) № 1 (+) — Масса кузова (–):

Напряжение равно 8,5 —
16,5 В?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Устраните разрыв
или короткое за-
мыкание в цепи
между централь-
ным блоком уп-
равления и пре-
дохранителем.

5

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем (B280) центрального бло-
ка управления.

Выявлена ли ненадежность
контакта в разъеме?

Устраните нена-
дежность кон-
такт в разъеме.

Произошло вре-
менное измене-
ние напряжения.

LAN(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

F: КДН B1104 НЕИСПРАВНОСТЬ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Напряжение цепи питания аксессуаров слишком низкое или слишком высокое.
ПРИЗНАК НЕИСПРАВНОСТИ:
Отсутствует.

ПРИМЕЧАНИЕ:
КДН B1104 может отобразиться, если выключатель зажигания в положении ACC при низком заряде
аккумулятора.

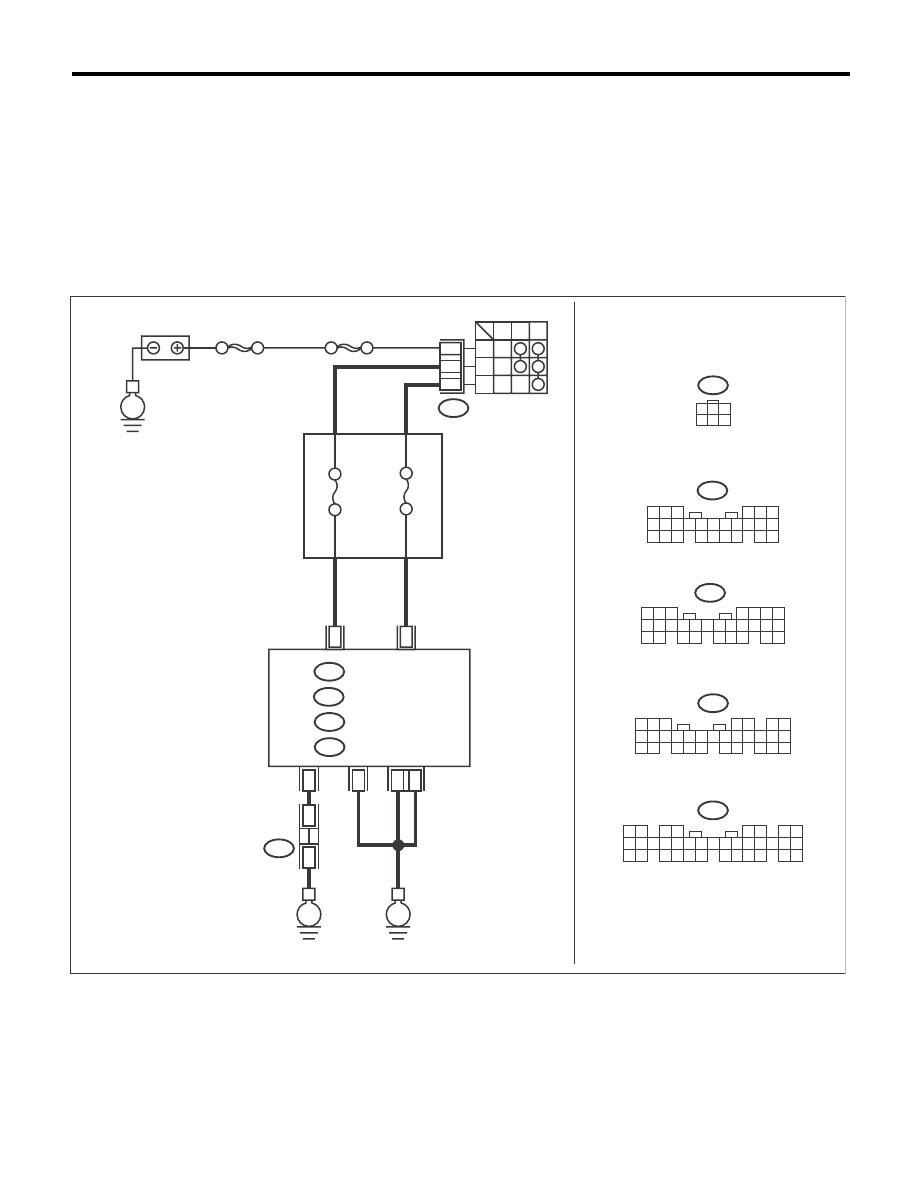

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00305

B1

B7

B72

3

B

5

1

ACC

ACC

OFF

IG

ON

E

ГЛАВНЫЙ SBF

FB-29 No.31

B280

B:

i84

A:

B281

C:

A2

8

D27

B1

7

 20

E

E

FB-3

8

 No.1

2

1

3

4 5 6

2

B72

SBF-6

2

1

i98

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

B279

D:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

D:

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

ЦЕНТРАЛЬНЫЙ

 БЛОК УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЙ

РАЗЪЕМ МАССЫ

ПИТ

АНИЕ

ВСПОМОГ

А

ТЕЛЬНОГ

О

ОБОР

УДОВ

АНИЯ

ПОДА

ЧА НАПРЯЖЕНИЯ

ПИТ

АНИЯ ПРИ ВКЛЮЧЕНИИ

ЗАЖИГ

АНИЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ

LAN(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
B1104 текущей неисправно-
сти?

Переходите к ша-
гу 2.

Переходите к ша-
гу 5.

2

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от центрального блока
управления и снова подсоедините.
3) Переведите выключатель зажигания в поло-
жение ACC.
4) Подождите приблизительно 2 минуты.
5) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
B1104 текущей неисправно-
сти?

Переходите к ша-
гу 3.

Переходите к ша-
гу 5.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Проверьте предохранитель.

Предохранитель работает
исправно?

Переходите к ша-
гу 4.

Замените неис-
правный предох-
ранитель.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B279) центрального бло-
ка управления.
2) При помощи тестера измерьте напряжение
между разъемом центрального блока управления
и массой кузова.

Разъемы и клеммы

(B280) № 7 (+) — Масса кузова (–):

Напряжение равно 8,5 —
16,5 В?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Устраните разрыв
или короткое за-
мыкание в цепи
между централь-
ным блоком уп-
равления и пре-
дохранителем.

5

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем (B280) центрального бло-
ка управления.

Выявлена ли ненадежность
контакта в разъеме?

Устраните нена-
дежность контак-
та в разъеме.

Произошло вре-
менное измене-
ние напряжения.

LAN(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

G: КДН B1105 НЕИСПРАВНОСТЬ В ЦЕПИ БЛОКИРОВКИ КЛЮЧА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на массу в цепи блокировки ключа.
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка ключа не устанавливается.

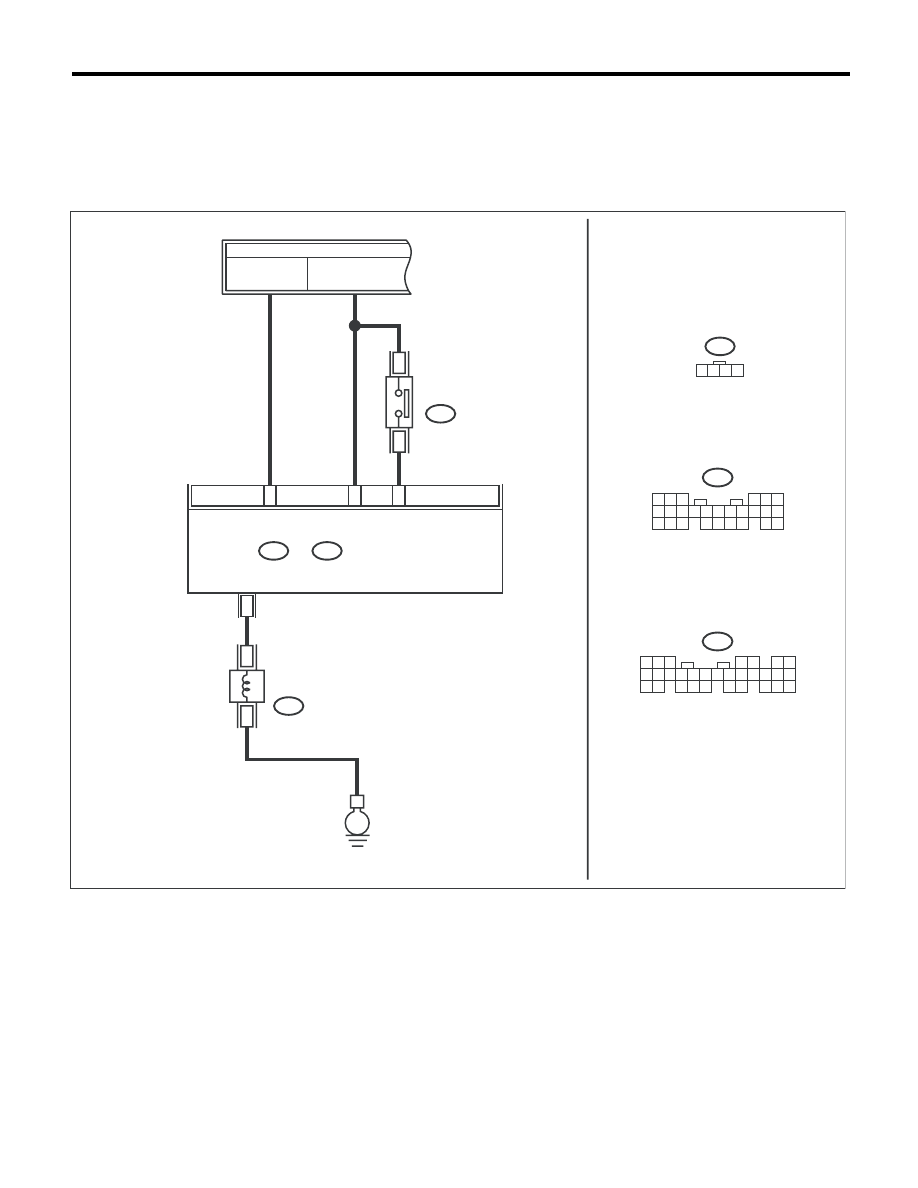

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00286

D11

FB-38

ПРЕДОХРАНИТЕЛЬ

F/B № 12

 (IG)

MB-28

ПРЕДОХРАНИТЕЛЬ

M/B № 14

(B)

E

3

4

2

1

D2

D22

B1

B279

D:

B280

B:

B350

B350

B350

1 2 3 4

B279

D:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

ДАТЧИК СИСТЕМЫ
ПРЕДУПРЕЖДЕНИЯ
КЛЮЧА ЗАЖИГАНИЯ

СОЛЕНОИД
БЛОКИРОВКИ
КЛЮЧА

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ
