WW-26

Таймер омывателя фар

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

13.Таймер омывателя фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите накладку омывателя фар.
3) Снимите передний бампер. <См. EI-27, СНЯ-
ТИЕ, Передний бампер.>
4) Отсоедините разъем от таймера омывателя
фар.

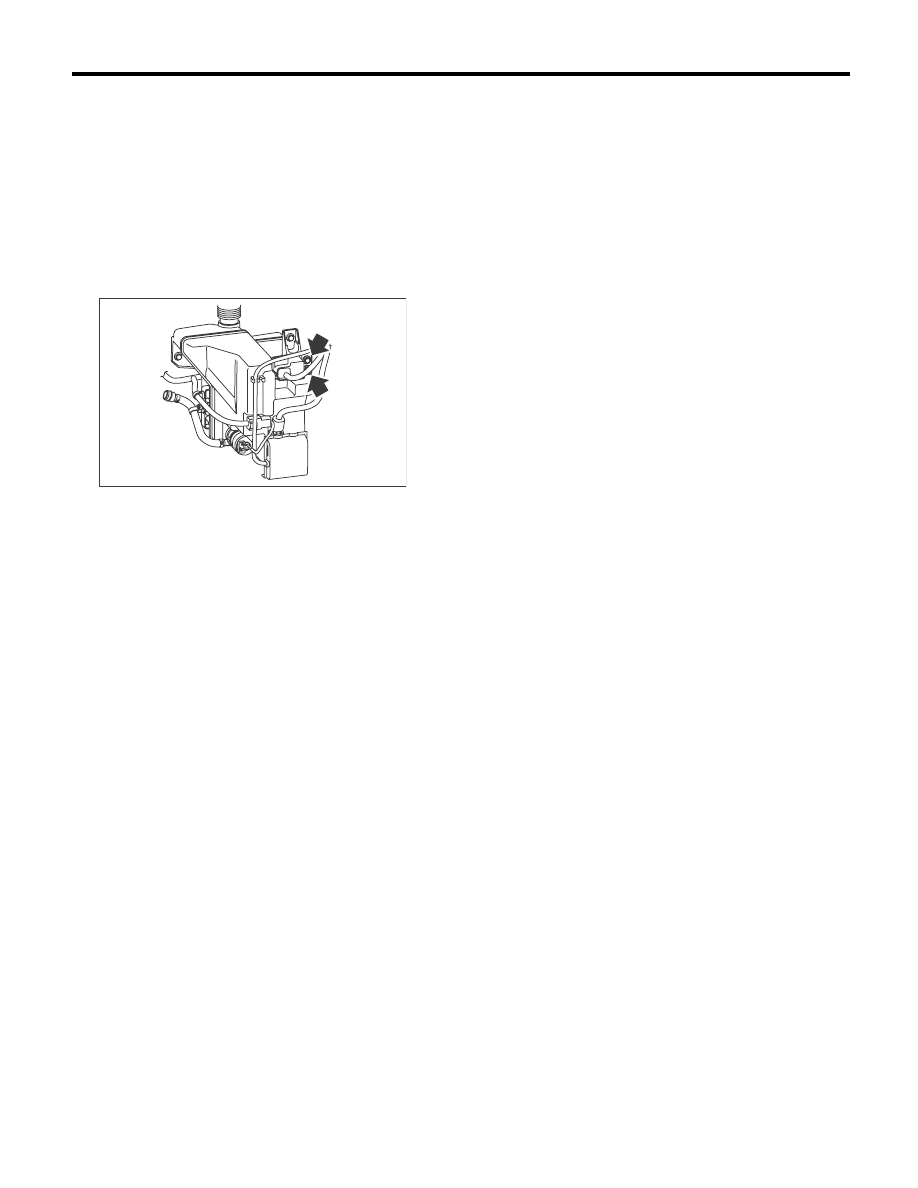

5) Отверните болты и отсоедините разъем, за-
тем снимите таймер омывателя фар.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-6, ОМЫВАТЕЛЬ ФАР, УЗЕЛ, Об-
щие сведения.>

C: ПРОВЕРКА

1) Переведите выключатель зажигания и пере-
ключатель фар в положение ON и убедитесь,
что омыватель фар включается, если перевес-
ти переключатель стеклоочистителей и омы-
вателя ветрового стекла в положение ON в те-
чение 0,6 секунды (примерно 1 секунды).

ПРИМЕЧАНИЕ:
Если в течение 0,6 секунды перевести пере-
ключатель стеклоочистителей и омывателя
ветрового стекла в положение OFF, омыва-
тель фар не будет работать.
2) Если омыватель фар не работает, проверьте
жгут проводов системы омывателей фар и, при
необходимости, устраните неисправность.
<См. WI-253, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема омывателей фар.>
3) Если в жгуте проводов не было обнаружено
неисправности, замените таймер омывателя
фар.

WW-00447

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

ET

Страница

1.

Общие сведения ...................................................................................... 2

2.

Аудиосистема .......................................................................................... 3

3.

Система навигации  ................................................................................. 4

4.

Аудиосистема ...........................................................................................6

5.

Передний динамик .................................................................................. 7

6.

Высокочастотный динамик  .................................................................... 8

7.

Задний динамик  ...................................................................................... 9

8.

Антенна .................................................................................................. 10

9.

Блок кнопок управления аудиосистемой на руле  ..............................11

10.

Блок системы навигации  .......................................................................12

11.

Антенна GPS  ..........................................................................................13

12.

Переднее гнездо электропитания дополнительного
электрического оборудования  .............................................................14

13.

Заднее гнездо электропитания дополнительного
электрического оборудования   ............................................................15

14.

Разъем для подключения дополнительных аудиоустройств............ 16

ET-2

Общие сведения

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

1. Общие сведения

A: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. При за-
мене аудиосистемы, блока управления и дру-
гих деталей, снабженных функцией памяти, пе-
репишите содержимое памяти перед тем, как
отсоединить провод массы от аккумуляторной
батареи. В противном случае, содержимое па-
мяти будет стерто.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

B: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения со-
противления и напряжения.

ET-3

Аудиосистема

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

2. Аудиосистема

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. АУДИОСИСТЕМА

<См. WI-257, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Аудиосистема.>

B: ПРОВЕРКА

C: ПРИМЕЧАНИЕ

Порядок снятия каждого компонента аудио-
системы приведен в описании соответствую-
щего компонента.
• Главный блок аудиосистемы
<См. ET-6, Аудиосистема.>
• Передний динамик
<См. ET-7, Передний динамик.>
• Высокочастотный динамик
<См. ET-8, Высокочастотный динамик.>
• Задний динамик
<См. ET-9, Задний динамик.>
• Антенна
<См. ET-10, Антенна.>

Признак неисправности

Порядок устранения

Не подается электропитание. (Отсутствует звук
в динамиках и изображение на дисплее)

1. Проверьте предохранитель и цепь электропитания аудиосистемы.
2. Проверьте цепь массы аудиосистемы.
3. Снимите и отремонтируйте аудиосистему.

Не работает один конкретный динамик.

1. Проверьте динамик.
2. Проверьте выходную цепь между аудиосистемой и динамиком.

Аудиосистема издает шумы при работе двигате-
ля.

1. Проверьте цепь массы аудиосистемы.
2. Проверьте генератор.
3. Проверьте катушку зажигания.
4. Снимите и отремонтируйте аудиосистему.

Низкий уровень громкости при приеме радио-
станций в диапазонах AM и FM или шум помех.

1. Проверьте антенну.
2. Проверьте цепь массы аудиосистемы.
3. Снимите и отремонтируйте аудиосистему.
