WW-22

Рычаг стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Рычаг стеклоочистителя

заднего стекла

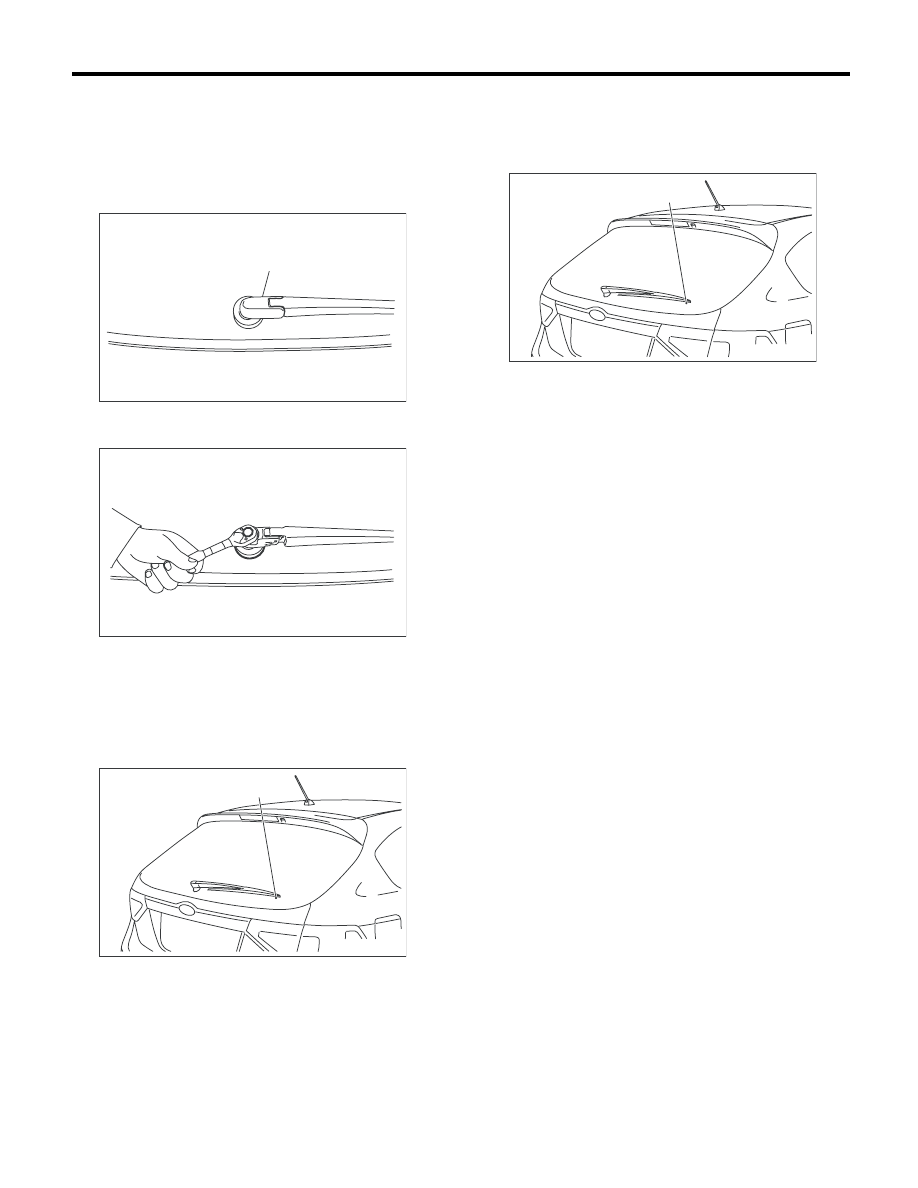

A: СНЯТИЕ

1) Отсоедините колпачок рычага стеклоочис-
тителя (A).

2) Отверните гайку и снимите рычаг стекло-
очистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель заднего стекла
на один прогон.
3) Выровняйте щетку по метке (A) на стекле.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-4, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-
ГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) Включите стеклоочиститель заднего стекла
на один прогон.
2) Выровняйте щетку по метке (A) на стекле.

WW-00506

(A)

WW-00507

WW-00489

(A)

WW-00489

(A)

WW-23

Электродвигатель стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10.Электродвигатель

стеклоочистителя
заднего стекла

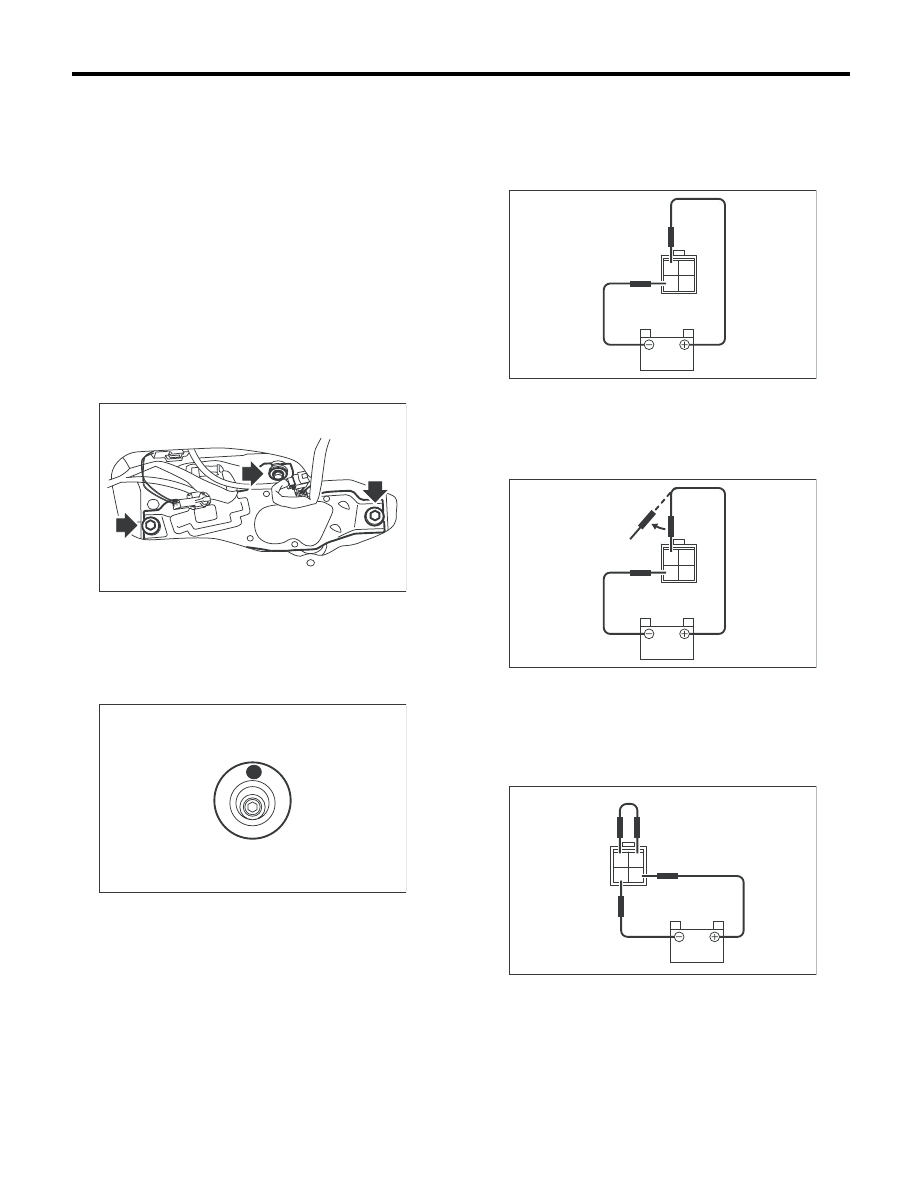

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-22, СНЯТИЕ, Рычаг стекло-
очистителя заднего стекла.>
3) Снимите нижнюю отделку дверцы багажно-
го отсека. <См. EI-56, СНЯТИЕ, Внутренняя от-
делка дверцы багажного отсека.>
4) Отсоедините разъем жгута проводов узла
электродвигателя стеклоочистителя.
5) Отверните болты, а затем снимите узел
электродвигателя стеклоочистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что круглая отметка на крышке
оси обращена вверх, как показано на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-4, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-
ГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Подсоедините аккумуляторную батарею к
разъему электродвигателя стеклоочистителя
и убедитесь в том, что электродвигатель стек-
лоочистителя работает исправно.

2) Подсоедините аккумуляторную батарею к
клеммам разъема, после чего отключите рабо-
тающий электродвигатель стеклоочистителя,
отсоединив клеммы, в середине хода стекло-
очистителя.

3) Подсоедините аккумулятор и убедитесь в
том, что электродвигатель стеклоочистителя
останавливается в положении автоматической
остановки, после того, как электродвигатель
снова начинает работать в режиме малых обо-
ротов.

WW-00492

WW-00454

WW-00508

2 1
4 3

WW-00509

2 1
4 3

WW-00510

2 1
4 3

WW-24

Омыватель заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11.Омыватель заднего стекла

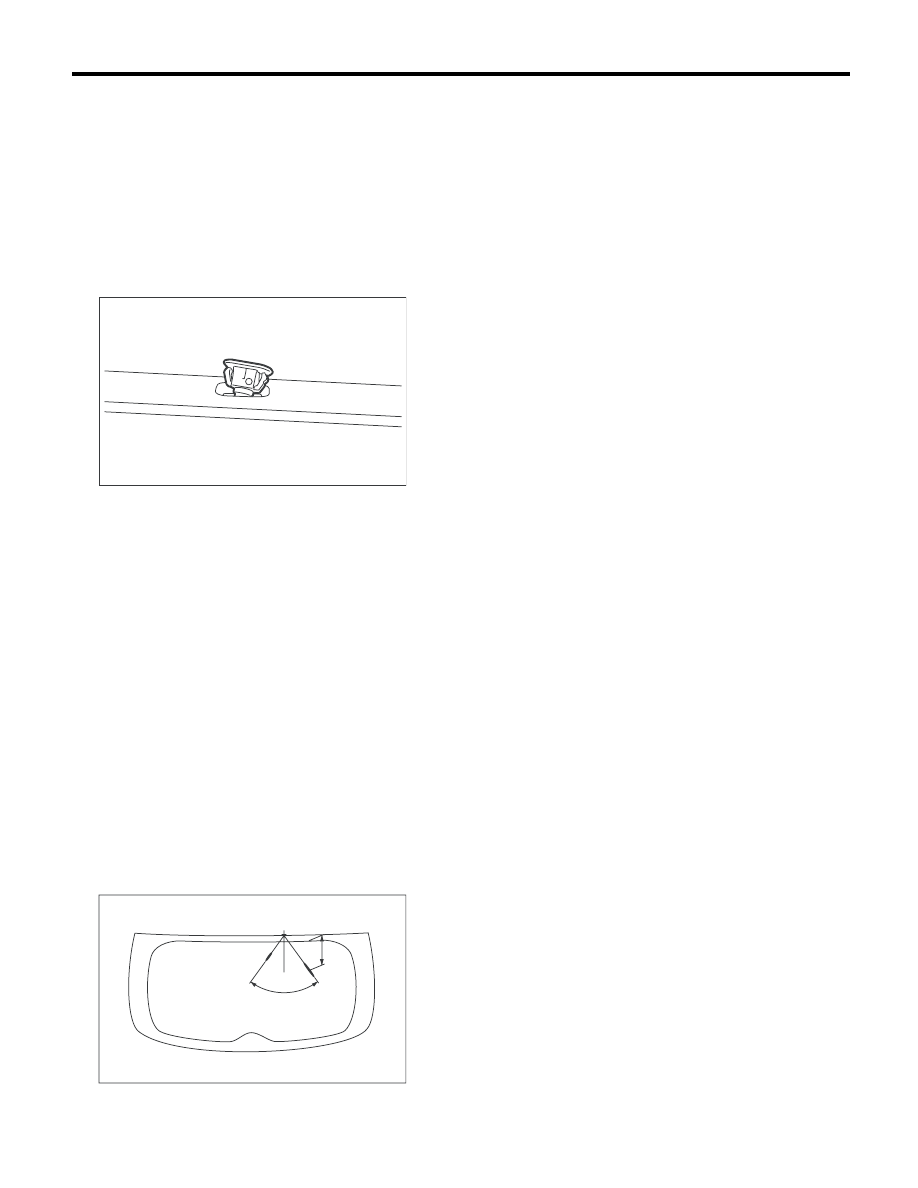

A: СНЯТИЕ

1) Снимите верхний стоп-сигнал. <См. LI-36,
СНЯТИЕ, Верхний стоп-сигнал.>
2) Снимите шланг стеклоомывателя с форсун-
ки.
3) Прижмите лапку форсунки с обратной сто-
роны спойлера крыши при помощи отвертки с
плоским жалом или аналогичного инструмента
и снимите форсунку омывателя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте положение форсунки стек-
лоомывателя. <См. WW-24, РЕГУЛИРОВКА,
Омыватель заднего стекла.>

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.

D: РЕГУЛИРОВКА

1) Переведите переключатель стеклоочисти-
телей в положение OFF.
2) Остановив автомобиль, убедитесь в том, что
направление струи омывателя соответствует
показанному на рисунке.

Направление струи:

A: 140 мм (5,5 дюйма)
B: 70°

WW-00515

WW-00494

A

B

WW-25

Омыватель фар

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

12.Омыватель фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Извлеките форсунку омывателя фар.

ОСТОРОЖНО:
Извлекая форсунку при помощи инструмен-
тов, нанесите на бампер защитную пленку
или аналогичный материал, чтобы не поца-
рапать бампер.
3) Чтобы форсунка не зашла обратно, зафик-
сируйте ее при помощи виниловой пленки или
другого аналогичного материала.

4) Прижав лапку, снимите накладку форсунки
омывателя.

ОСТОРОЖНО:
Если накладка и держатель форсунки стек-
лоомывателя сместились вместе, замените
узел форсунки стеклоомывателя на новый.
Повторное его использование может при-
вести к неисправности омывателя фар.

5) Снимите передний бампер. <См. EI-27, СНЯ-
ТИЕ, Передний бампер.>

6) Отсоедините шланги.

7) Отверните болты и снимите узел привода.

8) Снимите шланг с балки бампера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-6, ОМЫВАТЕЛЬ ФАР, УЗЕЛ, Об-
щие сведения.>

WW-00531

WW-00532

WW-00533

EI-01945

WW-00527
