Subaru Impreza (2008 год). Руководство - часть 690

WW-18

Рычаг стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6. Рычаг стеклоочистителя

ветрового стекла

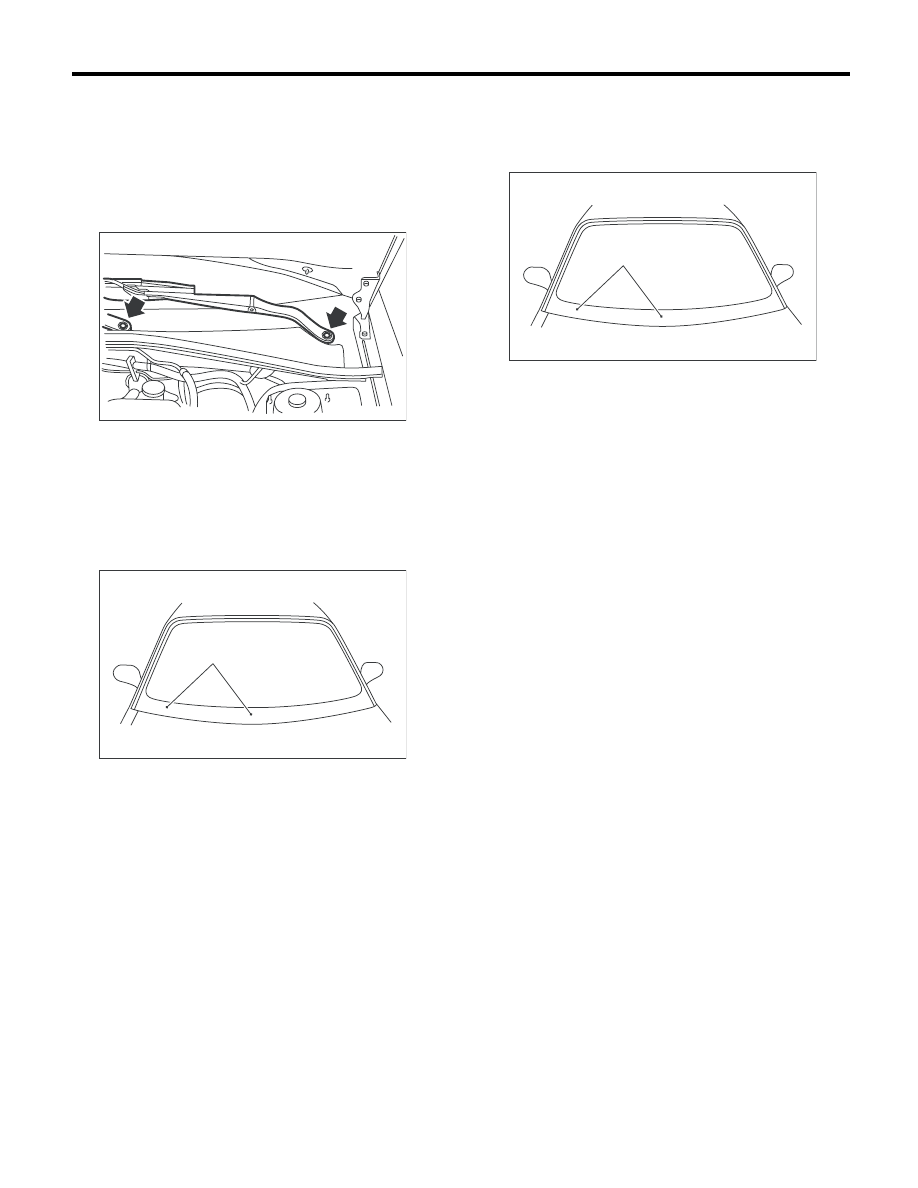

A: СНЯТИЕ

1) Откройте капот.
2) Снимите колпачок.
3) Отверните гайки и снимите рычаг.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель на один прогон.
3) Выровняйте щетку стеклоочистителя по ке-
рамической метке (A) панели ветрового стек-
ла.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-
ВОГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

Включите стеклоочиститель на один прогон.
Выровняйте щетку стеклоочистителя по кера-
мической метке (A) панели ветрового стекла.

WW-00514

WW-00048

(A)

WW-00048

(A)

WW-19

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7. Электродвигатель и тяга

стеклоочистителя
ветрового стекла

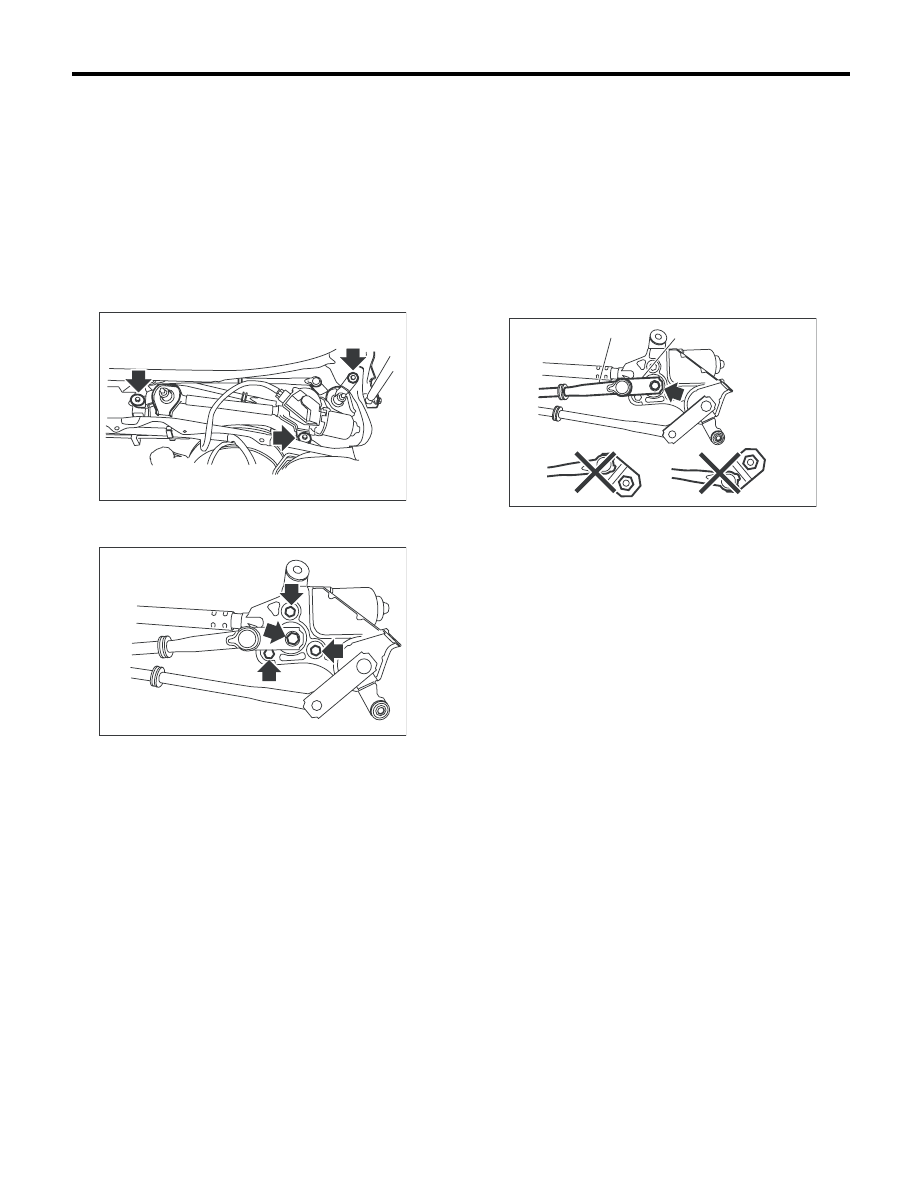

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку капота. <См. EI-35, СНЯ-
ТИЕ, Крышка капота.>
3) Отсоедините разъем электродвигателя.
4) Отверните болты, а затем снимите тягу
стеклоочистителя.

5) Отверните болты и гайки и снимите электро-
двигатель.

B: УСТАНОВКА

1) Присоедините провод массы к аккумулятору.
2) Чтобы убедиться в том, что электродвига-
тель находится в положении автоматической
остановки, подсоедините жгут проводов к
электродвигателю и однократно переведите
переключатель стеклоочистителя в положе-
ние ON/OFF.
3) Отсоедините провод массы от аккумулятора.
4) Затяните гайку при таком положении, когда
тяга (А) и кулиса (В) совмещены по прямой ли-
нии.

5) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-
ВОГО СТЕКЛА, УЗЕЛ, Общие сведения.>

WW-00511

WW-00512

WW-00513

(A)

(B)

WW-20

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

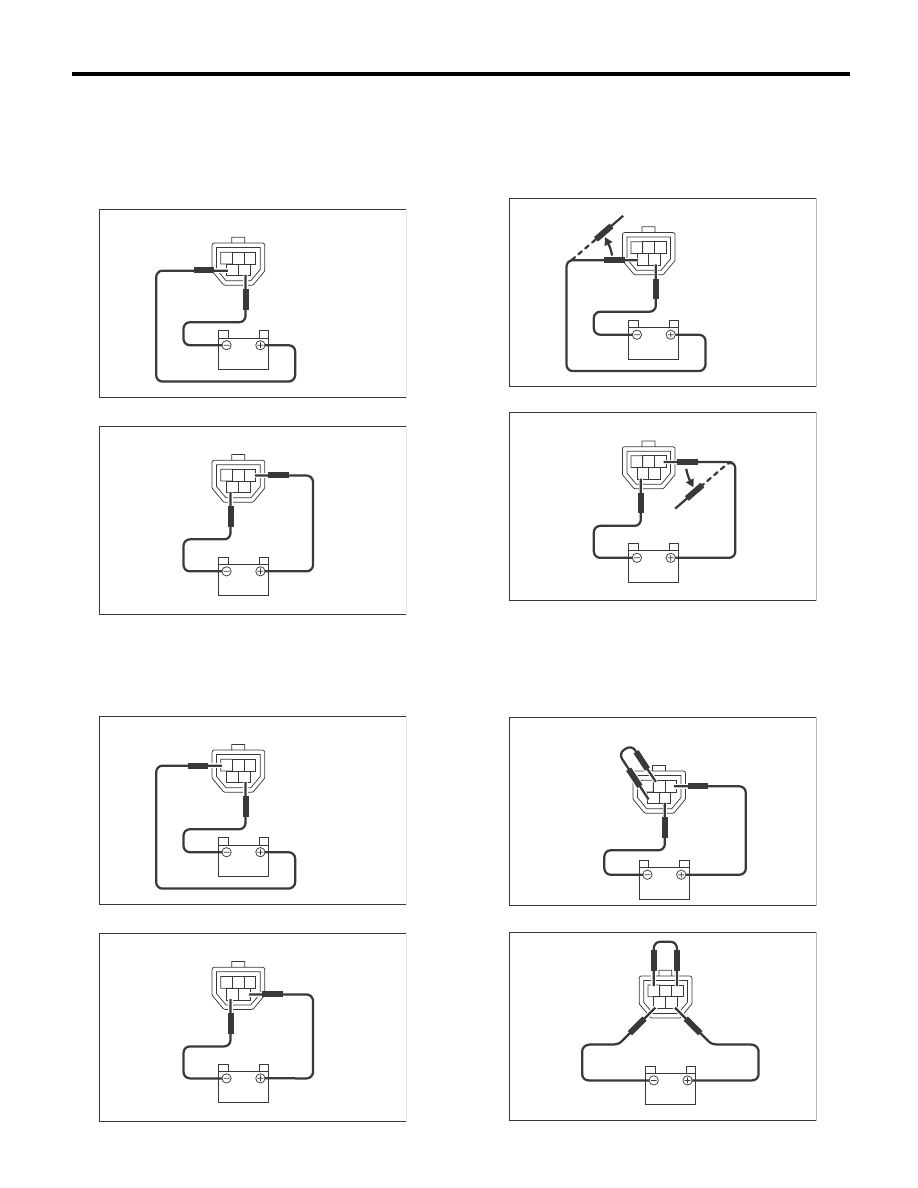

C: ПРОВЕРКА

1) Если клеммы разъема подсоединены к акку-
муляторной батарее так, как показано на ри-
сунке, убедитесь в том, что электродвигатель
работает на низких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

2) Если клеммы разъема подсоединены к акку-
муляторной батарее так, как показано на ри-
сунке, убедитесь в том, что электродвигатель
работает на высоких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

3) Подсоедините аккумуляторную батарею к
клеммам разъема, после чего дайте электро-
двигателю стеклоочистителя поработать в ре-
жиме малых оборотов и отсоедините клеммы в
середине хода стеклоочистителя.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

4) Подсоедините аккумулятор и убедитесь в том,
что электродвигатель стеклоочистителя оста-
навливается в положении автоматической оста-
новки, после того, как электродвигатель снова
начинает работать в режиме малых оборотов.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

3 2

5 4

1

WW-00519

3 2

5 4

1

WW-00502

3 2

5 4

1

WW-00518

3 2

5 4

1

WW-00503

3 2

5 4

1

WW-00517

3 2

5 4

1

WW-00504

3 2

5 4

1

WW-00516

3

5 4

1

2

WW-00505

WW-21

Форсунка омывателя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

8. Форсунка омывателя

ветрового стекла

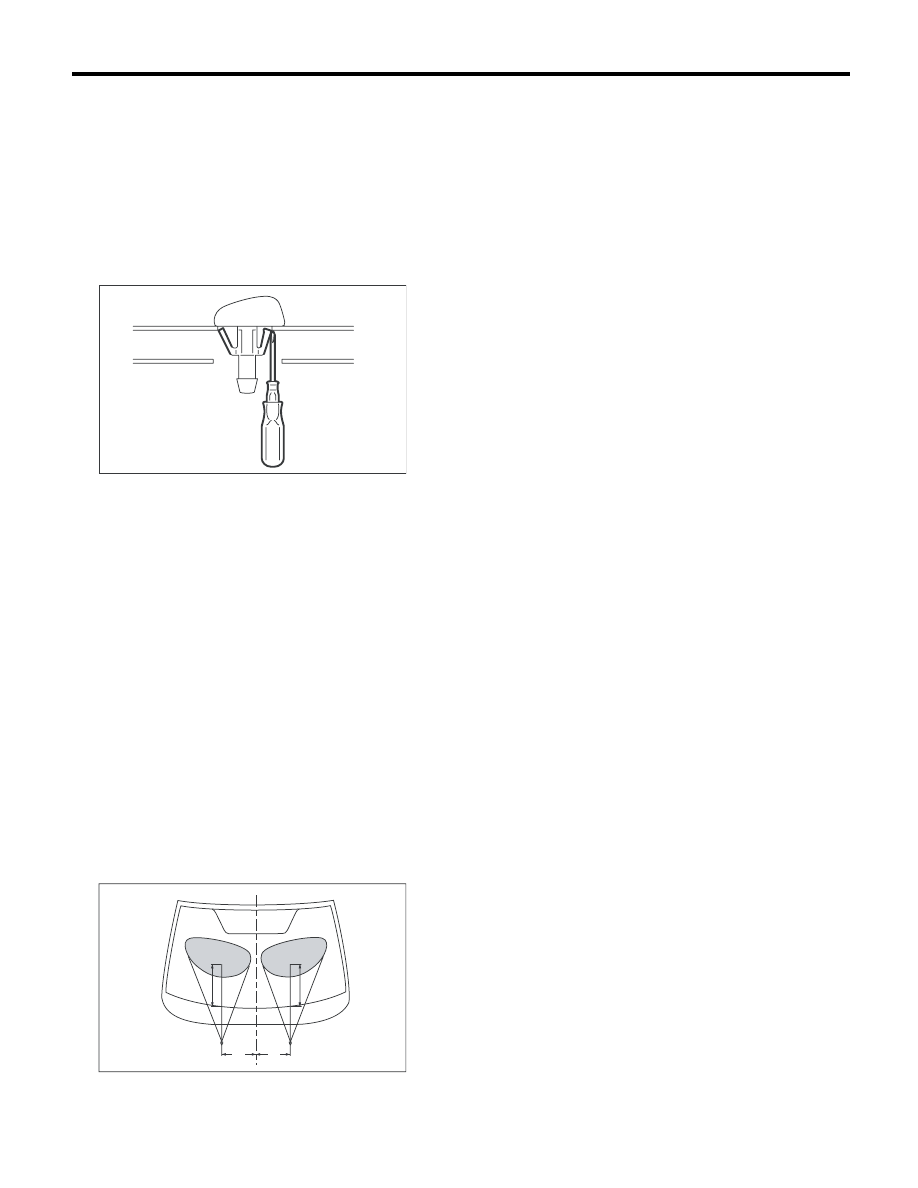

A: СНЯТИЕ

1) Снимите шланг стеклоомывателя с форсун-
ки.
2) При помощи отвертки с тонким жалом или
другого инструмента, подденьте зажимы с
внутренней стороны капота, после чего сними-
те форсунку омывателя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте положение форсунки стек-
лоомывателя. <См. WW-21, РЕГУЛИРОВКА,
Форсунка омывателя ветрового стекла.>

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.

D: РЕГУЛИРОВКА

1) Переведите переключатель стеклоочисти-
телей в положение OFF.
2) Остановив автомобиль, убедитесь в том, что
направление струи омывателя соответствует
показанному на рисунке.

Направление струи:

A: 250 мм (9,84 дюйма)
B: 315 мм (12,4 дюйма)

WW-00023

WW-00493

A

B

B

A
