WW-2

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродвигатель стеклоочистителей ветрового стекла

Потребляемая мощность

12 В — 72 Вт или менее

Электродвигатель стеклоочистителя заднего стекла

Потребляемая мощность

12 В — 42 Вт или менее

Электродвигатель омывателей ветрового стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

Электродвигатель омывателя заднего стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

Электродвигатель омывателей фар

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

WW-3

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

B: УЗЕЛ

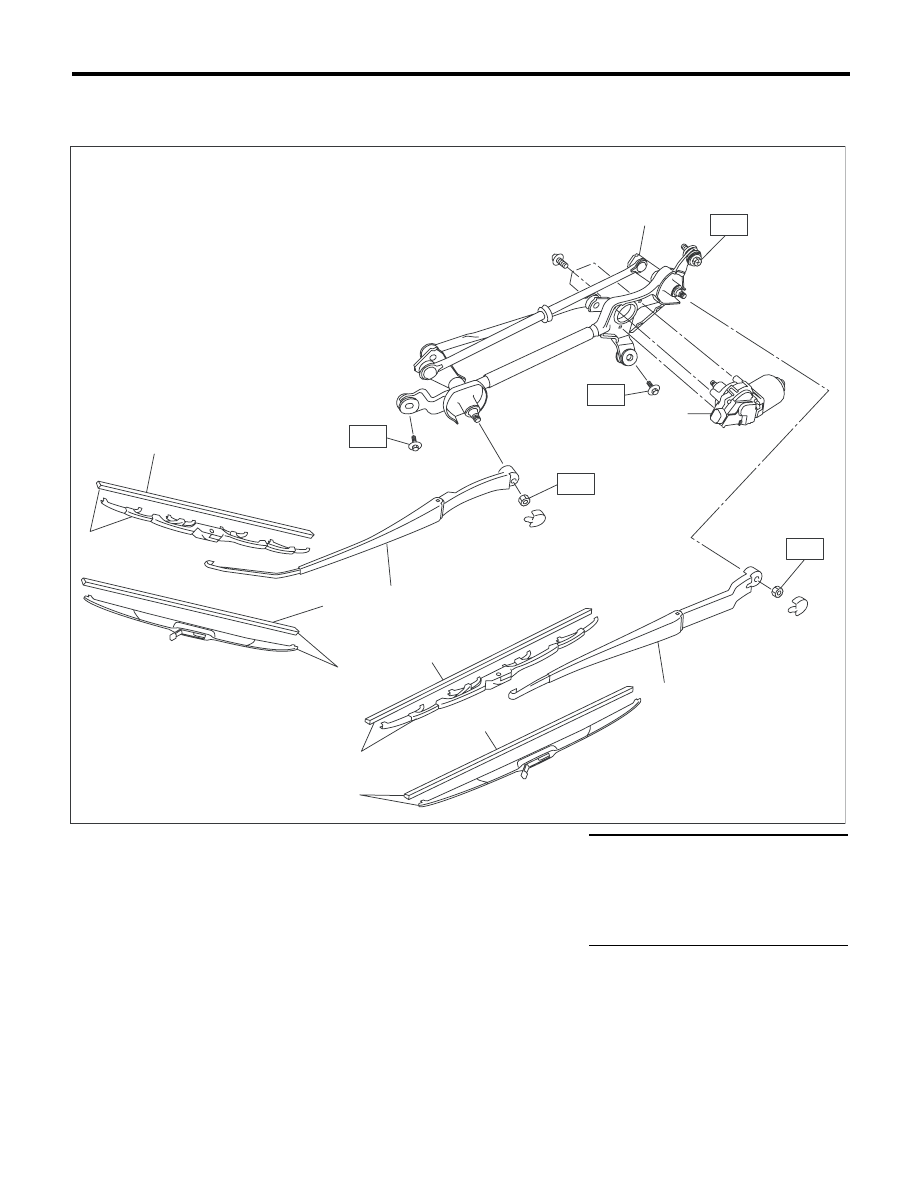

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

(1)

Резиновая лента стеклоочисти-
теля

(4)

Тяга стеклоочистителя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел щетки стеклоочистителя
(тип A)

(5)

Электродвигатель стеклоочис-
тителя

T1: 6,0 (0,61, 4,4)

(3)

Рычаг стеклоочистителя

(6)

Узел щетки стеклоочистителя
(тип В)

T2: 20 (2,0, 14,5)

WW-00529

(4)

(5)

T1

T1

T1

T2

T2

(1)

(2)

(3)

(1)

(2)

(3)

(1)

(1)

(6)

(6)

WW-4

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

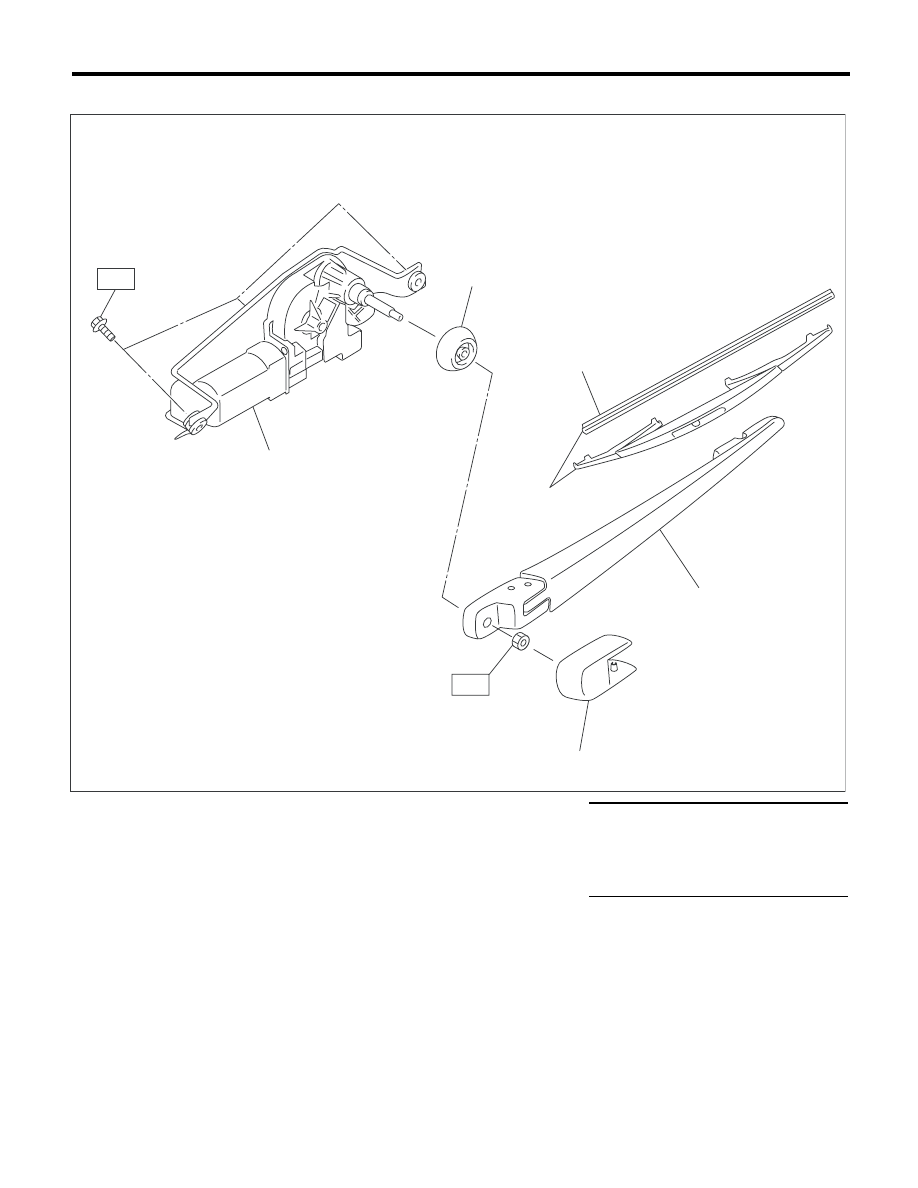

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА

(1)

Резиновая лента стеклоочисти-
теля

(4)

Крышка рычага стеклоочисти-
теля

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел щетки стеклоочистителя

(5)

Крышка оси

T1: 6,0 (0,61, 4,4)

(3)

Рычаг стеклоочистителя

(6)

Электродвигатель стеклоочис-
тителя

T2: 8,0 (0,82, 5,9)

WW-00476

(1)

T2

(2)

(3)

(4)

(5)

(6)

T1

WW-5

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

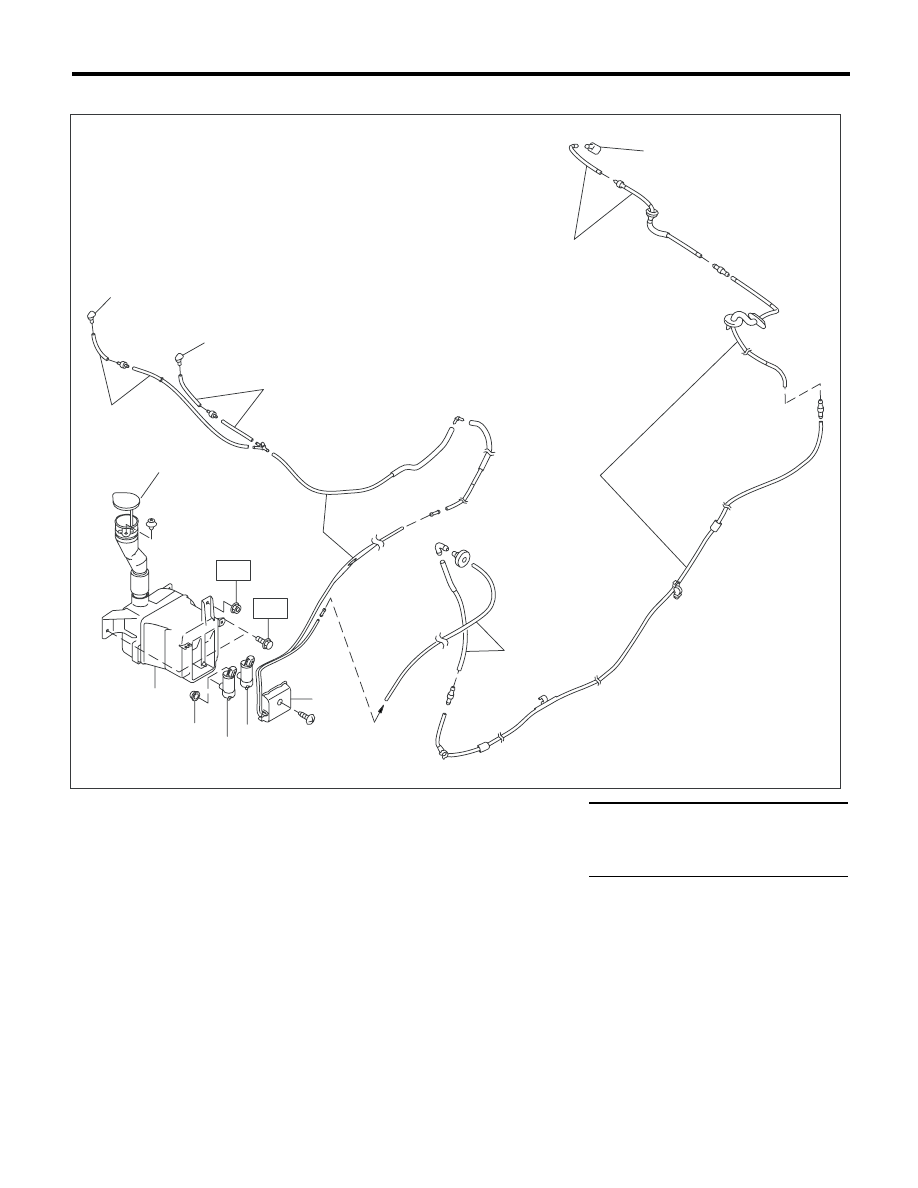

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

(1) Форсунка стеклоомывателя

(5)

Электродвигатель омывателей
ветрового стекла

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Шланг стеклоомывателя

(6)

Электродвигатель омывателя
заднего стекла

T: 6,0 (0,61, 4,4)

(3) Бачок стеклоомывателя

(7)

Проходная изолирующая втулка





(4) Крышка бачка стеклоомывателя

и датчик уровня

(8)

Крышка электродвигателя стек-
лоомывателя





WW-00520

(1)

(1)

(2)

(2)

(3)

(6)

(7)

(5)

(8)

(4)

(1)

T

T

(2)

(2)

(2)

(2)
