Subaru Impreza (2008 год). Руководство - часть 684

LI-40

Подсветка выключателя зажигания

СИСТЕМА ОСВЕЩЕНИЯ

30.Подсветка выключателя

зажигания

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите верхний и ниж-
ний кожух рулевой колонки.

3) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>

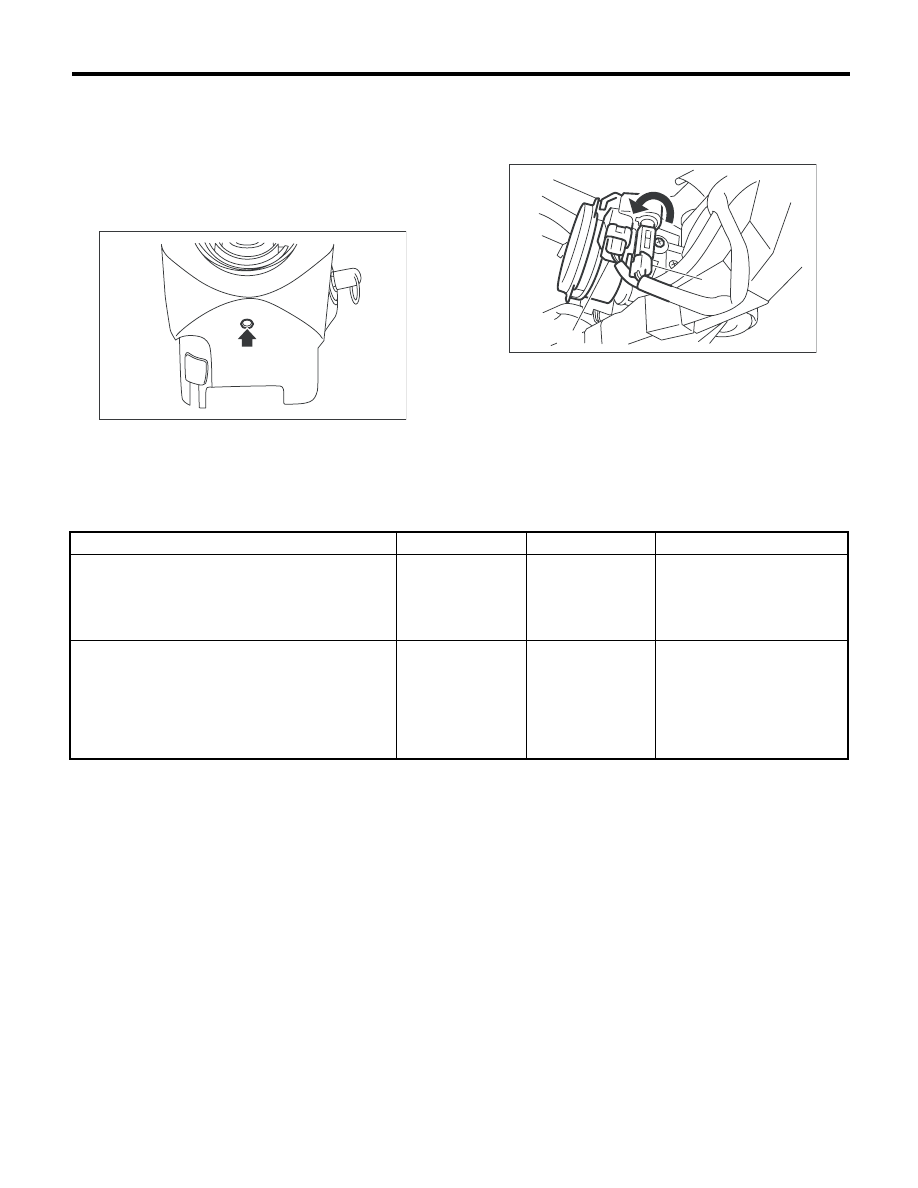

4) Отсоедините разъем (А) подсветки выклю-
чателя зажигания.
5) Поверните разъем подсветки выключателя
зажигания влево и отсоедините его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

WW-00431

(A) Разъем подсветки выключателя зажигания
(B) Подсветка выключателя зажигания

(C) Разъем антенны иммобилайзера

LI-00343

(C)

(B)

(A)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ВЫКЛЮЧА-
ТЕЛЯ ЗАЖИГАНИЯ.
Убедитесь в том, что подсветка выключателя
зажигания включается, когда открывается
дверь водителя.

Включилась ли
подсветка выклю-
чателя зажигания?

Подсветка выклю-
чателя зажигания
исправна.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ВЫКЛЮЧА-
ТЕЛЯ ЗАЖИГАНИЯ.
Убедитесь в том, что подсветка выключателя
зажигания мигает, когда выключатель зажи-
гания переводится в положение ON.

Мигает ли подсвет-
ка выключателя
зажигания?

Проверьте на-
стройку парамет-
ра центрального
блока управления.
<См. LAN(diag)-2,
Базовая процеду-
ра диагностики.>

Проверьте цепь подсветки
выключателя зажигания.
<См. SL-29, ПРОВЕРКА ПОД-
СВЕТКИ ВЫКЛЮЧАТЕЛЯ ЗА-
ЖИГАНИЯ, ПРОВЕРКА, Сис-
тема дистанционного управ-
ления замками автомобиля.>

LI-41

Блок управления системы автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

31.Блок управления системы

автоматической
регулировки уровня
светового пучка фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>

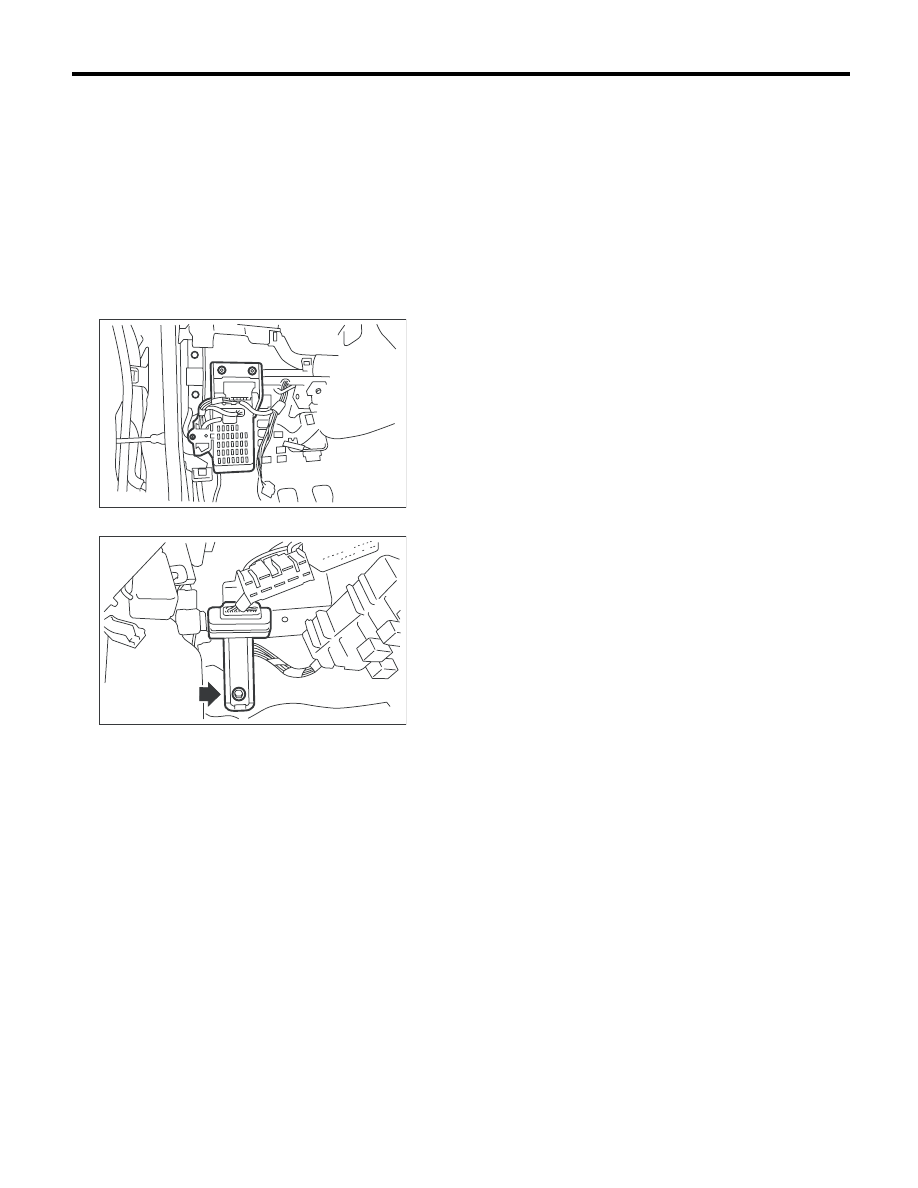

3) Снимите блоки предохранителей.

4) Отсоедините разъем и снимите блок.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После снятия блока управления системы авто-
матической регулировки уровня светового пуч-
ка фар проведите процедуру инициализации
или повторной инициализации. <См. LI-16,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

LI-00842

LI-00843

LI-42

Передний датчик высоты автомобиля

СИСТЕМА ОСВЕЩЕНИЯ

32.Передний датчик высоты

автомобиля

A: СНЯТИЕ

ОСТОРОЖНО:
Во время снятия узлов подвески всегда сна-
чала снимайте датчик высоты автомобиля.
1) Отсоедините провод массы от аккумулятора.

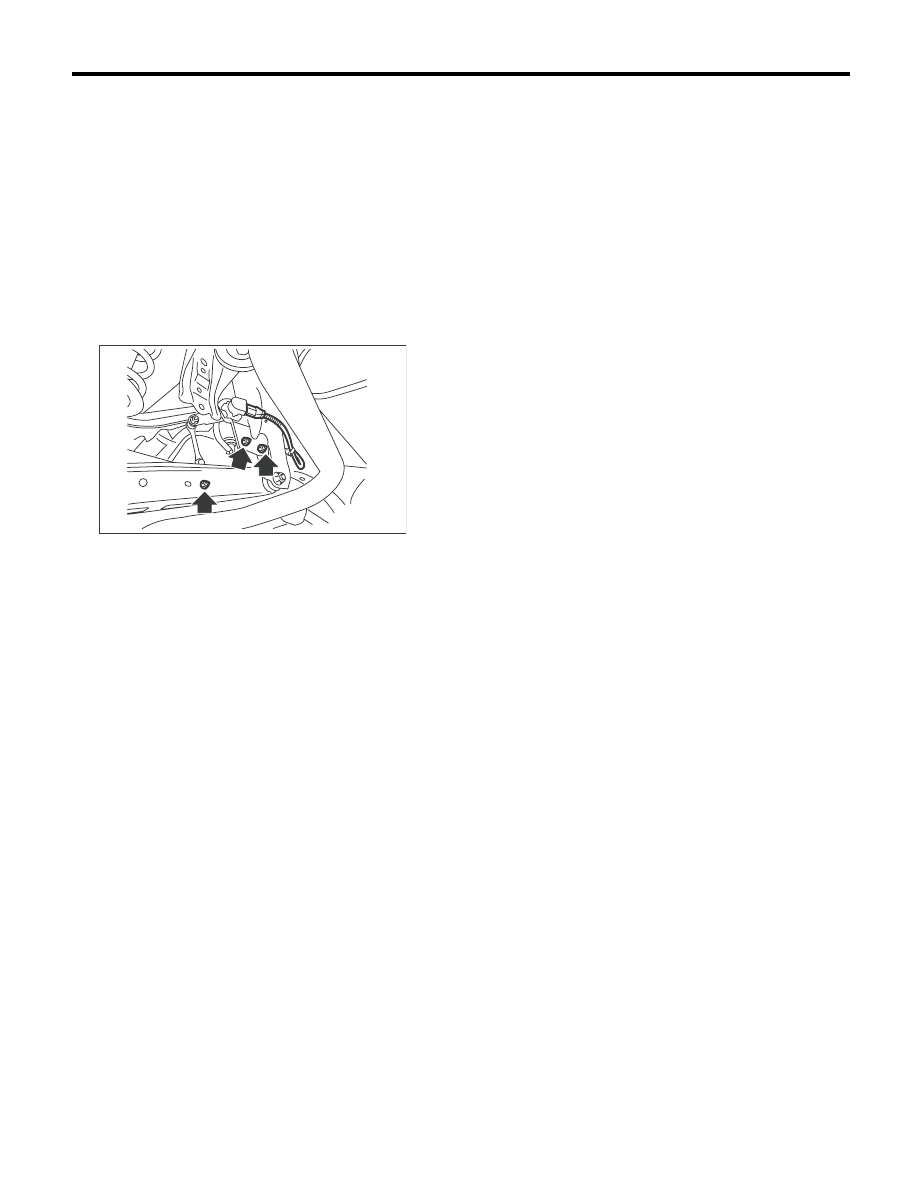

2) Поднимите кузов автомобиля и снимите ле-
вое переднее колесо.
3) Снимите нижний кожух.
4) Отсоедините разъем датчика.

5) Снимите кронштейн с передней поперечной
балки.

6) Снимите кронштейн с переднего рычага.

ОСТОРОЖНО:
Не отсоединяйте датчик и рычаг.

B: УСТАНОВКА

1) Совместите фиксатор кронштейна с устано-
вочными отверстиями передней поперечной
балки и установите кронштейн.
2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
После снятия переднего датчика высоты авто-
мобиля проведите процедуру повторной иници-
ализации. <См. LI-16, ПРОЦЕДУРА, Система
автоматической регулировки уровня светового
пучка фар.>

LI-00672

LI-00673

LI-43

Задний датчик высоты автомобиля

СИСТЕМА ОСВЕЩЕНИЯ

33.Задний датчик высоты

автомобиля

A: СНЯТИЕ

ОСТОРОЖНО:
Во время снятия узлов подвески всегда сна-
чала снимайте датчик высоты автомобиля.
1) Отсоедините провод массы от аккумулятора.

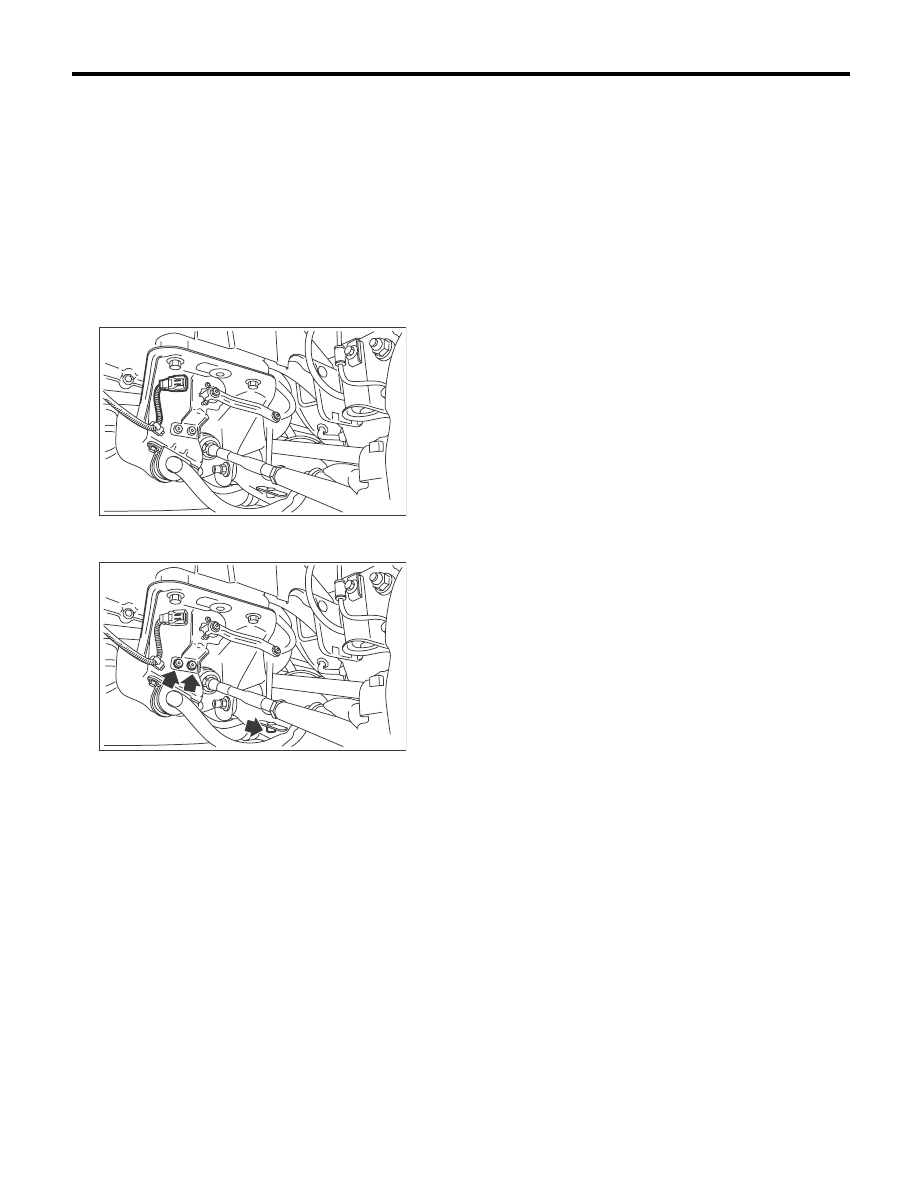

2) Поднимите кузов автомобиля и снимите ле-
вое заднее колесо.
3) Отсоедините разъем датчика, отверните
гайки и снимите задний датчик высоты автомо-
биля.

ОСТОРОЖНО:
Не отсоединяйте датчик и рычаг.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
После снятия заднего датчика высоты автомо-
биля проведите процедуру повторной инициа-
лизации. <См. LI-16, ПРОЦЕДУРА, Система ав-
томатической регулировки уровня светового
пучка фар.>

RS-00259
