LI-36

Верхний стоп-сигнал

СИСТЕМА ОСВЕЩЕНИЯ

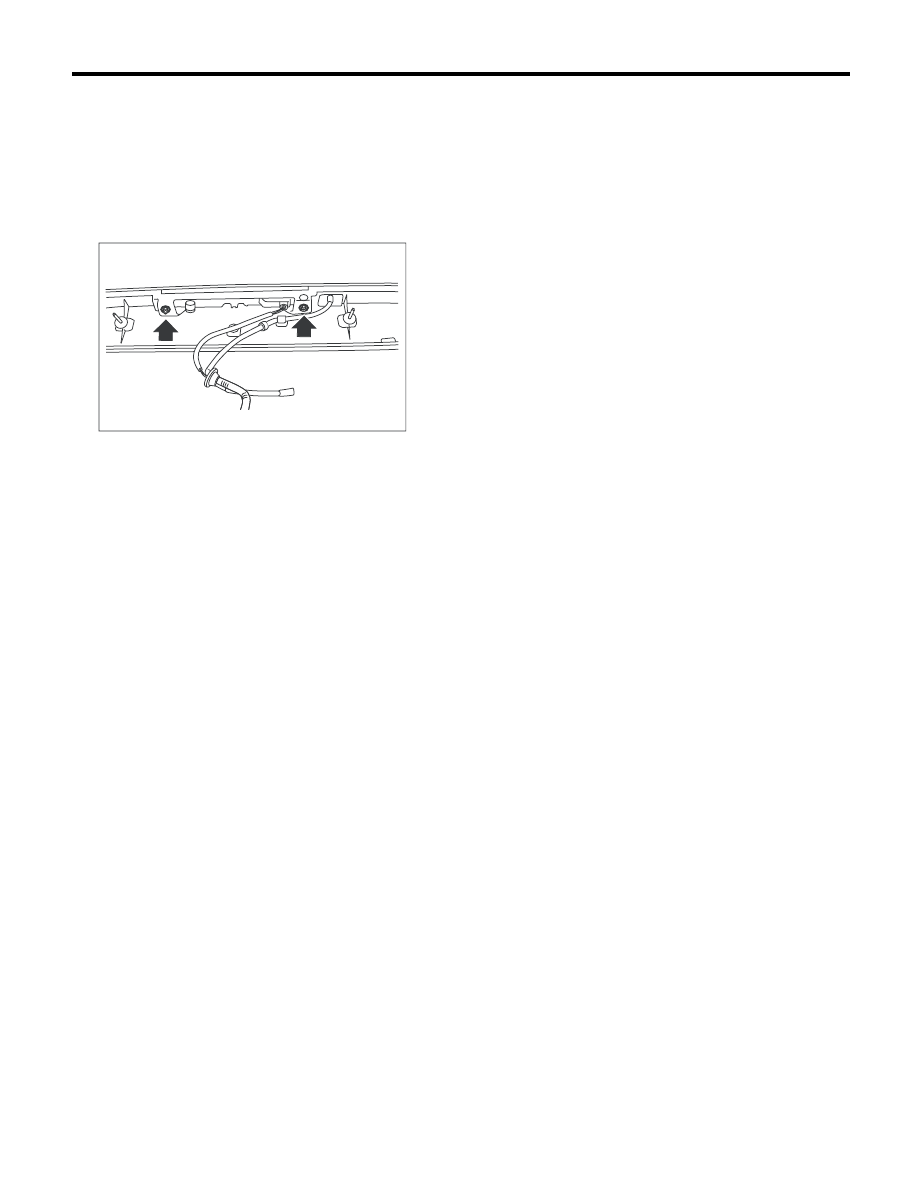

26.Верхний стоп-сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите спойлер крыши. <См. EI-36, СНЯ-
ТИЕ, Спойлер крыши.>
3) Отверните гайки, а затем отсоедините верх-
ний стоп-сигнал.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите верхний стоп-сигнал и проверь-
те его работу.
2) Если верхний стоп-сигнал не горит, замените
его новым.

ПРИМЕЧАНИЕ:
Поскольку в верхнем стоп-сигнале использует-
ся светодиодная лампа, то при ее перегорании
следует заменять весь узел верхнего стоп-сиг-
нала.

LI-00822

LI-37

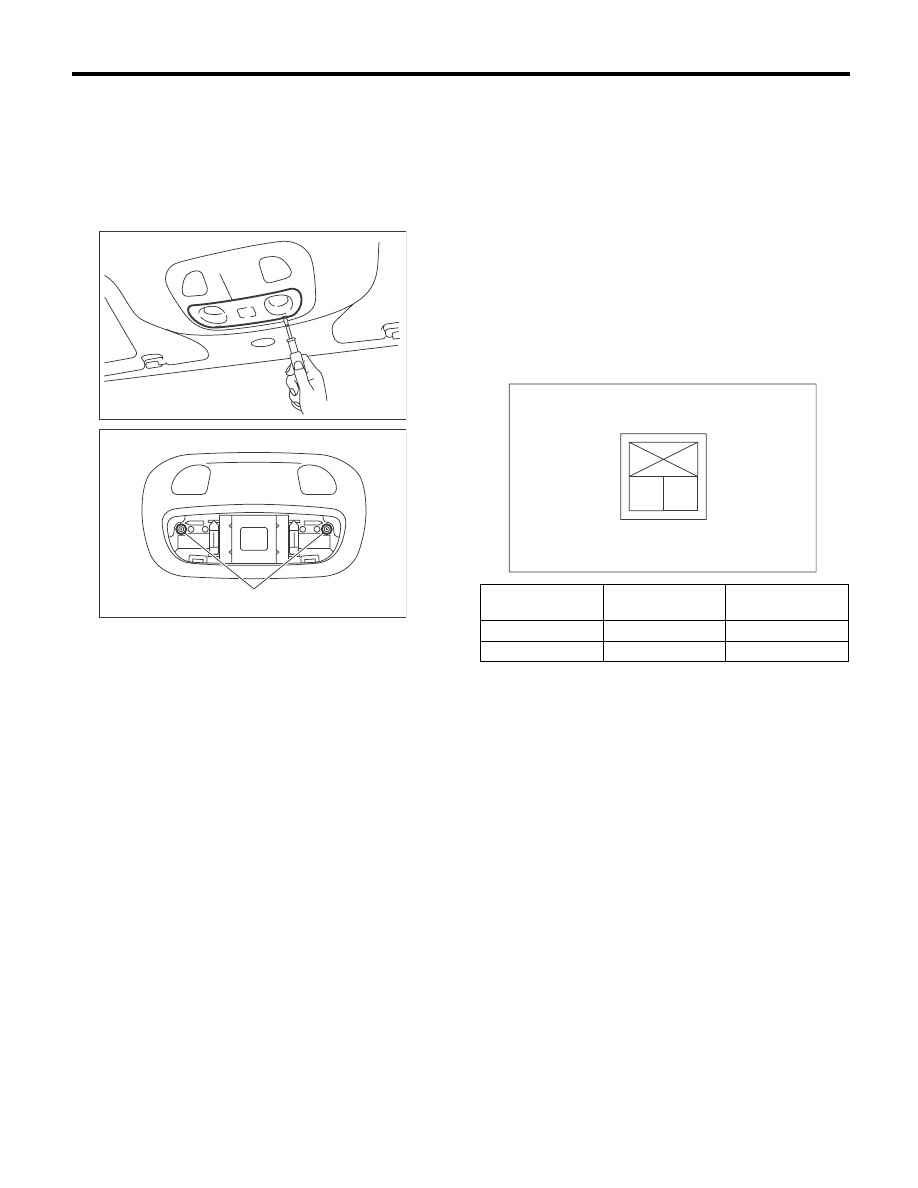

Фонарь точечной подсветки

СИСТЕМА ОСВЕЩЕНИЯ

27.Фонарь точечной

подсветки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и крепежные вин-
ты (B) фонаря точечной подсветки.

3) Отсоедините разъемы жгута проводов и
снимите фонарь точечной подсветки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

Измерьте сопротивление выключателя фона-
ря точечной подсветки.

(A)

LI-00224

(B)

LI-00225

Положение

выключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

1 и 2

1 MОм или более

ON (ВКЛ)

1 и 2

18±5,4 Ом

LI-00606

2 1

LI-38

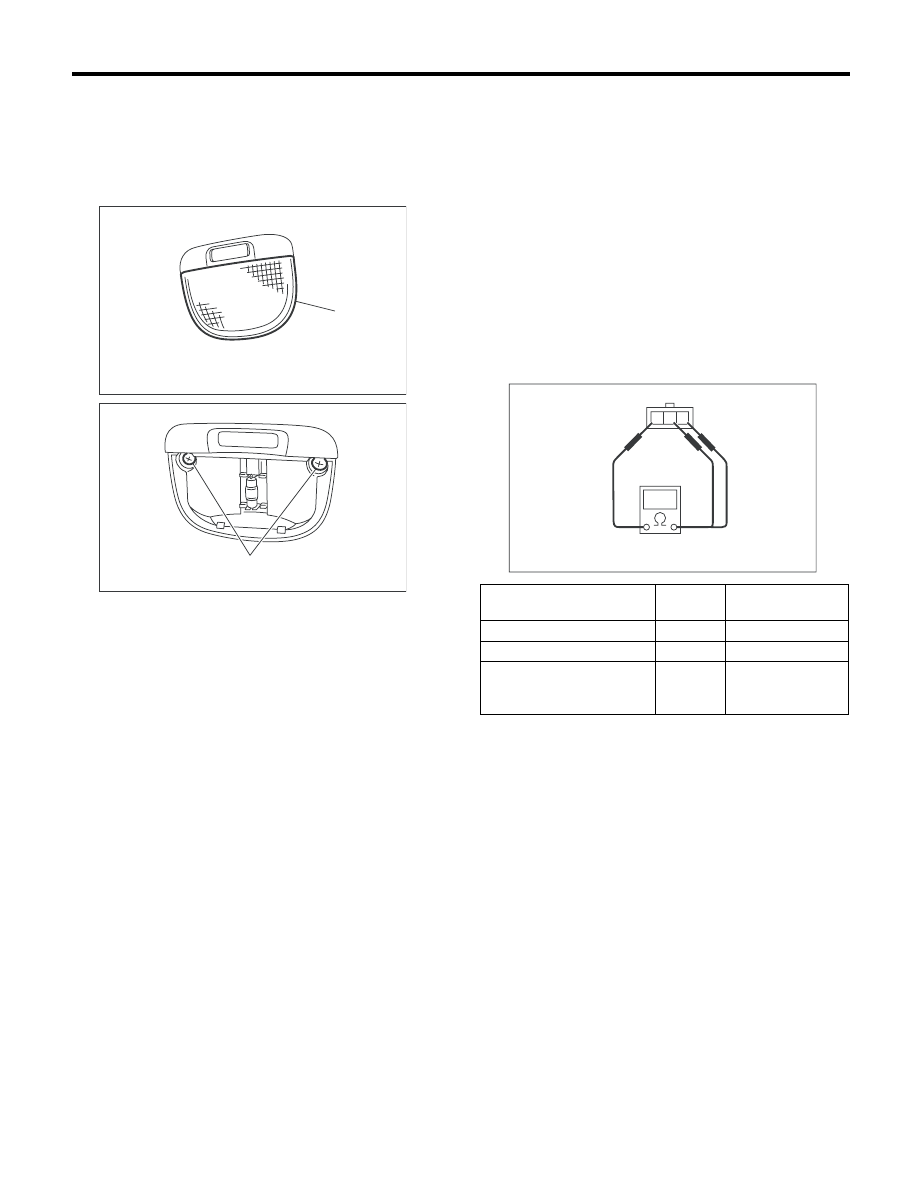

Плафон освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

28.Плафон освещения салона

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и крепежные вин-
ты (B).

3) Отсоедините разъем жгута проводов, а за-
тем снимите плафон освещения салона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ
САЛОНА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
САЛОНА

Измерьте сопротивление между клеммами вы-
ключателя плафона освещения салона.

LI-00315

(A)

LI-00316

(B)

Положение выключателя

Номер

клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 MОм или более

ON (ВКЛ)

1 и 3

1,5±0,5 Ом

DOOR (включение пла-

фона при открытии две-

ри автомобиля)

2 и 3

1,5±0,5 Ом

LI-00257

3 2 1

LI-39

Фонарь освещения багажного отсека

СИСТЕМА ОСВЕЩЕНИЯ

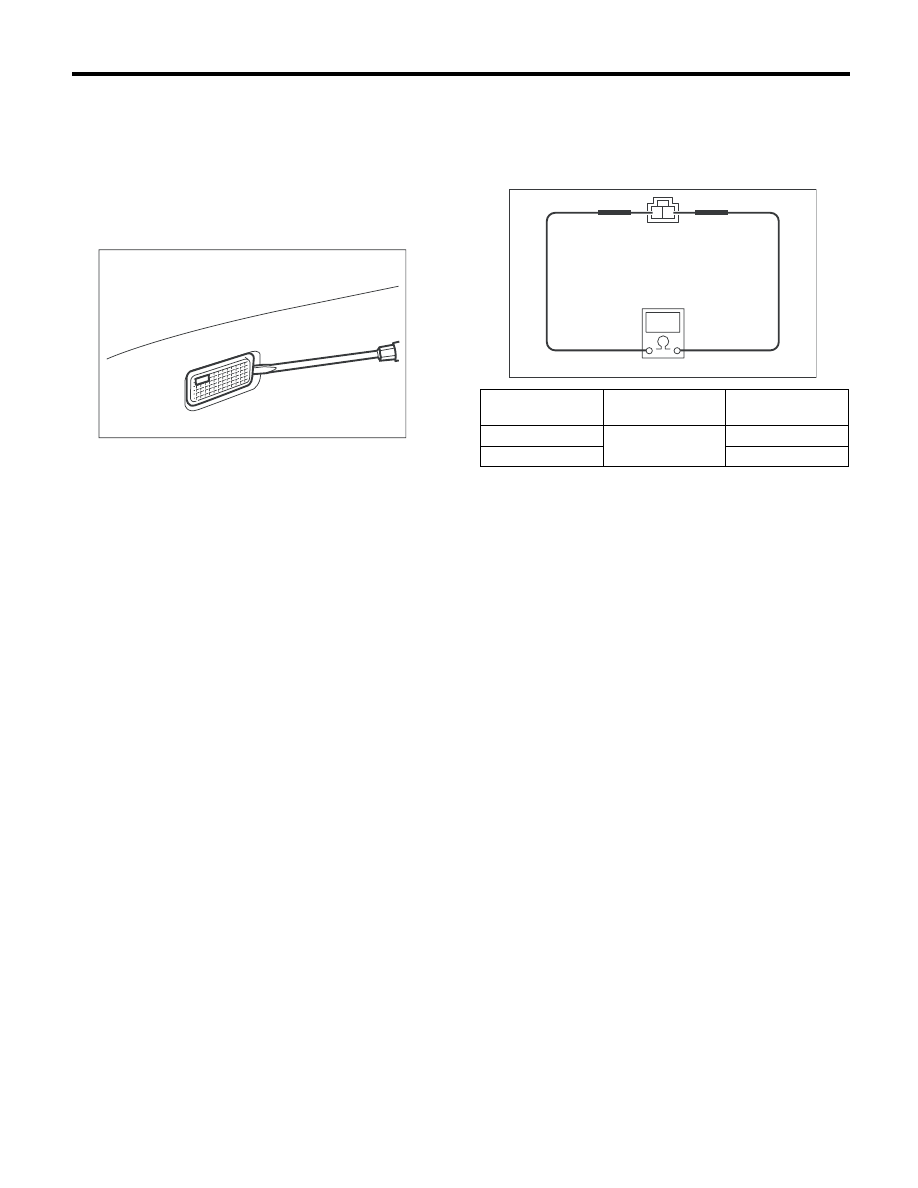

29.Фонарь освещения

багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Подденьте отверткой с плоским жалом край
корпуса фонаря освещения багажного отсека и
снимите рассеиватель.

3) Отсоедините разъем жгута проводов и сни-
мите рассеиватель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ
БАГАЖНОГО ОТСЕКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ
ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

Измерьте сопротивление между клеммами вы-
ключателя фонаря освещения багажного от-
сека.

LI-00823

Положение

выключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

1 и 2

1 MОм или более

ON (ВКЛ)

Менее 1 Ома

LI-00363

2 1
