Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

4. ОМЫВАТЕЛЬ ФАР

C: ОСТОРОЖНО

• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После установки убедитесь в том, что каж-
дая деталь работает исправно.
• Соблюдайте осторожность в отношении жгу-
та проводов системы подушек безопасности,
проходящего рядом с различными электричес-
кими узлами и переключателями.
• Разъемы системы подушек безопасности
желтого цвета. Не используйте электрические
тестеры для проверки этих цепей.
• Внимательно подсоединяйте шланги к тру-
бам, чтобы избежать их перегибов, забивания
и т.д.
• Даже если небольшое количество силиконо-
вой или консистентной смазки попадет в бачок
и каналы подачи жидкости омывателя, то на
стеклах автомобиля образуется масляная
пленка, вызывая вибрацию и дребезжание
стеклоочистителей. Примите меры, чтобы мас-
ло не попадало в систему стеклоомывателя.

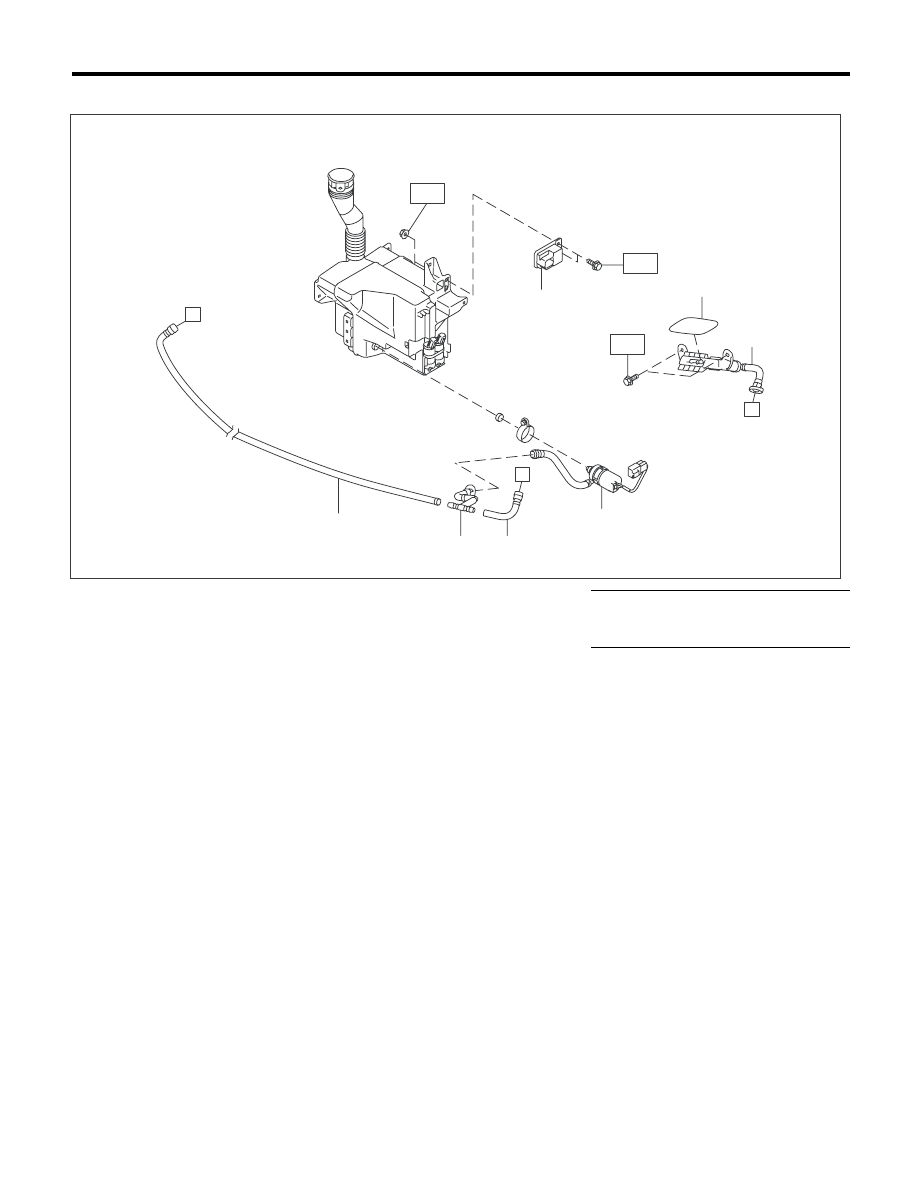

(1)

Шланг омывателя фар

(4) Накладка форсунки омывателя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Электродвигатель омывателей фар

(5) Таймер омывателя фар

T: 6,0 (0,61, 4,4)

(3)

Узел форсунки омывателя фар









WW-00528

(1)

(2)

(3)

(5)

(4)

(1)

(1)

T

T

T

A

A

A

WW-7

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

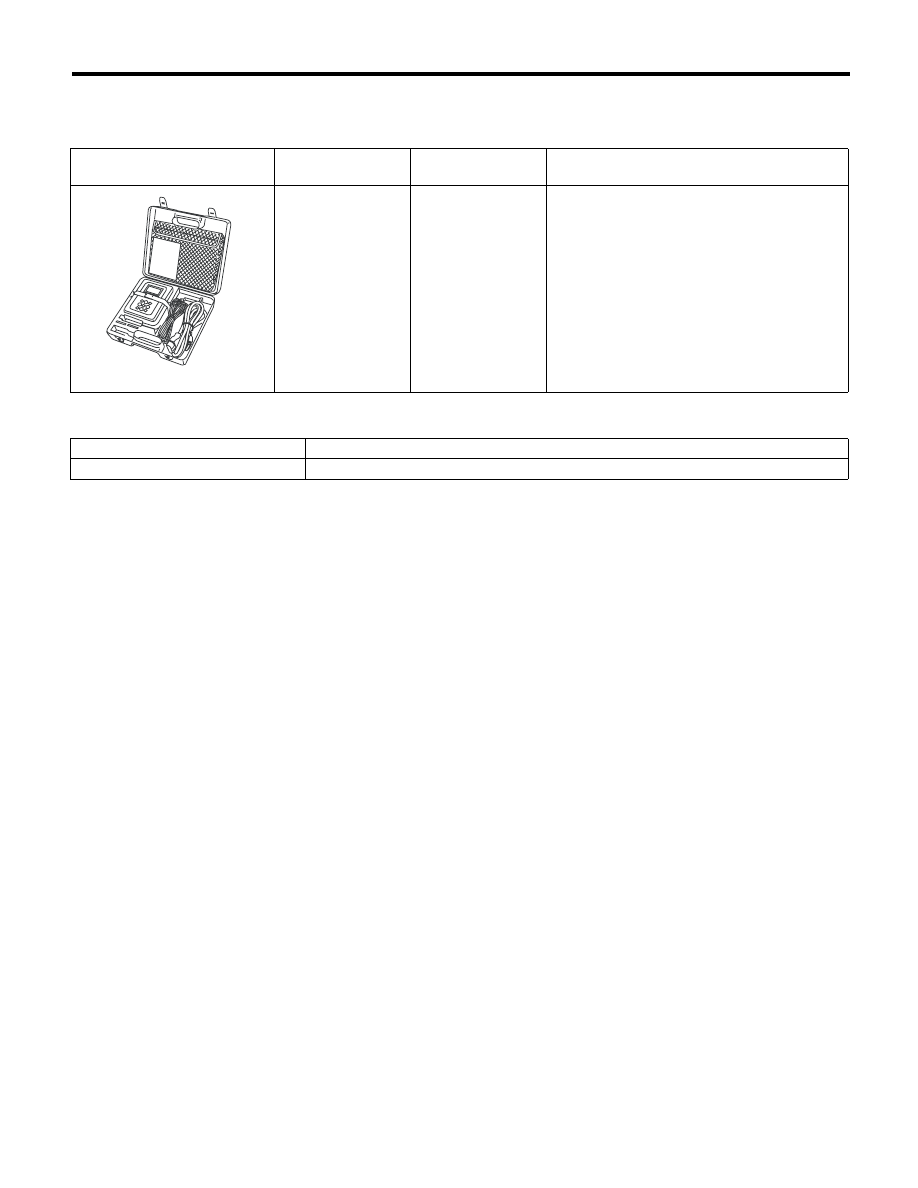

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для проверки всех функций и
диагностики электрических систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Применяется для измерения напряжения и определения проводимости.

ST1B022XG0

WW-8

Система стеклоочистителей и стеклоомывателей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистителей и стеклоомывателей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТЕКЛООЧИСТИТЕЛЬ/СТЕКЛООМЫВАТЕЛЬ (ВЕТРОВОЕ СТЕКЛО)

<См. WI-247, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителей и омывателя ветрового стек-
ла.>

2. СТЕКЛООЧИСТИТЕЛЬ/СТЕКЛООМЫВАТЕЛЬ (ЗАДНЕЕ СТЕКЛО)

<См. WI-249, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителя и омывателя заднего стекла.>

B: ПРОВЕРКА

C: ПРИМЕЧАНИЕ

Порядок снятия компонентов системы стеклоочистителей и стеклоомывателей приведен в описа-
нии соответствующего компонента.
• Комбинированный переключатель (Стеклоочиститель) <См. WW-9, Комбинированный переклю-
чатель (Стеклоочиститель).>
• Щетка стеклоочистителя <См. WW-15, Щетка стеклоочистителя.>
• Рычаг стеклоочистителя ветрового стекла <См. WW-18, Рычаг стеклоочистителя ветрового стек-
ла.>
• Электродвигатель и тяга стеклоочистителя ветрового стекла <См. WW-19, Электродвигатель и
тяга стеклоочистителя ветрового стекла.>
• Рычаг стеклоочистителя заднего стекла <См. WW-22, Рычаг стеклоочистителя заднего стекла.>
• Электродвигатель стеклоочистителя заднего стекла <См. WW-23, Электродвигатель стекло-
очистителя заднего стекла.>
• Бачок и электродвигатель стеклоомывателя <См. WW-17, Бачок и электродвигатель стеклоомы-
вателя.>
• Форсунка омывателя ветрового стекла <См. WW-21, Форсунка омывателя ветрового стекла.>
• Форсунка омывателя заднего стекла <См. WW-24, Омыватель заднего стекла.>
• Форсунка омывателя фар <См. WW-25, Омыватель фар.>

Признак неисправности

Порядок устранения

Не работает стеклоочиститель и стеклоомыватель.

1. Предохранитель стеклоочистителя (Блок предохрани-
телей и реле, № 14, 15)
2. Комбинированный переключатель
3. Узел электродвигателя стеклоочистителя
4. Жгут проводов

Стеклоочиститель не работает в режиме LO (МЕДЛЕННО)
или HI (БЫСТРО).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов

Стеклоочиститель не работает в режиме INT (ПРЕРЫВИС-
ТЫЙ РЕЖИМ).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов

Не работает электродвигатель стеклоомывателя.

1. Выключатель стеклоомывателя
2. Электродвигатель стеклоомывателя
3. Жгут проводов

При включении стеклоомывателя не работают стеклоочис-
тители.

1. Узел электродвигателя стеклоочистителя
2. Жгут проводов

Плохо работает форсунка стеклоомывателя.

1. Электродвигатель стеклоомывателя
2. Форсунка и шланг стеклоомывателя

Не работает электродвигатель омывателя фар.

1. Переключатель омывателя фар
2. Электродвигатель омывателей фар
3. Таймер омывателя фар
4. Жгут проводов

Плохо работает форсунка омывателя фар.

1. Электродвигатель омывателей фар
2. Форсунка и шланг омывателя фар

WW-9

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

3. Комбинированный

переключатель
(стеклоочистителей)

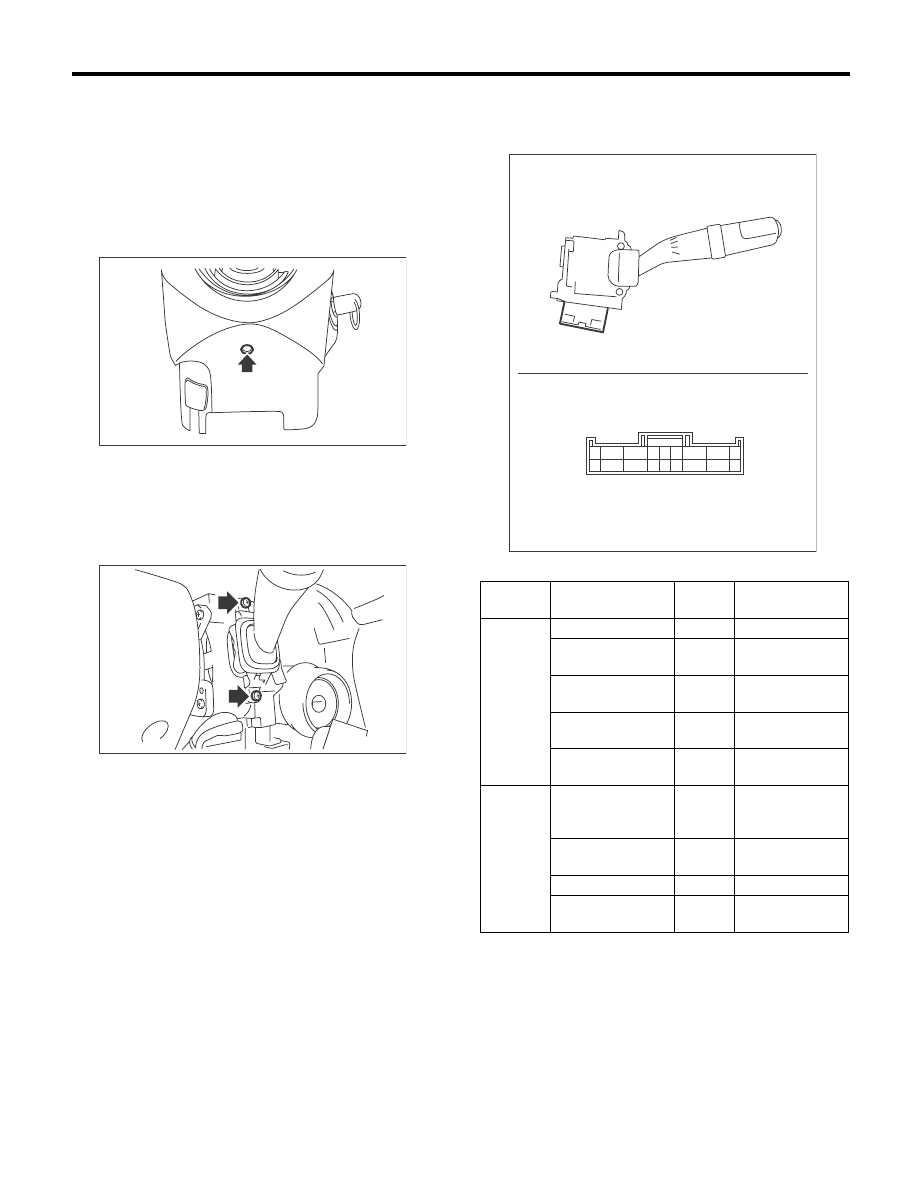

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Ослабьте винт и снимите нижний кожух ру-
левой колонки.

3) Снимите три крепежных винта верхнего ко-
жуха рулевой колонки.
4) Отсоедините разъем переключателя стек-
лоочистителя.
5) Ослабьте винт и снимите переключатель
стеклоочистителя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Проверьте проводимость между всеми клем-
мами разъема.

• Кроме модели KA

Если режимы проводимости не соответствуют
нормативным, замените переключатель.

WW-00431

WW-00300

 Положение

переключателя

Номер

клеммы

Нормативное

значение

Ветровое
стекло

OFF (ВЫКЛ)

7 и 16

Менее 1 Ома

INT (прерывистый

режим)

7 и 16

Менее 1 Ома

LO (низкая

скорость)

7 и 17

Менее 1 Ома

HI (высокая

 скорость)

8 и 17

Менее 1 Ома

Омыватель

включен

2 и 11

Менее 1 Ома

Заднее
стекло

OFF (ВЫКЛ)

2 и 10

10 и 12

2 и 12

1 MОм или более

INT (прерывистый

режим)

2 и 13

Менее 1 Ома

ON (ВКЛ)

2 и 10

Менее 1 Ома

Омыватель

включен

2 и 12

Менее 1 Ома

WW-00301

8

7

6 5 4

3

2

1

9

17

16 15 14 13 12

11 10

18
