Subaru Impreza (2008 год). Руководство - часть 659

AB(diag)-86

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем поясной лямки ремня безопасности.

Выявлена ли нена-
дежность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

2 ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЯ ПОЯСНОЙ ЛЯМКИ

РЕМНЯ БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
3) Подсоедините разъем (1Q) диагностического жгу-
та проводов Q к разъему (AB30).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2Q) диагностического жгута прово-
дов Q.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените преднатя-
житель поясной лям-
ки ремня безопаснос-
ти (правого). <См. SB-
13, УЗЕЛ РЕМЕНЯ
БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО СИДЕНЬЯ,
СНЯТИЕ, Ремни безо-
пасности передних
сидений.>

Переходите к ша-
гу 3.

3 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-

МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов.
3) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
4) Отсоедините разъем (AB24) от модуля боковой по-
душки безопасности (правой).
5) Отсоедините разъем (AB26) от преднатяжителя
ремня безопасности.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
8) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
9) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 19 — Масса кузова:
(3AG) № 17 — Масса кузова:

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-

ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 5.

5 ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-87

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

X: КДН 91 НЕИСПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой подушки-шторки безопасности неисправен.
• Неисправность модуля правой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

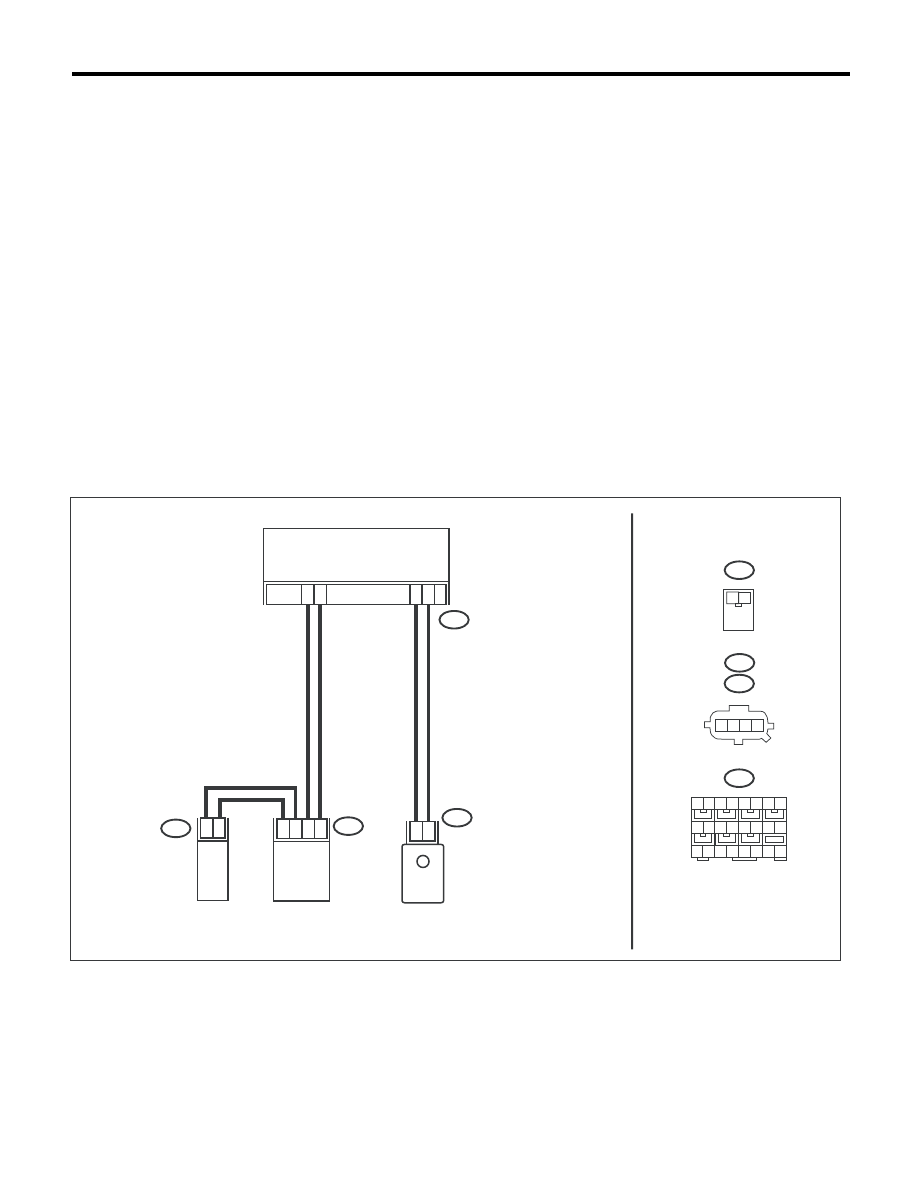

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB33

AB34

1 2 3 4

AB18

AB33

AB34

AB-01911

AB28

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ПРАВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

5 6 7 8

AB(diag)-88

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между бло-
ком управления системой подушек безопасности, моду-
лем правой подушки-шторки безопасности и датчиком
правой подушки-шторки безопасности.

Выявлена ли не-
надежность кон-
такта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB33) и подсоедините разъем
(1N) диагностического жгута проводов N к разъему (AB33).
3) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
4) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа систе-
мы подушек бе-
зопасности го-
рит в течение 6
секунд, а затем
гаснет?

Замените модуль пра-
вой подушки-шторки
безопасности. <См.
AB-22, Модуль подуш-
ки-шторки безопаснос-
ти.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ МОДУ-
ЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя пра-
вого ремня безопасности.
3) Отсоедините разъем (AB24) от модуля боковой по-
душки безопасности (правой).
4) Отсоедините разъем (AB30) от преднатяжителя пояс-
ной лямки ремня безопасности (правого).
5) Отсоедините резистор модуля подушки безопасности
от диагностического жгута проводов N.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока уп-
равления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического жгута
проводов AG к разъемам (AB6, AB17, AB18).
8) Измерьте сопротивление между разъемом (6AG) диа-
гностического жгута проводов AG и разъемом (2N) диа-
гностического жгута проводов N.

Разъемы и клеммы

(6AG) № 6 — (2N) № 1:
(6AG) № 8 — (2N) № 2:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ МОДУ-
ЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(6AG) диагностического жгута проводов AG.

Разъемы и клеммы

(6AG) № 6 — (6AG) № 8:

Составляет ли
величина сопро-
тивления 1 МОм
или более?

Переходите к шагу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ МОДУ-
ЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (6AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(6AG) № 6 — Масса кузова:
(6AG) № 8 — Масса кузова:

Составляет ли
величина сопро-
тивления 1 МОм
или более?

Переходите к шагу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-89

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУ-
ШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается
ли на дисплее
тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается
ли какой-либо
другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-43, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет
