AB(diag)-78

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 10 — Масса кузова:
(3AG) № 12 — Масса кузова:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. AB(diag)-43, Спи-
сок кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-79

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

T: КДН 65 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя правого ремня безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

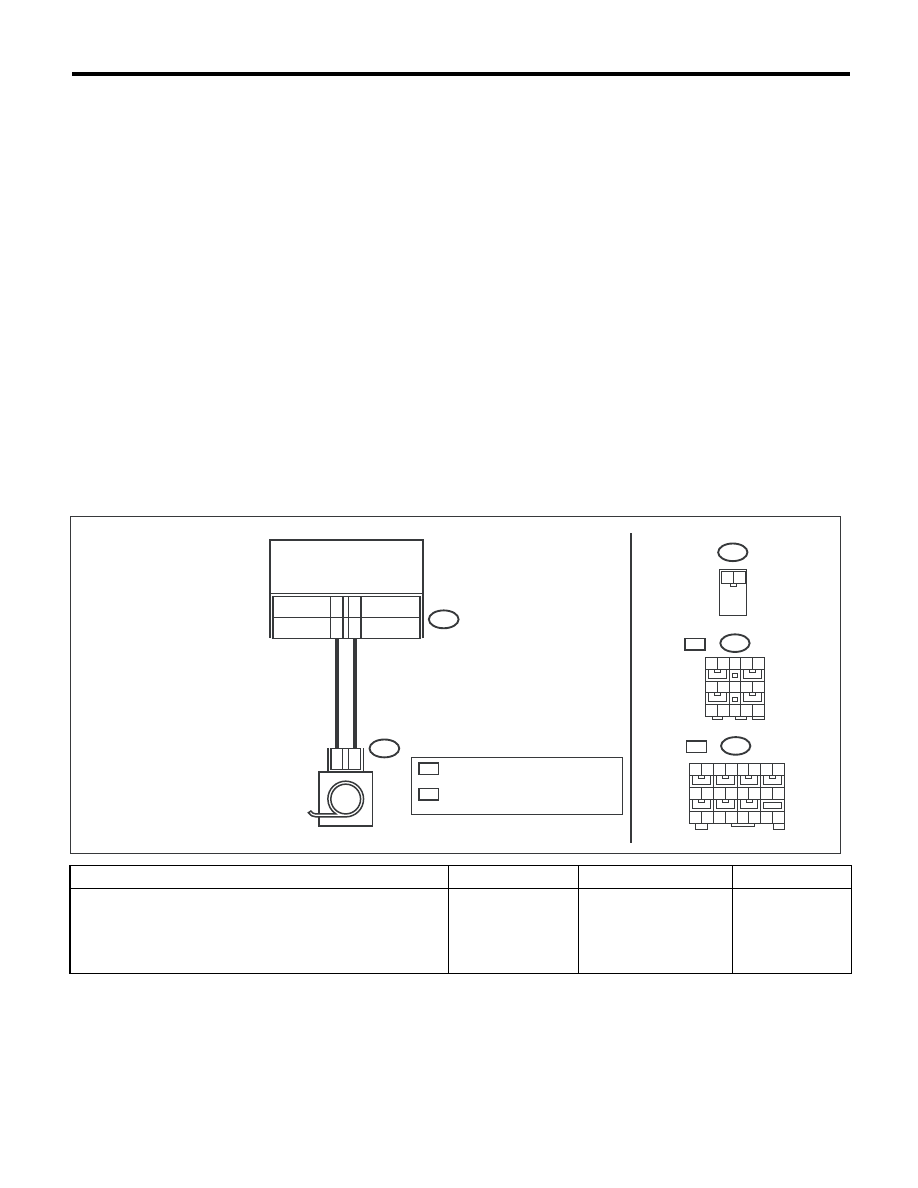

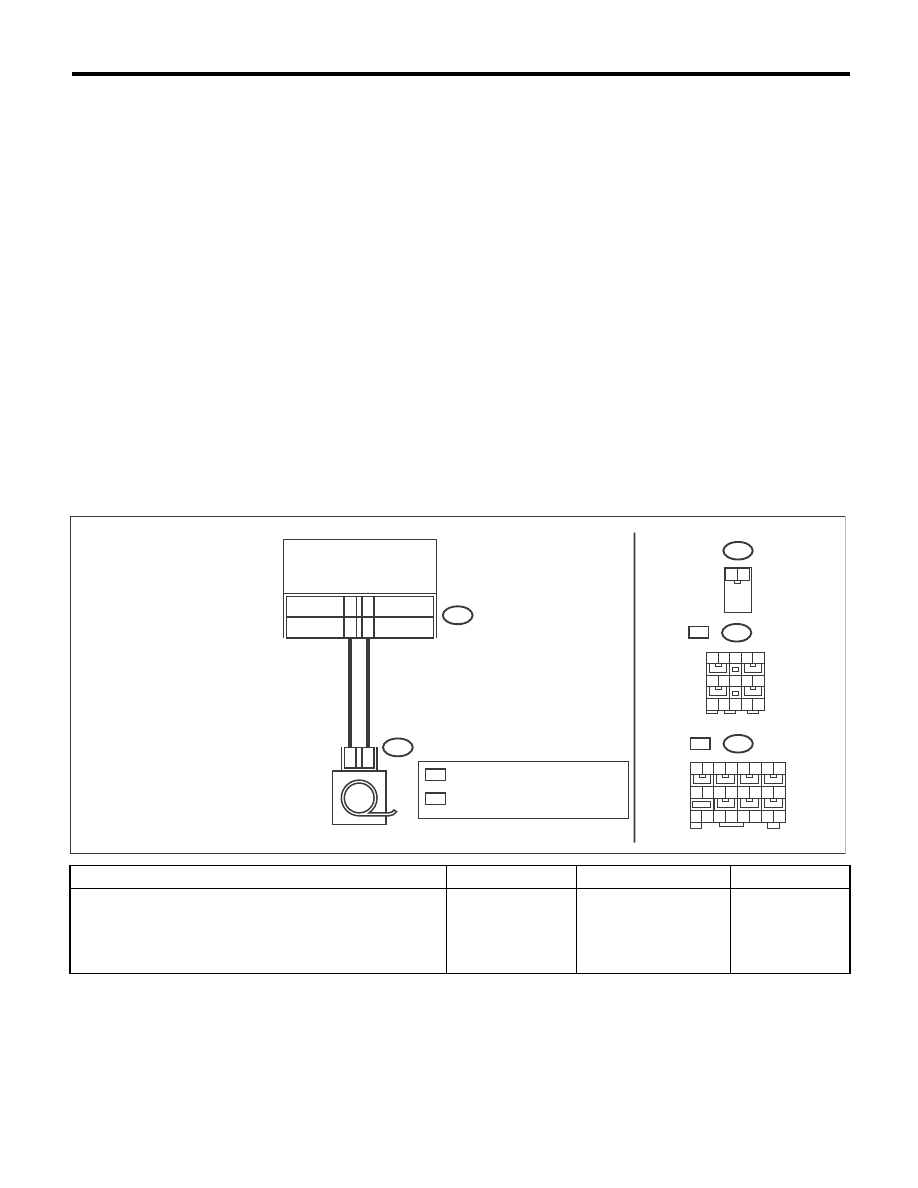

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем правого ремня безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

2

1

AB18

AB26

3

4

AB26

AB18

AB-01817

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

4

5

WS

OS

WS

OS

WS

:

OS

AB18

:

1 2 3 4

11 12 13 14 15

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

: МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК
  БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ
  БЕЗОПАСНОСТИ

5

6 7 8 9

10

5 6 7 8

10

9

AB(diag)-80

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB26).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа систе-
мы подушек безо-
пасности горит в
течение 6 секунд, а
затем гаснет?

Замените преднатяжи-
тель правого ремня бе-
зопасности. <См. SB-
13, Ремни безопаснос-
ти передних сидений.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема (2N) диагностического жгута прово-
дов N.
3) Отсоедините разъем (AB24) от модуля боковой по-
душки безопасности (правой).
4) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
5) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
8) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
9) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 20 (+) — Масса кузова (–):
(3AG) № 18 (+) — Масса кузова (–):

Составляет ли ве-
личина напряже-
ния менее 1 В?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-43, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-81

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

U: КДН 66 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя левого ремня безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем левого ремня безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

AB-01818

AB21

2

1

AB17

AB21

AB17

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

1 2 3 4

11 12 13 14 15

AB17

WS

OS

WS

:

OS

:

6

5

2

1

WS

OS

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ЛЕВЫЙ ПРЕДНАТЯЖИТЕЛЬ

: МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК
  БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ
  БЕЗОПАСНОСТИ

5

6 7 8 9

10

5 6 7 8

9 10
