Subaru Impreza (2008 год). Руководство - часть 656

AB(diag)-74

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем правого ремня безопасности.

Выявлена ли не-
надежность кон-
такта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАС-
НОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя пра-
вого ремня безопасности.
3) Подсоедините разъем (1N) диагностического жгута
проводов N к разъему (AB26).
4) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
5) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа систе-
мы подушек безо-
пасности горит в
течение 6 секунд,
а затем гаснет?

Замените преднатя-
житель правого рем-
ня безопасности.
<См. SB-13, Ремни
безопасности пере-
дних сидений.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопасности
от разъема (2N) диагностического жгута проводов N.
3) Отсоедините разъем (AB24) от модуля боковой по-
душки безопасности (правой).
4) Отсоедините разъем (AB30) от преднатяжителя пояс-
ной лямки ремня безопасности (правого).
5) Отсоедините разъем (AB33) от модуля правой подуш-
ки-шторки безопасности.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока уп-
равления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического жгута
проводов AG к разъемам (AB18, AB17, AB6).

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсоеди-
ните диагностический жгут проводов AH между разъема-
ми (AB6, AB17, AB18) и (1AG).
8) Измерьте сопротивление между разъемом (5AG) диа-
гностического жгута проводов AG и разъемом (2N) диа-
гностического жгута проводов N.

Разъемы и клеммы

(3AG) № 18 — (2N) № 2:
(3AG) № 20 — (2N) № 1:

Составляет ли ве-
личина сопротив-
ления менее
10 Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3AG) диагностического жгута проводов AG.

Разъемы и клеммы

(3AG) № 18 — (3AG) № 20:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-75

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 18 — Масса кузова:
(3AG) № 20 — Масса кузова:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУ-
ШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-76

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

S: КДН 62 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу в цепи преднатяжителя левого ремня бе-
зопасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

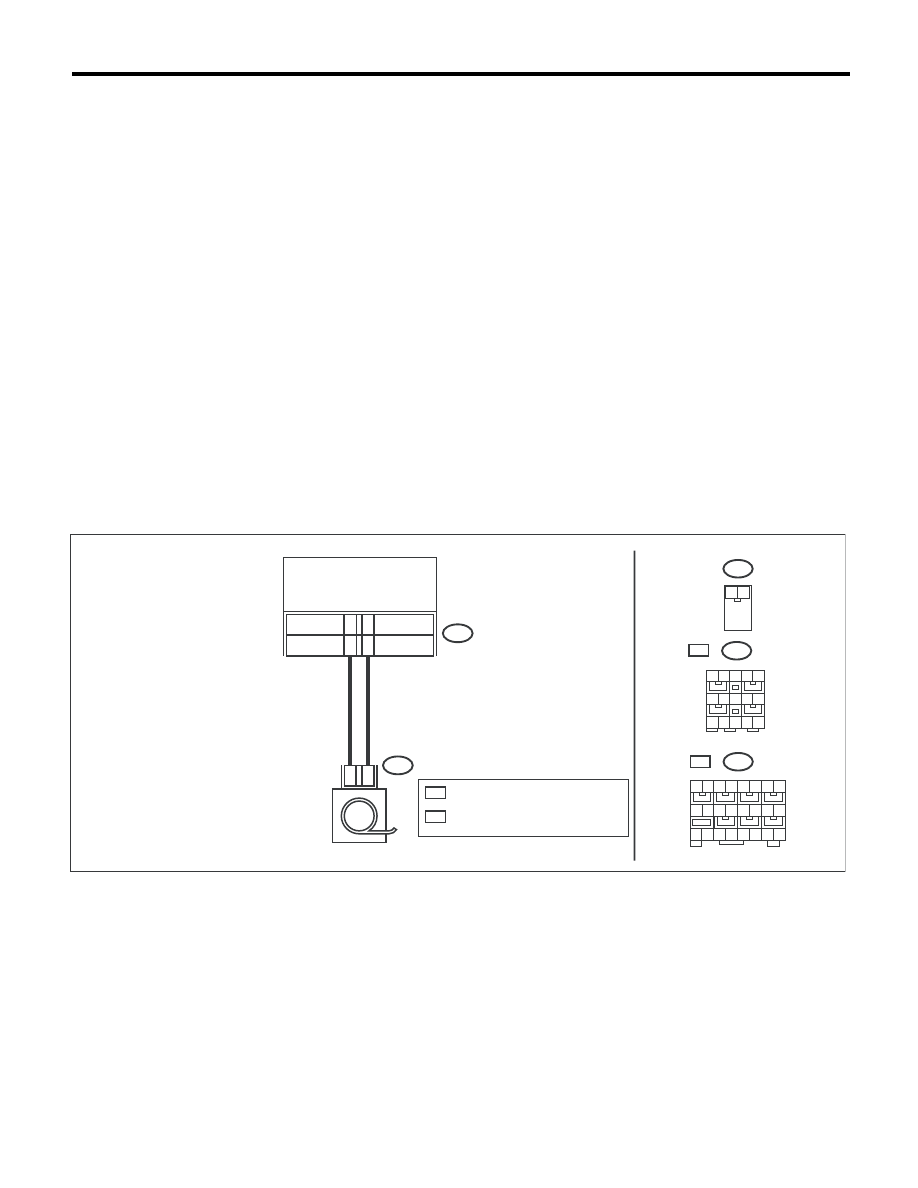

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01818

AB21

AB17

AB21

AB17

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

1 2 3 4

11 12 13 14 15

AB17

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ЛЕВЫЙ ПРЕДНАТЯЖИТЕЛЬ

: МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК
БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ
БЕЗОПАСНОСТИ

6 7 8 9

5 6 7 8

9 10

AB(diag)-77

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем левого ремня безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB21).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа системы
подушек безопас-
ности горит в тече-
ние 6 секунд, а за-
тем гаснет?

Замените преднатя-
житель левого ремня
безопасности. <См.
SB-13, Ремни безопас-
ности передних сиде-
ний.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема (2N) диагностического жгута прово-
дов N.
3) Отсоедините разъем (AB19) от модуля боковой по-
душки безопасности (левой).
4) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
5) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
7) Измерьте сопротивление между разъемом (3AG)
диагностического жгута проводов AG и разъемом (2N)
диагностического жгута проводов N.

Разъемы и клеммы

(3AG) № 12 — (2N) № 2:
(3AG) № 10 — (2N) № 1:

Составляет ли ве-
личина сопротив-
ления менее
10 Ом?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3AG) диагностического жгута проводов AG.

Разъемы и клеммы

(3AG) № 10 — (3AG) № 12:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.
