AB(diag)-90

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Y: КДН 92 НЕИСПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой подушки-шторки безопасности неисправен.
• Неисправность модуля левой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

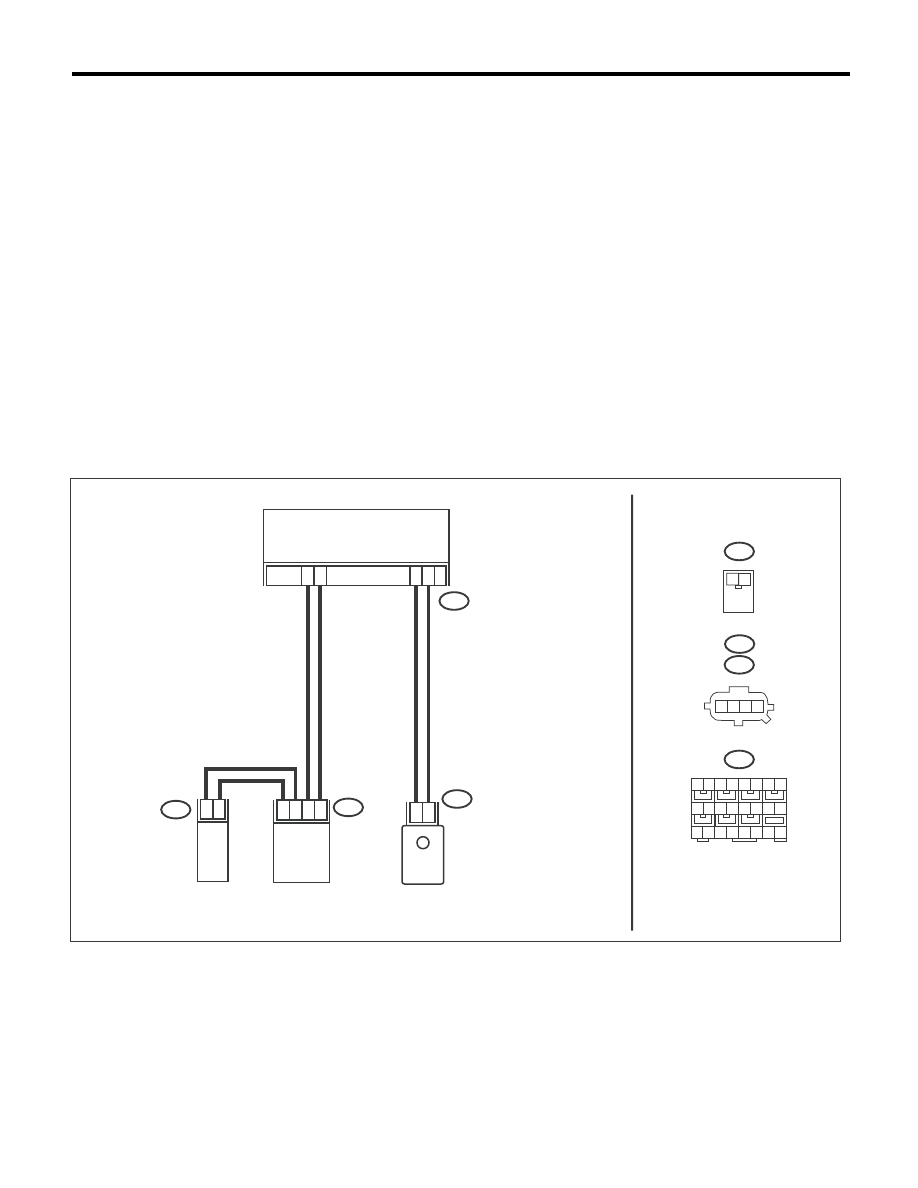

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB31

AB32

1 2 3 4

AB17

1

2

4

3

AB23

24

23

3

4

1

2

AB-01912

3

4

AB32

AB23

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

AB31

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

МОДУЛЬ ЛЕВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

5 6 7 8

10

9

AB(diag)-91

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем левой подушки-шторки безопасности и дат-
чиком левой подушки-шторки безопасности.

Выявлена ли нена-
дежность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB31) и подсоедините разъ-
ем (1N) диагностического жгута проводов N к разъему
(AB31).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените модуль ле-
вой подушки-шторки
безопасности. <См.
AB-22, Модуль по-
душки-шторки безо-
пасности.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB19) от модуля боковой по-
душки безопасности (левой).
4) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов N.
5) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
7) Измерьте сопротивление между разъемом (6AG)
диагностического жгута проводов AG и разъемом (2N)
диагностического жгута проводов N.

Разъемы и клеммы

(6AG) № 1 — (2N) № 2:
(6AG) № 3 — (2N) № 1:

Составляет ли вели-
чина сопротивления
менее 10 Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между клеммами разъема
(6AG) диагностического жгута проводов AG.

Разъемы и клеммы

(6AG) № 1 — (6AG) № 3:

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

5

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между разъемом (6AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(6AG) № 1 — Масса кузова:
(6AG) № 3 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-92

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-24, Блок
управления систе-
мой подушек безо-
пасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-93

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Z: КДН 95 НЕИСПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов правой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

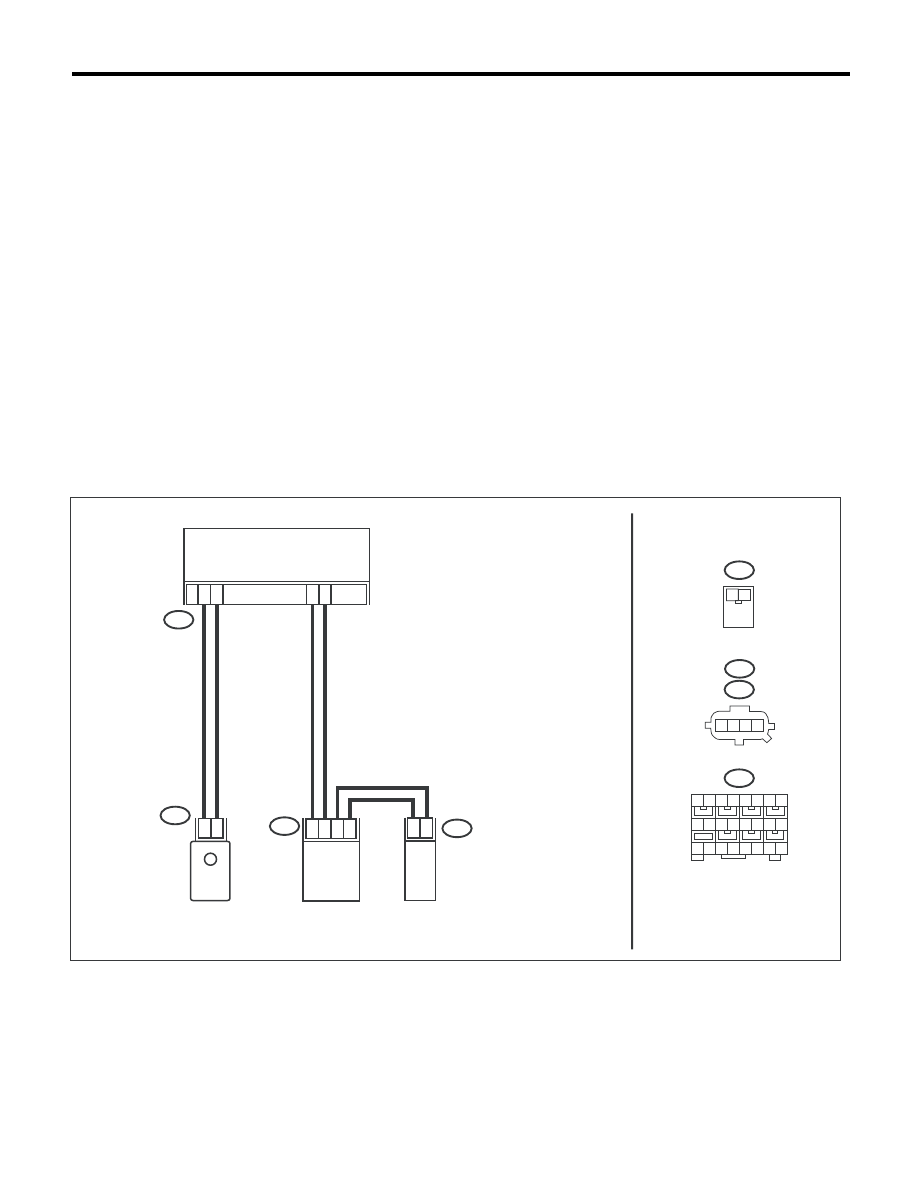

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB33

AB34

1 2 3 4

AB18

AB33

1

2

6

5

AB34

17

1

8

3

4

1

2

AB-01911

3

4

AB28

AB28

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ПРАВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

5 6 7 8

10

9
