Subaru Impreza (2008 год). Руководство - часть 617





AC-52

Воздуховод отопителя и вентиляции

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

26.Воздуховод отопителя

и вентиляции

A: СНЯТИЕ

1) Снимите панель приборов. <См. EI-47, СНЯ-
ТИЕ, Узел панели приборов.>

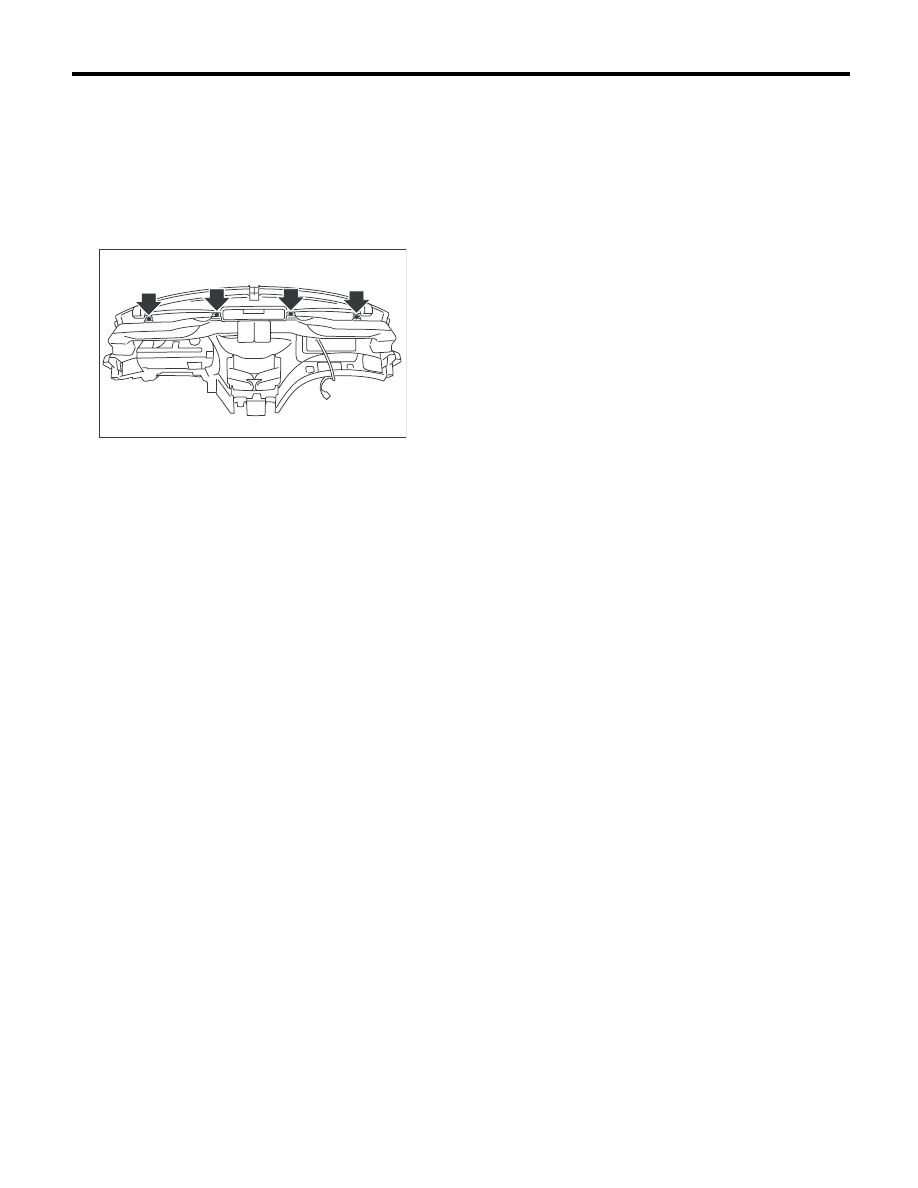

2) Отверните винты и снимите воздухоотвод
отопителя вентиляции.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-01755

AC-53

Фильтр кондиционера

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

27.Фильтр кондиционера

A: ЗАМЕНА

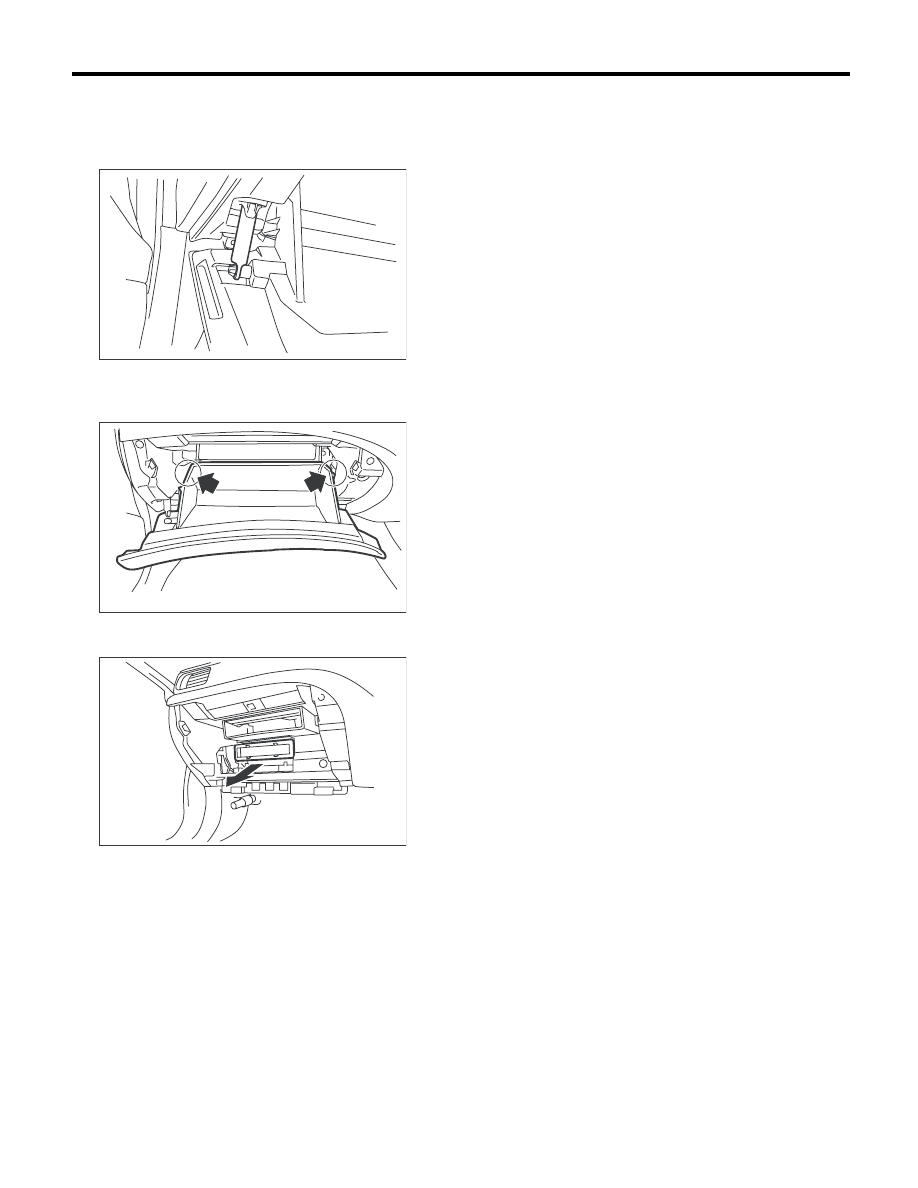

1) Снимите демпфер отделения для перчаток.

2) Снимите стопоры и потяните вперед узел
крышки отделения для перчаток, чтобы снять
его.

3) Высвободите лапки и снимите фильтр кон-
диционера.

4) Установка производится в порядке, обрат-
ном порядку снятия.

EI-01830

EI-01848

AC-01757

AC-54

Таблица общей диагностики

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

28.Таблица общей диагностики

A: ПРОВЕРКА

Признак неисправности

Порядок устранения

Электродвига-
тель вентиля-
тора салона

Не работает

Предохранитель
Реле электродвигателя вентилятора салона
Электродвигатель вентилятора салона
Резистор электродвигателя вентилятора салона (Кондиционер с ручным управлением)
Переключатель скоростных режимов вентилятора салона
Жгут проводов

Шум

Электродвигатель вентилятора салона

Компрессор

Не работает

Хладагент
Предохранитель
Реле кондиционера
Электромагнитная муфта
Компрессор
Датчик давления
Выключатель кондиционера
Переключатель скоростных режимов вентилятора салона
Жгут проводов

Шум

Клиновидный ремень
Электромагнитная муфта
Компрессор

Холодный воздух не подается

Хладагент
Клиновидный ремень
Электромагнитная муфта
Компрессор
Датчик давления
Шланг аспиратора
Реле вентилятора салона
Электродвигатель вентилятора салона
Выключатель кондиционера
Переключатель скоростных режимов вентилятора салона
Блок управления
Расширительный клапан
Испаритель
Привод заслонки воздушной смеси (Автоматический кондиционер)
Трос регулировки температуры (кондиционер с ручным управлением)
Жгут проводов
Короб отопителя
Воздуховод отопителя и вентиляции

Теплый воздух не подается

Охлаждающая жидкость двигателя
Шланг аспиратора
Привод заслонки воздушной смеси (Автоматический кондиционер)
Трос регулировки температуры (кондиционер с ручным управлением)
Переключатель скоростных режимов вентилятора салона
Сердцевина отопителя

Температура воздуха, поступа-
ющего через вентиляционные
решетки, не изменяется

Охлаждающая жидкость двигателя
Привод заслонки воздушной смеси (Автоматический кондиционер)
Трос регулировки температуры (кондиционер с ручным управлением)
Ручка регулировки температуры:
Жгут проводов (автоматический кондиционер)

Невозможно переключить на-
правления подачи воздуха

Привод заслонки режимов обдува (автоматический кондиционер)
Трос управления режимом обдува (автоматический кондиционер)
Выключатель MODE (автоматический кондиционер)
Жгут проводов (автоматический кондиционер)

Невозможность переключения
режимов воздухозаборника

Переключатель FRESH/RECIRC (автоматический кондиционер)
Привод заслонки FRESH/RECIRC (автоматический кондиционер)
Жгут проводов (автоматический кондиционер)
