AC-44

Шланги и трубки

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

18.Шланги и трубки

A: СНЯТИЕ

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь посто-
ронних предметов.
1) Отсоедините провод массы от аккумулято-
ра.
2) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-26,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>

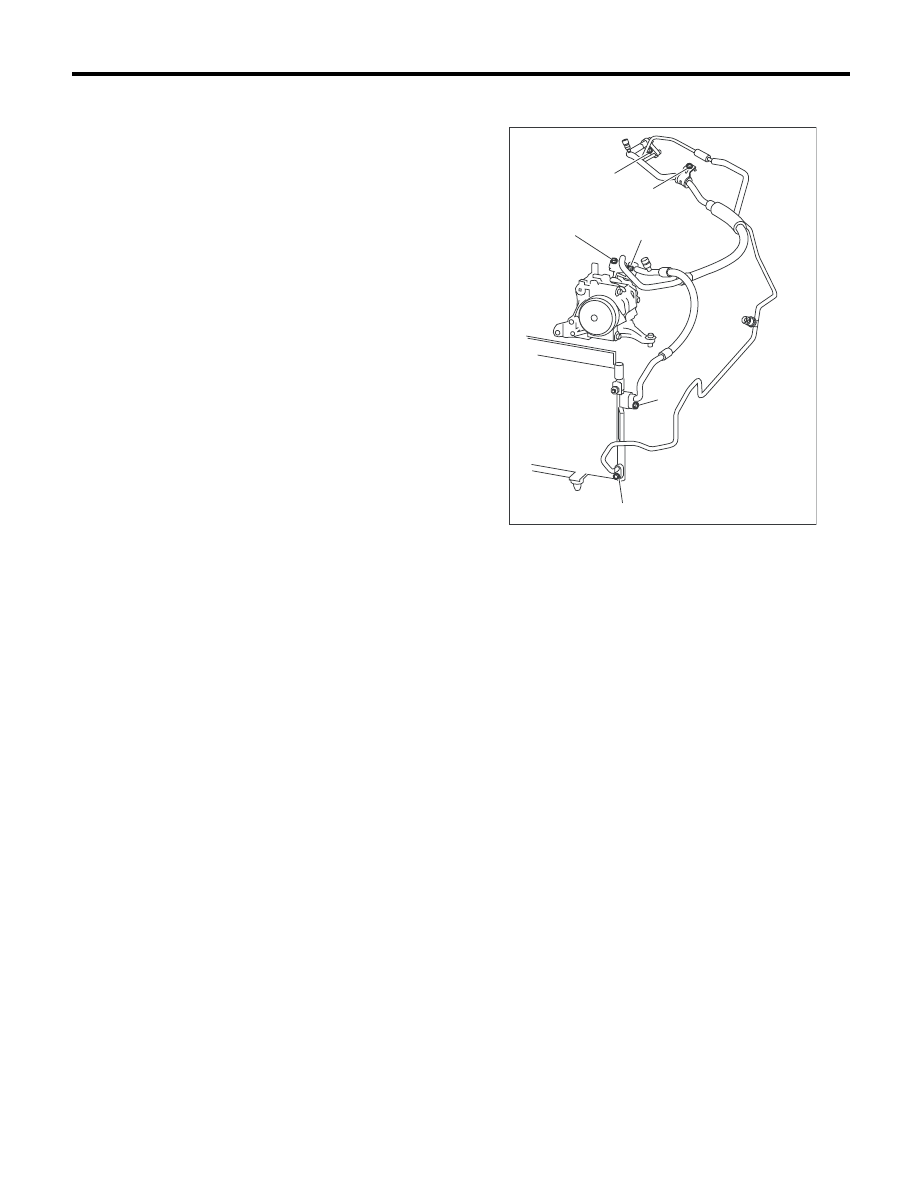

3) Снимите монтажный болт блока испарителя
(A) и болт кронштейна шланга низкого давле-
ния (B).
4) Отверните болты крепления шланга низкого
давления (C).
5) Отсоедините шланг низкого давления от
блока испарителя.
6) Отсоедините шланг низкого давления от
компрессора.
7) Снимите шланг низкого давления с автомо-
биля.
8) Отверните болт крепления шланга высокого
давления (D).
9) Отсоедините шланг высокого давления от
компрессора.
10) Отсоедините шланг высокого давления от
конденсатора.
11) Снимите шланг высокого давления с авто-
мобиля.
12) Отверните болт крепления трубки высоко-
го давления (E).

13) Снимите трубку высокого давления с авто-
мобиля.

B: УСТАНОВКА

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь посто-
ронних предметов.
1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Заправьте систему хладагентом.
<См. AC-27, ПРОЦЕДУРА, Порядок заправки
хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-15, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.>

C: ПРОВЕРКА

Проверьте шланги на предмет трещин, повреж-
дений или вздутий. В случае обнаружения не-
исправностей замените их новыми.

AC-01808

(D)

(D)

(C)

(E)

(B)

(A)

AC-45

Реле и предохранители

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

19.Реле и предохранители

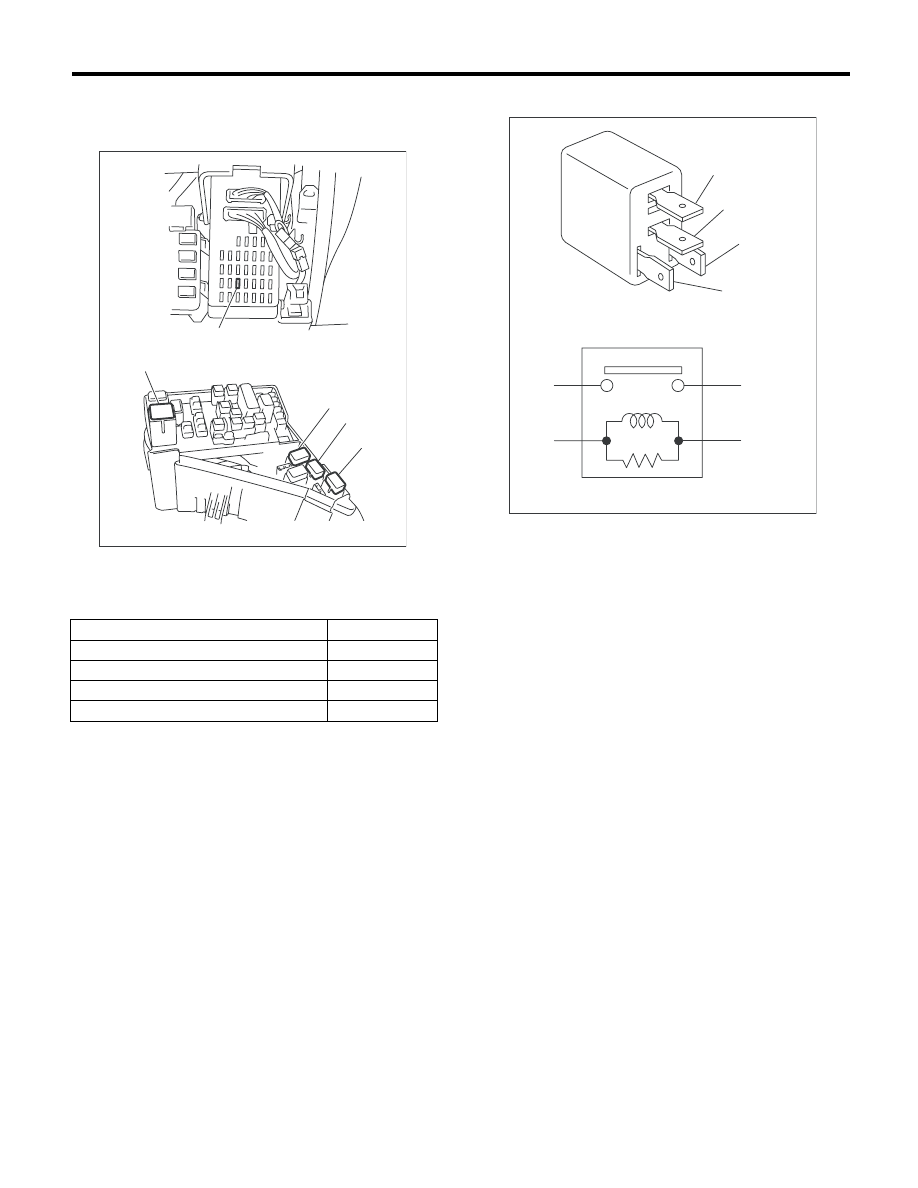

A: РАСПОЛОЖЕНИЕ

B: ПРОВЕРКА

При подаче напряжения аккумуляторной бата-
реи на клеммы (3) и (4), проверьте проводи-
мость между клеммами (1) и (2).
Если цепь неисправна, замените реле новым.

(1) Распределительная коробка

(2) Блок главных предохранителей

Реле 1 главного вентилятора

(A)

Реле 2 основного вентилятора

(B)

Реле вспомогательного вентилятора

(C)

Реле кондиционера воздуха

(D)

Предохранитель кондиционера

(E)

(E)

(1)

(2)

(A)

(D)

(C)

(B)

AC-01570

(3) — (4): Проводимость есть

(1) — (2): Проводимость отсутствует

AC-00641

(1)

(1)

(2)

(2)

(3)

(3)

(4)

(4)

AC-46

Датчик давления (на три положения)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

20.Датчик давления (на три положения)

A: ПРОВЕРКА

1) Присоедините комплект манометра коллектора к сервисному клапану на стороне высокого дав-
ления.
2) Отсоедините разъем жгута проводов датчика давления.
3) Включите кондиционер и проверьте рабочее давление датчика, поворачивая компрессор (элек-
тромагнитная муфта) в положения ON/OFF. Режимы работы датчика показаны ниже.

ПРИМЕЧАНИЕ:
• Датчик высокого давления выключает компрессор (электромагнитную муфту), когда давление
хладагента становится чрезмерно высоким. Таким образом, предотвращается повреждение или
промерзание испарителя, трубок кондиционера и расширительного клапана.
• Датчик среднего давления эффективно регулирует выходную мощность вентилятора радиатора,
определяя повышенную или пониженную нагрузку в нормальном режиме работы.
• Датчик низкого давления выключает компрессор (электромагнитную муфту), когда давление
хладагента становится слишком низким. Этим предотвращается возможное заклинивание комп-
рессора при вращении.

(1) Датчик высокого давления

(7)

1470

±120 кПа

(14,99

±1,22 кг/см

2

,

213,15

±17,4 фунтов/кв. дюйм)

(10) ON (ВКЛ)

(2) Датчик среднего давления

(11) OFF (ВЫКЛ)

(3) Датчик низкого давления

(12) Диапазон работы компрессора

(4) 2350

±200 кПа (24,00±2,04 кг/см

2

,

340,7

±29,0 фунтов/кв. дюйм)

(8)

206

±30 кПа (2,10±0,31 кг/см

2

,

29,9

±4,3 фунта/кв. дюйм)

(13) Нерабочий диапазон работы

компрессора

(14) Низкое давление

(5) 2940

±200 кПа (29,98±2,04 кг/см

2

,

426,3

±29,0 фунтов/кв. дюйм)

(9)

177

±25 кПа (1,80±0,25 кг/см

2

,

25,7

±3,6 фунта/кв. дюйм)

(15) Высокое давление

(6) 1770

±100 кПа (18,05±1,02 кг/см

2

,

256,65

±14,5 фунтов/кв. дюйм)

AC-01433

(1)

(9)

(2)

(3)

(8)

(4)

(5)

(6)

(7)

(11)

(10)

(10)

(11)

(11)

(10)

(12)

(13)

(13)

(14)

(15)

AC-47

Датчик температуры наружного воздуха (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

21.Датчик температуры

наружного воздуха
(модель с автоматическим
кондиционером)

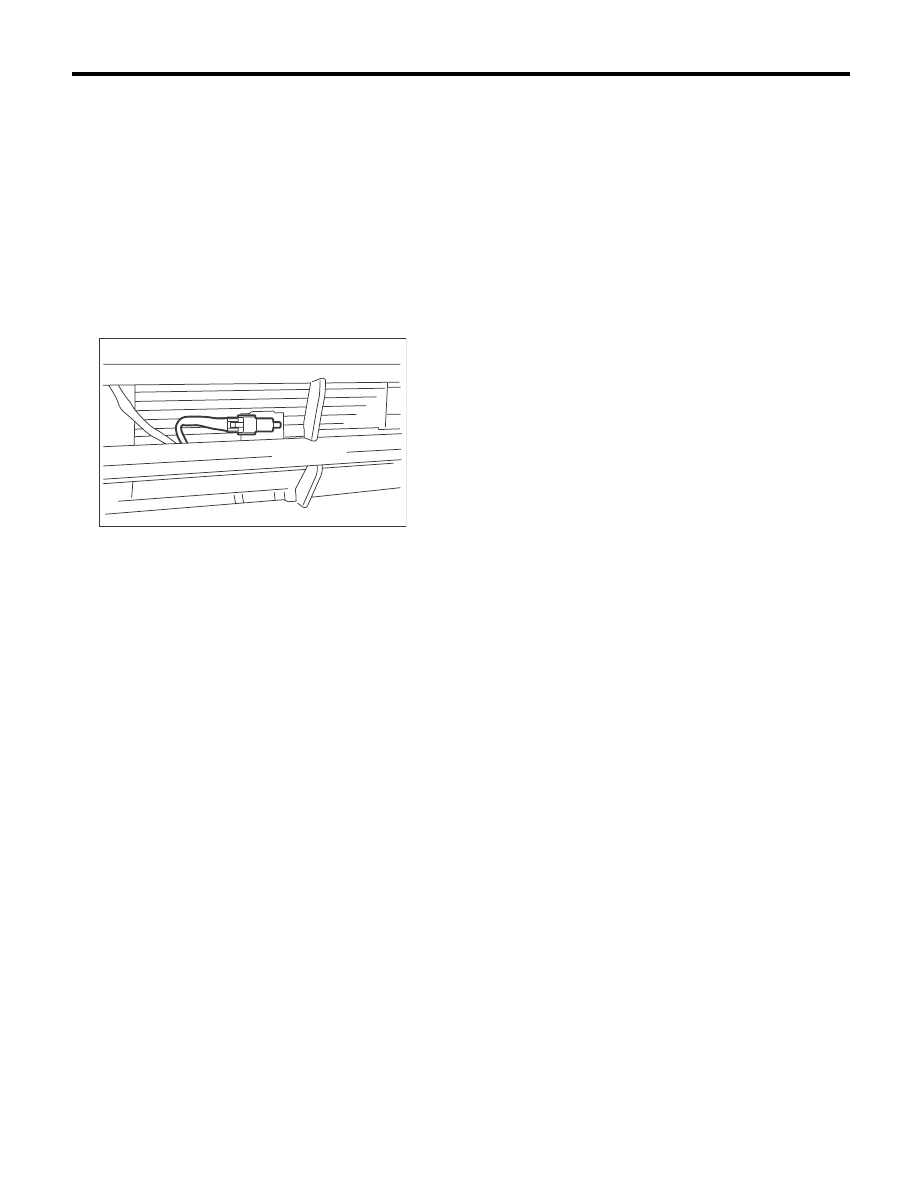

A: СНЯТИЕ

1) Откройте капот.
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините разъем датчика температуры
наружного воздуха.
4) Снимите датчик температуры наружного
воздуха с нижней панели радиатора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-30, ДАТЧИК ТЕМПЕРАТУРЫ НА-
РУЖНОГО ВОЗДУХА, Процедура диагностики
датчиков.>

AC-01749
