Subaru Impreza (2008 год). Руководство - часть 618

AC(diag)-2

Базовая процедура диагностики

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

НАЧАЛЬНЫЕ ПРОВЕРКИ.
1) Проведите предварительную проверку.
< См. AC(diag)-3, ПРОВЕРКА, Общие сведе-
ния.>
2) Проведите самодиагностику. < См.
AC(diag)-10, ПОРЯДОК РАБОТЫ, Диагнос-
тическая таблица самодиагностики.>

Осуществляется ли самоди-
агностика?

Переходите к ша-
гу 2.

<См. AC(diag)-
14КОНДИЦИОНЕР
ИЛИ СИСТЕМЫ САМО-
ДИАГНОСТИКИ НЕ РА-
БОТАЮТ, Диагностика
неисправностей систе-
мы кондиционирова-
ния воздуха.>

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОЙ ДЕТАЛИ.
Определите неисправную деталь, выпол-
нив процедуру самодиагностики.

Подтверждает ли система
самодиагностики неисправ-
ность детали?

Отремонтируйте
неисправную де-
таль в соответс-
твии с таблицей
диагностики.

Переходите к шагу 3.

ПРОВЕРКА ТЕМПЕРАТУРЫ ВОЗДУХА
В САЛОНЕ.
1) Переведите выключатель кондиционе-
ра в положение ON.
2) Переведите ручку регулировки темпе-
ратуры в положение максимального охлаж-
дения.
3) Проверьте, как изменилась температу-
ра воздуха в салоне.

Изменилась ли температура
воздуха в салоне?

Переходите к ша-
гу 4.

<См. AC(diag)-21, ТЕМ-
ПЕРАТУРА ВОЗДУХА
В САЛОНЕ НЕ ИЗМЕ-
НЯЕТСЯ ИЛИ МЕД-
ЛЕННЫЙ ОТКЛИК
СИСТЕМЫ КОНДИЦИ-
ОНИРОВАНИЯ ВОЗ-
ДУХА НА УПРАВЛЯЮ-
ЩИЕ КОМАНДЫ, Диа-
гностика
неисправностей систе-
мы кондиционирова-
ния воздуха.>

ПРОВЕРКА ОТКЛИКА СИСТЕМЫ КОНДИ-
ЦИОНИРОВАНИЯ.
Измените настройки температуры и про-
верьте отклик системы кондиционирова-
ния.

Отклик системы кондицио-
нирования быстрый?

Система конди-
ционирования ис-
правна.

AC(diag)-3

Общие сведения

2. Общие сведения

A: ОСТОРОЖНО

1) Никогда не подключайте аккумулятор в об-
ратной полярности.
• В противном случае, это может мгновенно
привести к неисправности блока управления
кондиционером.
2) Запрещается отсоединять клеммы аккуму-
ляторной батареи при работающем двигателе.
• В противном случае в генераторе будет со-
здаваться противо-ЭДС большой величины,
что может вызвать неисправность различного
электронного оборудования, например, блока
управления кондиционером.
3) Отсоединять разъемы датчиков и блока уп-
равления кондиционером разрешается только
после перевода выключателя зажигания в по-
ложение OFF.
• Блок управления автоматическим кондицио-
нером может быть поврежден.
4) Каждая деталь, связанная с системой кон-
диционирования воздуха, представляет собой
прецизионную деталь. Не роняйте эти детали.
5) Жгут проводов системы подушек безопас-
ности проложен рядом с панелью управления и
распределительным блоком кондиционера.

ОСТОРОЖНО:
• Запрещается использовать электричес-
кие контрольные приборы во время регули-
ровки жгута проводов системы подушек бе-
зопасности или разъемов.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности во время обслуживания панели
управления и распределительного блока
кондиционера.

B: ПРОВЕРКА

Перед проведением диагностики проверьте
следующие узлы и детали, которые могут яв-
ляться причиной неисправностей системы кон-
диционирования воздуха.

1. АККУМУЛЯТОР

1) Измерьте напряжение аккумулятора и удель-
ную плотность электролита.
Нормативное напряжение:

12 В

Удельная плотность электролита:

1,260 или более

2) Проверьте состояние предохранителей цепи
электропитания системы кондиционирования
воздуха и других предохранителей.
3) Проверьте состояние соединений жгута про-
водов и разъемов жгутов проводов.

2. ШЛАНГ АСПИРАТОРА

1) Переведите выключатель зажигания в поло-
жение ON и нажмите выключатель кондицио-
нера.
2) Переведите ручку регулировки температуры
в положение максимального обогрева.
3) Установите режим обдува “DEF” (обогрева-
тель ветрового стекла).
4) Переведите переключатель скоростных ре-
жимов вентилятора в положение “MAX”.

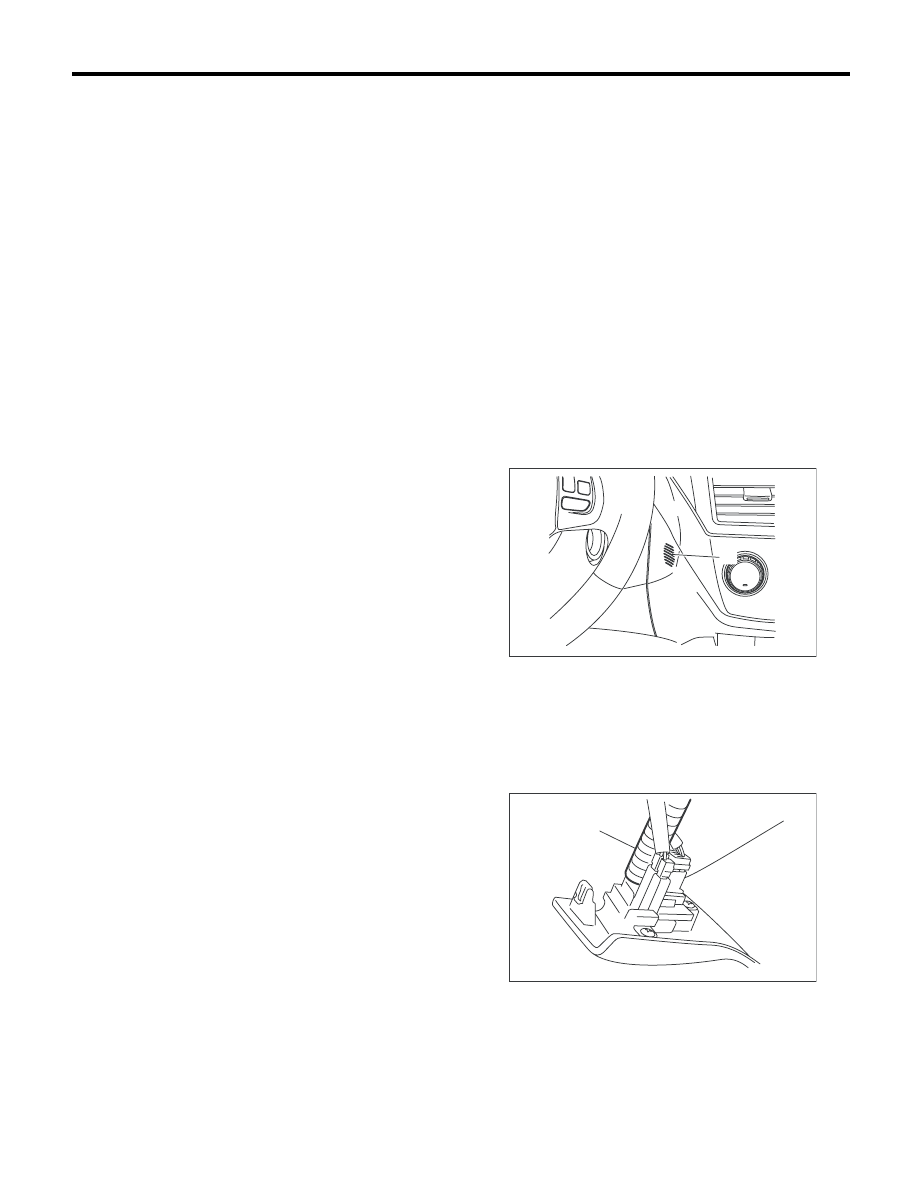

5) Поднесите полоску бумаги к всасывающему
отверстию (А) датчика температуры воздуха в
салоне, расположенному на нижней крышке
панели приборов со стороны водителя, и про-
верьте, перемещается ли полоска бумаги в сто-
рону отверстия, что свидетельствует о всасы-
вании воздуха в это отверстие.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы бумага не
попала в отверстие.

6) Если полоска бумаги вообще не перемещает-
ся, снимите нижнюю крышку панели приборов
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.> Проверьте надежность соединения
шланга аспиратора (А), датчик температуры
воздуха в салоне и блок отопителя, отремонти-
руйте их при необходимости.

AC-01714

(A)

AC-00810

(A)

AC(diag)-4

Общие сведения

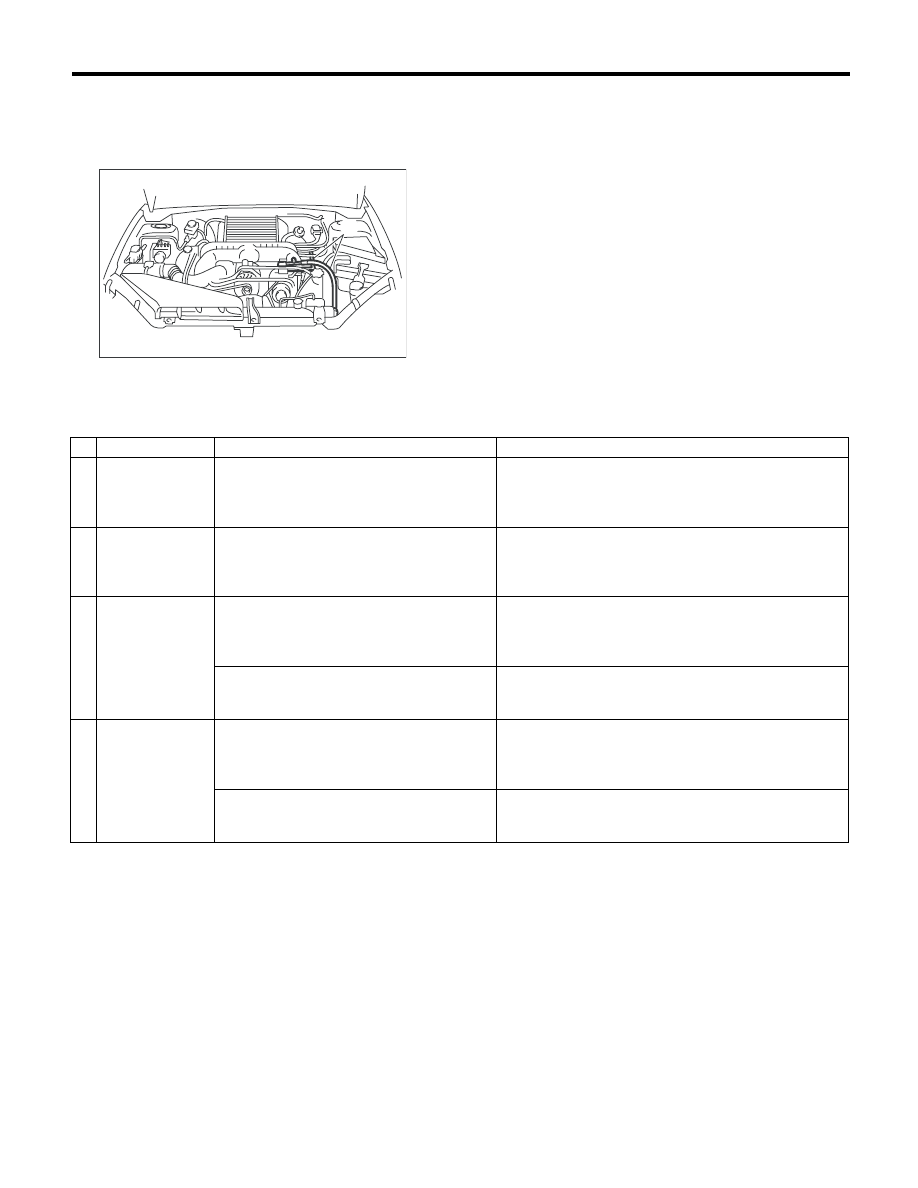

3. МАГИСТРАЛЬ КОНДИЦИОНЕРА

Проверьте соединение магистрали кондицио-
нера (A) и стороны низкого давления трубки
высокого давления.

4. МЕХАНИЗМ УПРАВЛЕНИЯ

1) Проверьте механизм заслонки режимов об-
дува.
2) Проверьте механизм заслонки воздушной
смеси.
3) Проверьте механизм заслонки FRESH/
RECIRC.

5. ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ УПРАВЛЕНИЯ

Запустите двигатель и прогрейте его до рабочей температуры.
1) Проверка при помощи выключателей и переключателей

(A)

AC-00811

№

Места проверок

Положение выключателя/переключателя

Стандартная реакция

Переключатель
режимов обдува

Переведите переключатель вправо.

Режим обдува переключается в следующей последо-
вательности AUTO

→ VENT → BI-LEVEL → HEAT →

DEF/HEAT

→ DEF при каждом повороте переключа-

теля.

Переключатель
скоростных ре-
жимов вентиля-
тора

Переведите переключатель вправо.

При каждом повороте переключателя, скорость вра-
щения вентилятора меняется в следующей последо-
вательности: OFF

→ AUTO → 1-я → 2-я → 3-я → 4-я →

5-я

→ 6-я → 7-я.

Переключатель
FRESH/RECIRC

Нажмите переключатель FRESH/RECIRC.

Воздухозаборник переключается в режиме RECIRC

→ FRESH → RECIRC при каждом нажатии этого пе-
реключателя. (Светодиод включается в режиме
RECIRC)

Нажмите и удерживайте переключатель
FRESH/RECIRC некоторое время. (0,7 се-
кунд или более)

Светодиод мигает дважды, и система переключает-
ся в положение AUTO.

Выключатель
кондиционера

Переведите выключатель кондиционера
в положение ON, а переключатель скоро-
стных режимов вентилятора в любое по-
ложение, кроме OFF.

Светодиод горит, компрессор работает.

Нажмите и удерживайте переключатель
FRESH/RECIRC некоторое время. (0,7 се-
кунд или более)

Светодиод мигает дважды, и система переключает-
ся в положение AUTO.

AC(diag)-5

Общие сведения

2) Проверка работы компрессора

3) Проверка органов управления системы освещения

Автоматичес-
кая функция
Операции вы-
полняются пос-
ледовательно,
начиная с 1).

1) Установите указанные ниже переклю-
чатели в режим AUTO.
• Переключатель режимов обдува
• Переключатель скоростных режимов
вентилятора
• Переключатель FRESH/RECIRC
• Выключатель кондиционера
2) Переведите ручку регулировки темпе-
ратуры до упора влево и установите тем-
пературу в режим максимального охлаж-
дения.

• Температура нагнетаемого воздуха: Режим COOL
• Частота вращения вентилятора: Max.
• Режим обдува: VENT
• Воздухозаборник: Режим RECIRC
• Компрессор: Режим AUTO

3) Медленно поверните ручку регулиров-
ки температуры вправо до положения
максимального обогрева.

• Температура нагнетаемого воздуха: COOL

→ HOT

• Частота вращения вентилятора: Режим AUTO
• Режим обдува: Режим AUTO
• Воздухозаборник: Режим AUTO
• Компрессор: Режим AUTO

4) Переведите ручку регулировки темпе-
ратуры вправо до положения максималь-
ного обогрева.

• Температура нагнетаемого воздуха: Режим HOT
• Частота вращения вентилятора: Max.
• Режим обдува: Режим HEAT
• Воздухозаборник: Режим FRESH
• Компрессор: Режим AUTO

Функция блоки-
ровки обогрева-
теля ветрового
стекла

Установите переключатель режимов об-
дува в положение DEF или DEF/HEAT.

• Температура нагнетаемого воздуха: Режим AUTO
• Частота вращения вентилятора: Режим AUTO
• Режим обдува: DEF или DEF/HEAT
• Воздухозаборник: Режим FRESH
• Компрессор: ON (ВКЛ)

Выключатель
обогревателя
заднего стекла

Нажмите выключатель обогревателя зад-
него стекла.

Светодиод включается?

№

Места проверок

Положение выключателя

Стандартная реакция

Компрессор

1) Переведите переключатель A/C в положение ON.
2) Установите переключатель скоростных режимов
вентилятора между режимами LO и HI.

Компрессор: ON (ВКЛ)

№

Места проверок

Положение выключателя

Стандартная реакция

Система осве-
щения

Переведите выключатель освещения в по-
ложение ON.

Включается освещение.
Если светодиод горит, его яркость уменьшится.

№

Места проверок

Положение выключателя/переключателя

Стандартная реакция
