VDC(diag)-30

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ VDC, КОНТРОЛЬНАЯ ЛАМПА

ОТКЛЮЧЕНИЯ СИСТЕМЫ VDC И КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ
VDC НЕ ВКЛЮЧАЮТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРИЗНАК НЕИСПРАВНОСТИ:
Если выключатель зажигания находится в положении ON (двигатель выключен), контрольная лам-
па системы VDC, предупреждающая лампа системы VDC и контрольная лампа отключения системы
VDC не горят.

ПРИМЕЧАНИЕ:
При удержании выключателя отключения системы VDC в нажатом положении в течение 10 секунд
или более контрольная лампа отключения системы VDC гаснет и больше не включается. При пово-
роте выключателя зажигания из положения OFF в положение ON, восстанавливается рабочее со-
стояние функции отключения.

C: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ABS НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРИЗНАК НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), предупреждаю-
щая лампа системы ABS и предупреждающая лампа системы помощи при подъеме в гору не вклю-
чаются.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КОНТРОЛЬНЫХ ЛАМП.
Переведите выключатель зажигания в положение
ON.

Включаются ли вскоре
после этого другие конт-
рольные лампы.

Переходите к ша-
гу 2.

Проведите само-
диагностику ком-
бинации приборов.

2

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ VDC.
Если двигатель не запускается, проверьте текущие
данные VDCCM с помощью Subaru Select Monitor.

Находится ли выходной
сигнал “VDC warning
light” в состоянии “ON”?

Переходите к ша-
гу 3.

Замените только
VDCCM.

3

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание ко-
дов диагностики неисправностей (КДН).>

Обнаружены ли неис-
правности в системе
LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 4.

4

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Комбинация приборов
исправна?

Замените только
VDCCM.

Устраните неис-
правность узла
комбинации при-
боров.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВКЛЮЧЕНИЯ ДРУГИХ ЛАМП.
Переведите выключатель зажигания в положение
ON. (двигатель выключен).

Включаются ли другие
предупреждающие лам-
пы?

Переходите к ша-
гу 2.

Проверьте ком-
бинацию прибо-
ров.

2

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-25, Считывание ко-
дов диагностики неисправностей (КДН).>

Отображается ли на
дисплее Subaru Select
Monitor какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание ко-
дов диагностики неисправностей (КДН).>

Обнаружены ли неис-
правности в системе
LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 4.

4

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Комбинация приборов
исправна?

Замените только
VDCCM.

Устраните неис-
правность узла
комбинации при-
боров.

VDC(diag)-31

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

D: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОМОЩИ ПРИ ПОДЪЕМЕ

В ГОРУ НЕ ВКЛЮЧАЕТСЯ

Для получения информации о процедуре диагностики смотрите раздел "Предупреждающая лампа
антиблокировочной системы ABS не включается". <См. VDC(diag)-30, ПРЕДУПРЕЖДАЮЩАЯ ЛАМ-
ПА СИСТЕМЫ ABS НЕ ВКЛЮЧАЕТСЯ, Схема включения предупреждающей лампы.>

E: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРИЗНАК НЕИСПРАВНОСТИ:
При запуске двигателя контрольная лампа системы ABS и контрольная лампа системы помощи при
подъеме в гору продолжает гореть.

F: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ VDC НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРИЗНАК НЕИСПРАВНОСТИ:
При запуске двигателя, контрольная лампа системы VDC продолжает гореть.

G: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОМОЩИ ПРИ ПОДЪЕМЕ В

ГОРУ НЕ ВЫКЛЮЧАЕТСЯ

Для получения информации о процедуре диагностики смотрите раздел "Предупреждающая лампа
антиблокировочной системы ABS не выключается". <См. VDC(diag)-31, ПРЕДУПРЕЖДАЮЩАЯ
ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ, Схема включения предупреждающей лампы.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-25, Считывание
кодов диагностики неисправностей (КДН).>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Комбинация приборов ис-
правна?

Замените только
VDCCM.

Отремонтируйте
комбинацию при-
боров.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-25, Считывание
кодов диагностики неисправностей (КДН).>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Комбинация приборов ис-
правна?

Замените только
VDCCM.

Отремонтируйте
комбинацию при-
боров.

VDC(diag)-32

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

H: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ VDC

И КОНТРОЛЬНАЯ ЛАМПА ОТКЛЮЧЕНИЯ СИСТЕМЫ VDC
НЕ ВЫКЛЮЧАЮТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
• Неисправность двигателя
• Короткое замыкание выключателя системы VDC.
ПРИЗНАК НЕИСПРАВНОСТИ:
При запуске двигателя, контрольная лампа отключения системы VDC продолжает гореть.

ПРИМЕЧАНИЕ:
При удержании выключателя отключения системы VDC в нажатом положении в течение 10 секунд
или более контрольная лампа отключения системы VDC гаснет и больше не включается. При пово-
роте выключателя зажигания из положения OFF в положение ON, восстанавливается рабочее со-
стояние функции отключения.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-25, Считывание
кодов диагностики неисправностей (КДН).>

Отображается ли на дисплее
Subaru Select Monitor какой-ли-
бо КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Переходите к
шагу 2.

2

ПРОВЕРКА ДВИГАТЕЛЯ.

Горит ли контрольная лампа
обнаружения неисправностей?

Устраните неисправ-
ность двигателя.

Переходите к
шагу 3.

3

ПРОВЕРКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
Прогрейте двигатель и проверьте, изменилось
ли состояние предупреждающей лампы систе-
мы VDC и контрольной лампы отключения сис-
темы VDC.

Если температура охлаждаю-
щей жидкости двигателя
слишком низкая, загораются
предупреждающая лампа сис-
темы VDC и контрольная лам-
па отключения системы VDC.
Гаснут ли лампы после прогре-
ва двигателя?

Нормальная работа

Переходите к
шагу 4.

4

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОТКЛЮЧЕНИЯ
СИСТЕМЫ VDC.
Снимите и проверьте выключатель отключе-
ния системы VDC.

Исправен ли выключатель от-
ключения системы VDC?

Переходите к шагу 5. Замените вы-

ключатель от-
ключения сис-
темы VDC.

5

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправнос-
ти в системе LAN?

Проведите диагнос-
тику в соответствии
с КДН для системы
LAN.

Переходите к
шагу 6.

6

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Комбинация приборов исправ-
на?

Замените только
VDCCM.

Отремонтируй-
те комбина-
цию приборов.

VDC(diag)-33

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

I:

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ
НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Короткое замыкание в цепи предупреждающей лампы тормозной системы.
• Неисправность датчика/разъема
ПРИЗНАК НЕИСПРАВНОСТИ:
Предупреждающая лампа тормозной системы продолжает гореть после запуска двигателя, хотя
стояночный тормоз выключен.

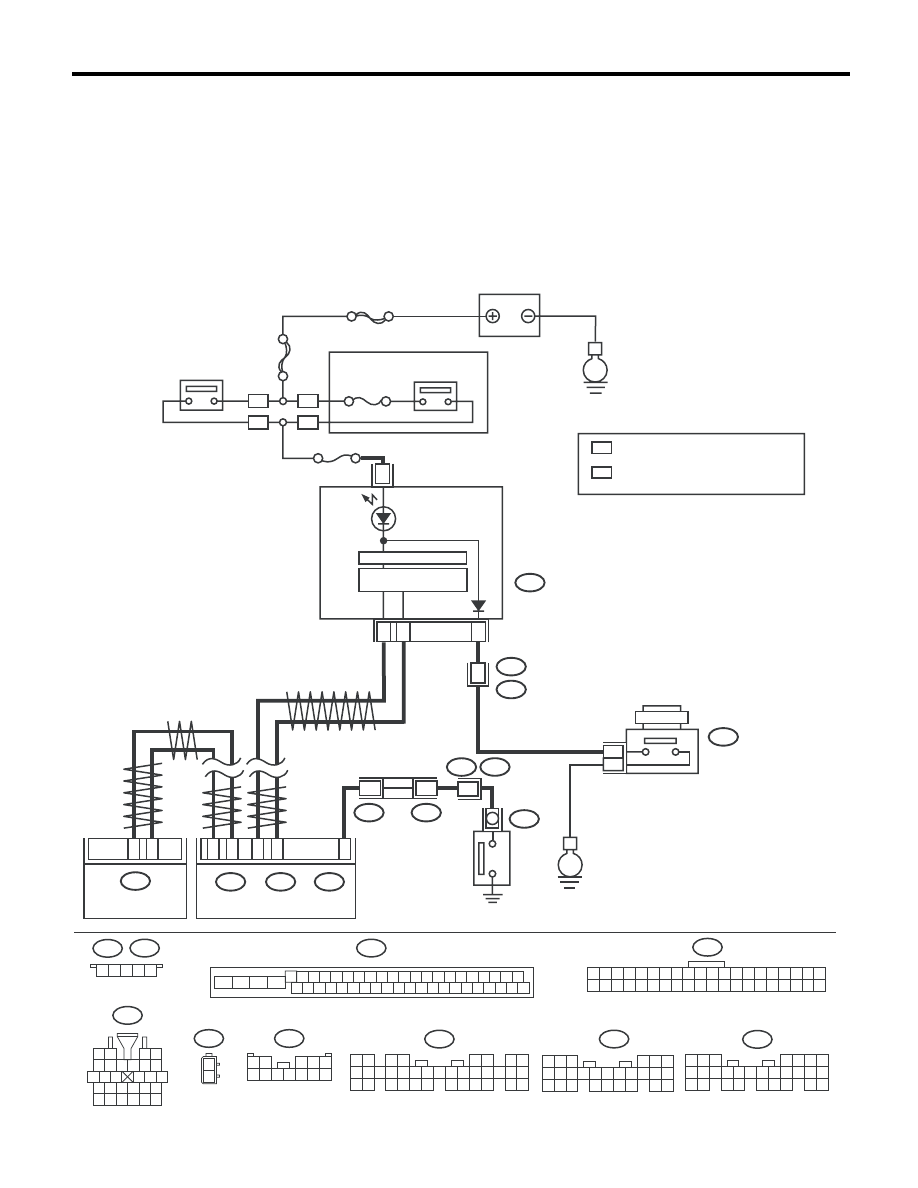

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

VDC00564

B310

i3

B16

1 2

3 4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

23

22

25

24

i10

E

ГЛАВНЫЙ SBF

SBF-6

E

No.5

35

10

B310

B38

B99

B16

i3

R4

R3

i10

VDCCM & H/U

B3

B9

A1

A9

C15

2

27

26

8

24

1
2

20A

WP

OP

WP

OP

WP

i84

A:

B280

B:

B281

B438

B437

C:

1
2

B99

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i84

A:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

B280

B:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

OP

3

3

5

1 2

3 4 5

6 7 8 9 10 11 12

1 2 3 4 5

B437

B438

КОМБИНАЦИЯ
ПРИБОРОВ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

МИКРОКОМПЬЮТЕР

ПРИЕМОПЕРЕДАТЧИК

CAN

ПРЕДУПРЕЖДАЮЩАЯ
ЛАМПА СТОЯНОЧНОГО
ТОРМОЗА/УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

АККУМУЛЯТОР

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО ТОРМОЗА

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
