Subaru Impreza (2008 год). Руководство - часть 540

VDC(diag)-22

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.

Находится ли выклю-
чатель зажигания в
положении ON?

Переходите к
шагу 2.

Переведите выклю-
чатель зажигания в
положение ON, и при
помощи Subaru Select
Monitor выберите ре-
жим VDC.

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте напряжение аккумулятора.

Составляет ли вели-
чина напряжения 11 В
или более?

Переходите к
шагу 3.

Осуществите заряд-
ку или замените ак-
кумулятор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Выявлена ли нена-
дежность контакта в
клеммах аккумулято-
ра?

Отремонтируй-
те или затяните
клемму аккуму-
лятора.

Переходите к шагу 4.

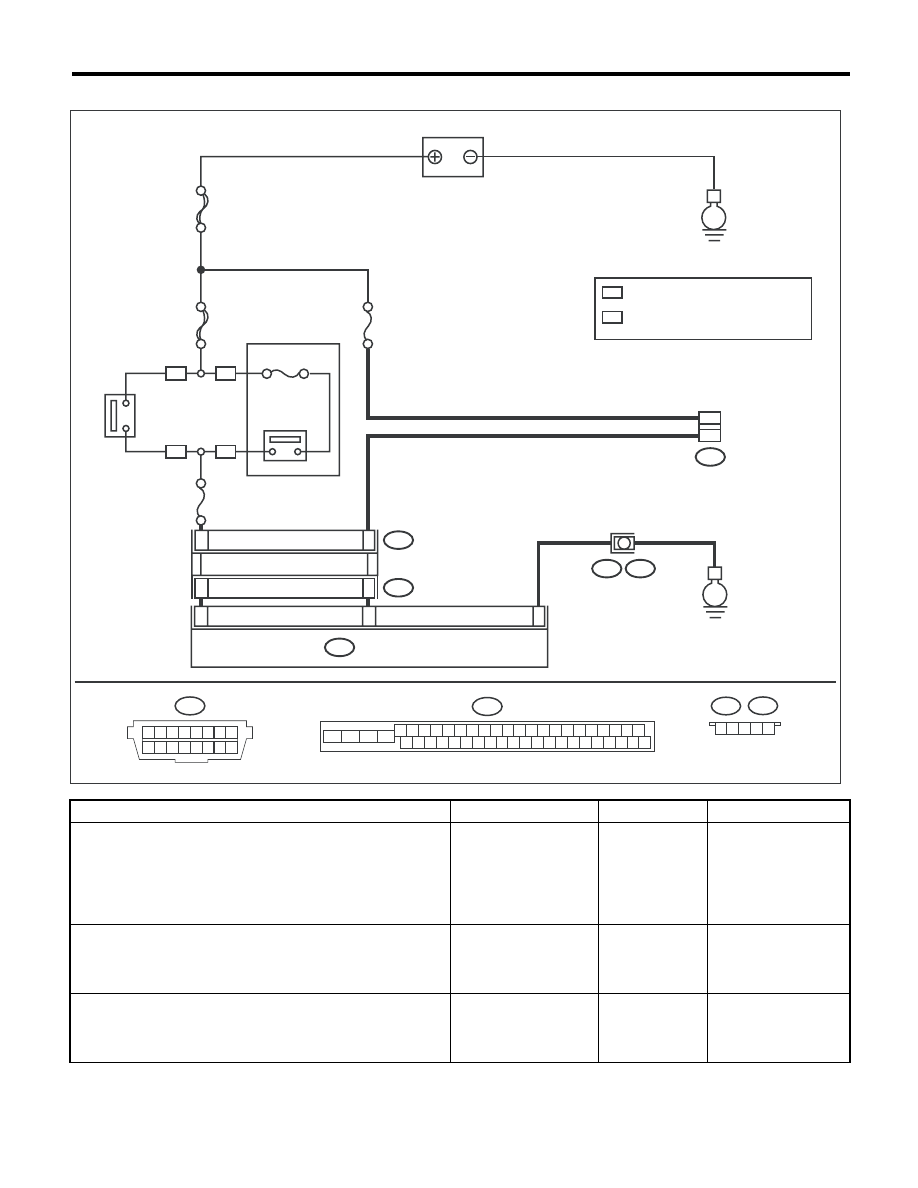

VDC00563

7

2

8

ГЛАВНЫЙ SBF

SBF-6

No.33

20A

No.13

B310

B435

B248

B247

B439

VDCCM & H/U

E

25

B40

7

16

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

WP

1

4

1

4

OP

WP

OP

OP

WP

1 2 3 4 5

B435

B439

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

РАЗЪЕМ

ПЕРЕДАЧИ

ДАННЫХ

АККУМУЛЯТОР

VDC(diag)-23

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR
1) Переведите выключатель зажигания в положение
ON.
2) Используя Subaru Select Monitor, проверьте, осу-
ществляется ли обмен данными с другими системами
в нормальном режиме.

Отображается ли на-
звание системы на
дисплее Subaru Select
Monitor?

Переходите к
шагу 8.

Переходите к шагу 5.

5

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем VDCCM&H/U.
3) Переведите выключатель зажигания в положение
ON.
4) Проверьте, осуществляется ли обмен данными с
другими системами в нормальном режиме.

Отображается ли на-
звание системы на
дисплее Subaru Select
Monitor?

Замените
VDCCM&H/U.
<См. VDC-7,
Блок управле-
ния системы
VDC и гидрав-
лический блок
управления
(VDCCM&H/U).>

Переходите к шагу 6.

6

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ МЕЖ-
ДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И РАЗЪЕМОМ
ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы VDCCM&H/U, ECM и TCM.
3) Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли вели-
чина сопротивления 1
МОм или более?

Переходите к
шагу 7.

Устраните неисправ-
ность в жгуте прово-
дов и разъемах меж-
ду каждым блоком
управления и разъ-
емом канала переда-
чи данных.

7

ПРОВЕРКА ВЫХОДНЫХ СИГНАЛОВ VDCCM&H/U.
1) Переведите выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом канала пе-
редачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к
шагу 8.

Устраните неисправ-
ность в жгуте прово-
дов и разъемах меж-
ду каждым блоком
управления и разъ-
емом канала переда-
чи данных.

8

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
VDCCM&H/U И РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ
ДАННЫХ.
Измерьте сопротивление между разъемом VDCCM&H/
U и разъемом канала передачи данных.

Разъемы и клеммы

(B310) № 7 — (B40) № 7:

Составляет ли величи-
на сопротивления ме-
нее 0,5 Ом?

Переходите к
шагу 9.

Устраните неисправ-
ность в жгуте прово-
дов и разъеме между
блоком управления и
гидравлическим бло-
ком управления сис-
темы VDC и разъ-
емом канала переда-
чи данных.

9

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА VDCCM&H/U.
Переведите выключатель зажигания в положение
OFF.

Вставлен ли разъем
VDCCM&H/U в
VDCCM&H/U до фик-
сации на нем зажима?

Переходите к
шагу 10.

Вставьте разъем
VDCCM&H/U в
VDCCM&H/U.

10 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.

1) Переведите выключатель зажигания в положение
ON. (двигатель выключен).
2) Измерьте напряжение электропитания зажигания
между разъемом VDCCM&H/U зажигания и массой ку-
зова.

Разъемы и клеммы

(B310) № 28 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 — 15 В?

Переходите к
шагу 11.

Устраните разрыв
цепи в жгуте прово-
дов между
VDCCM&H/U и акку-
мулятором.

Шаг

Проверка

Да

Нет

VDC(diag)-24

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

11 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ

VDCCM&H/U И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Измерьте сопротивление в жгуте проводов между
разъемом VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 25 — Масса кузова:

Составляет ли величи-
на сопротивления ме-
нее 0,5 Ом?

Переходите к
шагу 12.

Устраните разрыв в
жгуте проводов цепи
массы между
VDCCM&amp;H/U, а
также ненадеж-
ность контактов в
разъеме.

12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМЕ.

Выявлена ли нена-
дежность контакта в
цепи электропитания
блока управления, в
цепи массы и в разъ-
еме канала передачи
данных?

Устраните не-
исправность в
разъеме.

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Шаг

Проверка

Да

Нет

VDC(diag)-25

Считывание кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

7. Считывание кодов

диагностики
неисправностей (КДН)

A: ПОРЯДОК РАБОТЫ

Подробная информация о считывании КДН
приведена в разделе “Subaru Select Monitor”.
<См. VDC(diag)-16, Subaru Select Monitor.>
