Subaru Impreza (2008 год). Руководство - часть 543

VDC(diag)-34

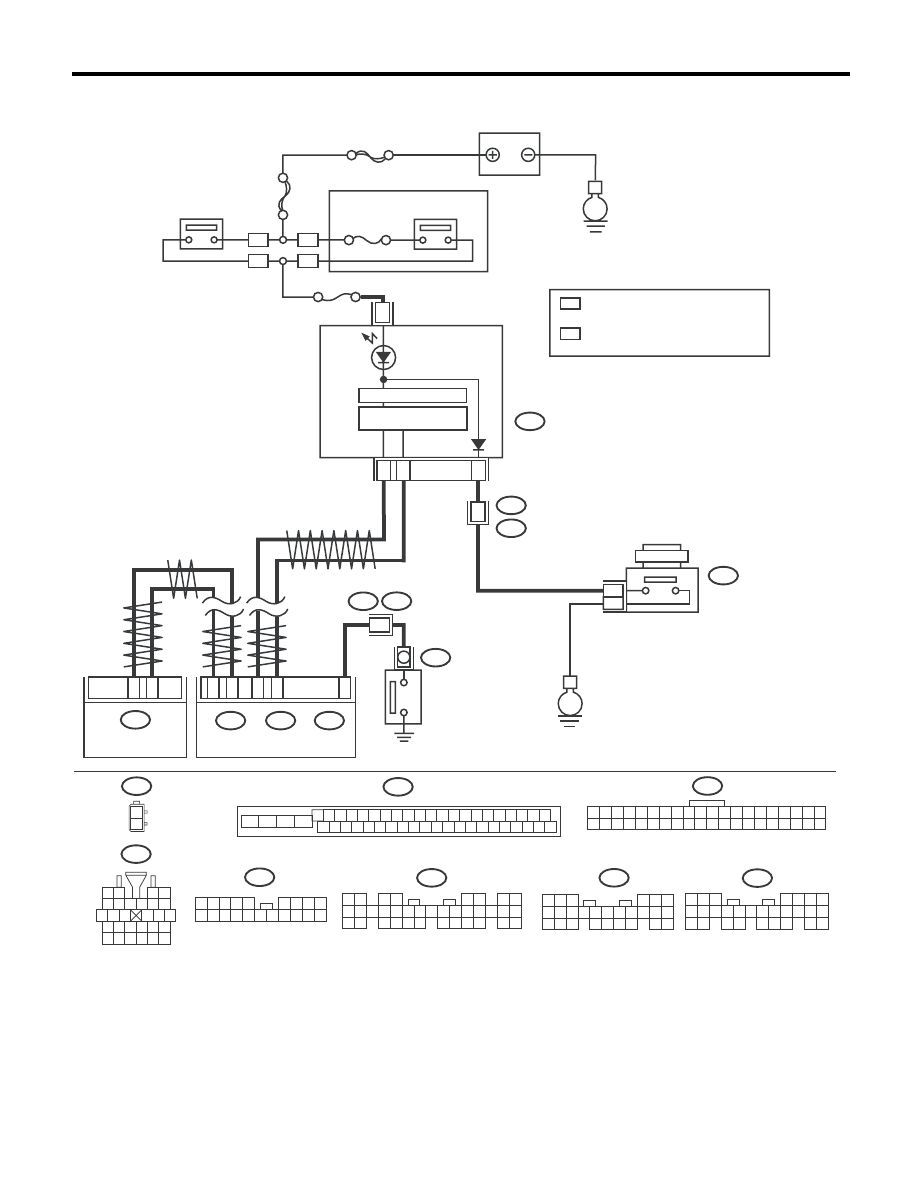

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

VDC00528

B310

B16

1 2

3 4

5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

i10

ГЛАВНЫЙ SBF

SBF-6

No.5

B310

B36

B98

B16

i10

VDCCM & H/U

C15

1
2

20A

i84

B280

B281

1
2

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

15 16

B98

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

i84

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

B280

5 6 7

22 23

11 12 13 14 15

27 28

16 17 18 19

20 21

B281

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО ТОРМОЗА

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

КОМБИНАЦИЯ
ПРИБОРОВ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

МИКРОКОМПЬЮТЕР

ПРИЕМОПЕРЕДАТЧИК

CAN

ПРЕДУПРЕЖДАЮЩАЯ
ЛАМПА СТОЯНОЧНОГО
ТОРМОЗА/УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

АККУМУЛЯТОР

VDC(diag)-35

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА VDCCM&H/
U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Убедитесь в том, что разъем VDCCM&H/U
вставлен до фиксации на нем зажима.

Правильно ли вставлен
разъем?

Переходите к ша-
гу 2.

Вставьте разъем
VDCCM&H/U до
его фиксации за-
жимом.

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-25, Считывание ко-
дов диагностики неисправностей (КДН).>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

ПРОВЕРКА КОЛИЧЕСТВА ТОРМОЗНОЙ ЖИД-
КОСТИ.
Проверьте количество тормозной жидкости в рас-
ширительном бачке главного цилиндра.

Находится ли уровень тор-
мозной жидкости между ли-
ниями “MAX” и “MIN”?

Переходите к ша-
гу 4.

Долейте тормоз-
ную жидкость до
необходимого
уровня.

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОРМОЗНОЙ
ЖИДКОСТИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем датчика уровня (B16) от
главного цилиндра.
3) Измерьте сопротивление между клеммами
главного цилиндра.

Клеммы

№ 1 — № 2:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 5.

Замените глав-
ный цилиндр.

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъемы (i10) и (i11) от комбина-
ции приборов.
2) Измерьте сопротивление между разъемом
комбинации приборов и массой кузова.

Разъемы и клеммы

(i10) № 8 — Масса кузова:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 6.

Устраните неис-
правность в жгу-
те проводов меж-
ду комбинацией
приборов и дат-
чиком уровня
тормозной жид-
кости.

ПРОВЕРКА ДАТЧИКА ВКЛЮЧЕНИЯ СТОЯНОЧ-
НОГО ТОРМОЗА.
1) Отсоедините разъем (R4) от датчика включе-
ния стояночного тормоза.
2) Отпустите стояночный тормоз.
3) Измерьте сопротивление между клеммой дат-
чика включения стояночного тормоза и массой ку-
зова.

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 7.

Замените датчик
включения стоя-
ночного тормоза.

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъем (B281) от центрального
блока управления.
2) Измерьте сопротивление между разъемом
центрального блока управления и массой кузова.

Разъемы и клеммы

(B281) № 15 — Масса кузова:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 8.

Устраните неис-
правность в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и датчиком
включения стоя-
ночного тормоза.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Выявлена ли ненадежность контакта?

Выявлена ли ненадежность
контакта?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 9.

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 10.

10 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

Проверьте комбинацию приборов.

Комбинация приборов ис-
правна?

Замените только
VDCCM.

Отремонтируйте
комбинацию при-
боров.

VDC(diag)-36

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

11.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Подроб-
ный код

Показания

дисплея

Содержание диагностики

Ссылка

C0021

07B1H
07B2H
07C0H

Front Right ABS
Sensor Circuit Open
or Short

Разрыв цепи/высокий уро-
вень входного сигнала
датчика скорости перед-
него правого колеса сис-
темы ABS

<См. VDC(diag)-42, КДН C0021 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕ-
РЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0022

0720H
072FH
0736H
0737H
0738H

073AH
073CH

Front Right ABS
Sensor Signal

Ненормативная величина
сигнала датчика скорости
переднего правого колеса
системы ABS

<См. VDC(diag)-45, КДН C0022 СИГНАЛ ДАТЧИКА СКО-
РОСТИ ПЕРЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ
ABS, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C0023

06B1H
06B2H
06C0H

Front Left ABS
Sensor Circuit Open
or Short

Разрыв цепи/высокий уро-
вень входного сигнала
датчика скорости перед-
него левого колеса систе-
мы ABS

<См. VDC(diag)-42, КДН C0023 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕ-
РЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процеду-
ра диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0024

0620H
062FH
0636H
0637H
0638H

063AH
063CH

Front Left ABS
Sensor Signal

Ненормативная величина
сигнала датчика скорости
переднего левого колеса
системы ABS

<См. VDC(diag)-45, КДН C0024 СИГНАЛ ДАТЧИКА СКО-
РОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0025

09B1H
09B2H
09C0H

Rear Right ABS
Sensor Circuit Open
or Short

Разрыв цепи/высокий уро-
вень входного сигнала
датчика скорости заднего
правого колеса системы
ABS

<См. VDC(diag)-42, КДН C0025 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАД-
НЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

C0026

0920H
092FH
0936H
0937H
0938H

093AH
093CH

Rear Right ABS
Sensor Signal

Ненормативная величина
сигнала датчика скорости
заднего правого колеса
системы ABS

<См. VDC(diag)-45, КДН C0026 СИГНАЛ ДАТЧИКА СКО-
РОСТИ ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0027

08B1H
08B2H
08C0H

Rear Left ABS
Sensor Circuit Open
or Short

Разрыв цепи/высокий уро-
вень входного сигнала
датчика скорости заднего
левого колеса системы
ABS

<См. VDC(diag)-43, КДН C0027 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАД-
НЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

C0028

0820H
082FH
0836H
0837H
0838H

083AH
083CH

Rear Left ABS
Sensor Signal

Ненормативная величина
сигнала датчика скорости
заднего левого колеса
системы ABS

<См. VDC(diag)-46, КДН C0028 СИГНАЛ ДАТЧИКА СКО-
РОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

VDC(diag)-37

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

C0029

0A10H
0A41H

0A4BH
0A4DH

0A52H
0A56H
0A60H

Any of Wheel
Sensors Signal

Ненормативная величина
сигнала датчика скорости
колеса системы ABS одно-
го из четырех колес

<См. VDC(diag)-49, КДН C0029 СИГНАЛ ОДНОГО ИЗ
ДАТЧИКОВ СКОРОСТИ КОЛЕС СИСТЕМЫ ABS, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0031

0DB8H

0DC0H
0DC1H
0DD0H

FR Hold Valve
malfunction

Неисправность переднего
правого впускного элект-
ромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-51, КДН C0031 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ПРАВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0032

0EB8H
0EC0H
0EC1H
0ED0H

FR Pressure
Reducing Valve
malfunction

Неисправность переднего
правого выпускного элек-
тромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-51, КДН C0032 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ПРАВОГО РЕДУКЦИОННОГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0033

0BB8H
0BC0H
0BC1H
0BD0H

FL hold valve
malfunction

Неисправность переднего
левого впускного электро-
магнитного клапана в
VDCCM&H/U

<См. VDC(diag)-51, КДН C0033 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ЛЕВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0034

0CB8H

0CC0H
0CC1H
0CD0H

FL Pressure
Reducing Valve
malfunction

Неисправность переднего
левого выпускного элект-
ромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-51, КДН C0034 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ЛЕВОГО РЕДУКЦИОННОГО КЛАПАНА, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0035

11B8H
11C0H
11C1H
11D0H

RR Hold Valve
Malfunction

Неисправность заднего
правого впускного элект-
ромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-51, КДН C0035 НЕИСПРАВНОСТЬ ЗАД-
НЕГО ПРАВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0036

12B8H
12C0H
12C1H
12D0H

RR Pressure
Reducing Valve
Malfunction

Неисправность заднего
правого выпускного элек-
тромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-52, КДН C0036 НЕИСПРАВНОСТЬ ЗАД-
НЕГО ПРАВОГО РЕДУКЦИОННОГО КЛАПАНА, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0037

0FB8H
0FC0H
0FC1H
0FD0H

RL Hold Valve
Malfunction

Неисправность заднего
левого впускного электро-
магнитного клапана в
VDCCM&H/U

<См. VDC(diag)-52, КДН C0037 НЕИСПРАВНОСТЬ ЗАД-
НЕГО ЛЕВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0038

10B8H
10C0H
10C1H
10D0H

RL Pressure
Reducing Valve
Malfunction

Неисправность заднего
левого выпускного элект-
ромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-52, КДН C0038 НЕИСПРАВНОСТЬ ЗАД-
НЕГО ЛЕВОГО РЕДУКЦИОННОГО КЛАПАНА, Процеду-
ра диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0039

0FB5H
11B5H

Any One of Four
Solenoid Valves

Неисправность любого из
четырех электромагнит-
ных клапанов

<См. VDC(diag)-52, КДН C0039 НЕИСПРАВНОСТЬ ЛЮ-
БОГО ИЗ ЧЕТЫРЕХ ЭЛЕКТРОМАГНИТНЫХ КЛАПА-
НОВ, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C0041

—

ECM

Неисправность блока уп-
равления системы VDC

<См. VDC(diag)-55, КДН C0041 ECM, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

1630H
1645H

16C0H

Parameter
Selection Error

Ошибка выбора парамет-
ра блока управления сис-
темы VDC

<См. VDC(diag)-56, КДН C0041 ОШИБКА ВЫБОРА ПА-
РАМЕТРА, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

C0042

0316H

031CH

0322H
0324H

Power Supply
Voltage Failure

Сбой в подаче напряже-
ния электропитания

<См. VDC(diag)-57, КДН C0042 НЕНОРМАТИВНАЯ ВЕ-
ЛИЧИНА НАПРЯЖЕНИЯ ЭЛЕКТРОПИТАНИЯ, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

C0044

2921H

TCM
Communication
Circuit

Сбой коммуникации CAN
блока управления транс-
миссией

<См. VDC(diag)-59, КДН C0044 ЦЕПЬ ЛИНИИ СВЯЗИ
TCM, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

КДН

Подроб-
ный код

Показания

дисплея

Содержание диагностики

Ссылка

содержание .. 541 542 543 544 ..
