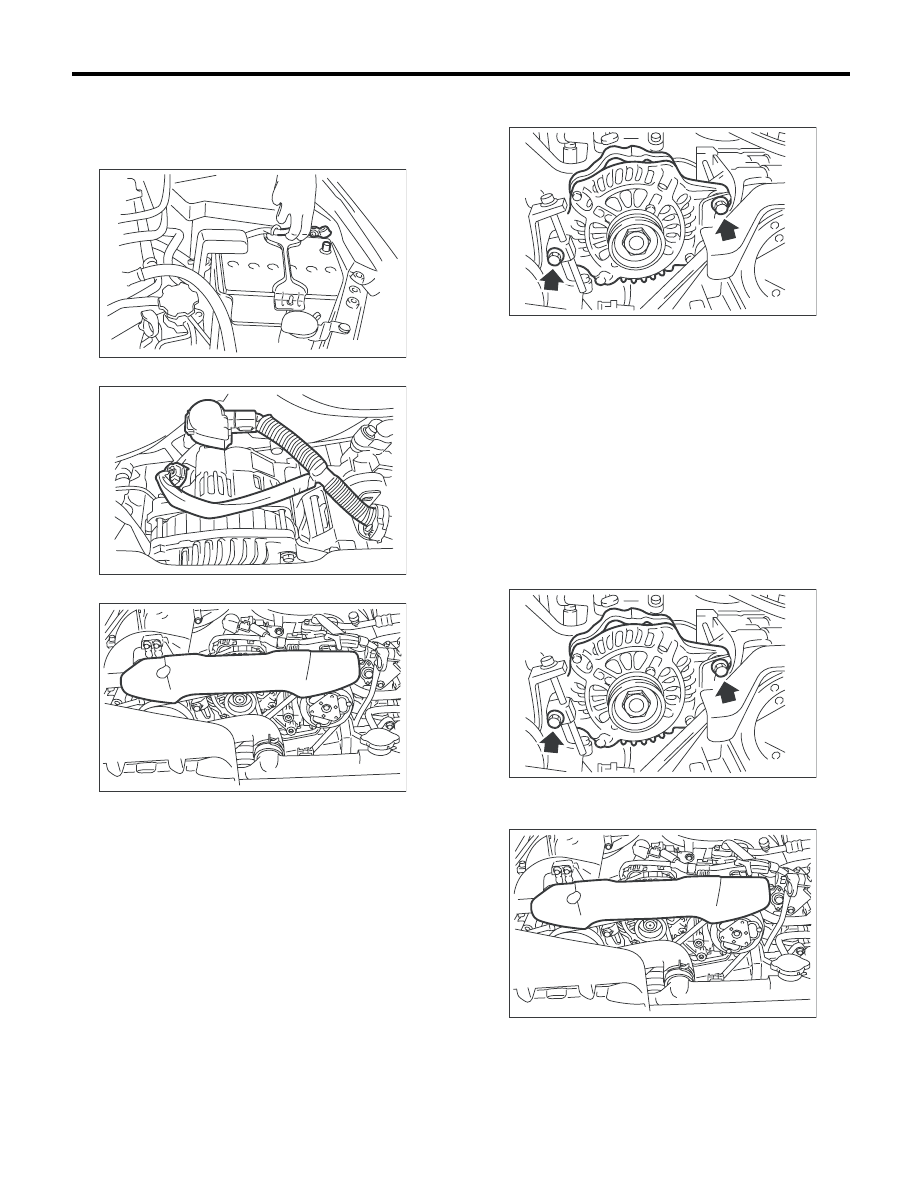

SC(H4DO 1.5)-12

Генератор

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

3. Генератор

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем и клемму от генератора.

3) Снимите крышки клиновидного ремня.

4) Снимите передние ремни. <См. ME(H4DO
1.5)-41, ПЕРЕДНИЙ РЕМЕНЬ, СНЯТИЕ, Клино-
видный ремень.> <См. ME(H4DO 2.0)-42, ПЕРЕ-
ДНИЙ РЕМЕНЬ, СНЯТИЕ, Клиновидный ре-
мень.> <См. ME(H4DOTC)-39, ПЕРЕДНИЙ РЕ-
МЕНЬ, СНЯТИЕ, Клиновидный ремень.>

5) Отверните болты, крепящие генератор на
кронштейне.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Проверьте и отрегулируйте натяжение пе-
реднего ремня. <См. ME(H4DO 1.5)-47, ПЕРЕ-
ДНИЙ РЕМЕНЬ, ПРОВЕРКА, Клиновидный
ремень.> <См. ME(H4DO 2.0)-48, ПЕРЕДНИЙ
РЕМЕНЬ, ПРОВЕРКА, Клиновидный ре-
мень.> <См. ME(H4DOTC)-45, ПЕРЕДНИЙ РЕ-
МЕНЬ, ПРОВЕРКА, Клиновидный ремень.>

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила фут)

IN-00203

SO-02147

ME-03534

SC-00179

SC-00179

ME-03534

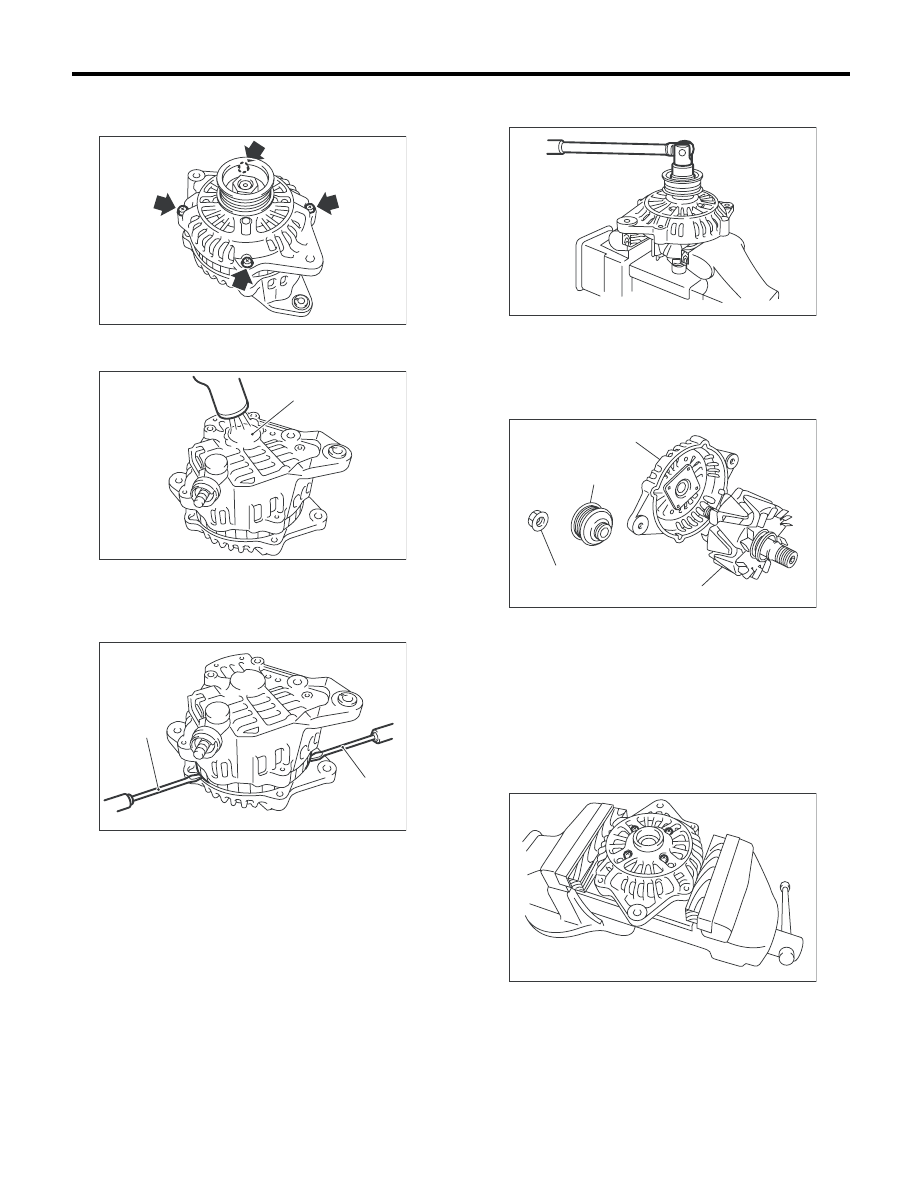

SC(H4DO 1.5)-13

Генератор

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

C: РАЗБОРКА

1) Отверните четыре сквозных болта.

2) При помощи промышленного фена нагрейте
часть задней крышки (A) до 50°C (122°F).

3) Вставьте конец плоской отвертки в зазор
между ядром статора и передней крышкой. Ис-
пользуя отвертку в качестве рычага, надавите
на нее, чтобы разделить детали.

4) Удерживая ротор в тисках, отверните болт
шкива.

ОСТОРОЖНО:
Удерживая ротор в тисках, разместите алю-
миниевые пластины или деревянные брус-
ки на губках тисков, чтобы защитить ротор
от повреждений.

5) При помощи следующей процедуры снимите
шарикоподшипник.

(1) Отверните болт, а затем отделите де-
ржатель подшипника.

(A) Отвертка

SC-00078

SC-00079

(A)

SC-00080

(A)

(A)

(A) Передняя крышка

(B) Шкив

(C) Гайка

(D) Ротор

SC-00035

(A)

(B)

(C)

(D)

SC-00036

SC-00081

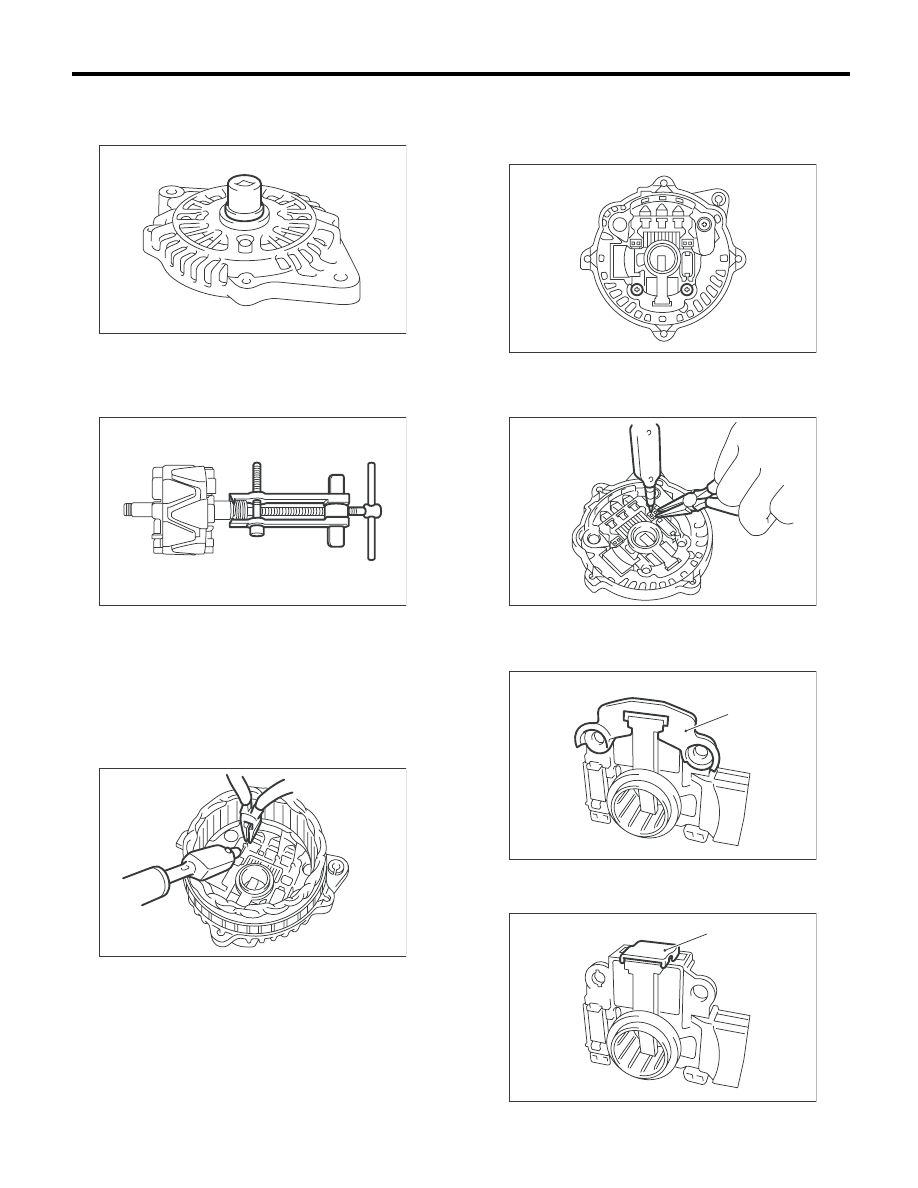

SC(H4DO 1.5)-14

Генератор

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

(2) Плотно приложите подходящий инстру-
мент (такой, как торцовый ключ нужного
размера) к внутренней обойме подшипника.

(3) При помощи пресса выдавите шарико-
подшипник из передней крышки.

6) При помощи съемника подшипников, сними-
те подшипник с ротора.

7) Разъедините соединение между выпрямите-
лем и катушкой статора, затем снимите катуш-
ку статора.

ОСТОРОЖНО:
Выпрямитель может быть легко поврежден
нагревом. Не допускайте контакта паяльни-
ка мощностью 180 — 270 Вт с клеммами бо-
лее 5 секунд за один раз.

8) При помощи приведенной ниже процедуры
снимите микросхему регулятора.

(1) Отверните винты, которые крепят мик-
росхему регулятора к задней крышке.

(2) Разъедините соединение между микро-
схемой регулятора и выпрямителем, а за-
тем снимите микросхему регулятора.

9) При помощи приведенной ниже процедуры
снимите щетки.

(1) Снимите крышку А.

(2) Снимите крышку В.

SC-00082

SC-00046

SC-00083

(A) Крышка А

(A) Крышка В

SC-00084

SC-00085

SC-00086

(A)

SC-00087

(A)

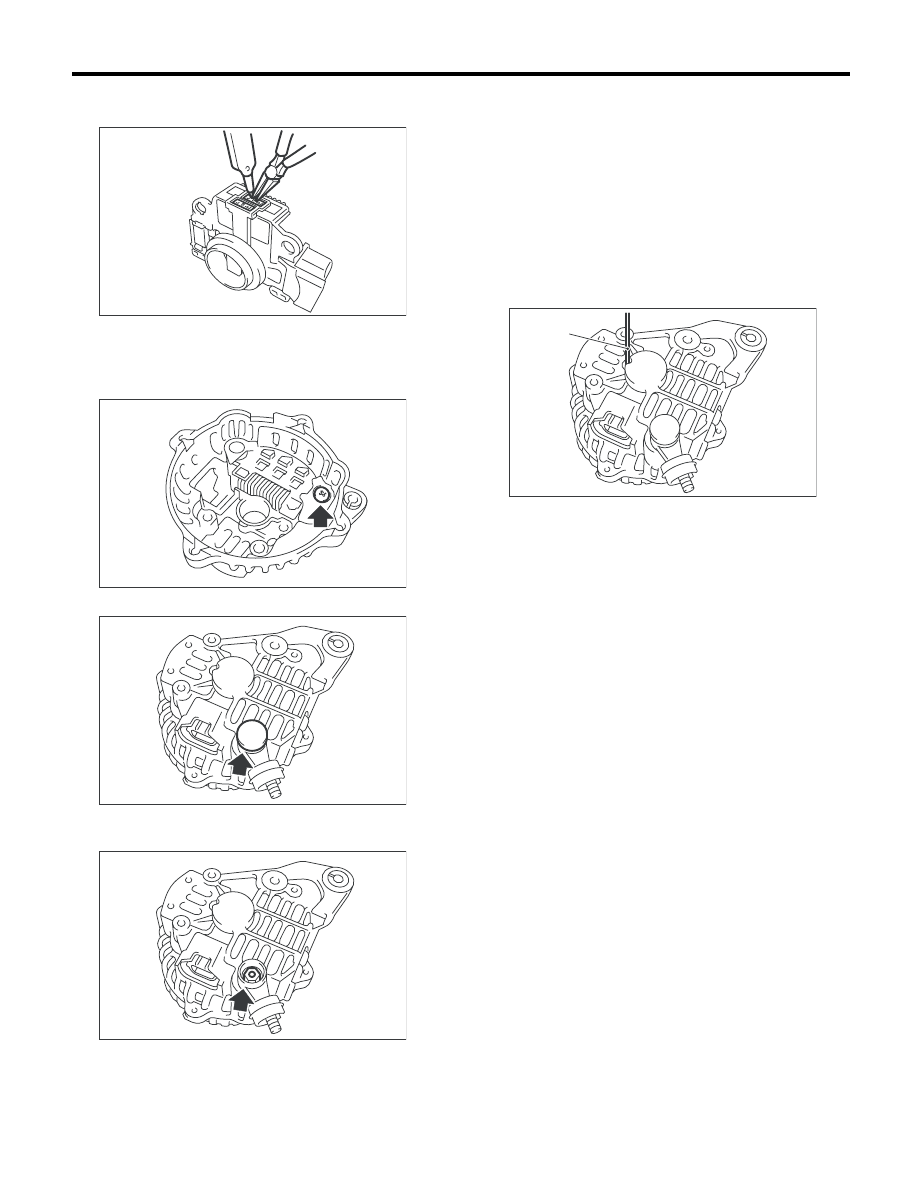

SC(H4DO 1.5)-15

Генератор

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

(3) Разъедините соединение и снимите щет-
ку.

10) При помощи приведенной ниже процедуры
снимите выпрямитель.

(1) Отверните болты, крепящие выпрями-
тель.

(2) Снимите крышку на клемме В.

(3) Отверните гайки клеммы В, затем сни-
мите выпрямитель.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.
1) Выдвиньте щетку
Перед сборкой, вдавите щетку в держатель
щеток, затем закрепите ее в таком положении,
вставив проволоку, [диаметром 1 мм (0,039
дюйма), длиной 40 — 50 мм (1,575 — 1,969 дюй-
ма)] в отверстие, как показано на рисунке.

ОСТОРОЖНО:
После сборки извлеките проволоку.

2) Установите шарикоподшипник.

(1) Установите шарикоподшипник на пере-
дней крышке, а затем плотно приложите
подходящий инструмент (такой, как торцо-
вый ключ нужного размера) к внешней
обойме подшипника.
(2) При помощи пресса вдавите шарикопод-
шипник в нужное положение.
(3) Установите держатель подшипника.

3) При помощи пресса установите подшипник
(задней стороны) на вал ротора.
4) Нагрейте блок подшипников в задней крыш-
ке [50 — 60°C (122 — 140°F)], а затем запрес-
суйте задний подшипник в заднюю крышку.

ОСТОРОЖНО:
Не наносите смазку на задний подшипник.
Если на посадочном месте подшипника име-
ется масло, полностью удалите его.
5) После сборки вручную проверните шкив, что-
бы убедиться в плавности вращения ротора.

SC-00088

SC-00089

SC-00090

SC-00091

(A) Проволока

SC-00092

(A)
