Subaru Impreza (2008 год). Руководство - часть 106

SC(H4DO 1.5)-4

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

B: УЗЕЛ

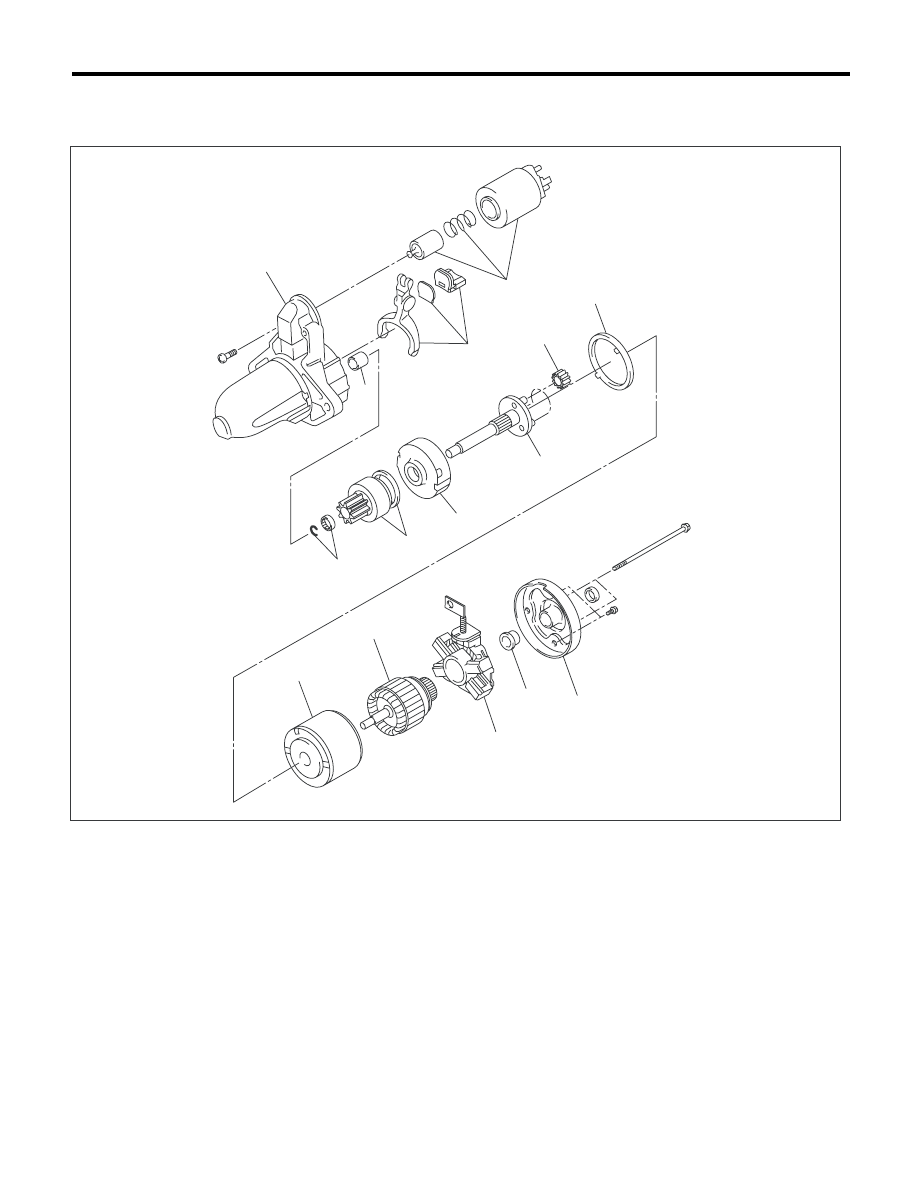

1. СТАРТЕР

(1)

Передний кронштейн

(6)

Обгонная муфта

(11)

Узел ярма

(2)

Подшипник скольжения

(7)

Узел шестерни с внутренним за-
цеплением

(12)

Якорь

(3)

Комплект рычага

(8)

Узел вала

(13)

Узел держателя щеток

(4)

Узел электромагнитного реле

(9)

Узел шестерни

(14)

Подшипник скольжения

(5)

Комплект стопора

(10)

Прокладка

(15)

Задняя крышка

(14)

(1)

(2)

(3)

(4)

(10)

(11)

(12)

(13)

(15)

(5)

(6)

(7)

(8)

(9)

SC-02149

SC(H4DO 1.5)-5

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

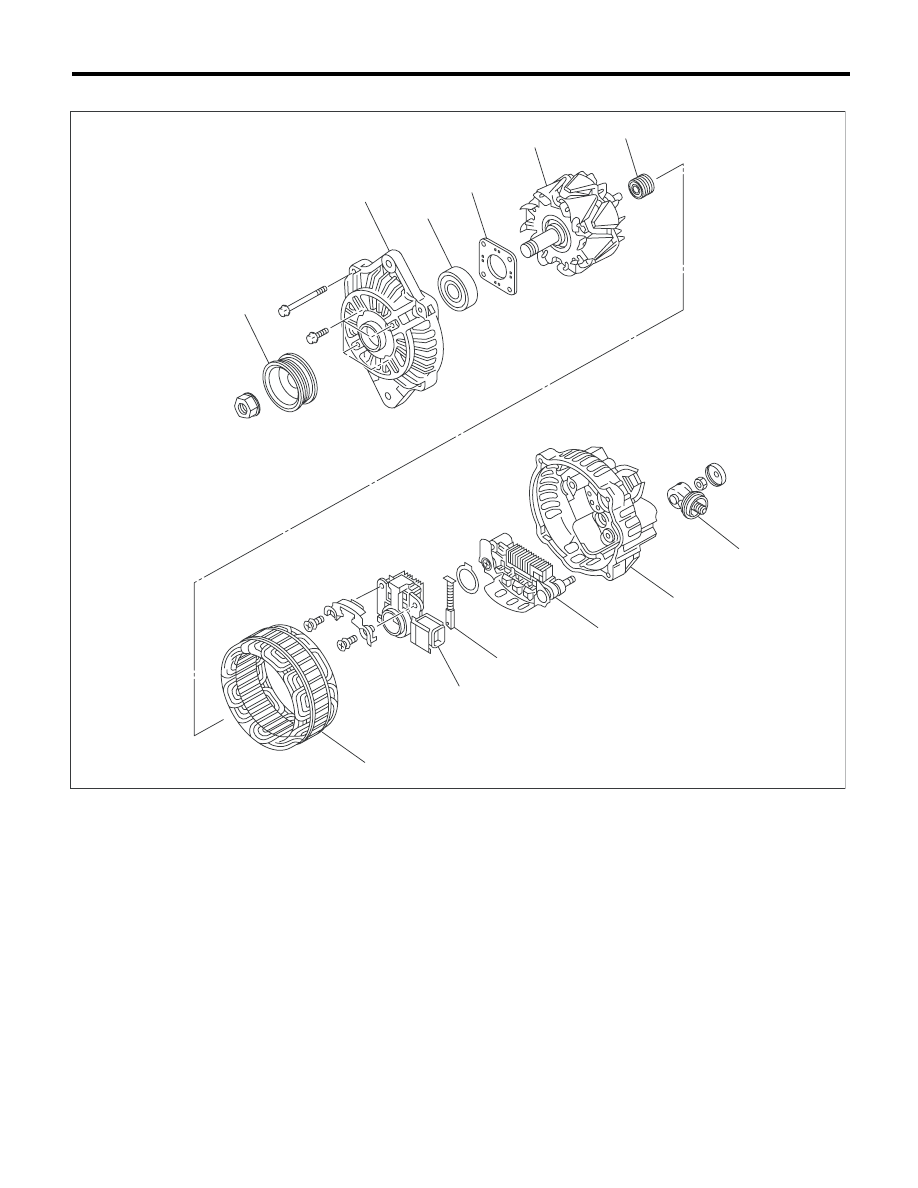

2. ГЕНЕРАТОР

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.

(1)

Шкив

(5)

Ротор

(9)

Щетка

(2)

Передняя крышка

(6)

Подшипник

(10)

Выпрямитель

(3)

Шарикоподшипник

(7)

Обмотка статора

(11)

Задняя крышка

(4)

Держатель подшипника

(8)

Микросхема регулятора и щетка

(12)

Клеммы

SC-00144

(1)

(2)

(7)

(8)

(9)

(10)

(11)

(12)

(3)

(4)

(5)

(6)

SC(H4DO 1.5)-6

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

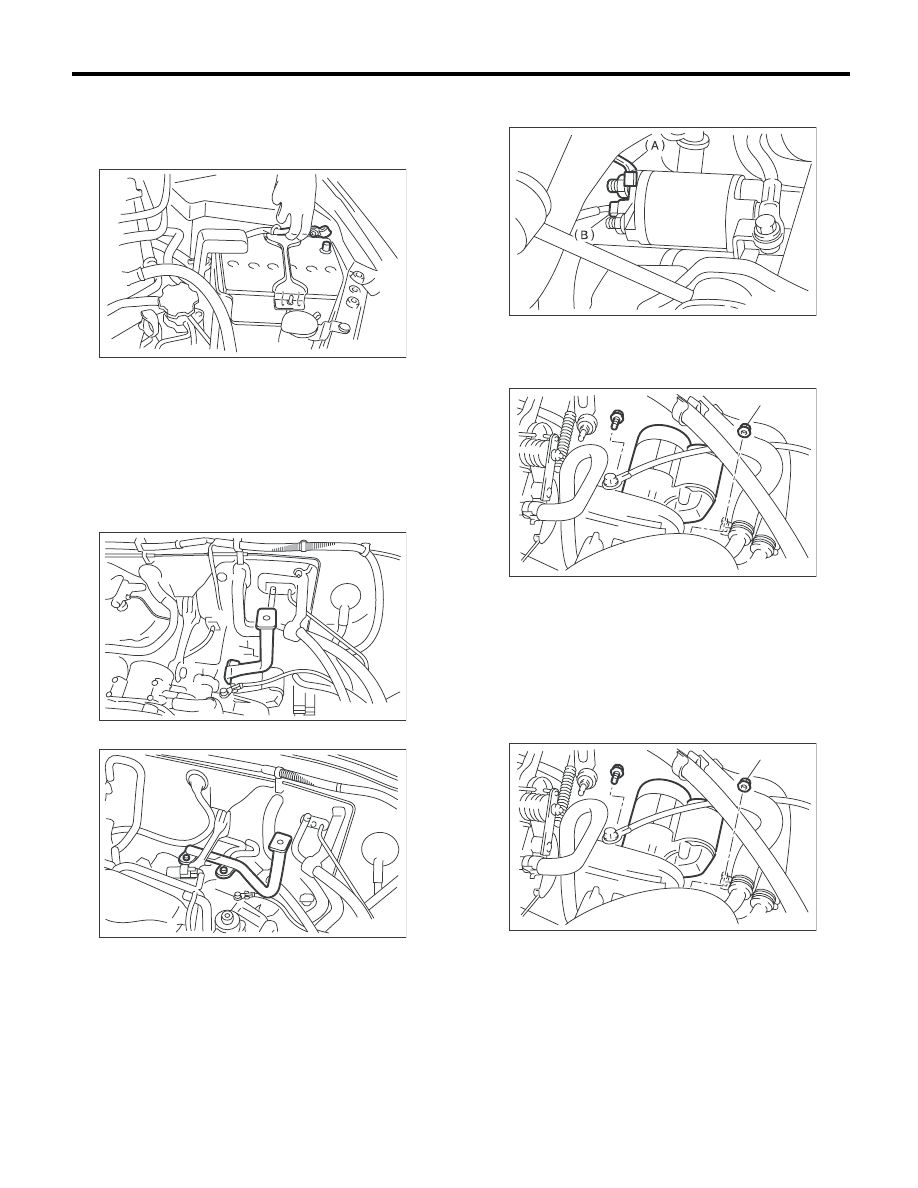

2. Стартер

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. (Модель
без турбонаддува) <См. IN(H4DO 1.5)-7, СНЯ-
ТИЕ, Воздухозаборная камера.>
3) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-12,
СНЯТИЕ, Промежуточный охладитель.>
4) Снимите стойку воздухозаборной камеры.
(Модель без турбонаддува.)
• Модель MT

• Модель AT

5) Отсоедините от стартера разъем (B) и клем-
му (A).

6) Снимите стартер с трансмиссии.

ПРИМЕЧАНИЕ:
Для модели MT в месте (А) используется болт.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Для модели MT в месте (А) используется болт.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

IN-00203

SC-00176

SC-00177

SC-00006

SC-00184

(A)

SC-00184

(A)

SC(H4DO 1.5)-7

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

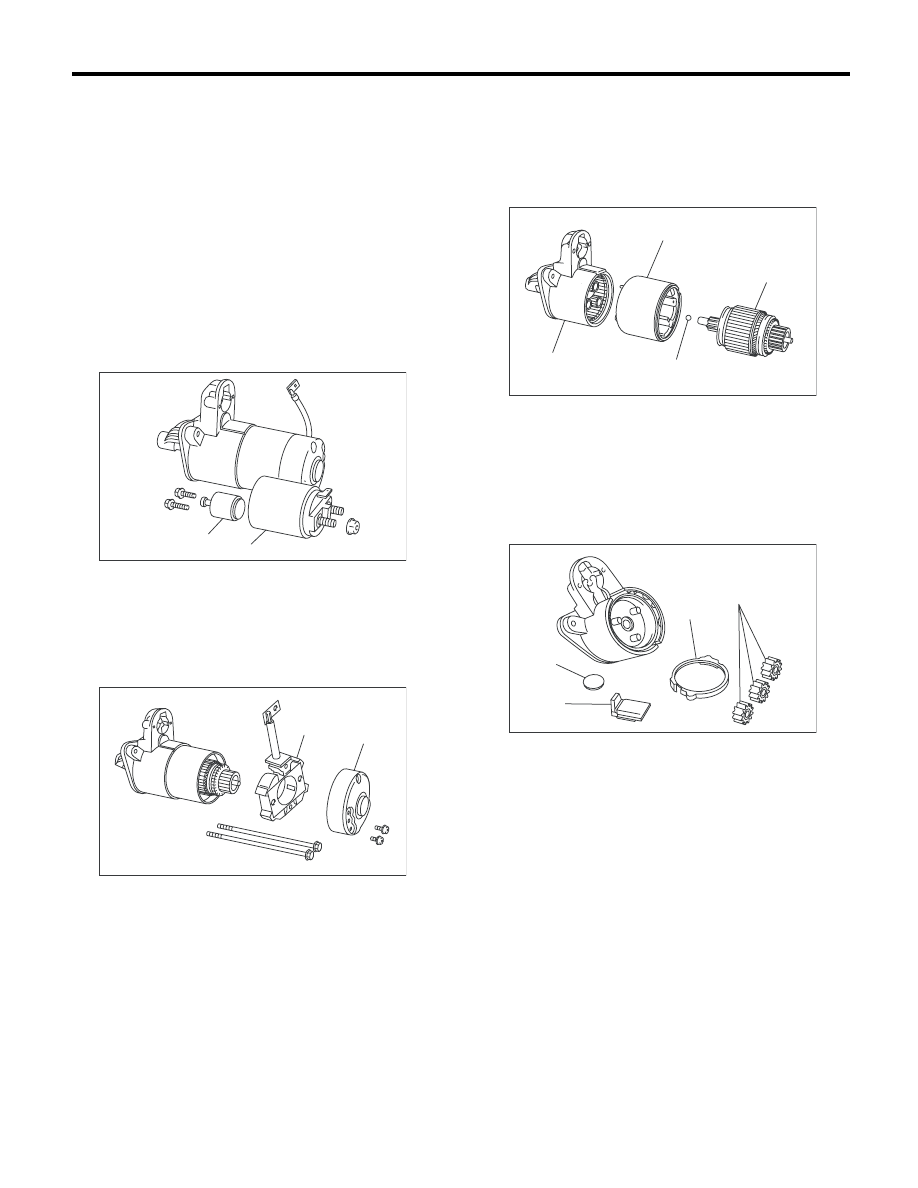

C: РАЗБОРКА

1. УЗЕЛ СТАРТЕРА

1) Отверните гайки, крепящие клемму M узла
электромагнитного реле, а затем отсоедините
разъем.
2) Отверните болты, крепящие узел электро-
магнитного реле, а затем снимите со стартера
узел электромагнитного реле, плунжер и пру-
жину плунжера в сборе.

ПРИМЕЧАНИЕ:
Будьте осторожны, поскольку на монтажной
поверхности узла электромагнитного реле мо-
жет иногда устанавливаться регулировочная
шайба зазора шестерни.

3) Отверните сквозные болты с обеих сторон, а
также винты держателя щеток, снимите за-
днюю крышку (B) и держатель щеток (A).

4) Снимите узел ярма и якорь с переднего
кронштейна. С торца якоря выпадет шарик, ис-
пользующийся в качестве подшипника.

ПРИМЕЧАНИЕ:
Перед снятием ярма, нанесите на узел ярма и
передний кронштейн метки совмещения.

5) Снимите прокладку А, шестерни планетар-
ной передачи, прокладку B и пластину.

(A) Узел электромагнитного реле

(B) Плунжер

SC-00169

(B)

(A)

SC-00170

(A)

(B)

(A) Передний кронштейн

(B) Узел ярма

(C) Шарик

(D) Якорь

(A) Прокладка А

(B) Шестерня планетарной передачи

(C) Пластина

(D) Прокладка В

SC-00171

(A)

(B)

(D)

(C)

SC-00172

(D)

(C)

(A)

(B)
