Subaru Forester (2004 год). Руководство - часть 883

СИСТЕМА ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ ЗА БОРТОМ

WI-236

СИСТЕМА ПРОВОДКИ

32. Система отображения температуры за бортом

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

ЗЕЛЕНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

СПЕЦИАЛЬНЫЙ
ЦЕНТРАЛЬНЫЙ
ПРОЦЕССОР

ЖКД

КОМБИНАЦИОННЫЙ
ПРИБОР

ДАТЧИК

ВНЕШНЕЙ

ТЕМПЕРАТУРЫ

ЧЕРНЫЙ

СИСТЕМА ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ ЗА БОРТОМ

WI-237

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

ЗЕЛЕНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

СПЕЦИАЛЬНЫЙ
ЦЕНТРАЛЬНЫЙ
ПРОЦЕССОР

ЖКД

КОМБИНАЦИОННЫЙ
ПРИБОР

ДАТЧИК
ВНЕШНЕЙ
ТЕМПЕРАТУРЫ

ЧЕРНЫЙ

ЧЕРНЫЙ

СИНИЙ

МОДЕЛЬ АТ

МОДЕЛЬ МТ

ПРЕДУПРЕЖДАЮЩАЯ СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА И УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

WI-238

СИСТЕМА ПРОВОДКИ

33. Предупреждающая система стояночного тормоза и уровня тормозной жидкости

А: ДИАГРАММА ПРОВОДКИ

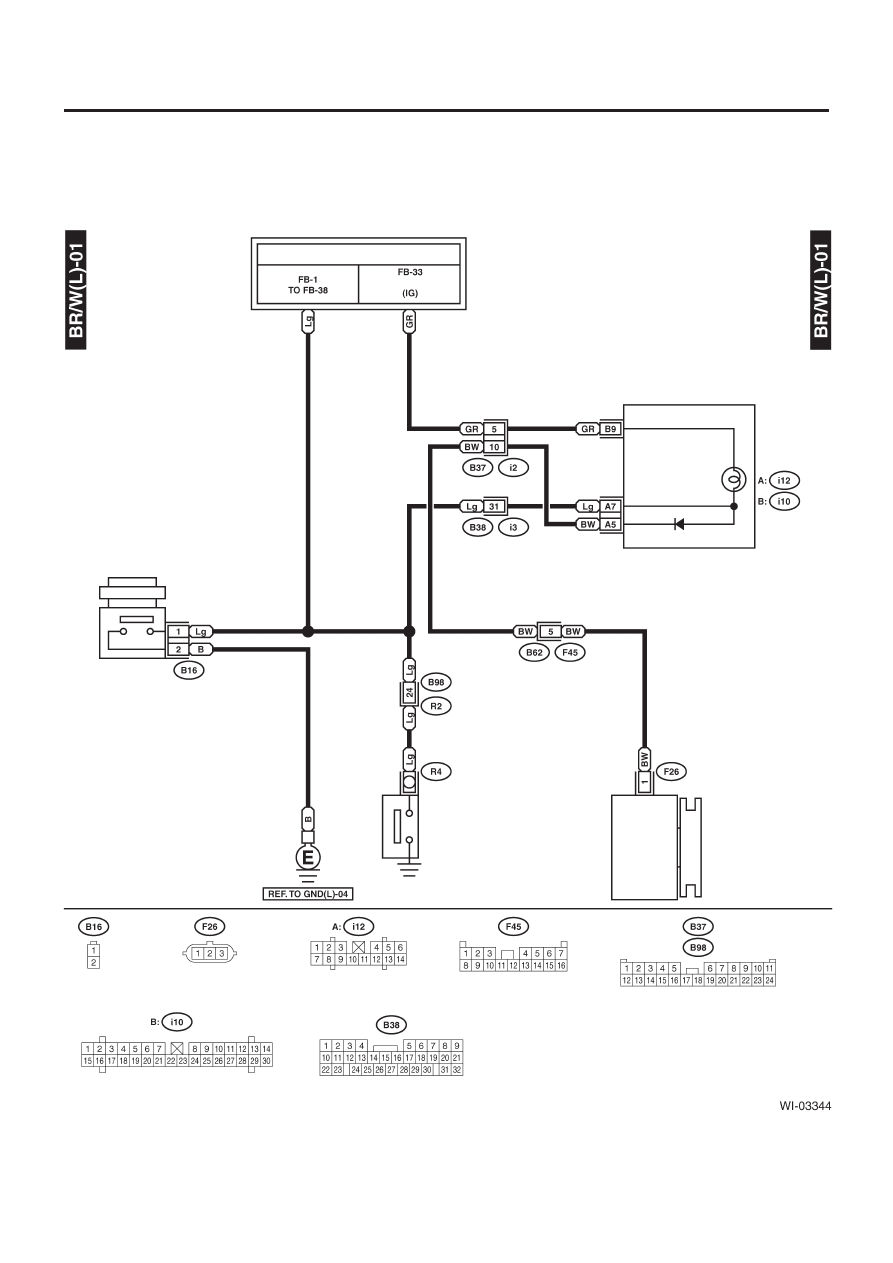

1. МОДЕЛЬ LHD

К питанию

Предупреждающий
световой сигнал
стояночного томроза/
уровня тормозной
жидкости

Комбинационный
прибор

Переключатель уровня
тормозной жидкости

Переключатель

стояночного тормоза

Генератор

Серый

Зеленый

Зеленый

Зеленый

Реле переднего света

ПРЕДУПРЕЖДАЮЩАЯ СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА И УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

WI-239

СИСТЕМА ПРОВОДКИ

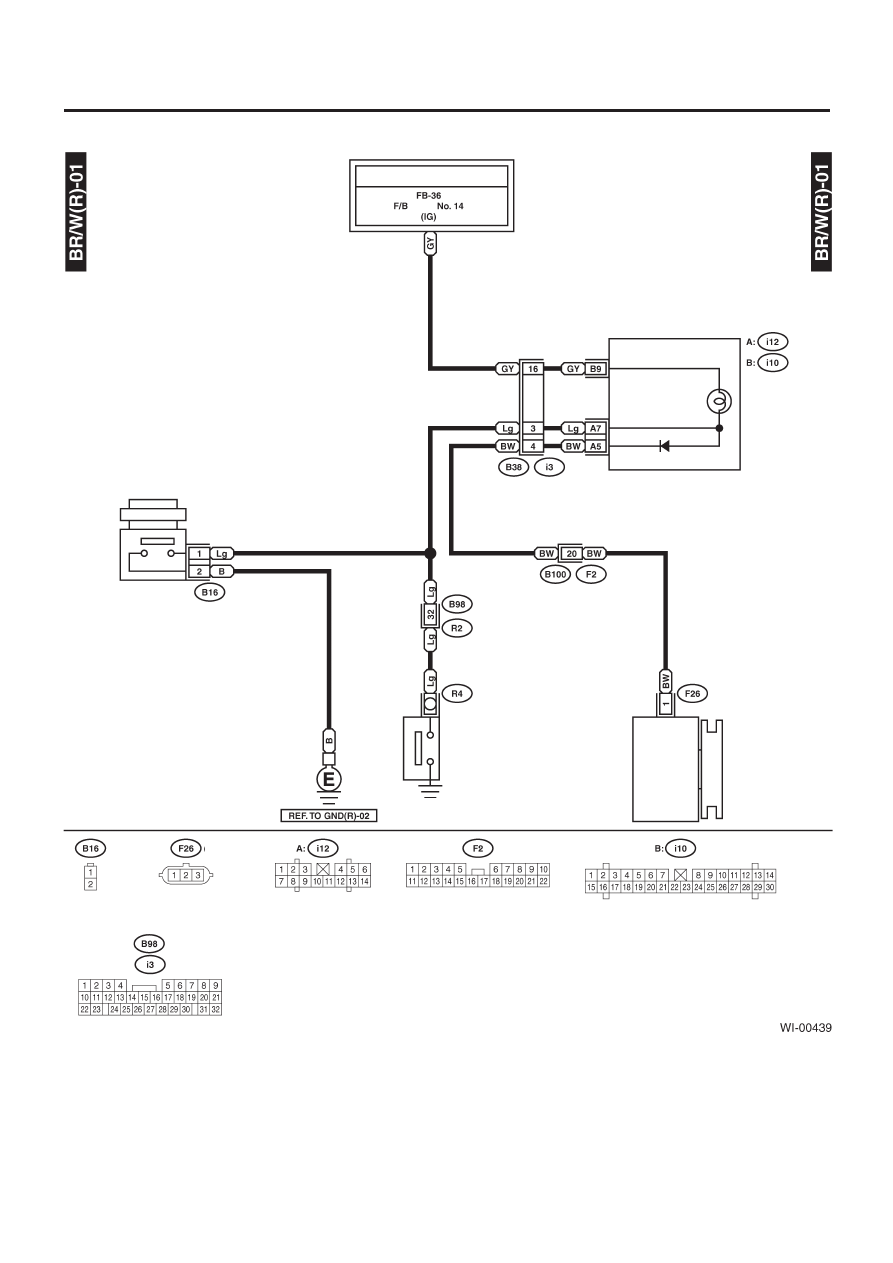

2. МОДЕЛЬ RHD

К питанию

Предупреждающий
световой сигнал
стояночного томроза/
уровня тормозной
жидкости

Комбинационный прибор

Переключатель уровня
тормозной жидкости

Переключатель

стояночного тормоза

Генератор

Серый

Зеленый

Зеленый

Зеленый

Синий

ПРЕДОХР.
